Проект производства работ на монтаж канализации
Готовый экземпляр ППР на монтаж канализации можно приобрести по выгодной цене. Для этого выполните переход по данной ссылке.
В большинстве случаев системы водоотведения делятся на следующие категории:
- внутренние сети;
- внешние сети;
- бытовая канализация;
- ливневая канализация
Способ организации работ на строительной площадке зависит от типа устраиваемой инженерной сети. При монтаже внутренних инженерных систем чаще всего прибегают к использованию ручного инструмента и малогабаритного оборудования. В свою очередь земляные работы во время устройства внешних инженерных систем выполняют при помощи крупногабаритной строительной техники - экскаваторы, установки ГНБ и т.д. Все эти различия находит свое отражение в внутри документа и его разделов.
Проект производства работ на прокладку сетей наружной канализации
Наружная канализация является продолжением внутренней и служит для транспортировки сточных вод до точки сброса в очистные сооружения.
На состав документа влияют такие факторы, как назначение и тип функционирования системы. По типу функционирования системы канализации можно разделить на самотечную - в которой стоки движутся под естественным уклоном трубы и напорную - где сточные воды на всем пути их следования перекачивают при помощи насосов. По назначению канализационные сети можно разделить на промышленные, ливневые и бытовые.

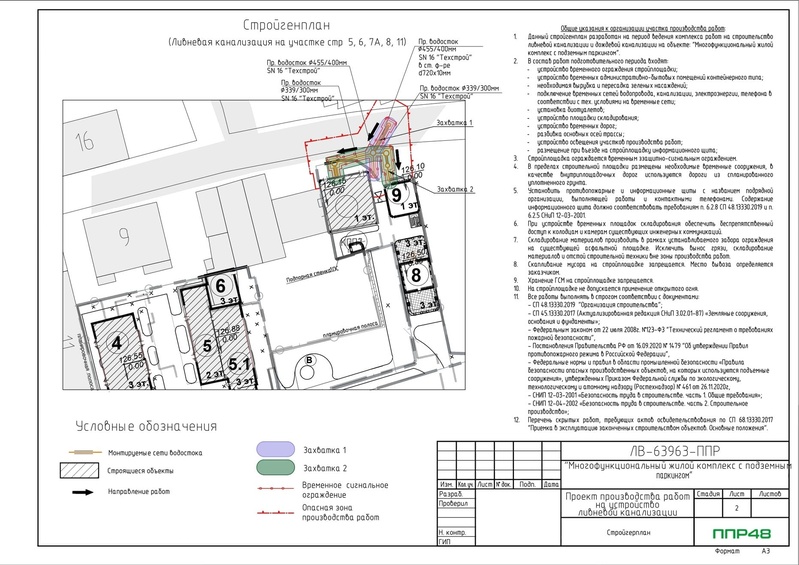

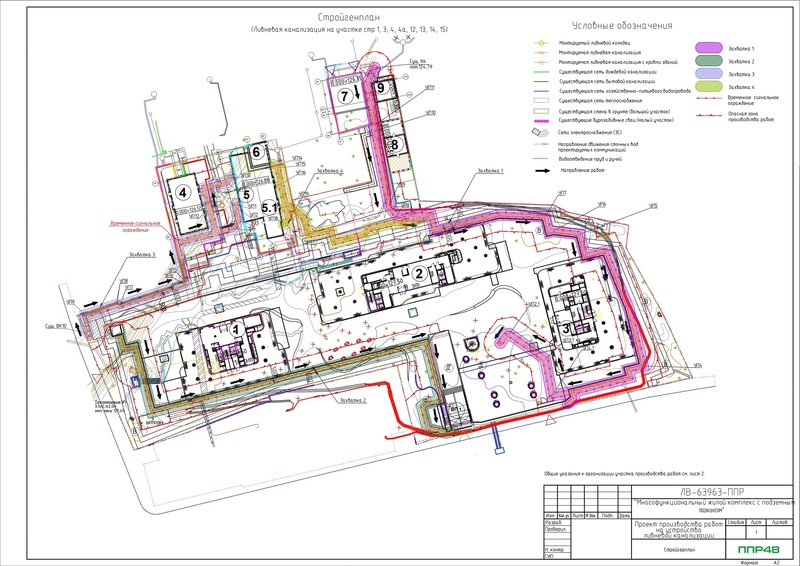

Специалисты, разрабатывающие проект производства работ обязаны учитывать все особенности той или иной сети. В разделе "подготовительные мероприятия" необходимо отразить методы выполнения разбивки местности с указанием осей прокладки коммуникаций, мест установки колодцев, насосных станций, коллекторов. Не менее важно уточнить последовательность прокладки трубопровода, движения техники, машин, механизмов. Все это указывают на плане местности, а также в календарном графике производства работ.

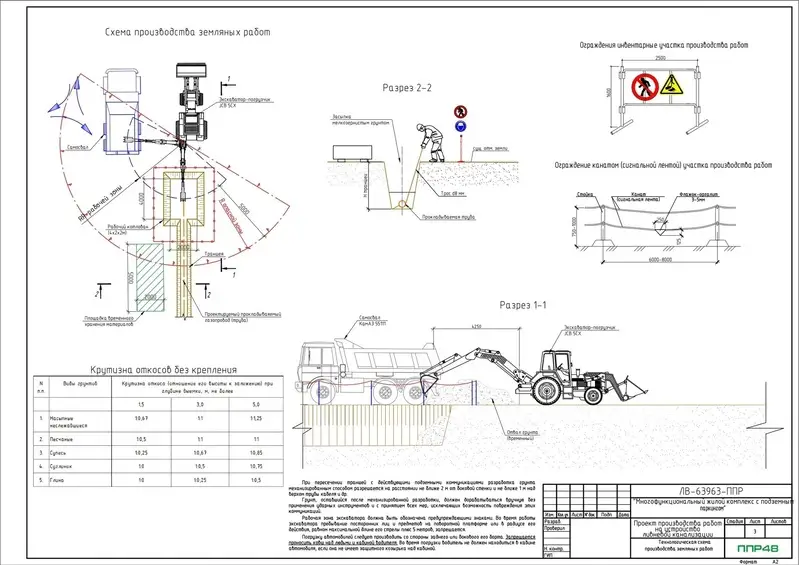

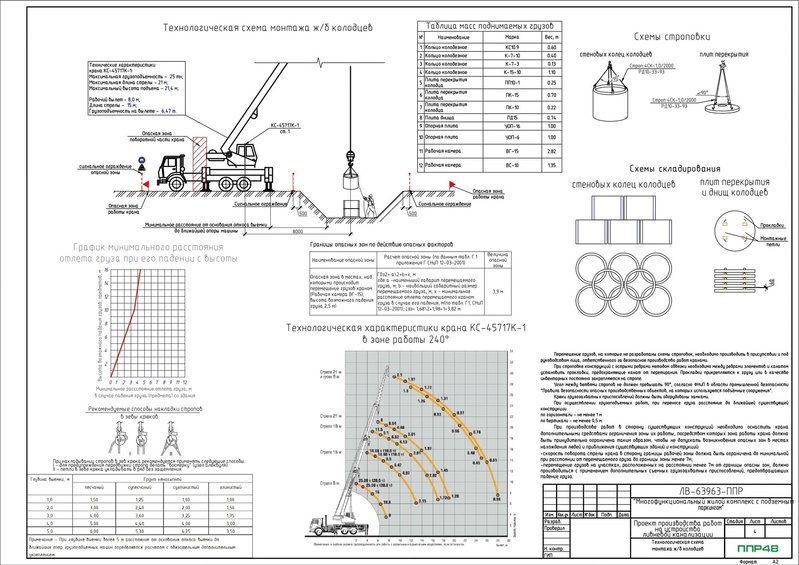

В состав проекта производства работ в обязательном порядке включают технологическую карту на земляные работы. Разработку грунта траншей для прокладки труб выполняют при помощи экскаваторов. При этом грунт частично вывозится, а частично складируется в отвалы для того чтобы в дальнейшем произвести обратную засыпку пазух траншеи. Затем необходимо определить технологию работ по укладке труб. В основном их укладывают на подготовленное песчаное основание или на специальные опоры. Также в ТК включают подраздел который затрагивает технологические операции по обратной засыпке трубопроводов канализации и ее отдельных элементов. Кроме вышеперечисленных разделов, включаемых в состав документа, в его состав необходимо внести ТК на установку колодцев, коллекторов, монтаж насосных станций.

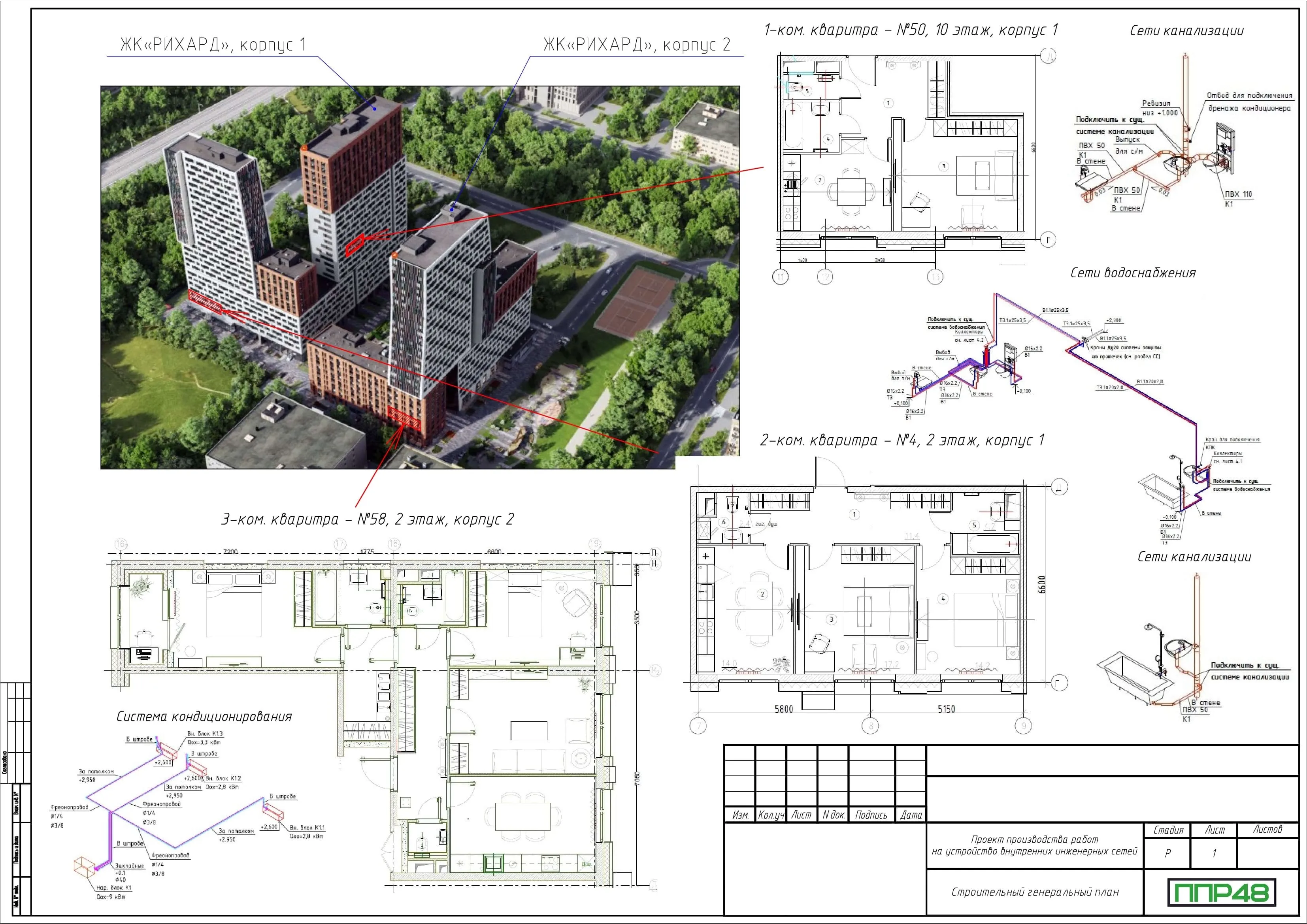

Проект производства работ на прокладку внутренних инженерных систем водоотведения
Согласно требованиям нормативных документов, в пояснительную записку включают все необходимые разделы. Состав проекта подбирают с учетом индивидуальных особенностей устройства инженерных систем.
Что касается графической части проекта, то в ней обычно указывают:
- зоны производства работ (захватки);
- зоны складирования материалов;
- места установки средств подмащивания (при необходимости).
Специалист, разрабатывающий проект на пмонтаж системы водоотведения, обязан ознакомиться с требованиями таких нормативных документов, как СП 30.13330.2015, СП 31.13330.2012, СП 32.13330.2012. Инженер подготавливающий документ обязан разбираться в функциональном назначении элементов системы ВК, обладать знаниями о ее устройстве и принципах работы.
