Технологическая карта

Земляные работы

Разрабатывается в форме самостоятельного документа либо входит в состав ППР
Область применения ТК - работы, связанные с разработкой, перемещением и уплотнением грунтов с помощью специализированной строительной техники, либо вручную. Технологическая карта на земляные работы по устройству насыпей входит в состав  ППР на дорожные работы.

Технологическая карта на разработку грунта - документ индивидуально адаптированный под условия на конкретном строительном объекте. Помогает производить работы наиболее эффективными методами.

Самыми распространенными методами разработки грунтов являются: механический; взрывной; бурение; гидромеханический.

В технологическую карту на производство земляных работ должны входить специальные расчеты, позволяющие принять тип техники с наиболее подходящими техническими характеристиками.

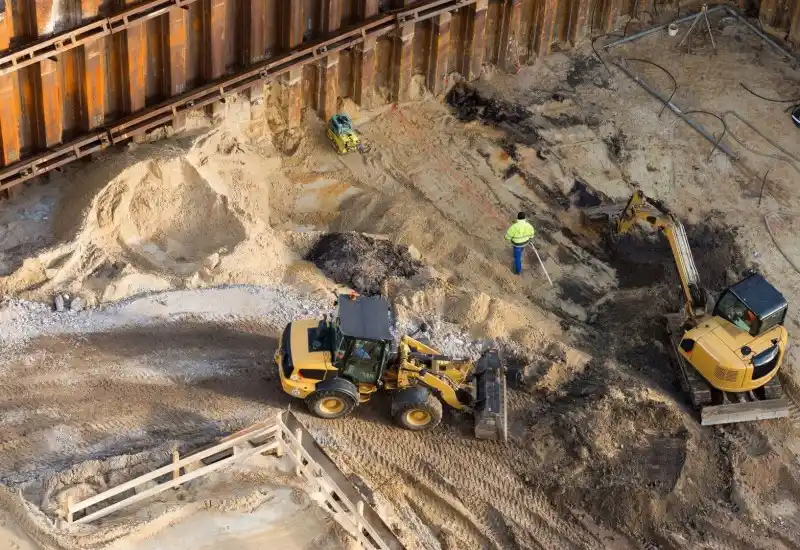

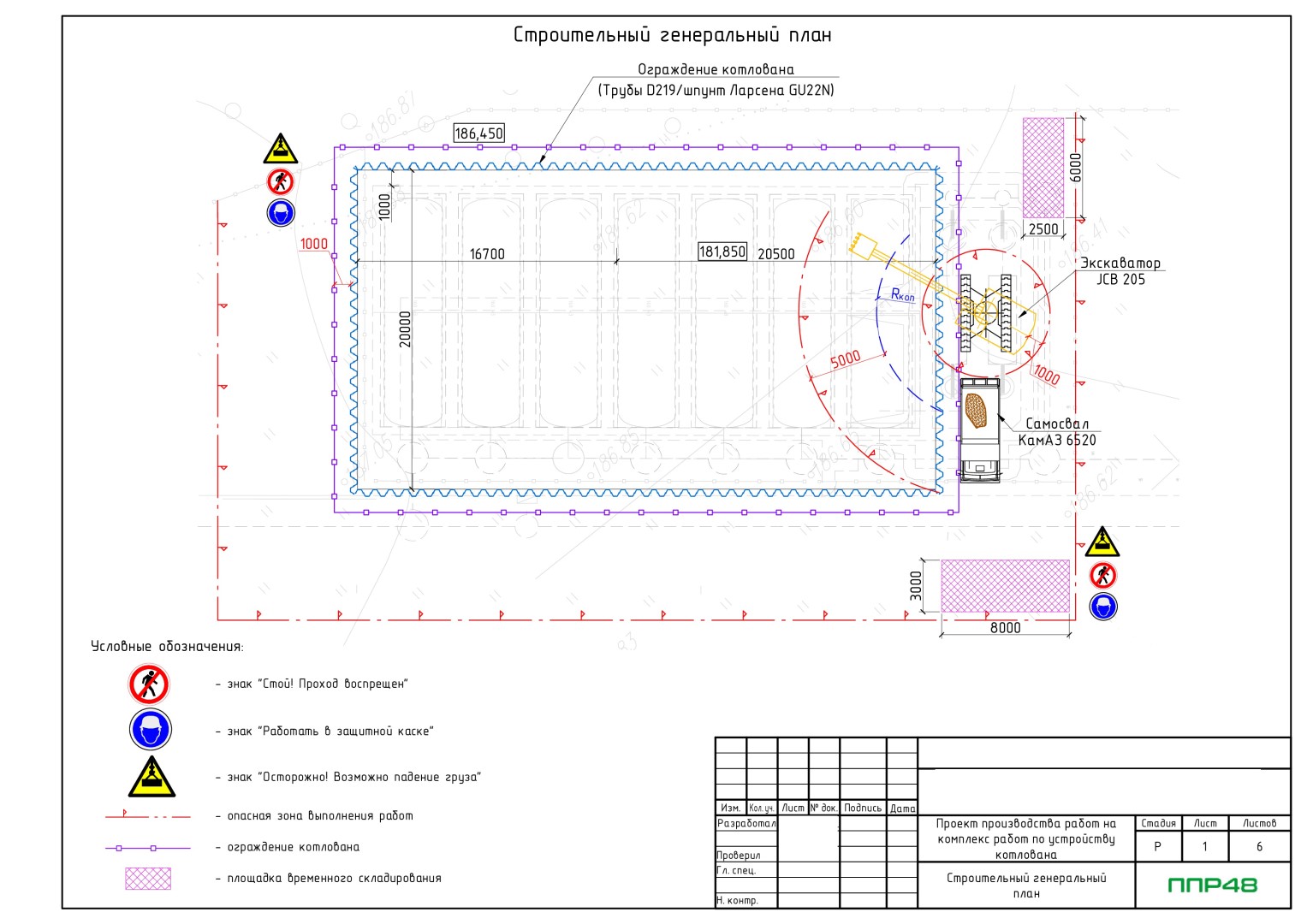

Разработка котлована

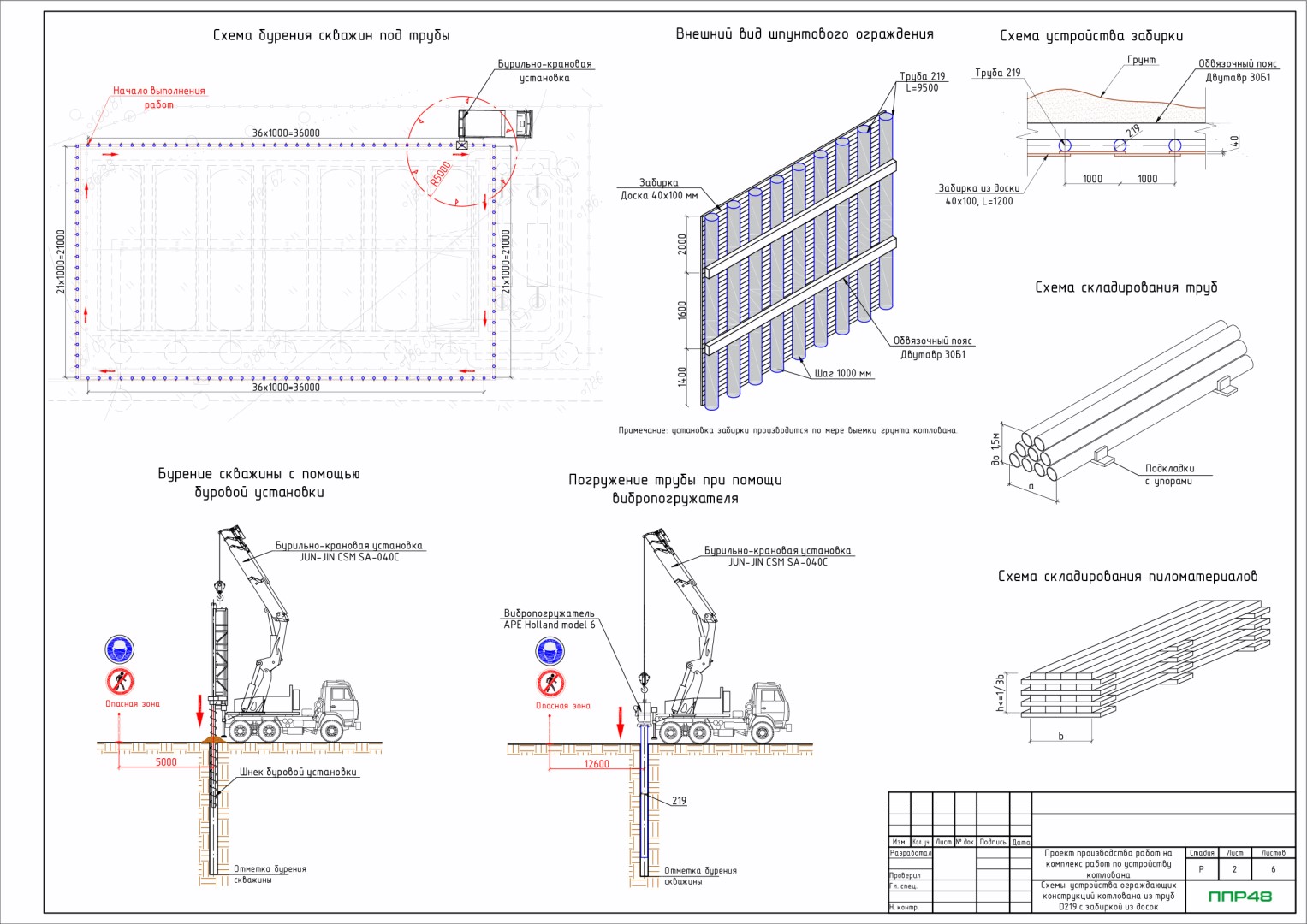

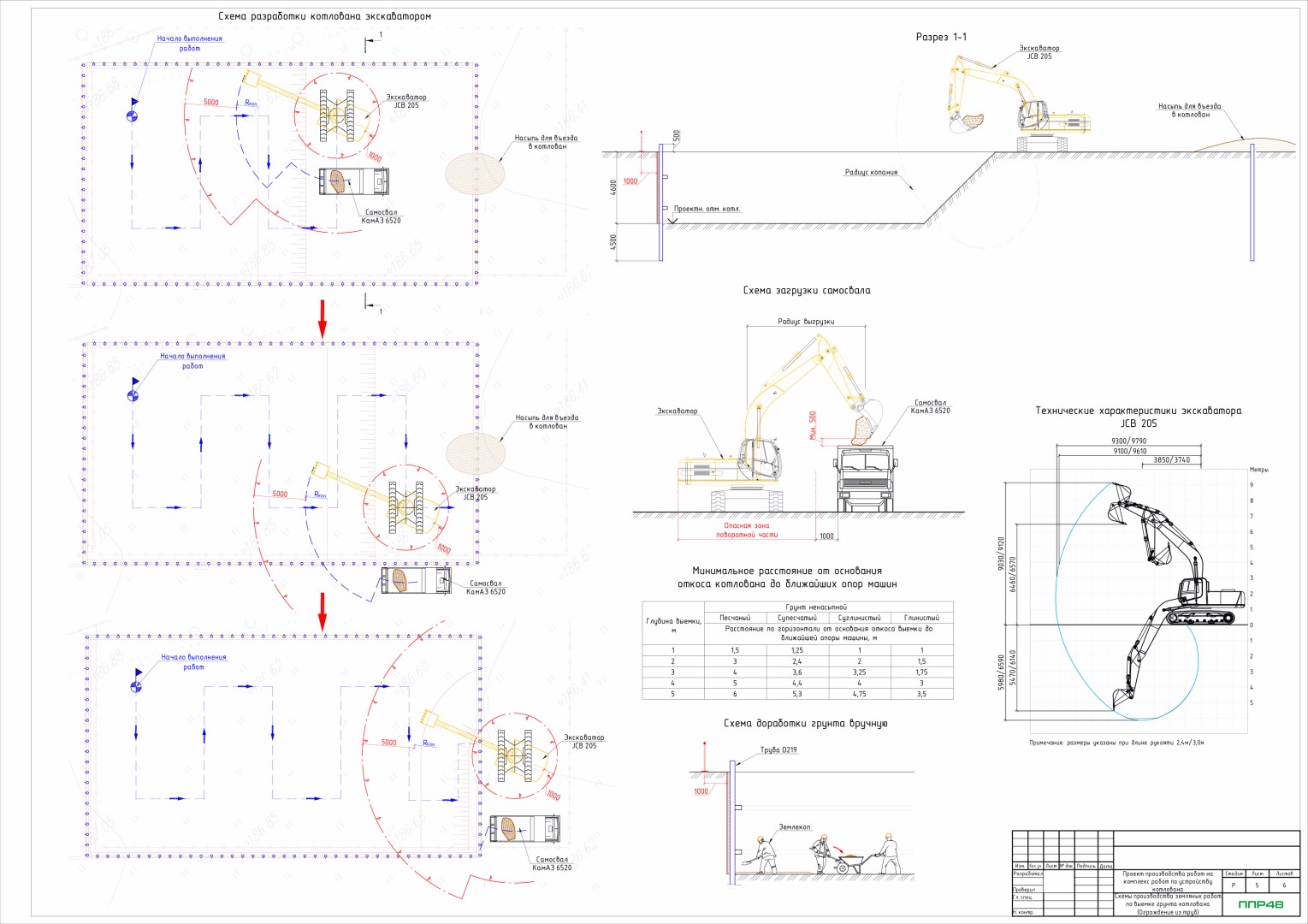

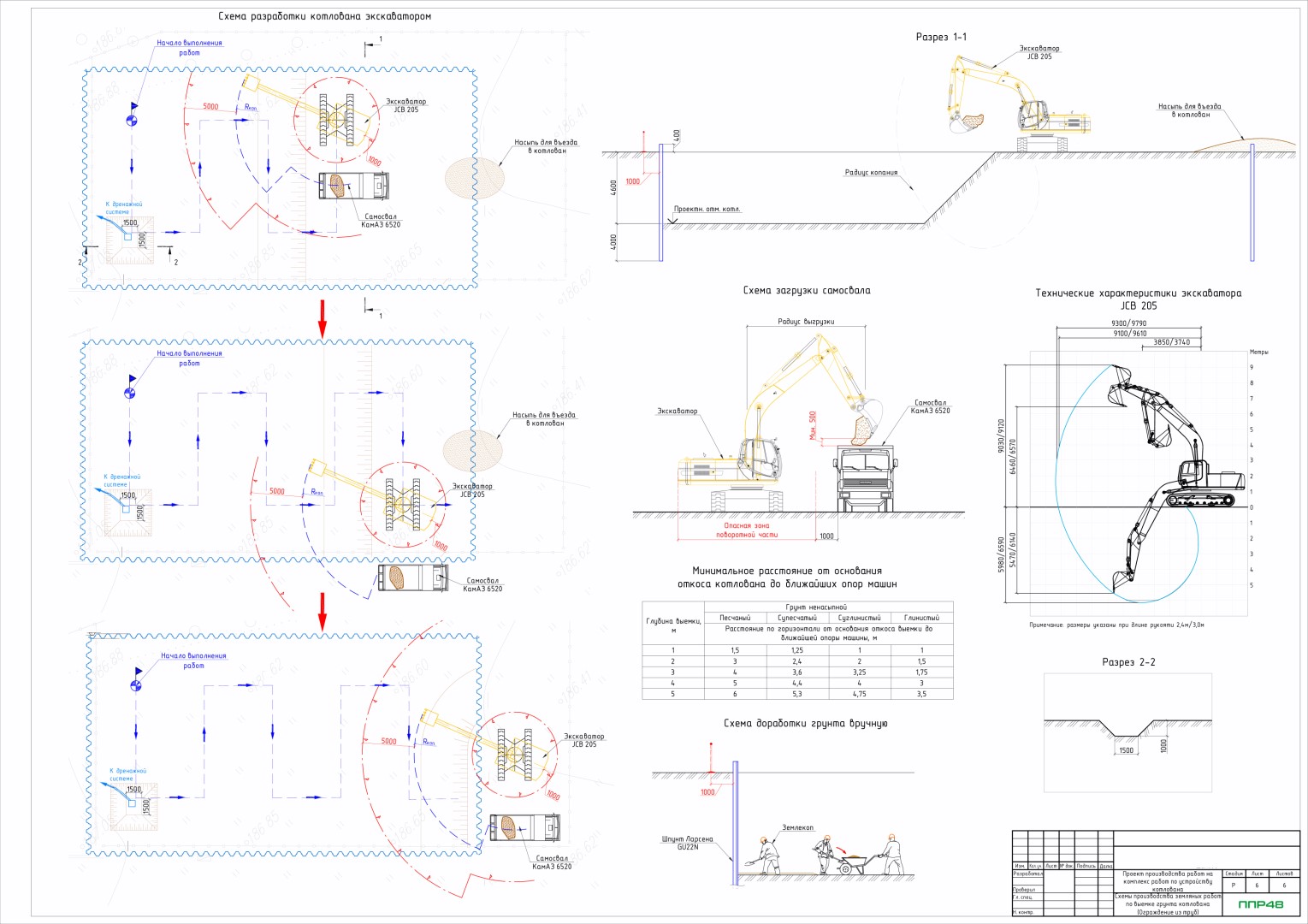

Технологическая карта на разработку котлована различается по типам используемых землеройных машин и механизмов. Включаемые в ТК расчеты должны подтверждать правильность методологических решений, направленных на реализацию комплекса строительных задач. Расчеты производят для выявления таких параметров как: параметры забоев; виды строительной техники и ее характеристики; способы крепления откосов котлована (зависит от физико-механических свойств грунтов и глубины их выемки); методы и средства понижения уровня грунтовых вод; затраты труда и машинного времени. Технологическая карта на разработку котлована экскаватором, входящая в состав типового ППР, разрабатывается по методу адаптации типовых решений  под условия производства работ, на конкретном строительном объекте.

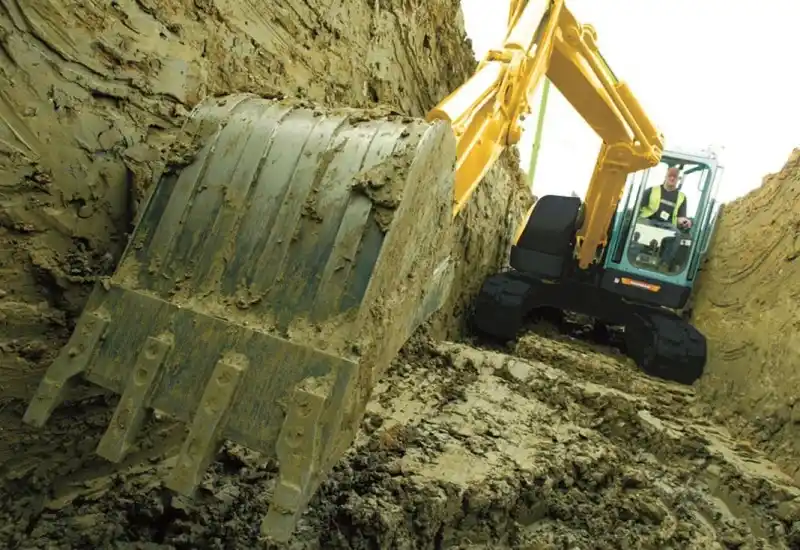

Разработка траншеи

Технологическая карта на разработку траншеи разрабатывается для описания технологии производства работ по устройству выемки в грунте. Назначение выемки - прокладка подземных инженерных сетей и коммуникаций. Технологическая последовательность производства работ по устройству траншеи выглядит следующим образом: геодезическая разбивка осей и контуров траншеи, срезка растительного слоя грунта, вертикальная планировка земельного участка, закрепление откосов траншеи (при необходимости), послойная разработка грунта экскаватором, доработка грунта вручную, устройство водоотводных канав и приямков. В процессе производства работ необходимо проводить геодезический мониторинг и следить за тем, чтобы геометрические параметры разрабатываемой траншеи соответствовали проектным решениям. Получить общее представление о методах производства земляных работ возможно, изучив типовые проекты.

Обратная засыпка

Технологическая карта на обратную засыпку разрабатывается для описания работ по заполнению пазух котлованов или траншей грунтами. Технологию производства работ по обратной засыпке можно разбить на несколько основных этапов: подготовка грунтов для обратных засыпок; засыпка первого слоя; разравнивание первого слоя; уплотнение первого слоя. Для последующих слоев вышеперечисленные операции повторяются. Выбор техники, используемой для послойного уплотнения грунта зависит от его объема и физико-механических свойств. Существует несколько основных способов уплотнения грунтов: укатка с помощью катков; трамбование при помощи трамбовок, сбрасываемых с высоты; вибрирование с помощью вибрирующих машин. В процессе уплотнения грунта, необходимо стремиться к достижению его максимальной плотности (т.е. к 1), определяемой по ГОСТ 22733 -2016.

Сколько стоит?

Работы с помощью ручного инструмента

Формат PDF
От 10.000р
Разрабатывается в сжатые сроки. Содержит все необходимые разделы. Подробно раскрывает суть технологических этапов производства земляных работ. Позволяет оптимизировать строительные процессы.

Работы с помощью строительной техники

Формат PDF
От 15.000р
Состоит из пояснительной записки, таблиц, графических схем. Позволяет определится с составом бригад, уточнить требования к характеристикам строительной техники, установить методы освоения рабочих фронтов.
