Организационно-технологические схемы

Технологические схемы организации производства работ в строительстве (ТС) – это чертежи на которых указывают этапы и порядок выполнения строительных, монтажных, демонтажных работ.  ТС входят в состав проектов производства работ (ППР), технологических карт (ТК) или прочих разделов разрешительной документации в строительстве.

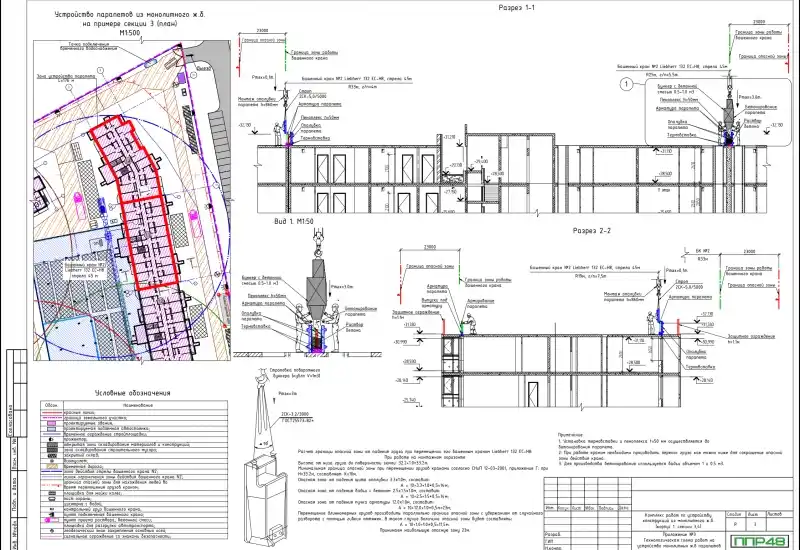

технологические схемы производства работ в строительстве

Виды схем производства работ

Наиболее широкое распространение в проектировании получили такие виды ТС, как:
- технологические схемы производства земляных работ;
- схемы производства работ для разработки котлована экскаватором;
- технологические схемы производства работ при уплотнении грунта;
- схемы производства работ кранами;
- схемы производства монтажа конструкций;
- схемы производства бетонных работ;
- схемы производства дорожных работ;
- схемы производства работ на высоте.
Наполнение каждой из схем зависит от типа используемой техники и особых условий, сложившихся на конкретном объекте. Все ТС должны иметь логическую взаимную увязку с пояснительной запиской ППР и ТК. Пояснительная записка в обязательном порядке должна ссылаться на листы графической части проекта.

разработка схем производства работ

Разработка схем производства работ – основные правила

Технологические схемы можно условно разделить на чертежи в которых указывают плановое расположение объектов и чертежи в которых указывают разрезы, относящиеся к этим планам.  Перед выполнением схем необходимо выполнить сбор и изучение исходных данных.  Для качественной разработки технологических схем производства работ в строительстве необходимо собрать полный комплект исходной документации и внимательно изучить ее.
Список исходных данных:
- разделы рабочей документации (АР, ГП, ПОС и т.д.);
- ведомости и графики производства работ;
- список строительной техники, оснастки и оборудования
Все исходные данные должны быть в редактируемом формате - чертежи формата DWG.

схема организации производства работ

Этапы разработки ТС

Графические схемы выполняются в системах автоматизированного проектирования таких как Autocad, Компас и т.д. Первым делом необходимо открыть исходный чертеж в программе, очистить его от ненужного мусора, выключить ненужные слои. Затем необходимо определить места стоянки техники, зоны складирования материалов, захватки на которых планируется производство работ. После выполнения этих действий, производят расстановку техники и оборудования, указывают рабочие и опасные зоны работ, устанавливают сигнальные ограждения, указывают направления ведения работ и т.д. Затем создают разрезы, относящиеся ко всему объекту целиком или его конструктивной части. На разрезах показывают все тоже самое что и на плане, но только в другой проекции.

схема производства монтажных работ

Ценообразование

На цену разработки схем строительно-монтажных работ влияет множество факторов, среди которых:
- полнота и качество исходных данных;
- сложность отображаемых технологических процессов;
- количество техники, оборудования и прочих графических элементов, указываемых на схеме;
- количество этапов строительства, которые необходимо в ней отразить;
- масштаб и детализация;
- формата листа (А3; А3; А1 и т.д.);
- сроки исполнения заказа;
- необходимость в выполнении предварительной векторизации исходного чертежа.
Также на цены разработки ТС влияет объем, указанный в техническом задании. При наличии большого количества схем, подлежащих разработки, компания ППР 48 предоставляет скидку. Заключите с нами договор с НДС или по УСН, и вы получите качество, которое позволит выполнить работы с максимальной точностью. В наших схемах будут раскрыты самые мельчайшие подробности и тонкости касаемо производства ваших СМР.

Виды разработки организационно-технологических схем

Схема работ - ручной инструмент


Формат PDF
5000 руб.
Формат А3-А2. Выполняется для описание производства работ с использованием ручного инструмента, СИЗ от падения с высоты и прочей оснастки.

Схема работ - механизированный способ


Формат PDF
10000 руб.
Формат А2-А1. Выполняется для описание производства работ с использованием кранов, экскаваторов, бурильных, сваебойных установок и прочих средств механизации.
