ППР на свайные работы

ППР на свайные работы разрабатывается для выполнения обустройства производственной площадки на подготовительном этапе строительства, а также описания технологической последовательности действий всех сотрудников подрядной организации, занятых на объекте. Данный проект используется при строительстве зданий производственного или жилого назначения, искусственных инженерных сооружений, дорог, мостов и т.д.

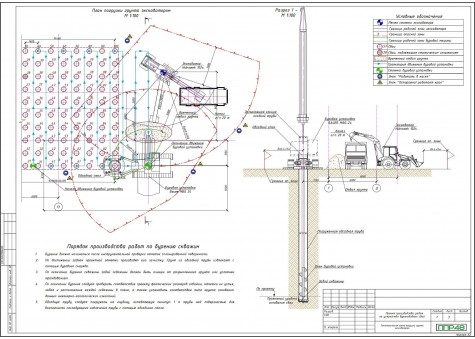

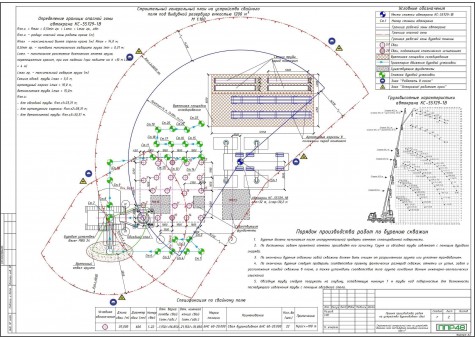

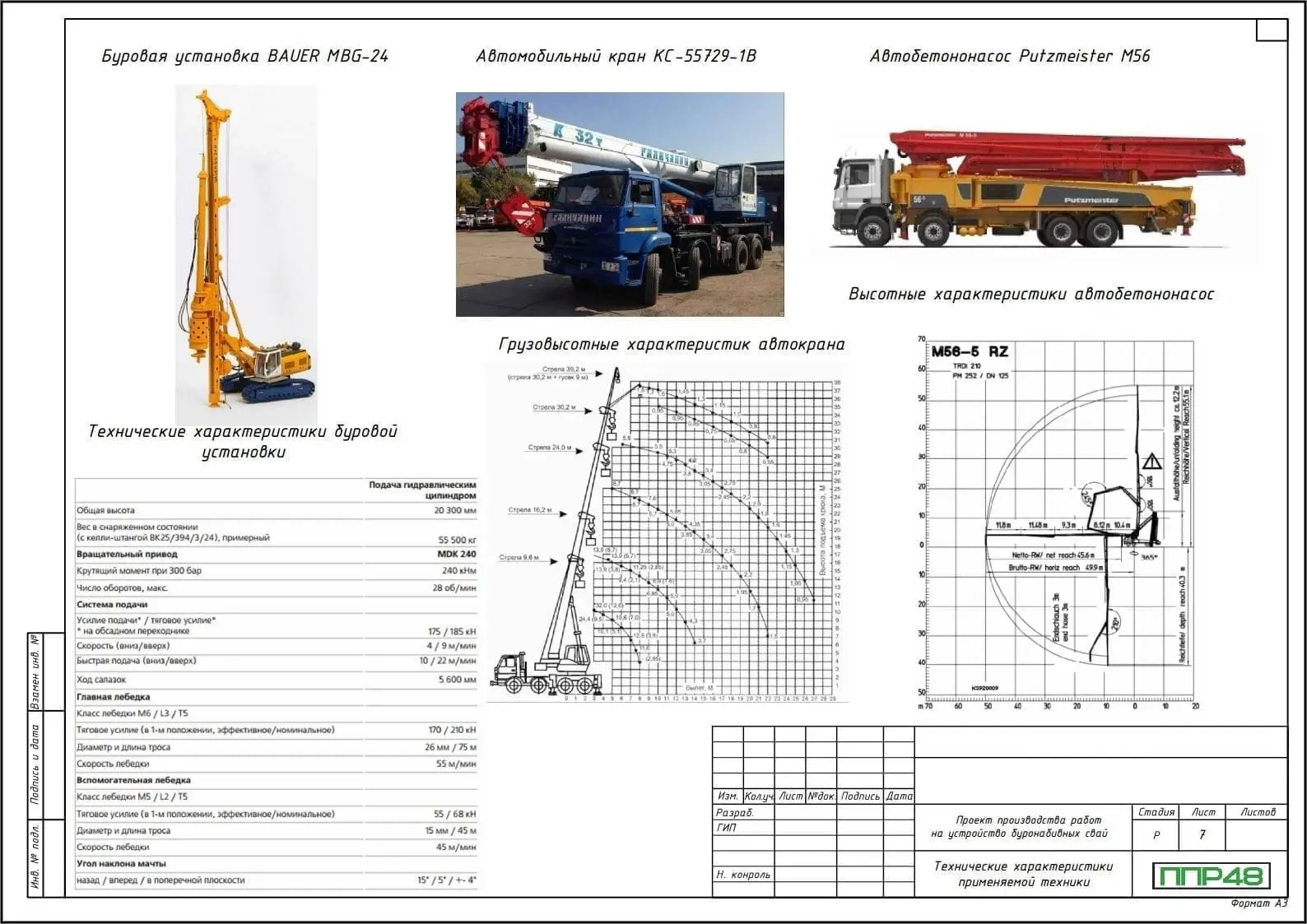

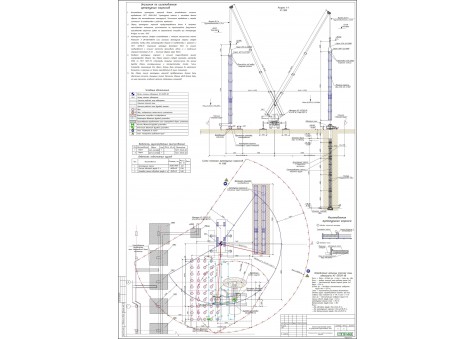

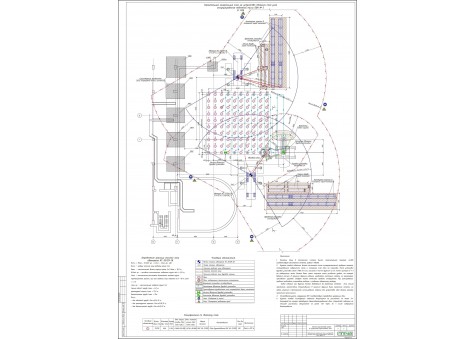

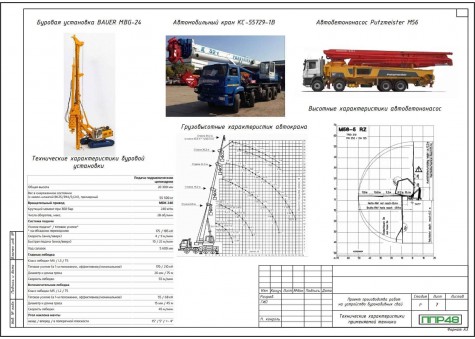

ППР на устройство буронабивных (БНС) свай

Данный проект предназначен для выявления и описания наиболее рациональных решений по устройству фундаментов из буронабивных свай.  Как и любой другой организационно-технологический документ, ППР на БНС имеет ряд своих особенностей, которые необходимо учитывать в процессе его разработки.

В расчёт методик производства берутся все основополагающие условия и факторы, к которым относятся:

• инженерно-геологические условия;
• геометрия строительных площадок, наличие стесненных условий;
• проектные решения, конструктивные условия;
• совмещение работ с другими строительно-производственными мероприятиями

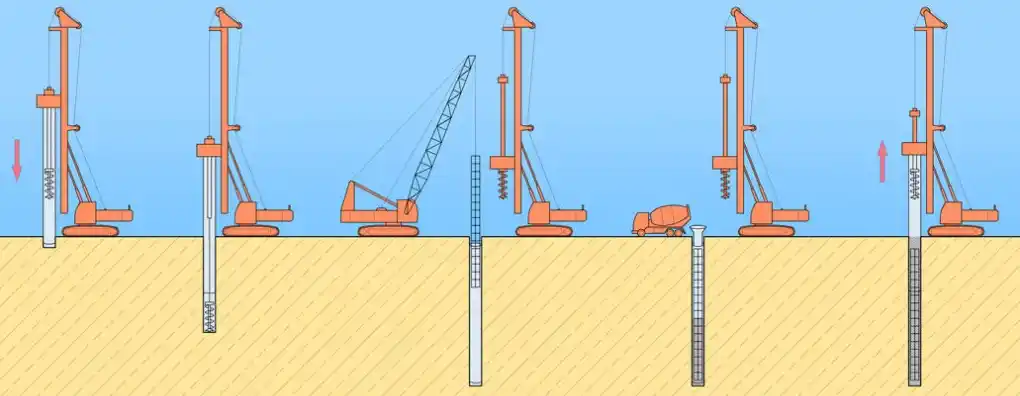

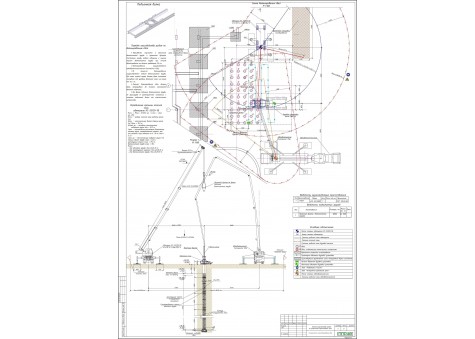

В сухих и твердых грунтах для устройства БНС применяется '"сухой метод". Это обозначает, что стены пробуриваемой скважины достаточно устойчивы для того, чтобы беспрепятственно производить работы по бетонированию. Устройство свай в текучепластичных грунтах предполагает включение в состав ППР дополнительных мероприятий, позволяющих закрепить грунт на внутренней поверхности скважины. Для осуществления этих целей, как правило, используется специальный бентонитовый раствор либо применяются обсадные трубы. Для качественного заглубления секций обсадной трубы на поверхности ее режущей кромки должны находиться специальные буровые головки. Также некоторые строители используют обсадные столы, которые способствуют погружению секций обсадных труб в груты. Для бетонирования глубокого забоя после установки армокаркаса используют вертикально перемещаемую трубу (ВТП). В некоторых случаях роль ВТП выполняет конструкция специального полого шнека. Все эти особенности необходимо учитывать в рамках разработки ППР в СПБ, Москве и других регионах России.

ППР на монтаж винтовых свай

Специфика данного документа определена рядом особенностей ведения работ по устройству винтовых свай и монтажу их металлического ростверка. Винтовые сваи часто используют в качестве фундамента для мачт, столбов, вышек и ограждений различного назначения. Механизированный метод погружения является наиболее эффективными с точки зрения оптимизации строительных процессов. Для устройства кустов свайного поля используют специальные мобильные установки на автомобильном ходу с навесным оборудованием (стрела с вращательным редуктором). После заглубления свай до проектных отметок, выполняют их соединение между собой, монтируя между их оголовками металлические ростверки. В связи с этим в ППР необходимо внести раздел, посвященный выполнению монтажных и сварочных работ. В некоторых случаях разрабатывают отдельную технологическую карту на сварку. Существует несколько видов винтовых свай, конструкция которых зависит от инженерно-геологических условий проведения операций, а также передающихся на них расчетных нагрузок. Все эти особенности необходимо учитывать при разработке проекта данного типа.

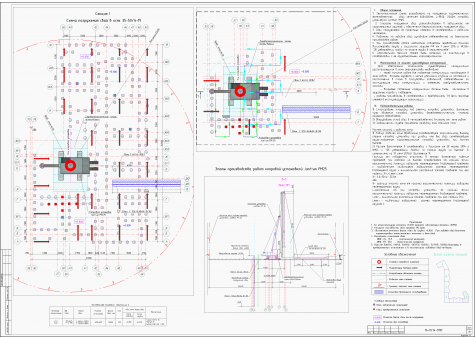

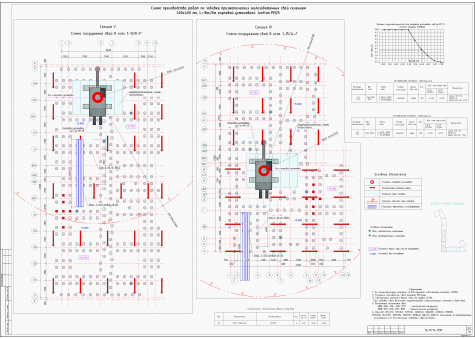

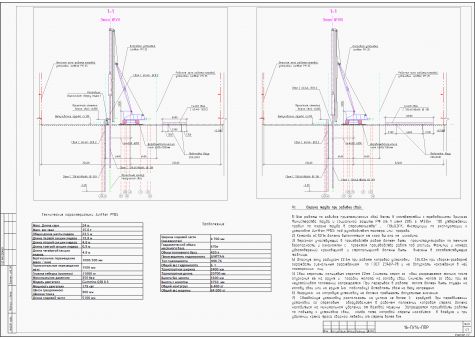

ППР на устройство монолитного ростверка и забивку свай

ППР на забивку железобетонных свай и устройство их ростверков - важный документ, определяющий наиболее значимые решения, примаемые на территори строительной площадки. Забивные сваи бывают одиночные и составные. На начальном этапе производится подготовка основания. Устраивают дренажные канавы, выполняют мероприятия по отводу воды. В некоторых случаях,зону будущего свайного поля засыпают песком. Такое решение целесообразно использовать, если состояние естественных грунтов непригодно для передвижения строительной техники. Альтернативой данному методу может послужить использование специальных металлических или железобетонных плотов. Копровые установки способны перемещаться по площадке перекидывая плоты с места на место, самостоятельно прокладывая себе путь. Еще одним важным разделом в составе ППР данного типа является "Геодезические работы".

Дежурный геодезист обязан:

• производить разметку кустов свайного поля;
• следить за соблюдением соответствия отметок вехов оголовков, проектным решениям;
• выполнять геодезическую съемку координат центров всех свай после окончания их погружения в грунт

Сама операция погружения делится на ряд технологических процессов:

1. Подвоз элементов к месту производства работ;

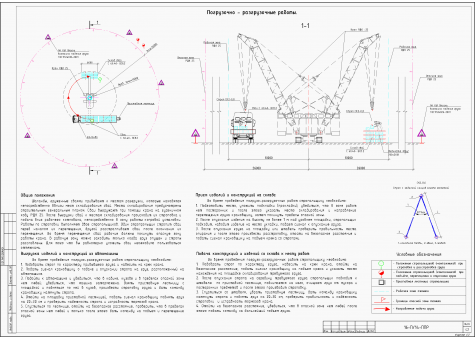

2. Строповка, разгрузка и подача конструкций в рабочую зону;
3. Установка сваи в вертикальное положение, фиксация на стреле копровой установки;
4. Забивка ж.б. конструкций с помощью гидромолота;
5. Стыковка элементов между собой (обварка закладных изделий, обмазка стыка гидроизолирующими составами);
6. Проведение статических и динамических испытаний

На завершающем этапе необходимо разбить свайные головы с помощью отбойных молотков и обнажить арматуру. Затем устраивают армокаркас ростверка и объединяют с арматурными выпусками свайных оголовков. После чего приступают к установки опалубки и бетонированию тела ростверка. На завершающем этапе выполняют мероприятия по устройству гидроизоляции получившегося фундамента. Все эти решения необходимо отразить в проекте производства работ.
