Технологическая карта

Бетонные работы

Разрабатывается в виде отдельного документа, либо входит в состав ППР
Область применения ТК - устройство отдельных монолитных конструкций, входящих в общий комплекс бетонных работ. Метод детализированной проработки технологических циклов, позволяет эффективно спланировать работы, достигая при этом высоких показателей производительности труда.

Технологическая карта на бетонные работы может разрабатываться по методу оптимизации типовых технологических карт под сложившиеся условия на конкретном строительные объекте.

Технологическая карта на бетонирование в зимних условиях - организационный проект, в котором содержатся решения, целью которых является установление благоприятных условий для своевременного твердения бетонной смеси.

Технологическая карта на монолитные работы c предварительным напряжением разрабатывается для описания работ по устройству конструкций на которые действуют нагрузки, способные вызвать в них необратимые деформации (если их устраивать обычным способом).

 перекрытия

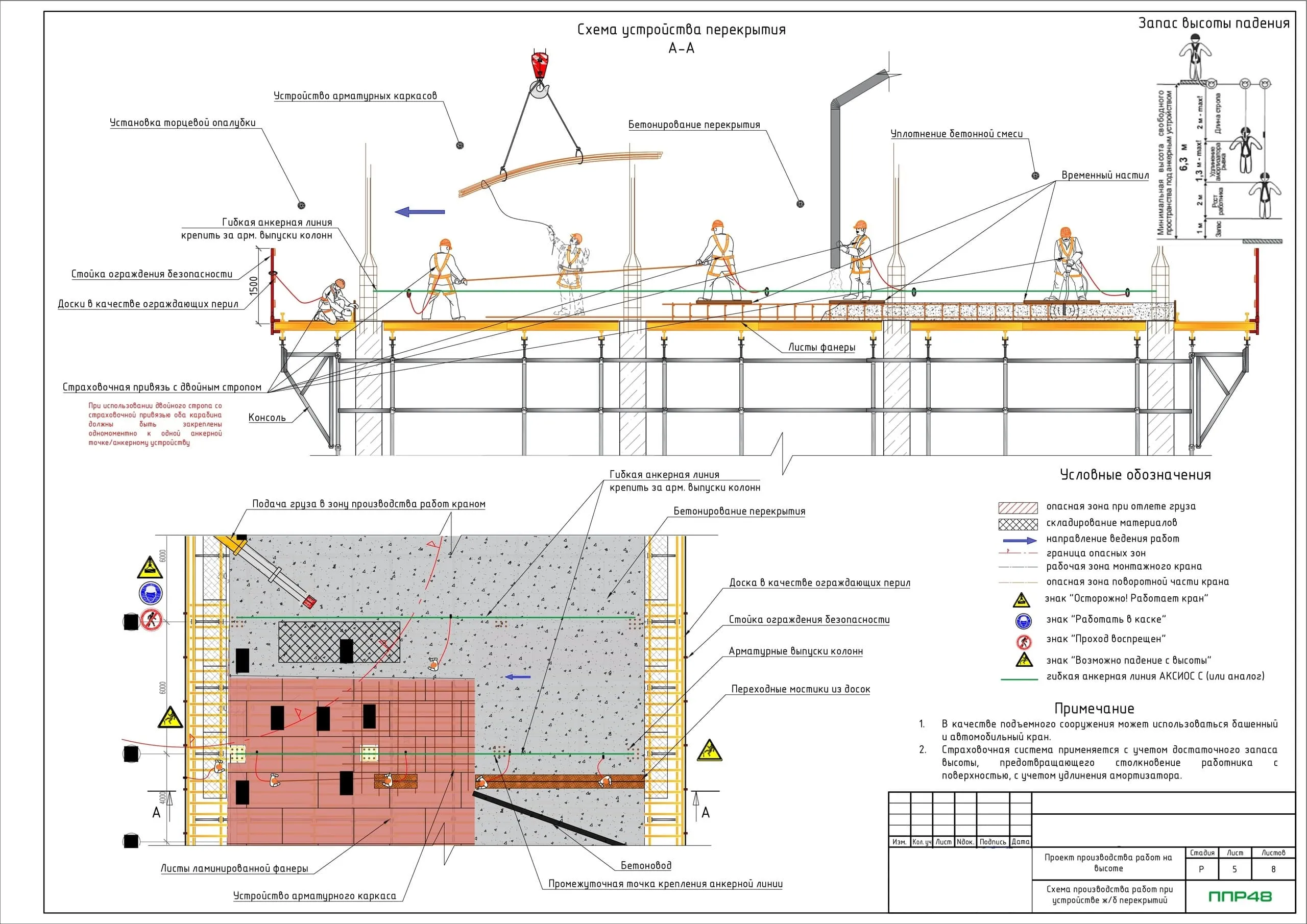

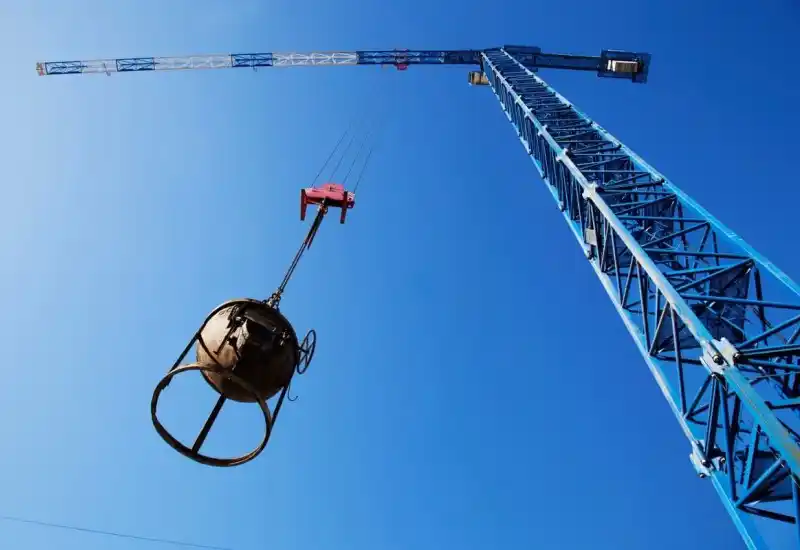

Технологическая карта на устройство плит перекрытий имеет множество разновидностей. Для соединения стержней арматурного каркаса между собой используют сварку, проволоку для вязания арматуры, соединительные муфты. Методика, используемая для подачи бетонной смеси зависит от объемов бетонируемых конструкций и их планово-высотного положения. Плиту перекрытия (покрытия) небольшого объема рекомендуется бетонировать с помощью стальной емкости (бадья). Бадья заполняется бетоном непосредственно из смесительного барабана автобетоносмесителя, после чего ее стропят и подают краном в зону бетонирования конструкции. Для бетонирования плит, находящихся на высоте до 100 м, целесообразно использовать автобетононасосы. Бетонирование плит, расположенных на отметке выше 100 м, производят с помощью распределительных стрел. Стрелы монтируют на опорные колонны или секции крана.

фундаменты

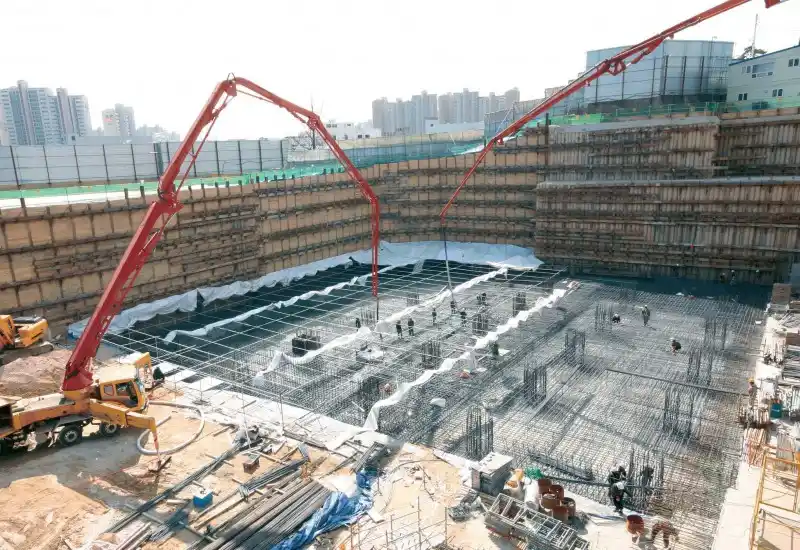

Технологическая карта на устройство монолитных фундаментов  содержит в себе ответы на множество организационных вопросов. Для придания устраиваемой конструкции необходимой формы, используются унифицированные (заводские) опалубки, либо опалубки, выполненные из пиломатериалов. Опалубки из пиломатериалов изготавливают непосредственно на местах производства работ. В рамках разработки ТК возможно изготовление опалубочных чертежей. Чертежи должны содержать спецификации элементов, с указанием их размеров. Для создания защитного слоя, перед началом бетонирования, арматуру необходимо уложить на фиксаторы, установленные на поверхность основания. Бетонную смесь укладывают слоями и уплотняют с помощью вибраторов. Процесс уплотнения прекращается в момент, когда на поверхность уплотняемой смеси выступает цементное молочко.

стены, колонны

Технологическая карта на устройство монолитных стен или колонн - документ, в котором содержатся решения по организации мероприятий, направленных на устройство вертикальных несущих и ограждающих конструкций из монолитного железобетона. Список мероприятий, которые входят в состав ТК данного типа, выглядит следующим образом: устройство арматурного каркаса колонны или стены, объединение между собой арматурных выпусков нижележащих конструкций с каркасом устраиваемой конструкции, монтаж инвентарной опалубки в соответствии с инструкцией производителя, бетонирование конструкции. Перед укладкой и уплотнением бетонной смеси, необходимо подготовить рабочие места. Для этого места оборудуют переставными площадками, подмостями и вышками-турами. Общие случаи производства работ по бетонированию вертикальных ж.б. конструкций представлены в типовых технологических картах.

Сколько стоит?

Разрабатывается в составе ППР

Формат PDF
От 10.000р.
Разрабатывается в рамках проекта производства работ.
Тесно взаимосвязана со всеми ТК, входящими в состав общего ППР. Содержит все необходимые разделы, графики и чертежи.

Самостоятельный документ

Формат PDF
От 15.000р.
Разрабатывается в виде отдельного документа, содержит все необходимые разделы, графики и чертежи. Позволяет получать результаты работ с наименьшими отклонениями от чертежей рабочей документации.
