Разработка ППР на устройство систем водоснабжения

ОБЩИЕ СВЕДЕНИЯ

Экземпляр готового ППР на устройство наружного водопровода можно купить ЗДЕСЬ
Экземпляр готового ППР на устройство внутренних сетей водоснабжения можно купить ЗДЕСЬ



Системы водоснабжения делятся на несколько основных типов:



• внутренний водопровод (ХВС;ГВС);
• внешний водопровод;
• противопожарное водоснабжение;
• хозяйственные и промышленные системы подачи воды.



Разработка ППР для внутренних и внешних сетей имеет ряд существенных различий. Это обусловлено тем, что при устройстве наружных сетей, строительные организации используют крупногабаритную технику, схемы движения которой необходимо отражать в графической части проекта. В проектах на внутренние инженерные сети такая техника используется намного реже, поэтому графическая часть требует минимальных решений.

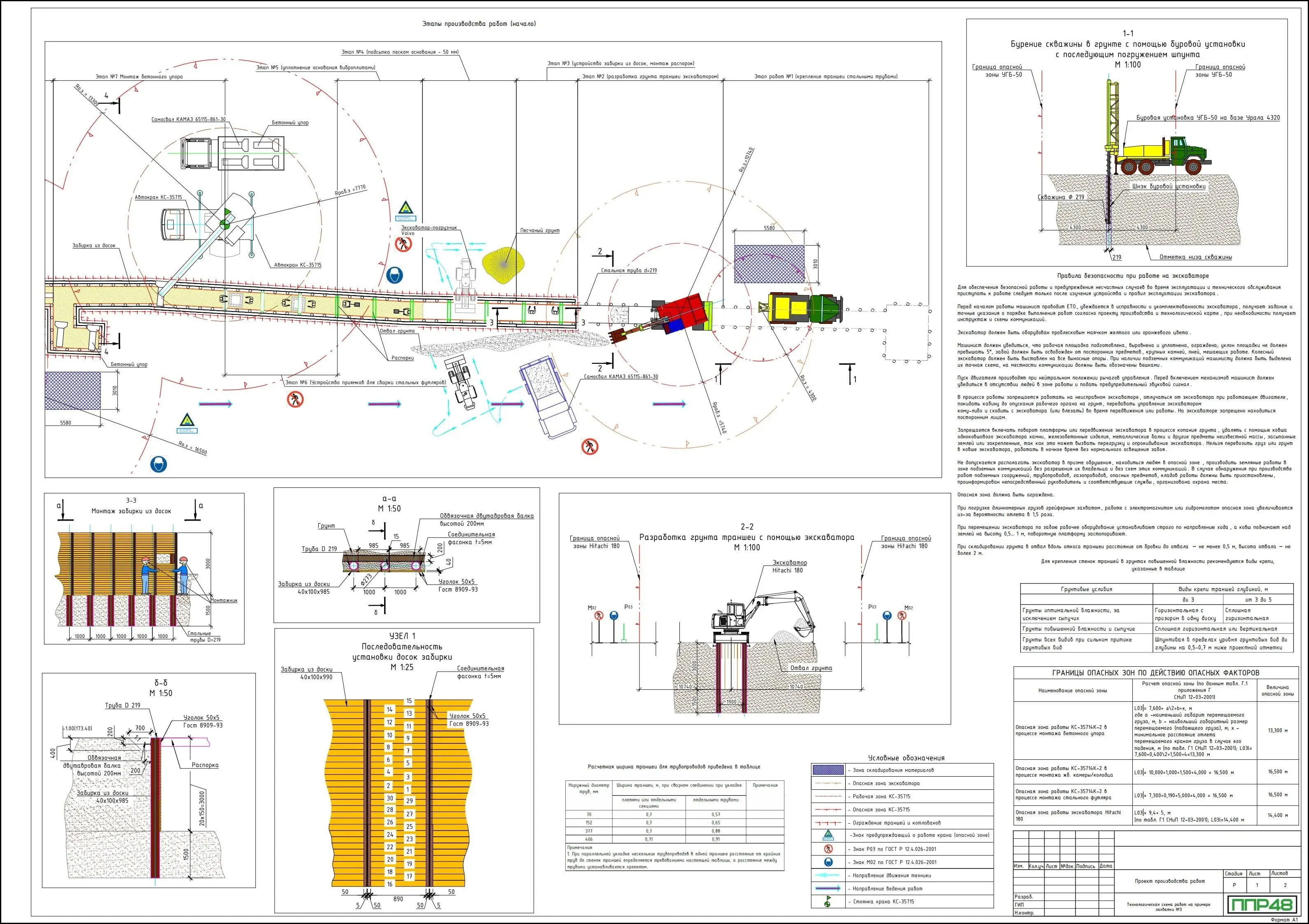

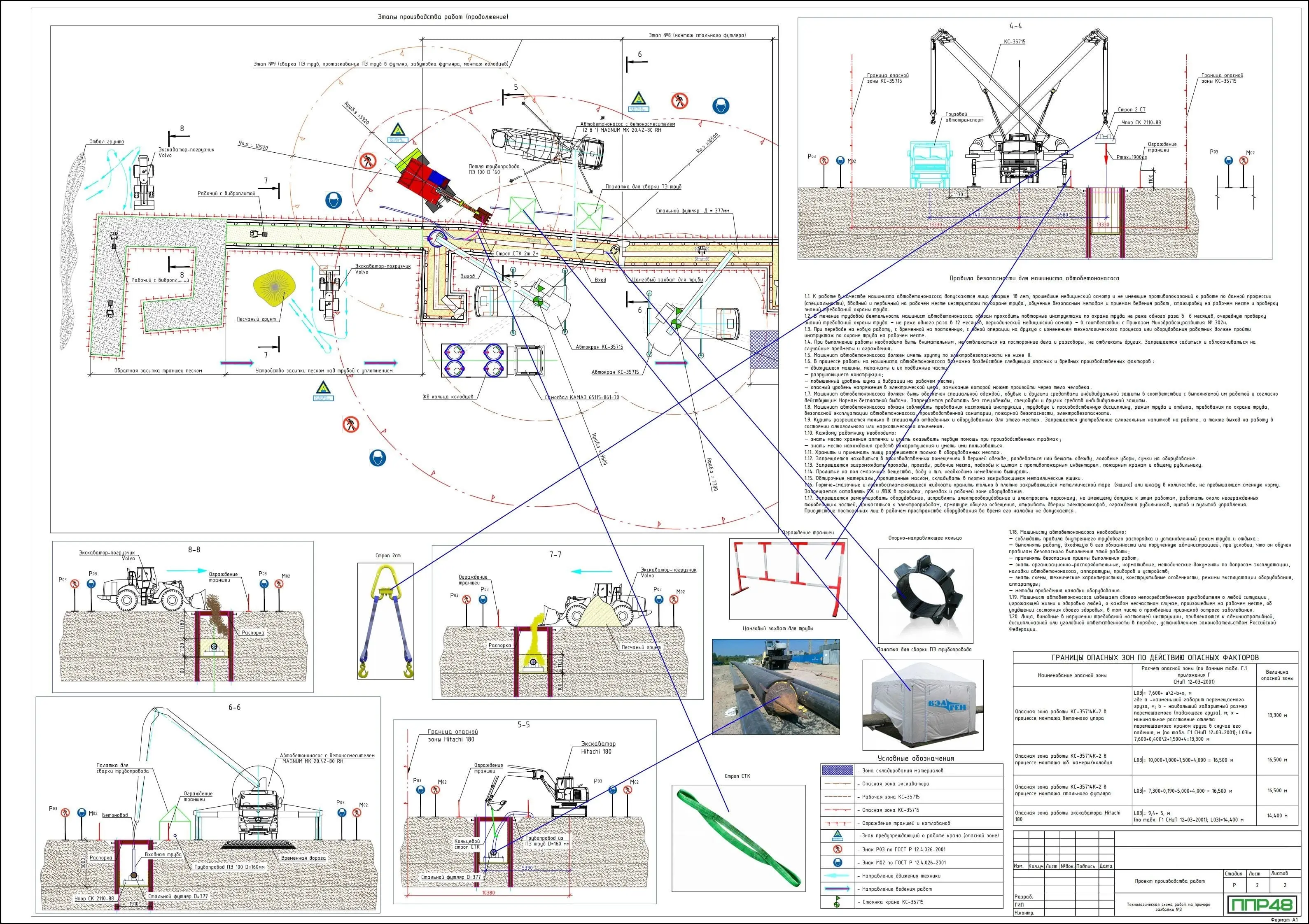

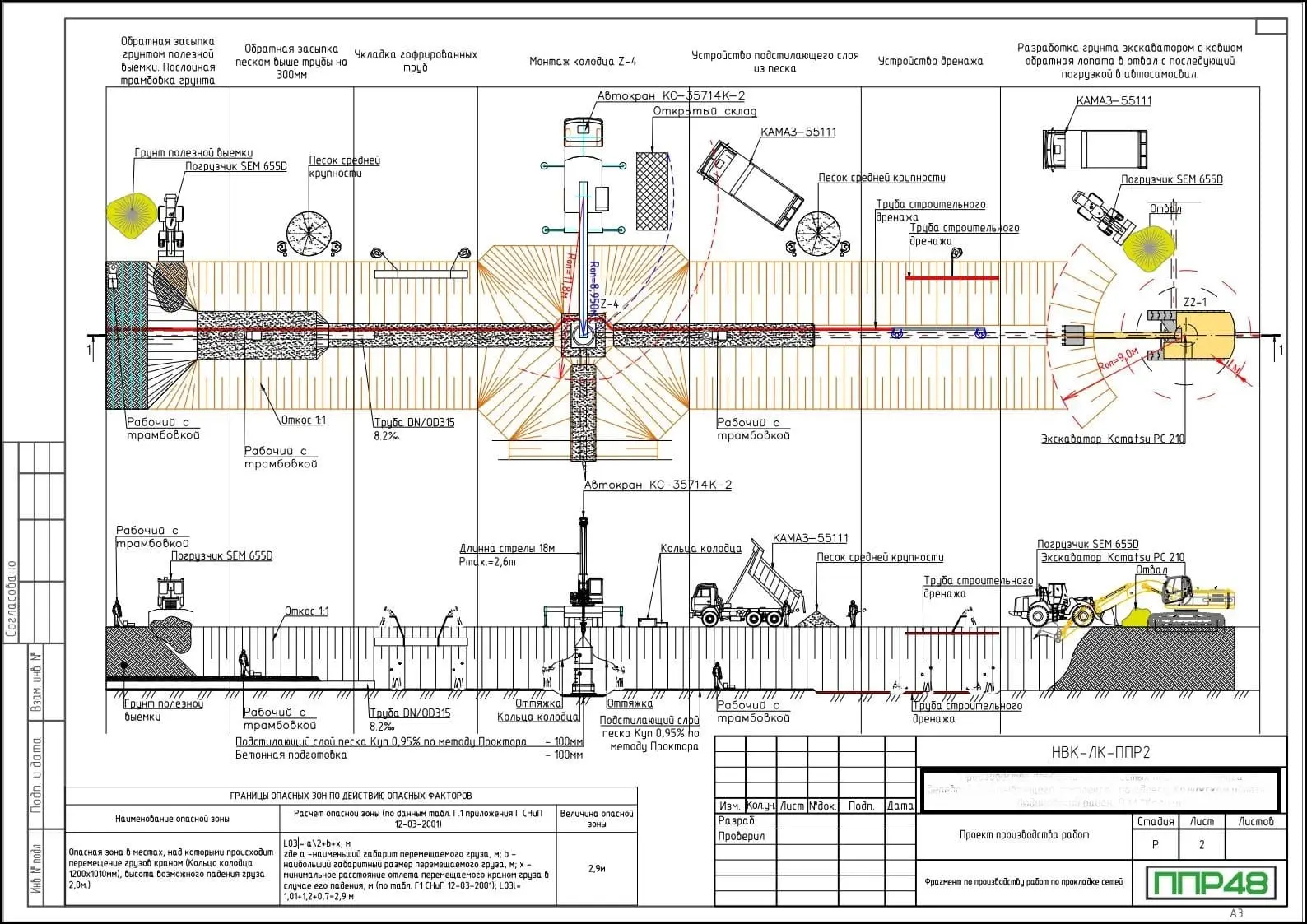

Проект производства работ на строительство наружного водопровода



Состоит из комплекса технологических карт. К ним относятся такие ТК, как:



• Земляные работы;

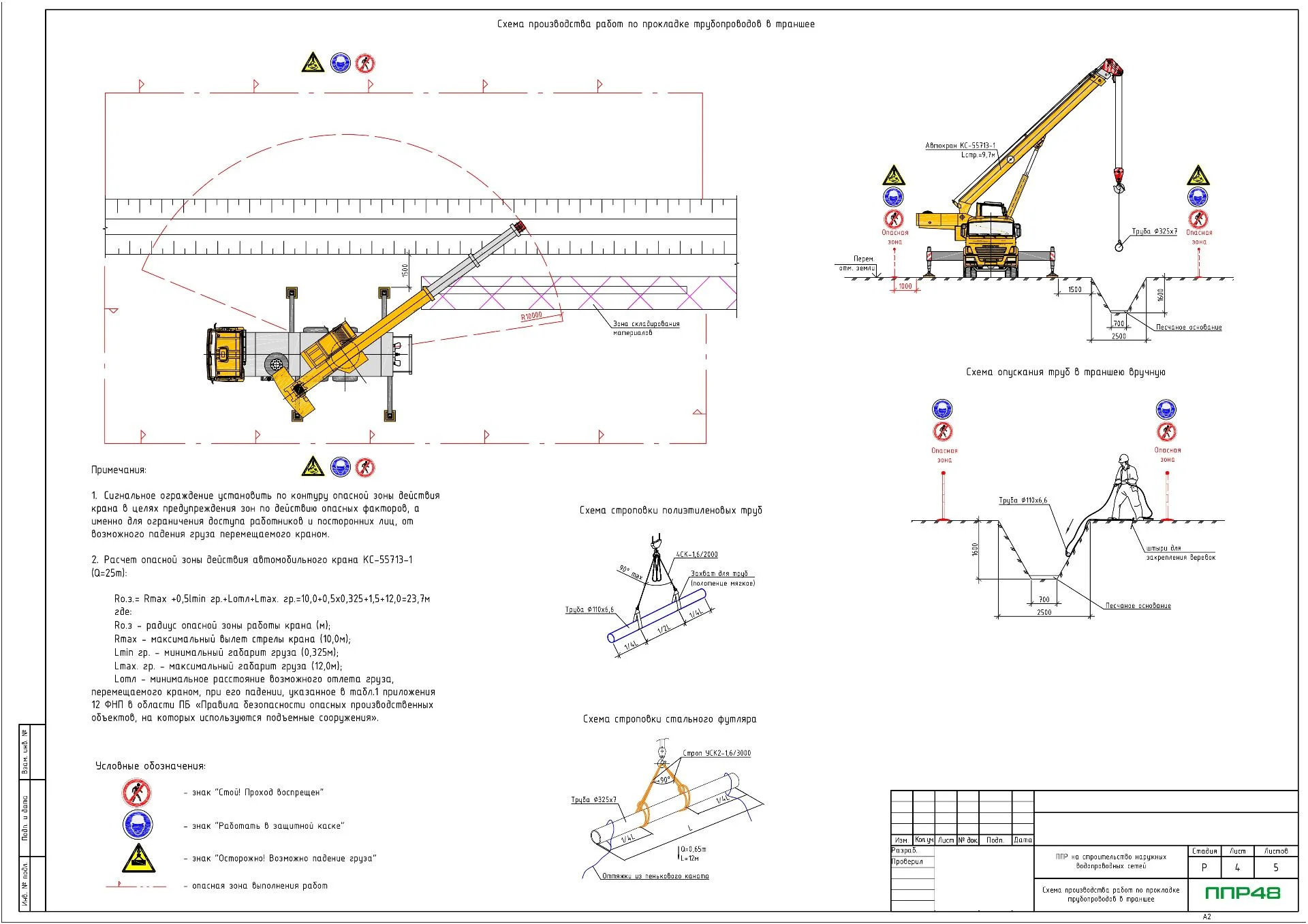

• Прокладка трубопровода;
• Забутовка трубопровода;

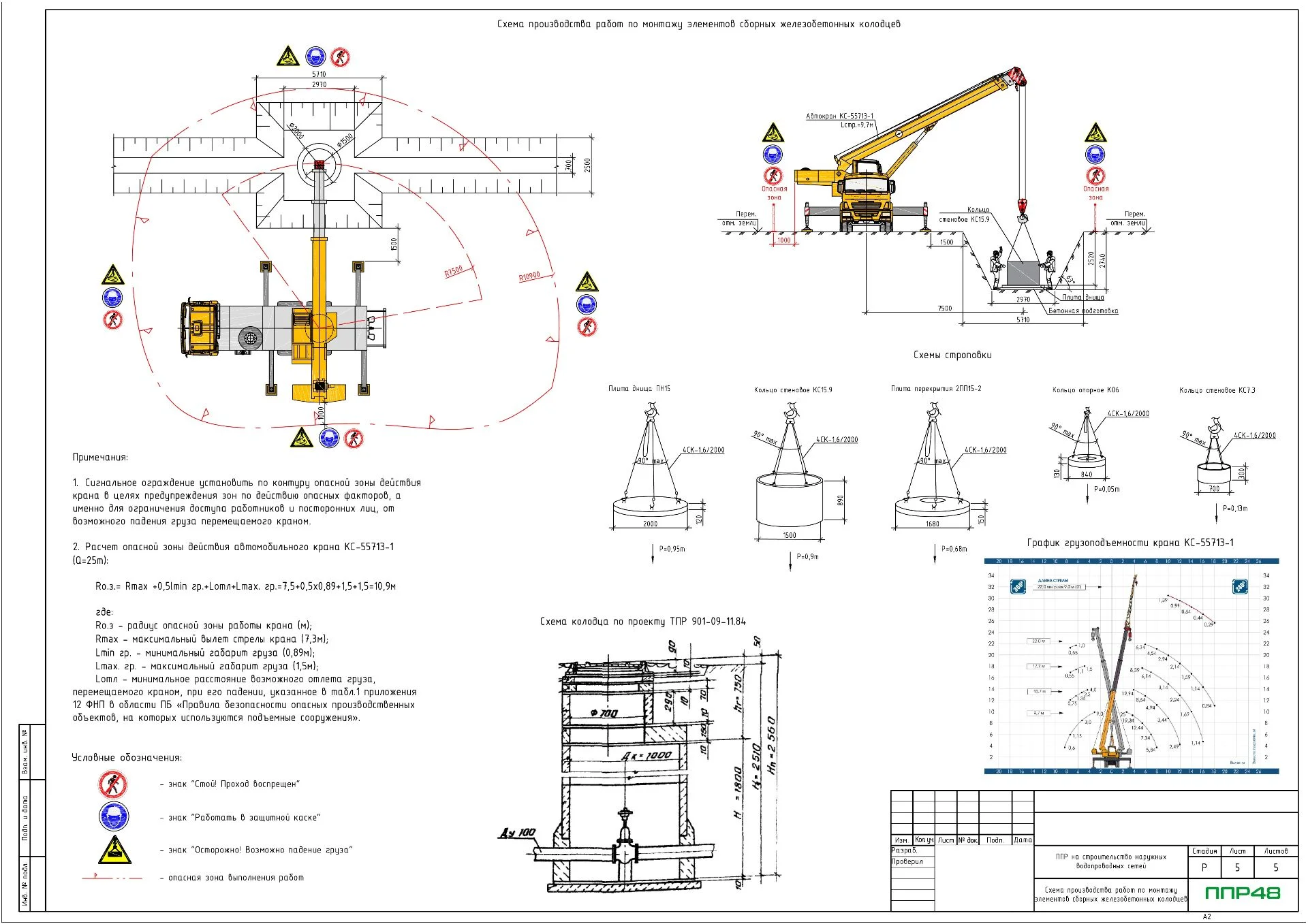

• Устройство камер, колодцев системы;
• Рекультивация, благоустройство (при необходимости)





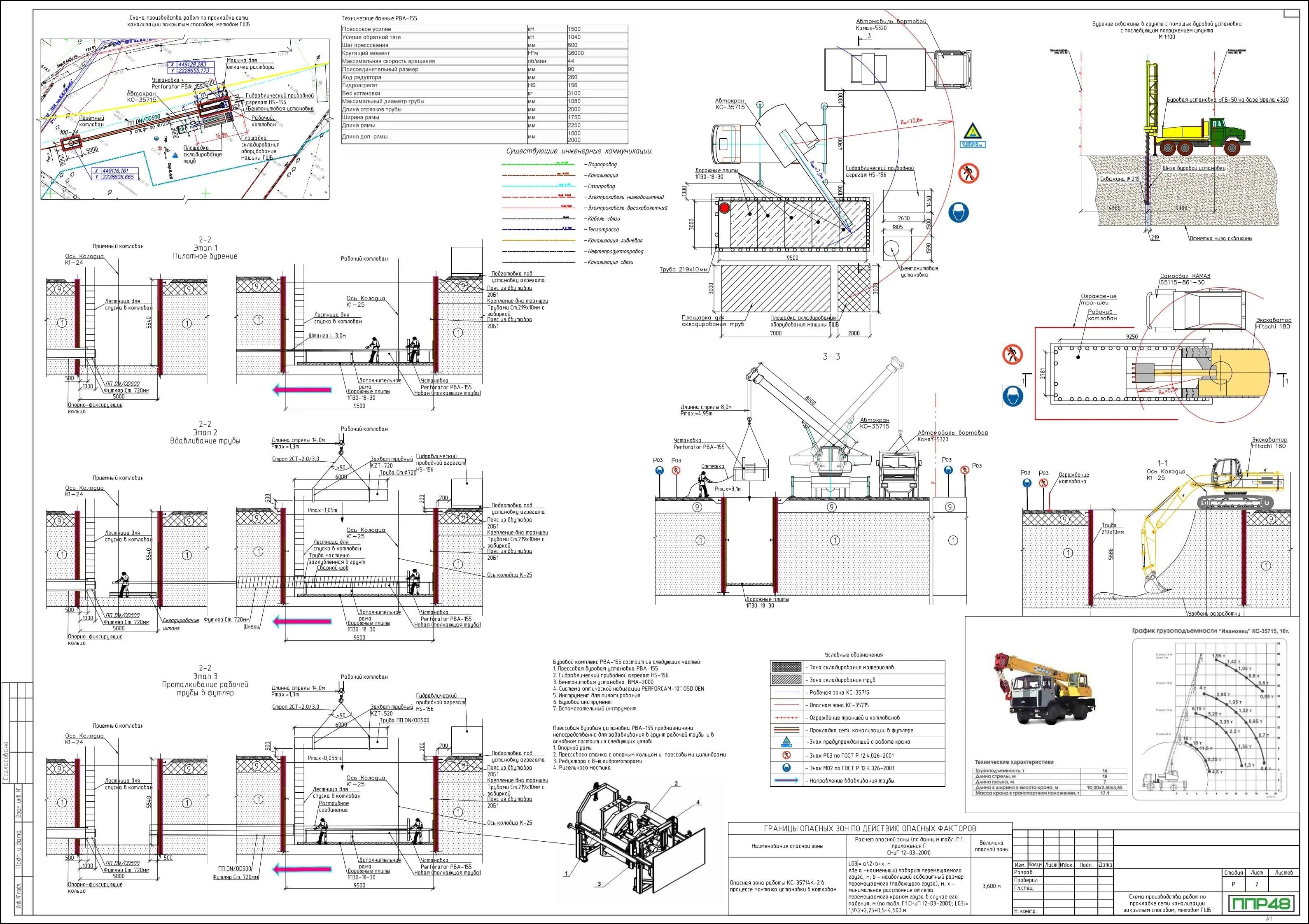

Раздел на выполнение земляных работ является неотъемлемой частью данного типа документа. При открытой прокладке НВ, перед укладкой трубопроводов, выполняют отрывку грунта траншеи. Если траншею разрабатывают в стесненных условиях, в слабых грунтах и при глубине разработки от 2 метров и более, то стены откосов крепят с помощью деревянных досок или шпунтового ограждения. На следующем строители укладывают петли трубопроводов, выполняют обратную засыпку и уплотнение.



При закрытой прокладке трубопроводов строители выполняют такие операции, как:



• разработка грунта приемного и выходного котлованов;
• крепление стен (в стесненных условиях);
• укладка трубопроводов;
• обратная засыпка.



Отдельные полимерные трубы, как правило, сваривают между собой в петли с помощью сварочных аппаратов. Затем петли соединяют между со с помощью электросварных муфт. На следующем этапе трубопровод укладывают в траншею, либо протягивают в заранее подготовленные футляры. Устройству защитных футляров следует уделить отдельное внимание.



Существует несколько основных способов, обеспечивающих их установку в проектное положение:



• Горизонтальное направленное бурение – ГНБ;
• Горизонтальное шнековое бурение - ГШБ;
• Метод продавливания



При принятии конкретного метода устройства футляров необходимо учитывать такие факторы, как инженерно-геологические условия и технико-экономические показатели производства работ.

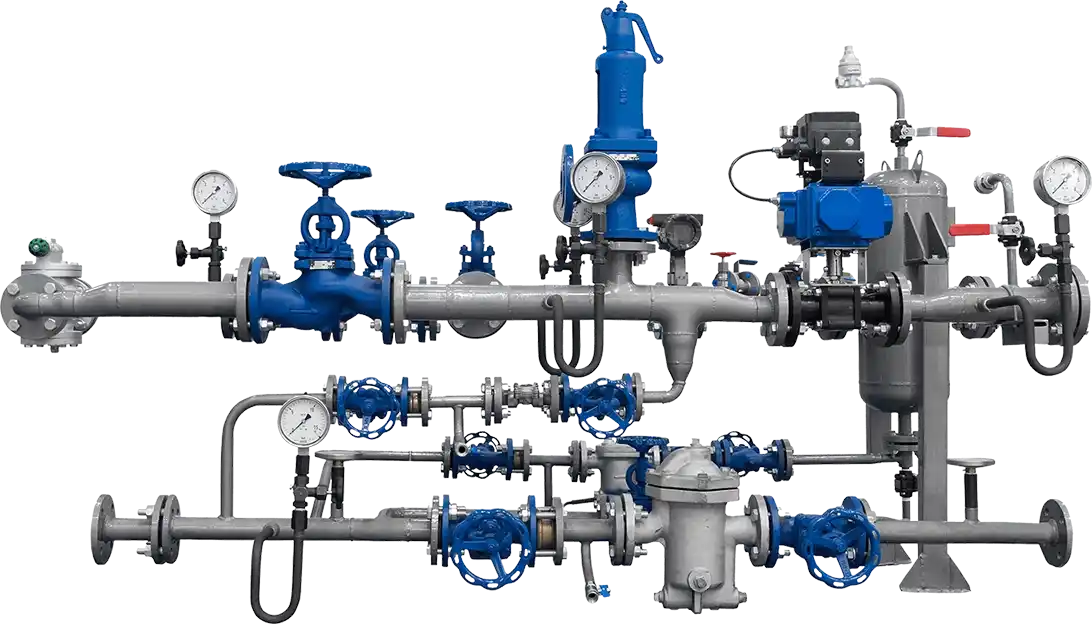

Проект производства работ на устройство внутреннего водопровода



Всевозможные виды систем различаются:



• диаметрами трубопроводов;
• условиями использования при разных температурах окружающей среды;
• условиями эксплуатации;
• способами монтажа;
• продолжительностью ведения технологических операций.



Все это находит свое отражение в составах и внутреннем наполнении проектов.

Немаловажную роль играет раздел в составе ППР -  "Технология производства работ".



В состав раздела должны войти следующие подразделы:



• подготовительные мероприятия;
• разметка и установка креплений для труб;
• сварка, соединение и прокладка труб;
• установка, монтаж приборов и оборудования;
• пусконаладочные работы и испытания



Отдельно стоит отметить, что в некоторых случаях в состав проекта необходимо включить технологическую карту для работы на высоте. В ней учитываются способы страховки и подмащивания рабочих, определяют перечень систем обеспечения безопасности на высоте их комплектующие.
