Проектирование раздела КЖ (конструкции железобетонные)

Заказ проекта раздела (КЖ) позволяет застройщику быть уверенным в том, что итоговая конструкция будет отвечать всем требованиям безопасности и долговечности, а решения принятые в проекте позволят не переплатить в отличие от применения типовых решений, особенно это актуально при больших объёмах строительства.

Разработка раздела КЖ выполняется, как правило, в две стадии. Стадия «П» - проектные решения и стадия «Р» - рабочая документация, являющаяся развитием стадии «П», подробнее об этих стадиях мы расскажем ниже. Расчёты железобетонных конструкций очень ответственные элементы проектирования, которые подчиняются сразу нескольким основным нормативным документам, таким как СП 20.13330. «НАГРУЗКИ И ВОЗДЕЙСТВИЯ», СП 22.13330 «ОСНОВАНИЯ ЗДАНИЙ И СООРУЖЕНИЙ», СП 63.13330 «БЕТОННЫЕ И ЖЕЛЕЗОБЕТОННЫЕ КОНСТРУКЦИИ», СП 70.13330 «НЕСУЩИЕ И ОГРАЖДАЮЩИЕ КОНСТРУКЦИИ», СП 131.13330 «СТРОИТЕЛЬНАЯ КЛИМАТОЛОГИЯ» и другие НД и справочные документы, такие как ГОСТы, методические рекомендации, справочники, сортаменты и т.д.

Обосновывается применение конструктивных решений, дополнительных материалов для теплоизоляции, гидроизоляции, устройства деформационных и температурно-усадочных швов, а так же для совместной работы новых конструкций с уже существующими. На все эти и многие другие вопросы отвечает раздел КЖ.

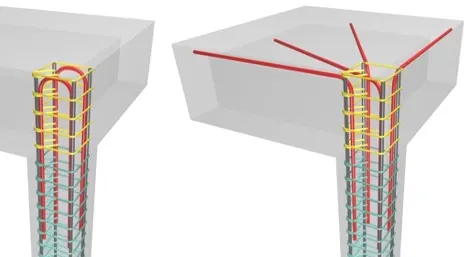

Конструкции железобетонные

Стадия проектирования “П” для конструкций железобетонных

Проектирование любой строительной конструкции выполняется по определенным «алгоритмам» и железобетонные конструкции (КЖ) не исключение.

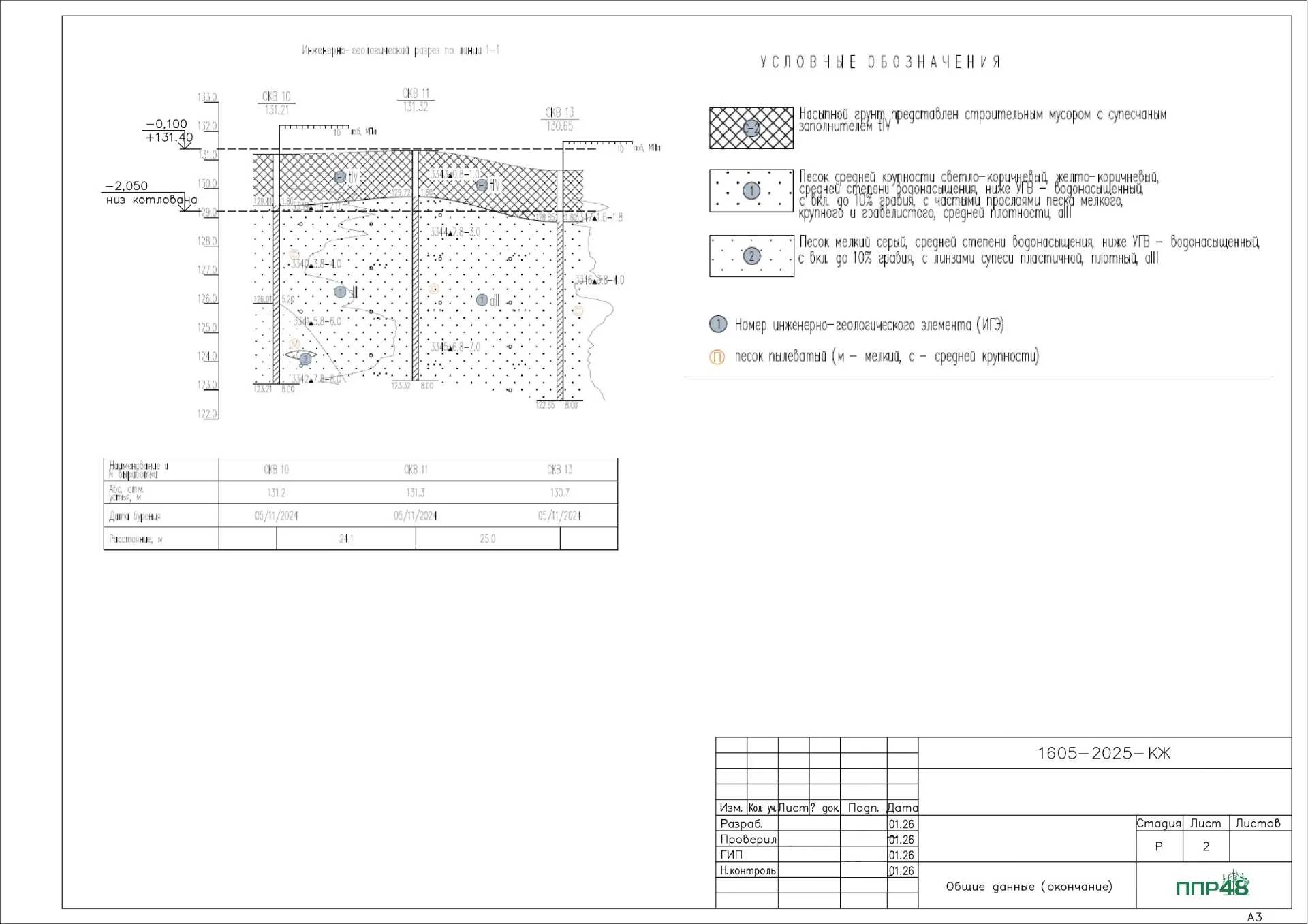

Первым шагом является подготовка технического задания, в котором собираются все необходимые данные для расчёта известные застройщику, как правило, это район строительства, назначение и тип будущей конструкции или сооружения. Следует понимать, что чем ниже по отношению к земле расположена конструкция, тем больше данных понадобиться для корректного расчёта. Для расчёта фундамента или цокольного этажа в обязательно порядке, в числе прочего потребуется: сведения о геологии местности, а так же сбор ветровой, снеговой и иных нагрузок, тогда как для расчёта конструкции перемычки или лестничного марша нужно учесть всего лишь вес самой конструкции и вышележащих элементов, а так же эксплуатационные нагрузки.

Вторым шагом выполняется сам расчёт конструкции, назначаются нагрузки направления их действия величины и т.д. В стадии «П» решаются все вопросы, связанные с расчётом конструкции, выполняется подбор геометрии и размеров сечений, выполняется расчёт в специализированных программных комплексах (СПК).

Третьим и заключительным шагом подготавливается комплект чертежей, пояснительная записка, расчётные схемы, по желанию прикладываются диаграммы и графики нагрузок, полученные в результате расчётов в СПК, а так же протоколы проверки расчётов.

В комплектах чертежей указываются диапазон армирующих элементов, например арматура диаметром в диапазоне от 25 до 32, это означает то, что сечение допускает нахождение в конструкции, как стержней минимального диаметра, так и максимального, но, в меньшем количестве. Комплект содержит ограниченное количество узлов, построить по такому проекту можно едва ли, однако, именно этот комплект идёт на госэкспертизу. Некоторые конторы грешат тем, что выдают стадию «П» за стадию «Р».

Стадия проектирования “Р” для раздела КЖ

Как и говорилось ранее стадия «Р» - рабочий проект или «РД» - рабочая документация является развитием стадии «П». Отличие составляет то, что стадия «Р» не допускает двойного толкования и должна отвечать на вопрос что строить в самом подробном виде, с привязкой к местным условиям производства строительных материалов. Например, если стадия «П» допускала диапазон применяемой арматуры в конструкции, то стадия «Р» отвечает на это вопрос однозначно, выбор делается из условий доступности того или иного материала.

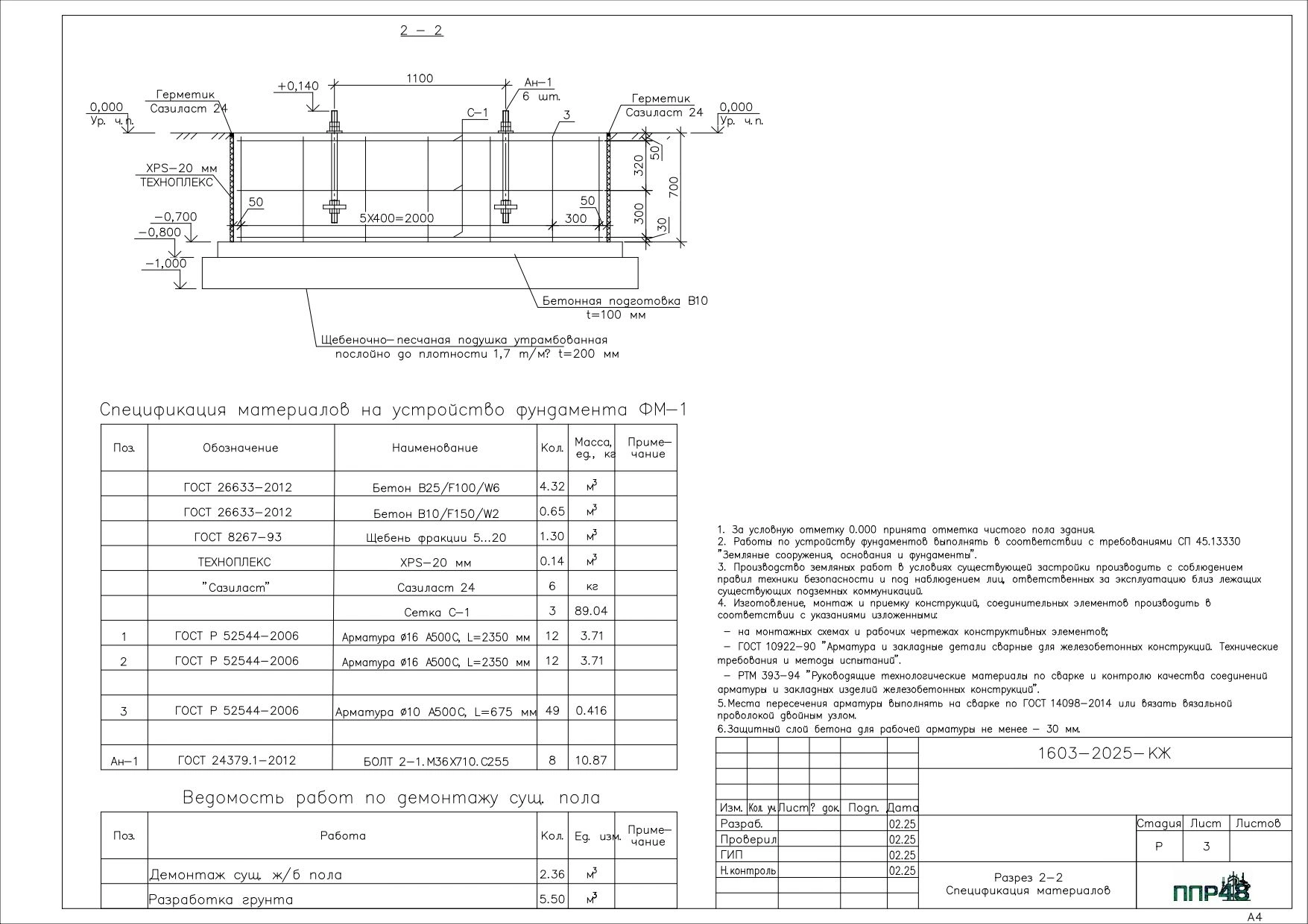

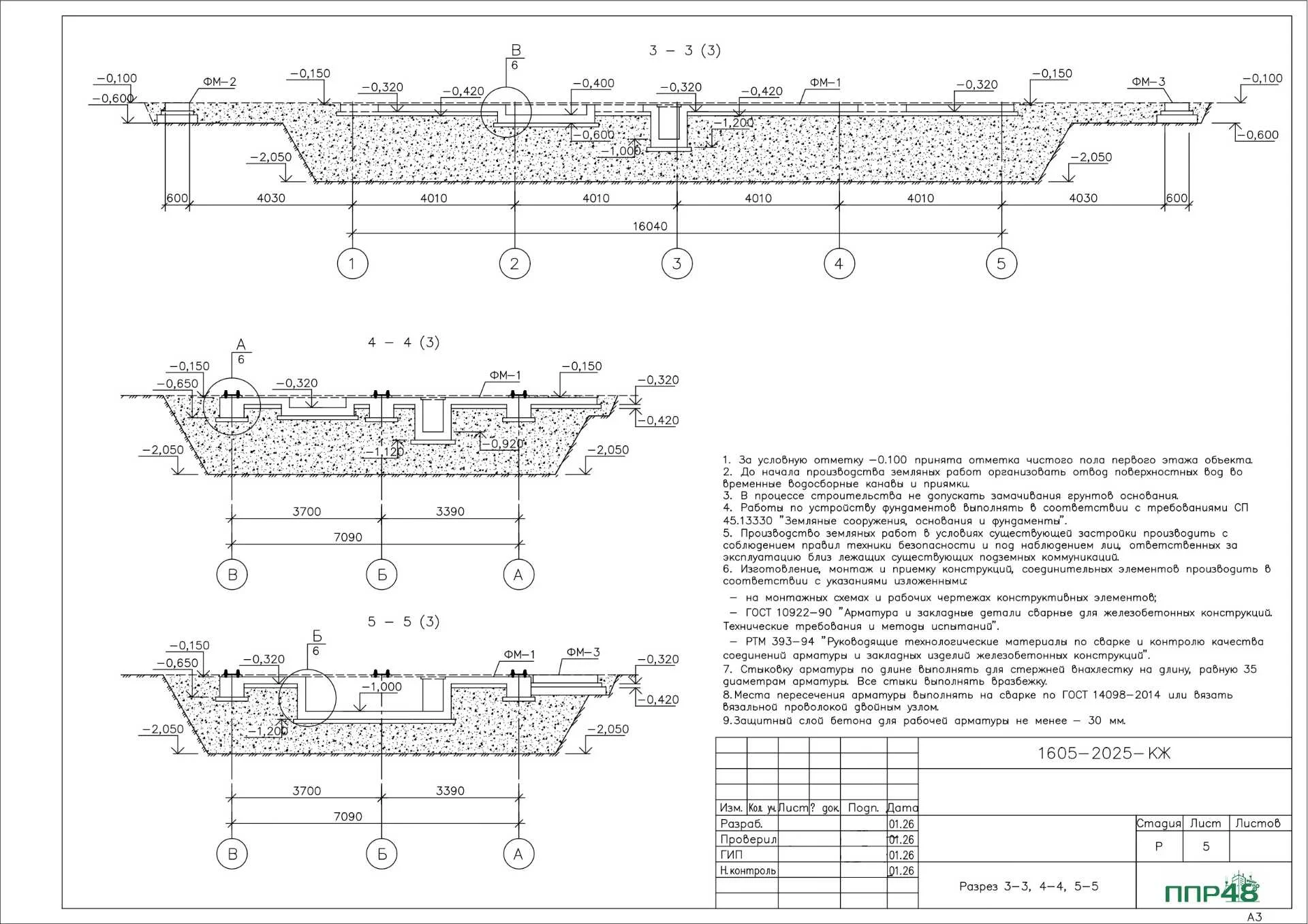

Как и в стадии «П», в стадии «Р» подготавливается комплект чертежей с подробными узлами, однозначными размерами, техническими указаниями, требованиями к качеству выполняемых работ.

Особенности разработки КЖ

Виды конструкций для которых он используется, какой СОФТ используют инженеры

При разработке раздела КЖ учитываются местные условия работы конструкции. Исходя из этого, подбираются материалы, требуемые именно для заданных условий, например, тяжёлые или облегчённые бетоны с марками по прочности, морозостойкости, сопротивлению водополгащению, возможно, с дополнительными параметрами сульфатостойкости и трещиноскости, арматура – свариваемая или не свариваемая арматура возможно с особыми составами стали, предполагаемые соединения на сварке, вязанные или механические.

ВАЖНО! Все необходимые исходные данные, не указанные в ТЗ проектировщик в обязательном порядке запросит у заказчика, а заказчик в свою очередь должен быть готов предоставить недостающую информацию, в противном случае полноценного расчёта не получиться. Расчёты выполняются в СПК, таких как ЛИРА, СКАД и т.п. именно это позволяет подобрать оптимальные параметры конструкции.

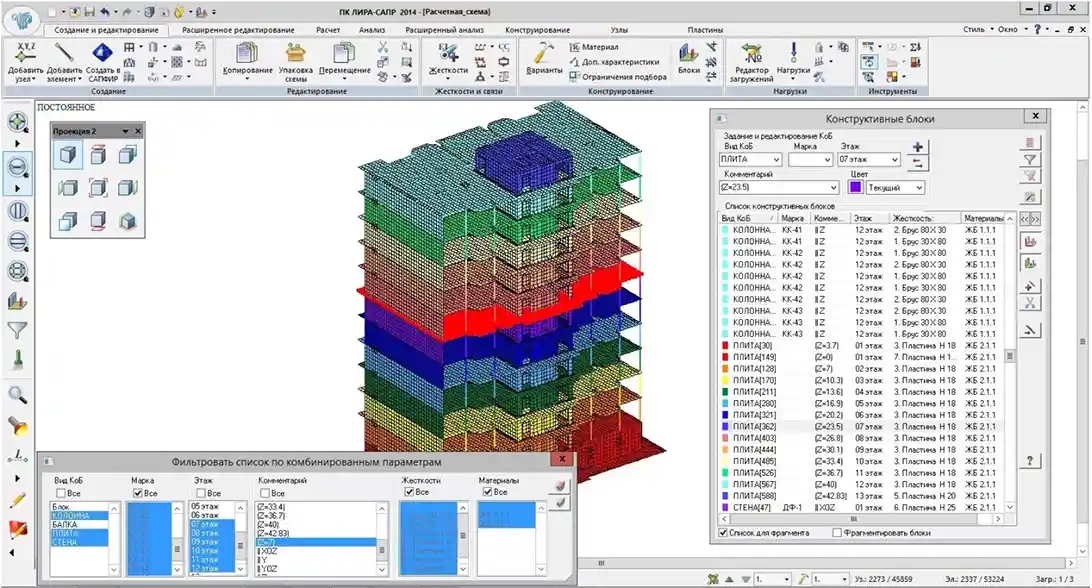

Каркас КЖ в ЛИРА САПР

Факторы, влияющие на стоимость разработки КЖ, у кого и почему стоит заказывать

На стоимость разработки влияет тип конструкции (фундамент, лестница, перемычка, каркас дома и т.д.) размеры конструкции, дополнительные факторы, влияющие на разработку. Например, расчёт силового пола для грузовых автомобилей будет дешевле, чем тот же самый пол устойчивый к кислотам, которые перевозят эти грузовики, или конструкция испытывает сильные нагрузки от ветра, обладает повышенной парусностью, вышеперечисленное потребует дополнительных расчётов.

Заказывать расчёты нужно у проверенных проектировщиков, имеющих большой опыт в проектировании КЖ конструкций, как правило, проектировщики нечасто проектируют другие разделы конструкторской документации, предпочитая развиваться в одном.

Наши специалисты обладают необходимой компетенцией и многолетним опытом в области расчётов железобетонных конструкций и готовы выполнить для Вас данные расчёты и составить комплекты стадии «П» и «Р».
