Работа крана: характеристики и схемы выполнения операций

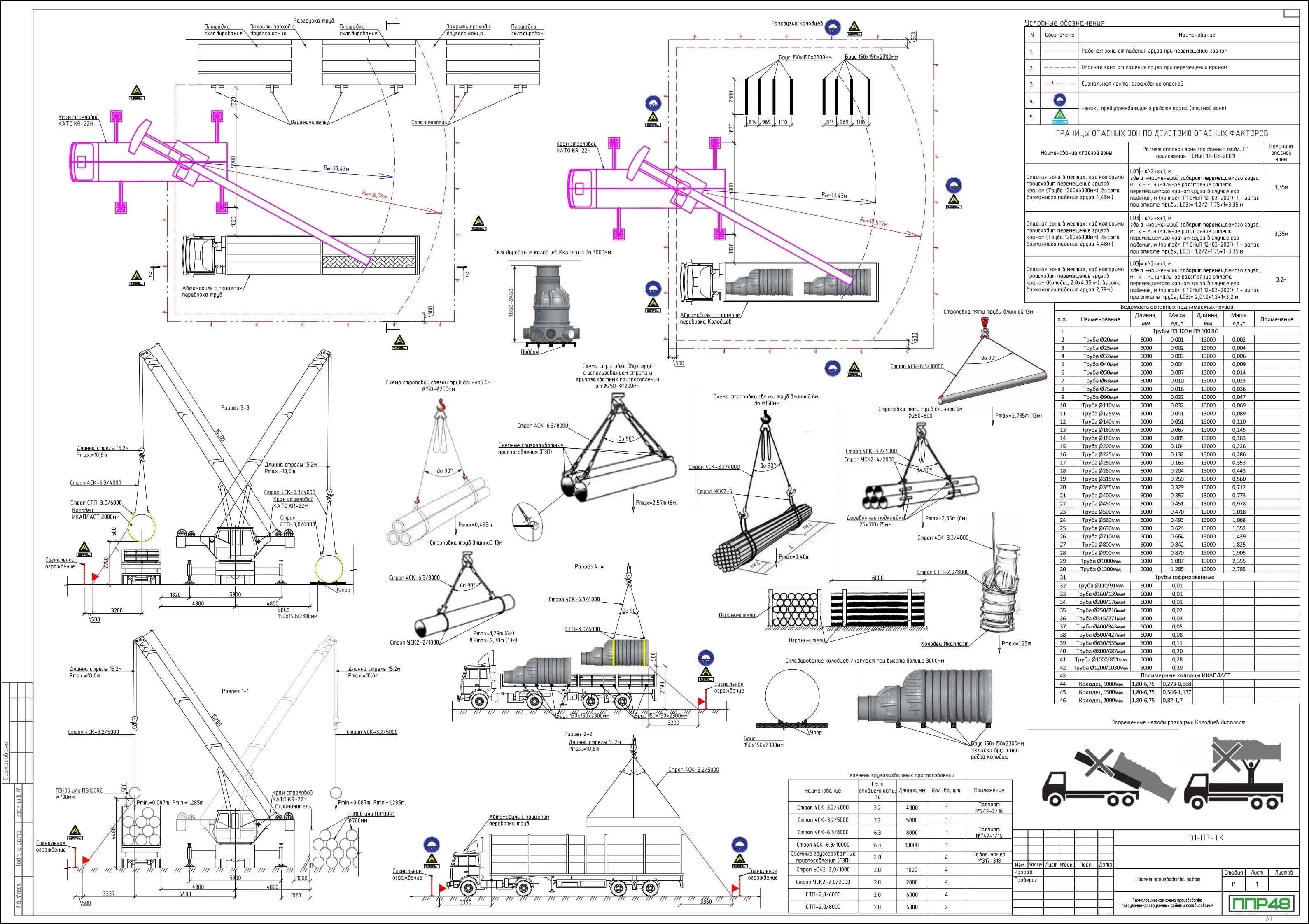

ТК: план установки автокрана у строительного объекта — Технологические карты производства работ кранами

Специалисты нашей компании имеют богатый опыт в разработке технологических карт (ТК) производства работ кранами всевозможных видов и модификаций. За время нашей работы мы разработали сотни технологических карт данного типа для заказчиков из строительной и промышленной отраслей.

В нашей работе мы всегда учитываем технические характеристики кранов, принимая во внимание такие параметры, как грузоподъемность и вылет стрелы. Все наши проекты содержат конкретные указания по работе грузоподъемной техники, а также указания по охране труда и технике безопасности для машиниста крана, стропальщиков, монтажников и т. д.

Скачать перечень данных

Виды технологических карт с использованием грузоподъемной техники

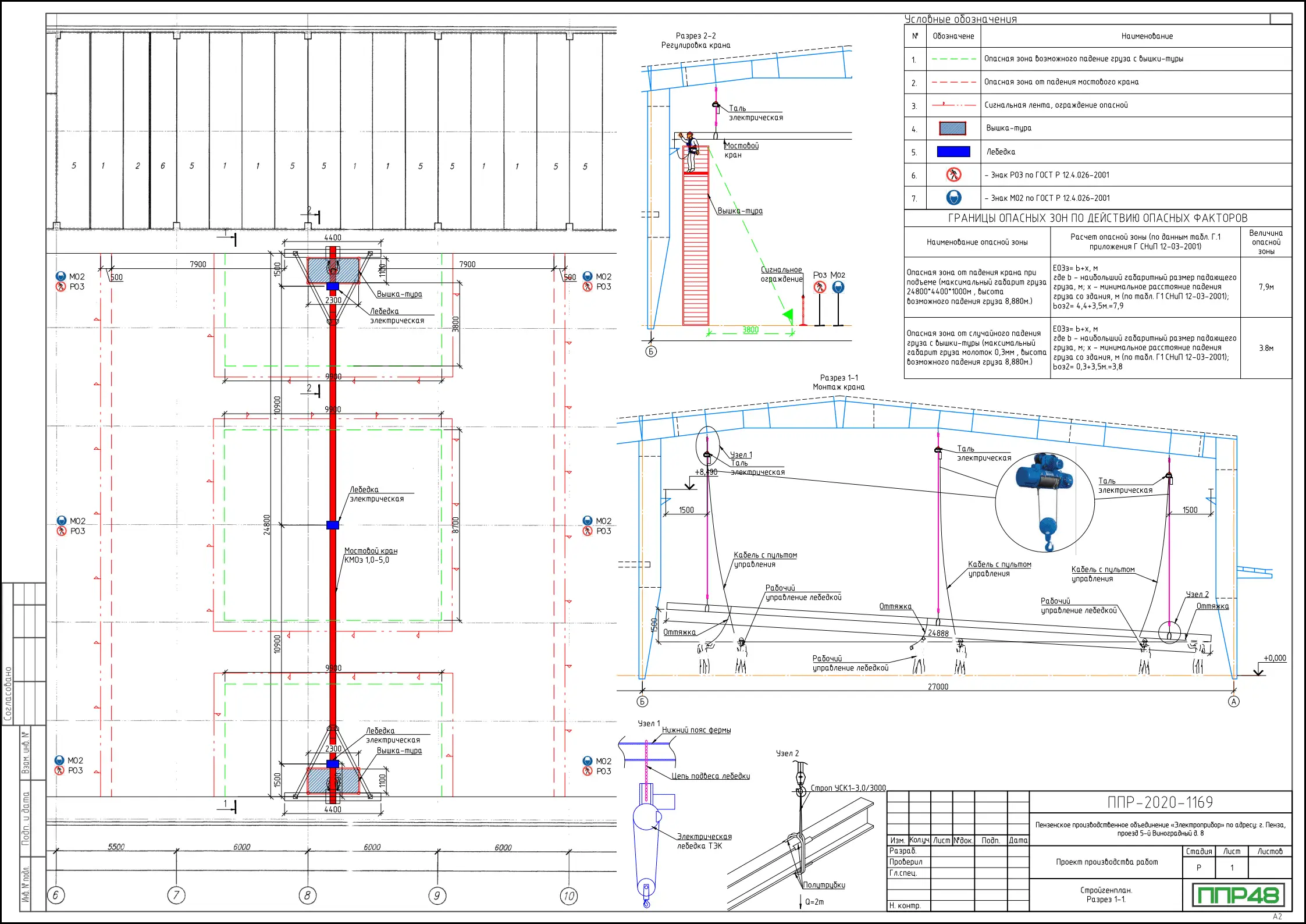

ТК: схемы складирования элементов ограждения котлована — Технологические карты производства работ кранами

Наша организация разрабатывает ТК кранами с 2016 года. За это время мы стали постоянными контрагентами по выполнению ТК для сотен промышленных предприятий и строительных компаний. Чаще всего нам приходилось сталкиваться с изготовлением следующих типов ТК для работы грузоподъемной техники:

  • Технологическая карта работы автомобильного крана;
  • Технологическая карта работы мостовой кран-балки;
  • Технологическая карта работы мостового крана-манипулятора;
  • Технологическая карта работы башенного крана;
  • Технологическая карта работы несколькими кранами;
  • Технологическая карта работы козлового крана;
  • Технологическая карта работы портального крана.

В процессе разработки каждого документа мы всегда внимательно относимся к пожеланиям заказчика, проводим детальный анализ исходных данных, учитываем индивидуальные особенности выполнения строительно-монтажных работ или производственных циклов на промышленных предприятиях.

Состав ТК крана: схемы работы, строповка и опасные зоны

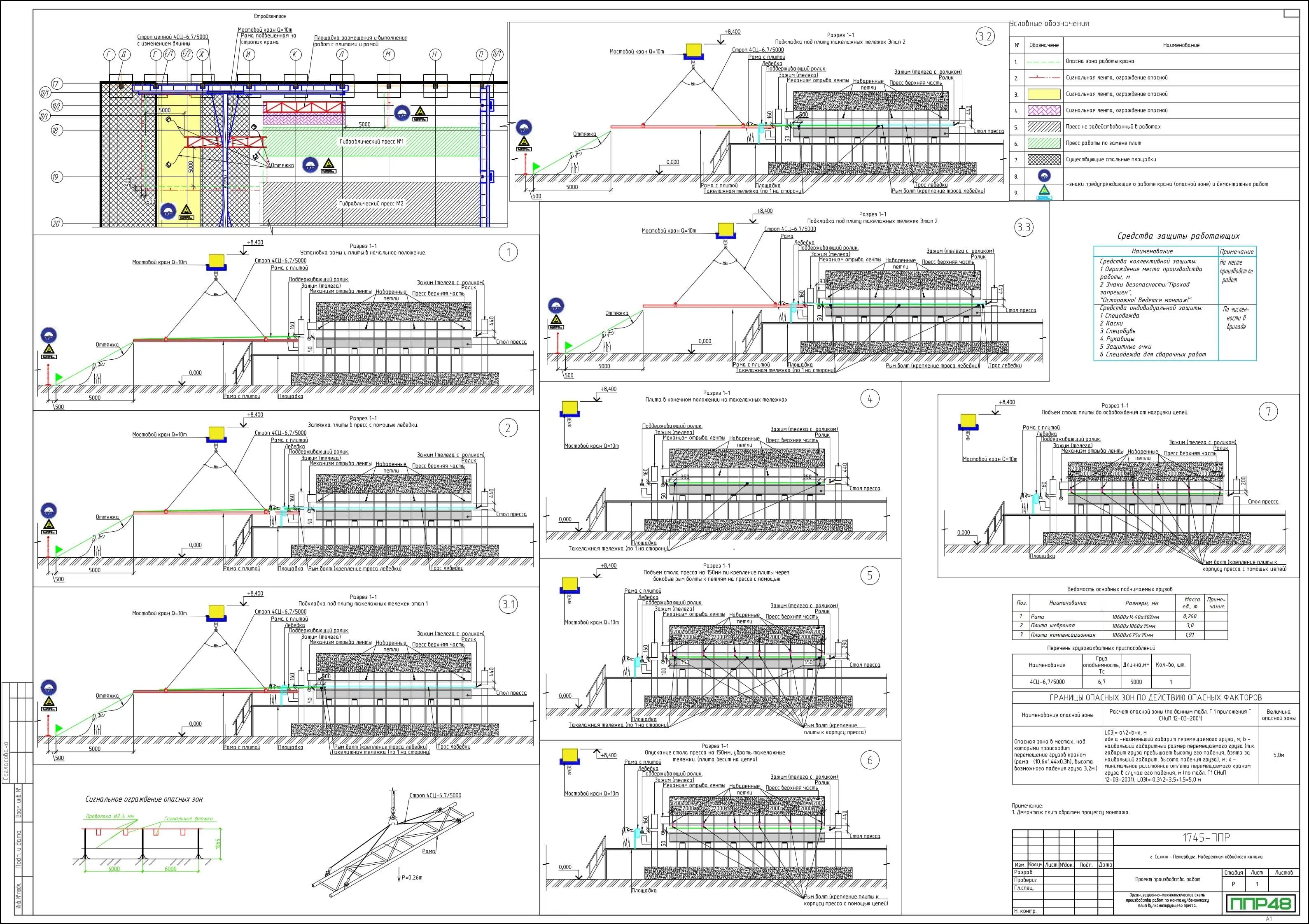

ТК: схема определения безопасного расстояния до котлована — Технологические карты производства работ кранами

ТК работы крана состоит из пояснительной записки и графической части и в общем виде выглядит следующим образом:

  1. Титульный лист
  2. Лист согласования
  3. Лист ознакомления
  4. Пояснительная записка
    1. Область применения
    2. Общие положения
    3. Организация производства работ
    4. Технология производства работ
    5. Материально-технические ресурсы (состав бригад, техническое оснащение, машины и механизмы)
    6. Охрана труда и техника безопасности
  5. Приложения
    1. Организационно-технологическая схема производства работ (чертеж AutoCAD)
    2. Схема строповки грузов
    3. Таблица масс грузов
    4. Паспорта, сертификаты на технику, изделия и материалы и т.д.

Компоновку графических схем мы обычно выполняем следующим образом:

  • планы и разрезы;
  • узлы строповки конструкций;
  • расчет и графическое отображение рабочих/опасных зон работы крана;
  • указатели направлений движения строительной техники;
  • места стоянки и отдыха грузоподъемной техники;
  • знаки безопасности и сигнальные ограждения по ГОСТ-12.4.026-2015;
  • спецификации;
  • условные обозначения и т.д.

В процессе изготовления ТК необходимо учитывать требования нормативных документов. В них содержатся правила по безопасной эксплуатации кранов, нормы по транспортировке материалов, указания по эксплуатации техники.

Состав обновлённых нормативных материалов
  • В архиве ГОСТ 7890-93 заменён на ГОСТ 34589-2019 с поправками ИУС 1-2021, 3-2022, 8-2022, 8-2023, 5-2024 и 12-2024. Область нового стандарта — мостовые и козловые краны.
  • Обновлены копии: ГОСТ 13556-2016 с поправками ИУС №1 за 2021 год и №7 за 2023 год. Листы поправок включены в конец соответствующих PDF.
Ведущий эксперт по разработке

Сколько стоит подготовка документации

Пакет «Базовый»

от 15 000 ₽
С помощью ручного инструмента
  • Состав:
    • Пояснительная записка (ПЗ)
    • Таблицы, ведомости, спецификации
Срок от 1 дня
Рассчитать точную стоимость

Пакет «Премиум»

По согласованию
Полный комплект ТК
  • Состав:
    • Приоритетная разработка в сжатые сроки
    • Персональный менеджер
    • Индивидуальный состав проекта с учетом внутренних регламентов
    • Оперативные правки и доработки
    • Сопровождение проекта от 2 лет
Рассчитывается индивидуально
Рассчитать точную стоимость

Исходные данные для разработки технологической карты работы крана

Что необходимо предоставить:

  • Рабочие чертежи по технологическому процессу: АР, КЖ, КМ и другие разделы
  • Перечень техники, оборудования, инструментов и оснастки для выполнения работ
  • Фотографии объекта и конструкций, на которых будут выполняться работы
  • Ведомость объёмов работ и внутренние регламенты площадки

Документы желательно прислать в редактируемом формате. Если перечень техники ещё не определён, поможем с подбором.

Полный перечень исходных данных PDF · 1 стр.
  • PDF
  • DWG
  • DOC
  • XLS
  • JPG

Отзывы наших клиентов

Разработка строительной документации

ППР, технологические карты и строительные генеральные планы

По всей России

Работаем дистанционно, независимо от расположения объекта

48
От двух дней*

Срок подготовки зависит от объёма и сложности проекта

Сопровождение

Бесплатно устраняем замечания и корректируем документацию

Обсудим вашу задачу?Пришлите исходные данные — рассчитаем сроки и стоимость

Вопрос / ответ

Ответы на самые популярные вопросы о разработке документации

Для каких операций применяют технологическую карту производства работ кранами?

Технологическую карту применяют для перемещения грузов, монтажа и демонтажа конструкций с использованием грузоподъемной техники. Она также охватывает подачу материалов в зону строительно-монтажных работ.

Какие характеристики крана учитывают при подготовке технологической карты?

При разработке учитывают технические характеристики крана, включая грузоподъемность и вылет стрелы. В документе приводят конкретные указания по работе грузоподъемной техники.

Кому предназначены указания по охране труда в технологической карте работы крана?

Указания по охране труда и технике безопасности предусматривают для машиниста крана, стропальщиков и монтажников. Они включаются вместе с указаниями по работе техники.

Для каких кранов можно подготовить технологическую карту?

Разрабатываем технологические карты для автомобильного крана, мостовой кран-балки, мостового крана-манипулятора, башенного, козлового и портального кранов. Также готовим карту для работы несколькими кранами.

Что входит в состав технологической карты работы крана?

Карта состоит из пояснительной записки и графической части. В состав включают титульный лист, листы согласования и ознакомления, разделы об организации и технологии работ, ресурсах, охране труда, технике безопасности и приложения.

Какие сведения содержит графическая часть технологической карты крана?

В графической части могут быть организационно-технологическая схема, схема строповки грузов, таблица масс грузов, паспорта и сертификаты на технику, изделия и материалы. Схемы включают планы и разрезы, узлы строповки, рабочие и опасные зоны крана, направления движения техники, места стоянки, знаки безопасности и сигнальные ограждения по ГОСТ-12.4.026-2015.

Какие требования нужно учитывать при изготовлении технологической карты крана?

Необходимо учитывать требования нормативных документов. В них установлены правила безопасной эксплуатации кранов, нормы транспортировки материалов и указания по эксплуатации техники.
