Профессиональная разработка схем строповки
С 2016 года наша компания занимается разработкой и изготовлением как индивидуальных, так и типовых схем строповок грузов.
Мы выполняем чертежи и схемы в рамках подготовки проектов производства работ подъемными сооружениями (ППРпс), а также технологических карт погрузки, обвязки и кантовки грузов (ТК ПРР). Кроме того, наши специалисты разрабатывают схемы как самостоятельные документы, которые служат четким руководством для стропальщиков и машинистов при выполнении опасных производственных операций, связанных с подъемом, перемещением и монтажом стандартных, длинномерных и негабаритных изделий.
Все разрабатываемые нами документы строго соответствуют требованиям действующих нормативных актов - федеральных норм и правил в области промышленной безопасности, ГОСТ Р 21.101-2020, СП 48.13330.2019, а также внутренним регламентам заказчика. Мы гарантируем, что каждая схема учитывает реальные условия эксплуатации: тип грузозахватного приспособления, массу и габариты груза, центр тяжести, способы строповки и углы натяжения ветвей строп. Особое внимание уделяется визуализации: наши инженеры создают не только классические 2D-чертежи, но и трехмерные модели, позволяющие наглядно представить процесс зацепки и исключить ошибки еще на этапе проектирования.
Наиболее часто встречающиеся в практике нашей компании типы и способы строповок
Начиная с 2016 года специалистами нашей организации было разработано более 2000 схем строповок, и эта цифра постоянно растет. Обычно они включают в себя 2 обязательных компонента: тип груза и вид грузозахватного приспособления. В случаях, когда на схеме строповки указывают работу подъемного сооружения (ПС), оно становится 3 компонентом чертежа.
Классификация по типам грузов
Чаще всего нам приходилось сталкиваться с изготовлением следующих типов схем строповок:

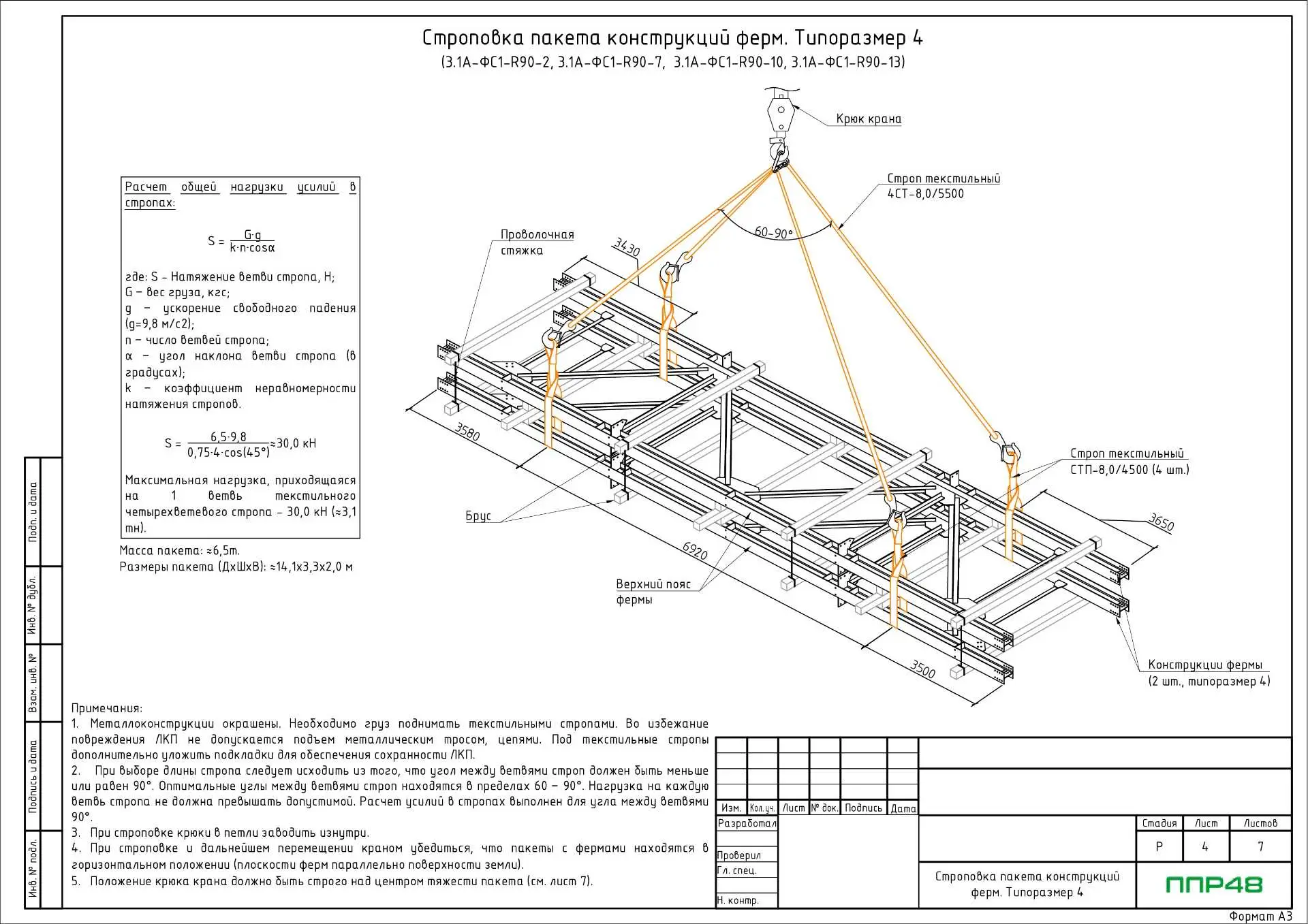

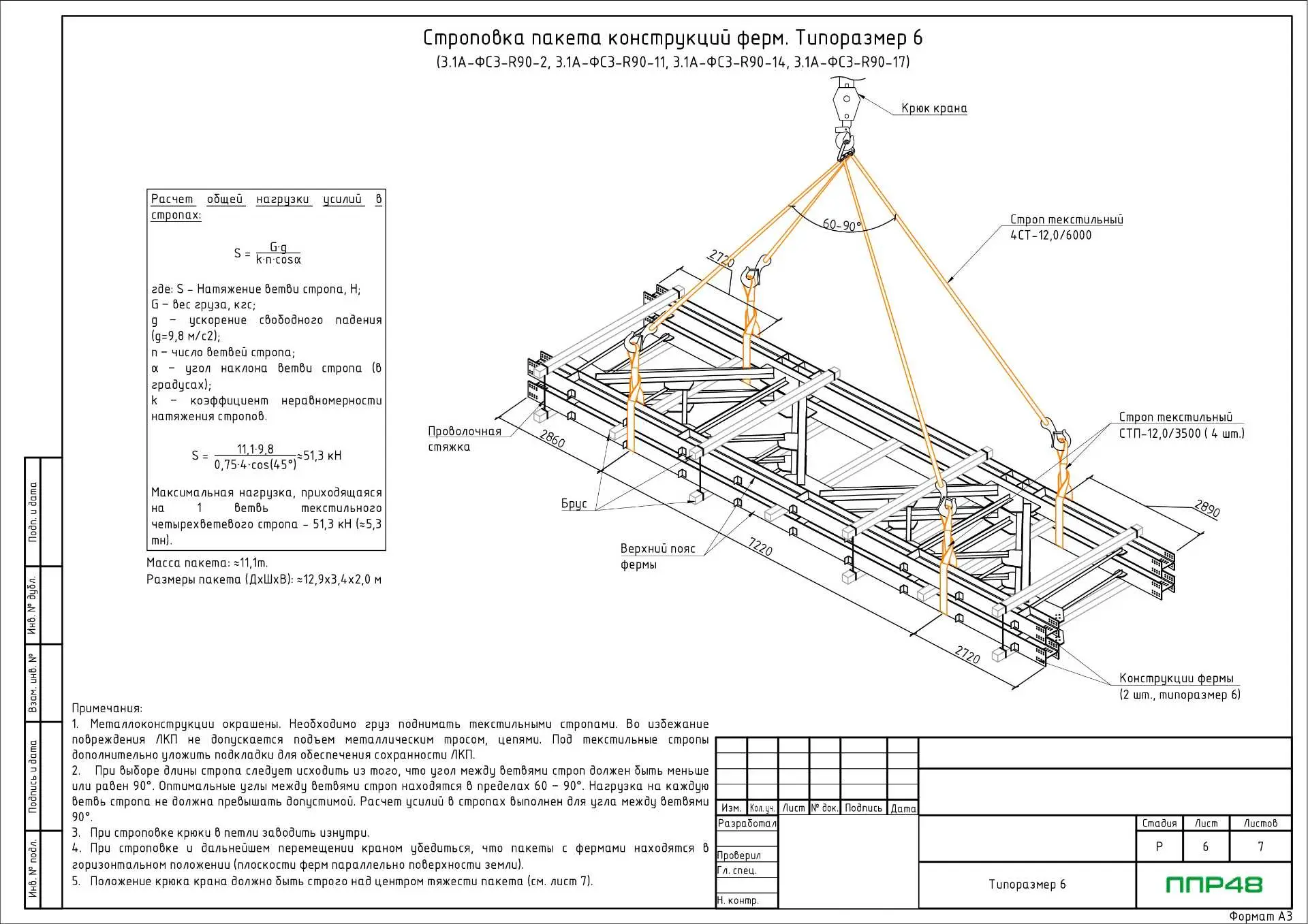

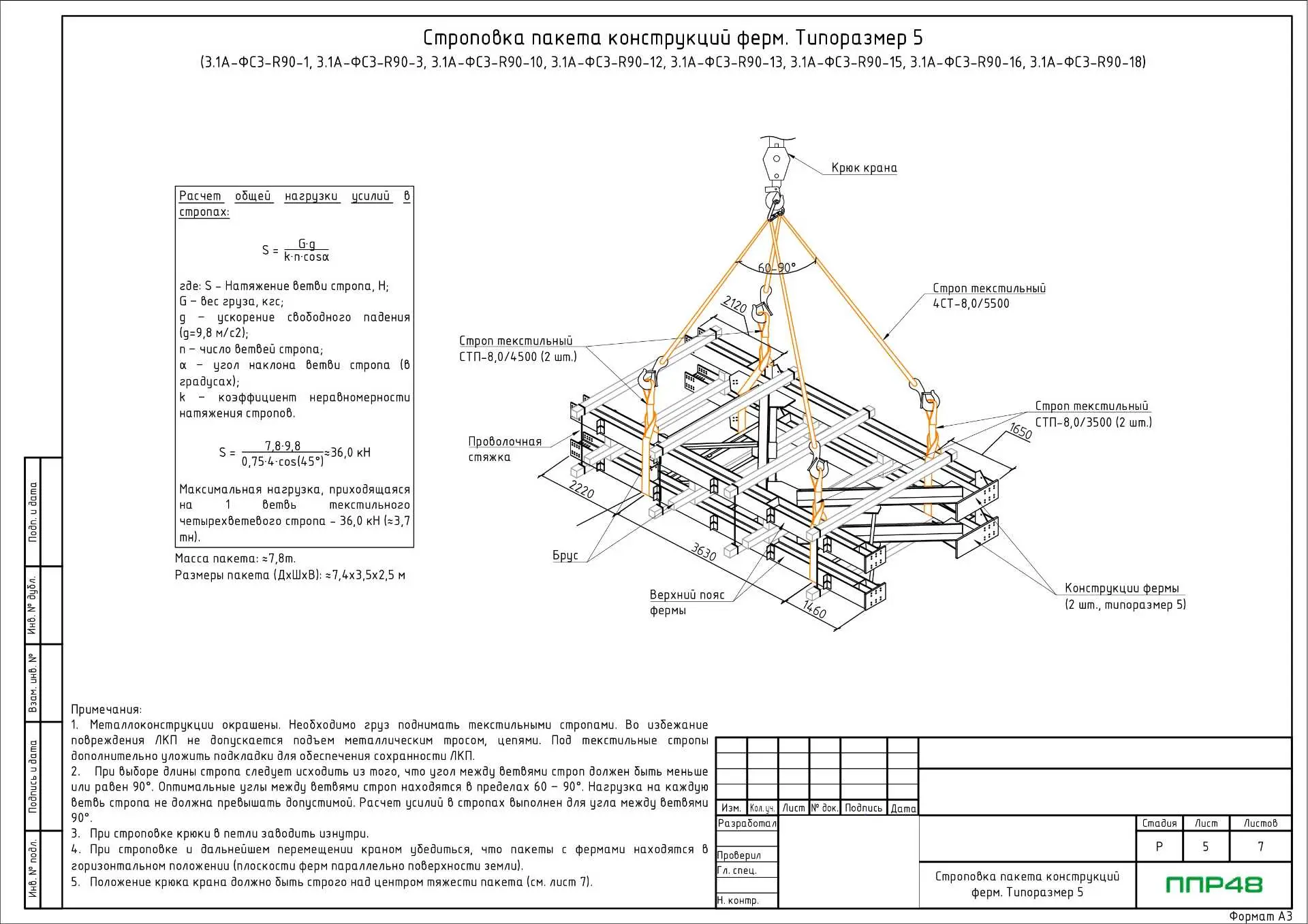

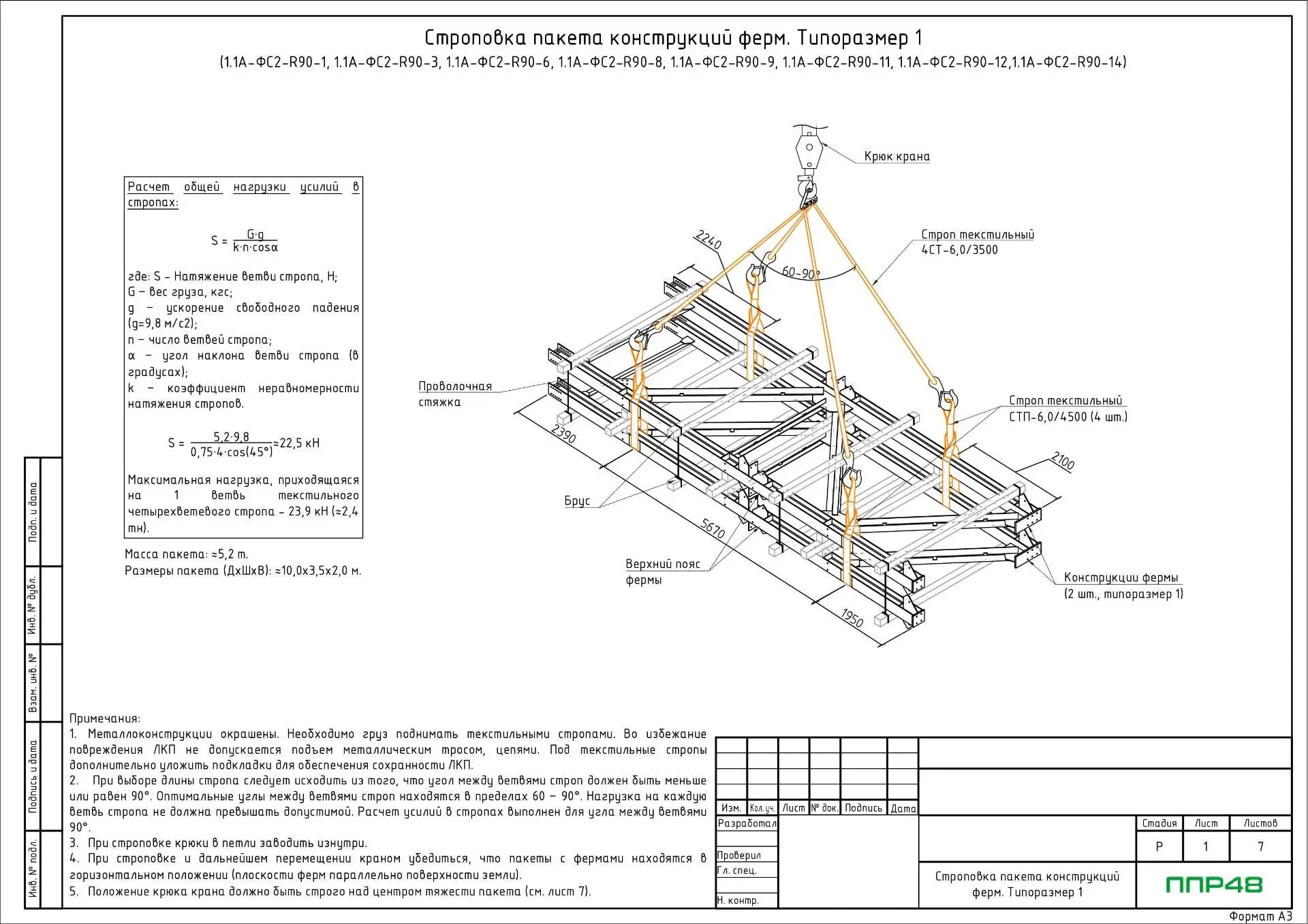

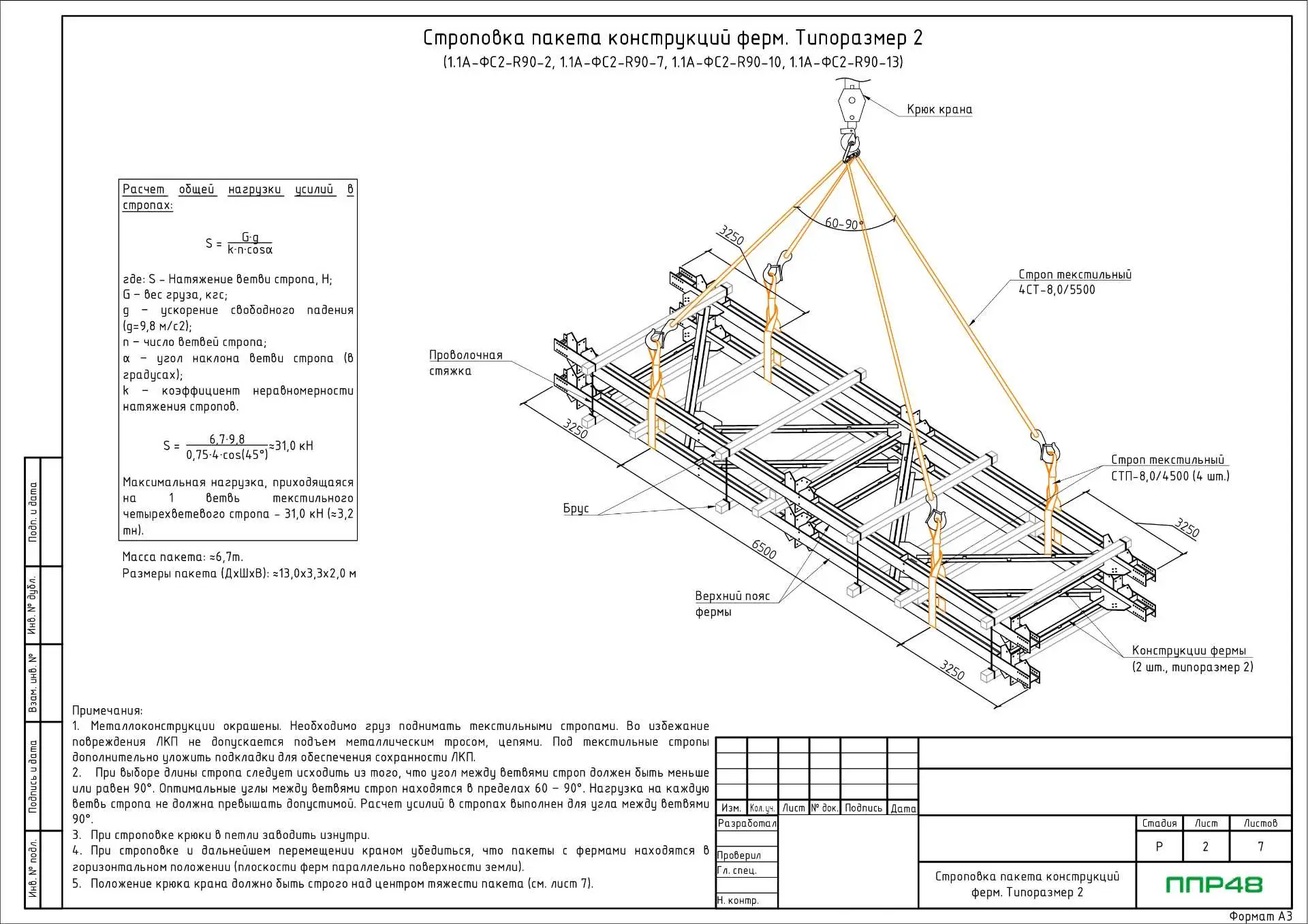

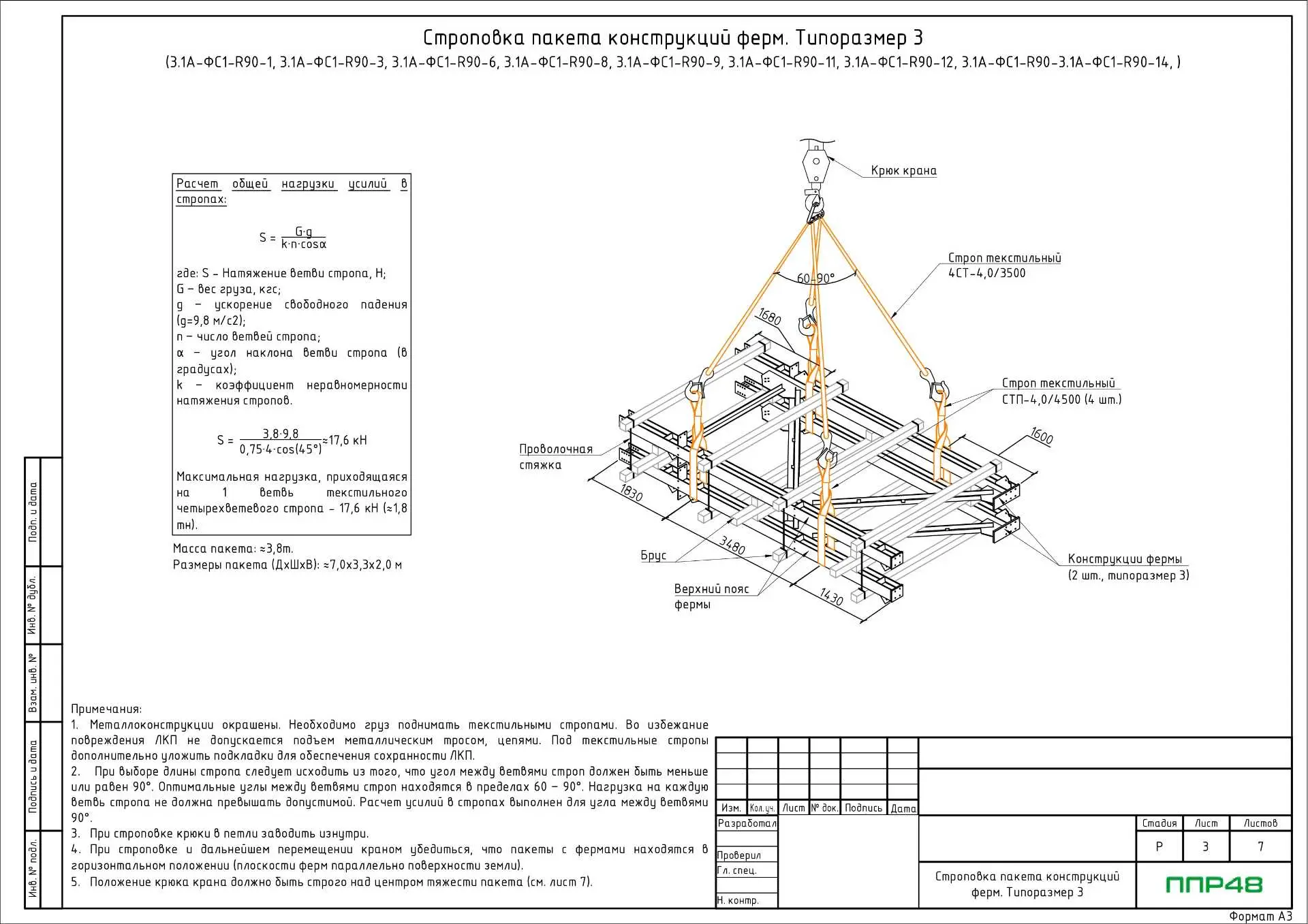

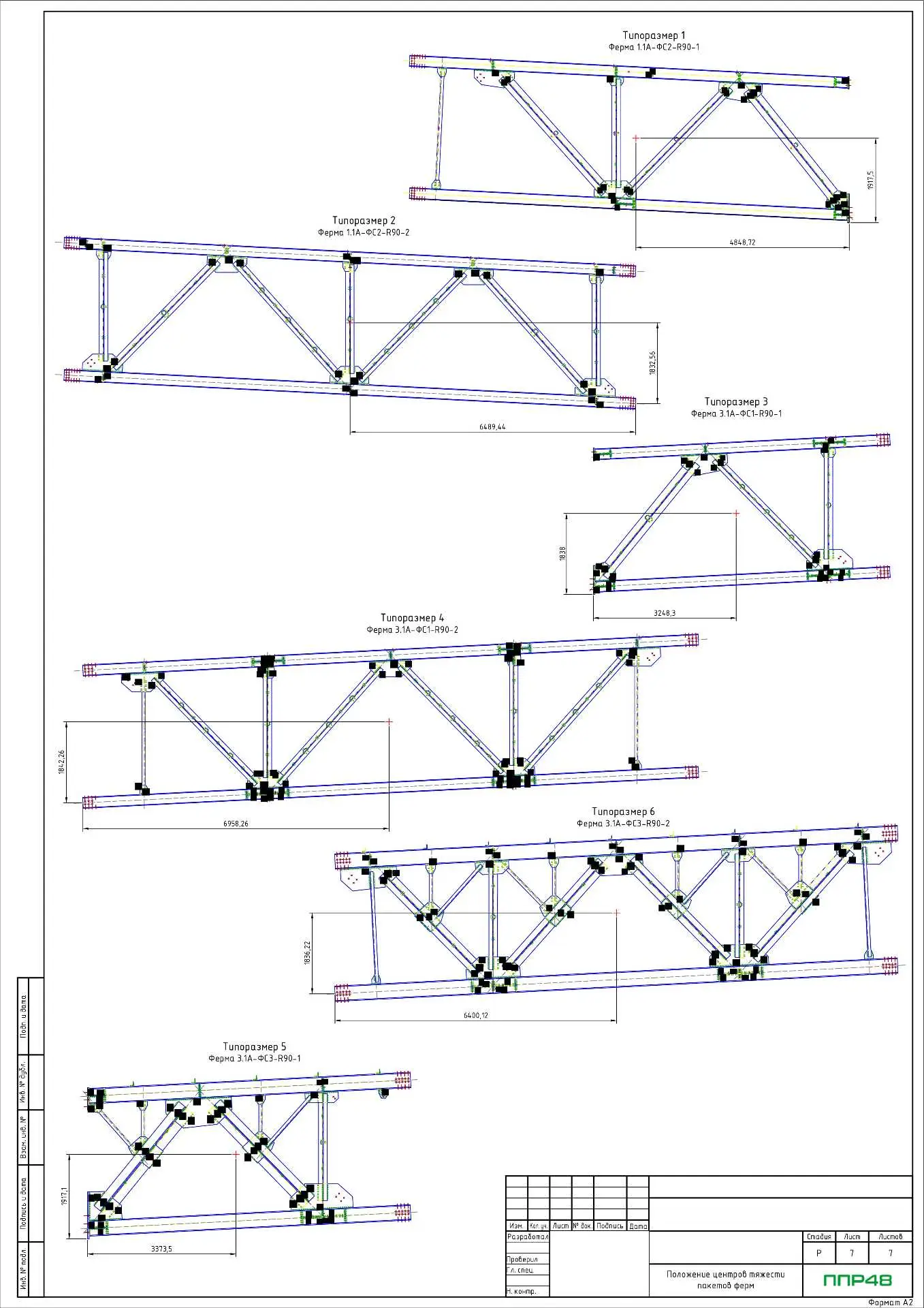

- Схемы строповок металлоконструкций, таких как: различные типы рельсов, металлические фермы, металлопрокат, металлокаркас, профлист, рамы, балки, колонны, листы проката и т.д.

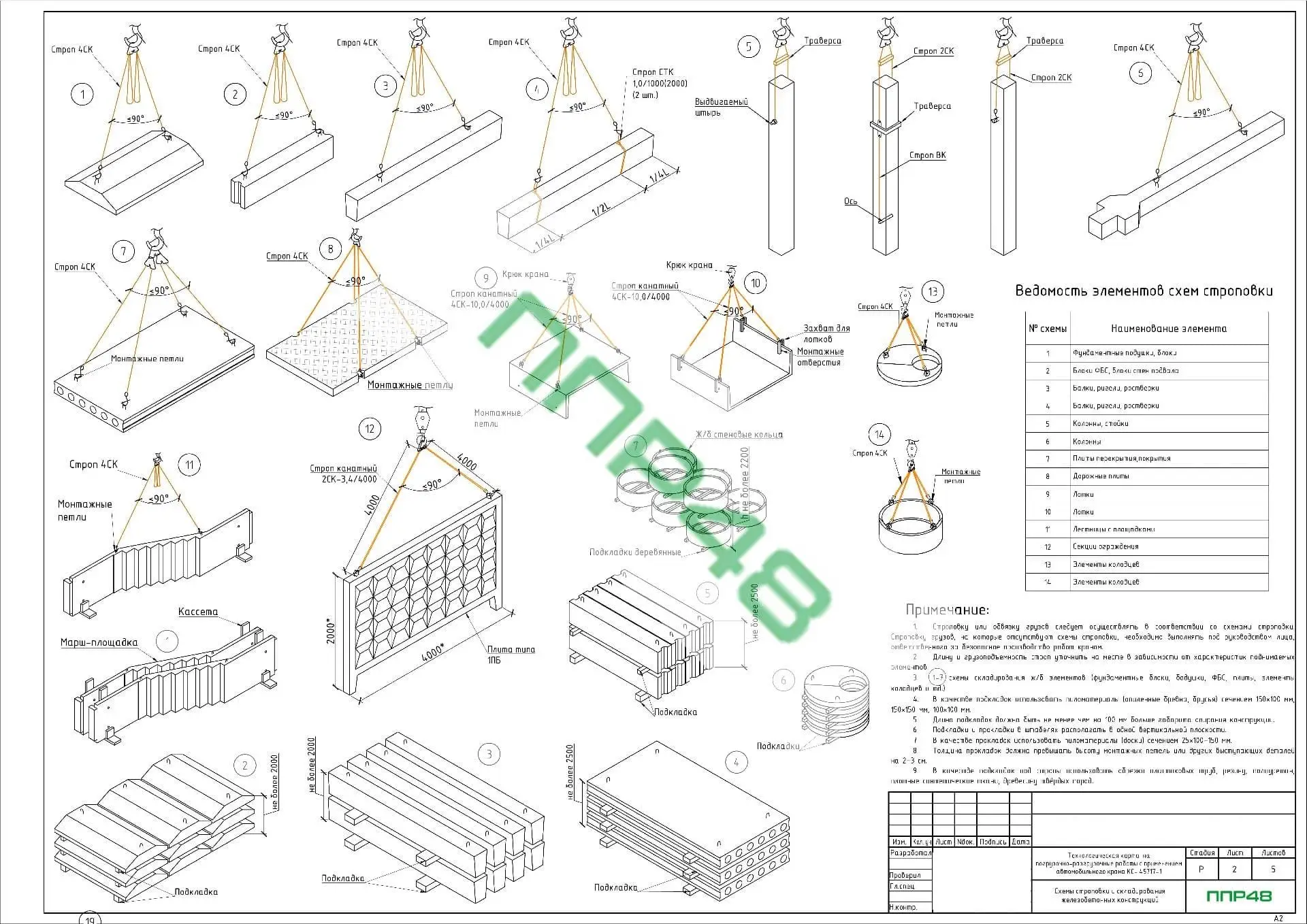

- Схемы строповок железобетонных изделий, среди которых: сваи, фундаментные блоки, ж.б. фермы, плиты покрытий и перекрытий, опоры, стеновые панели и т.д.

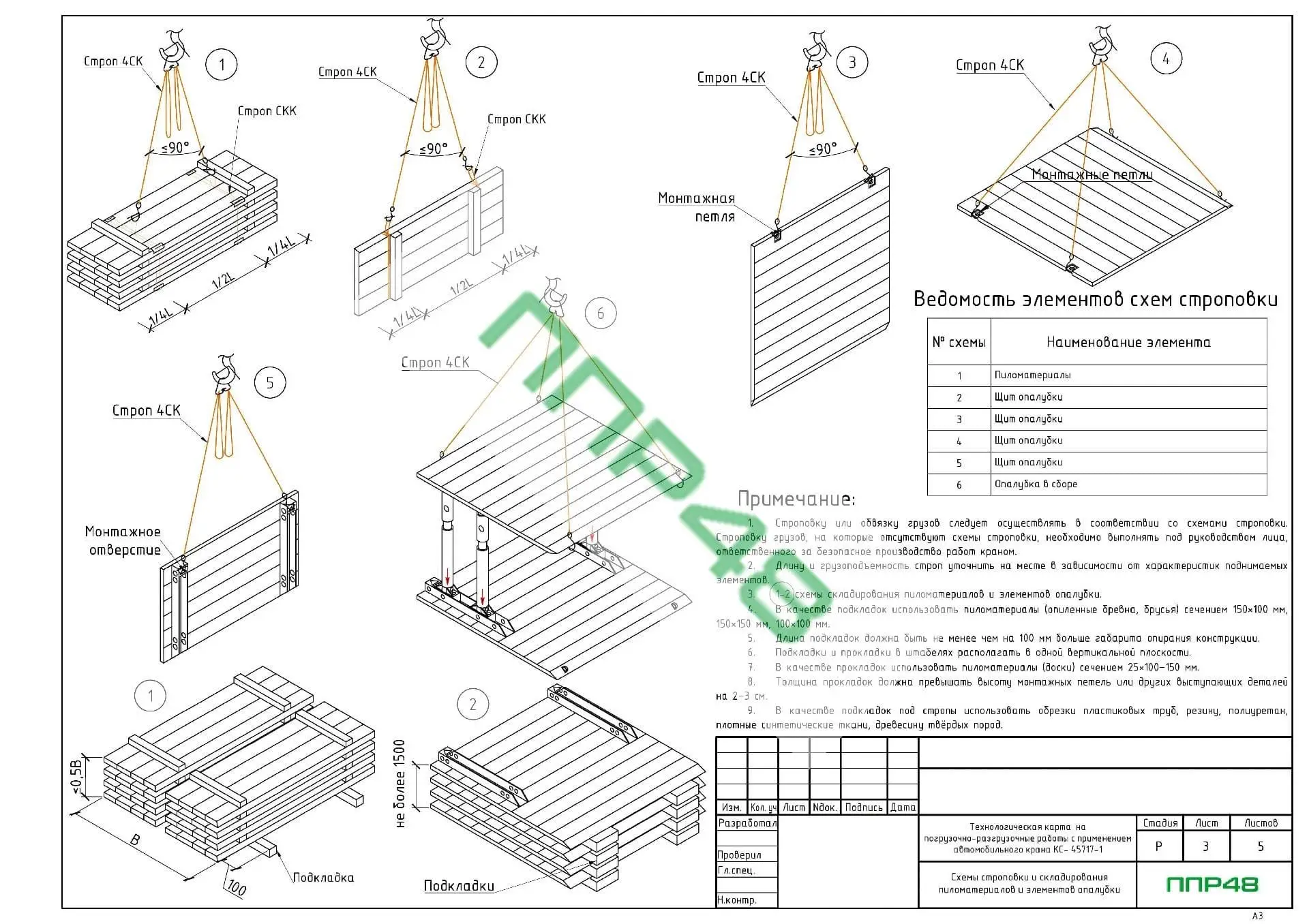

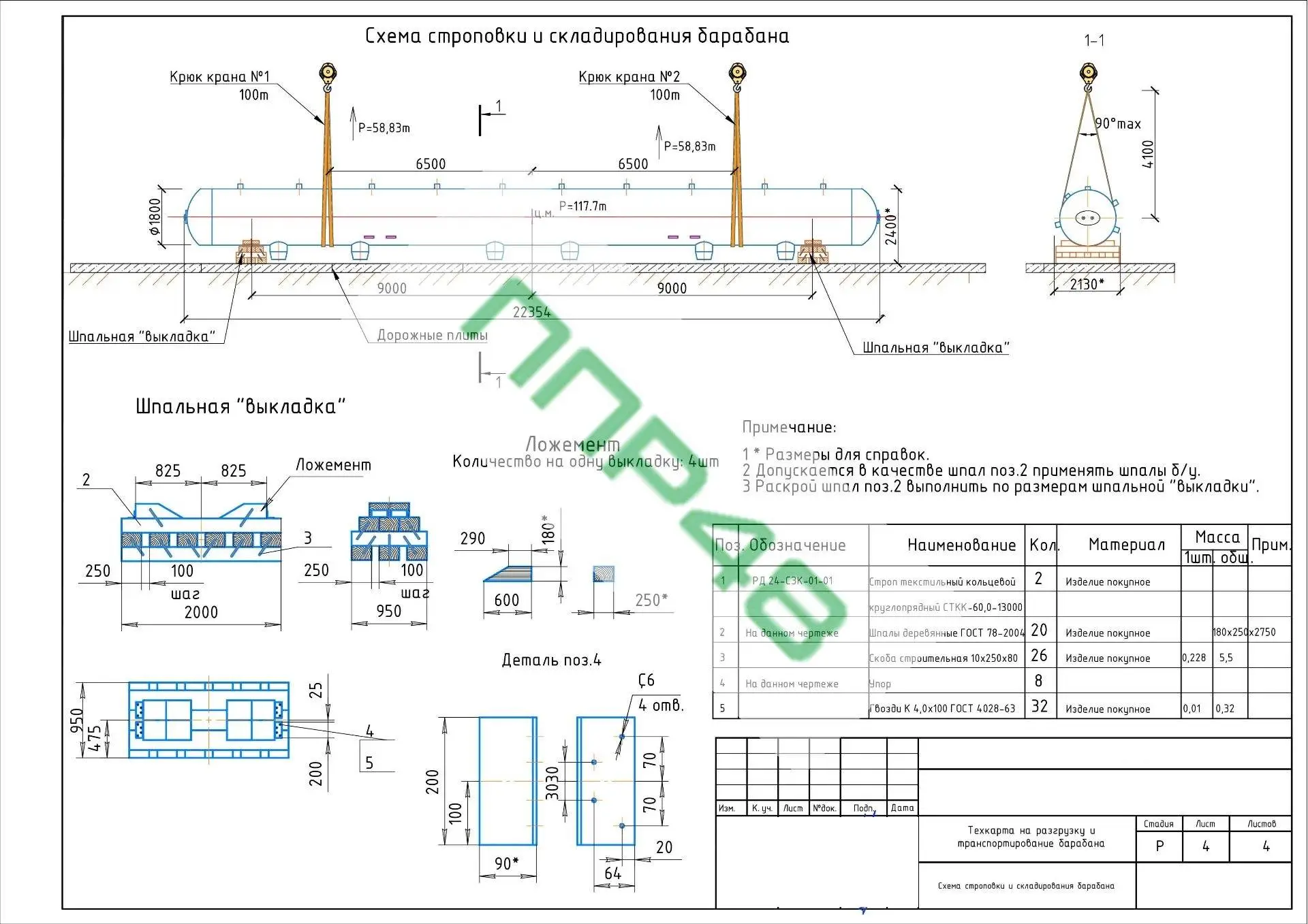

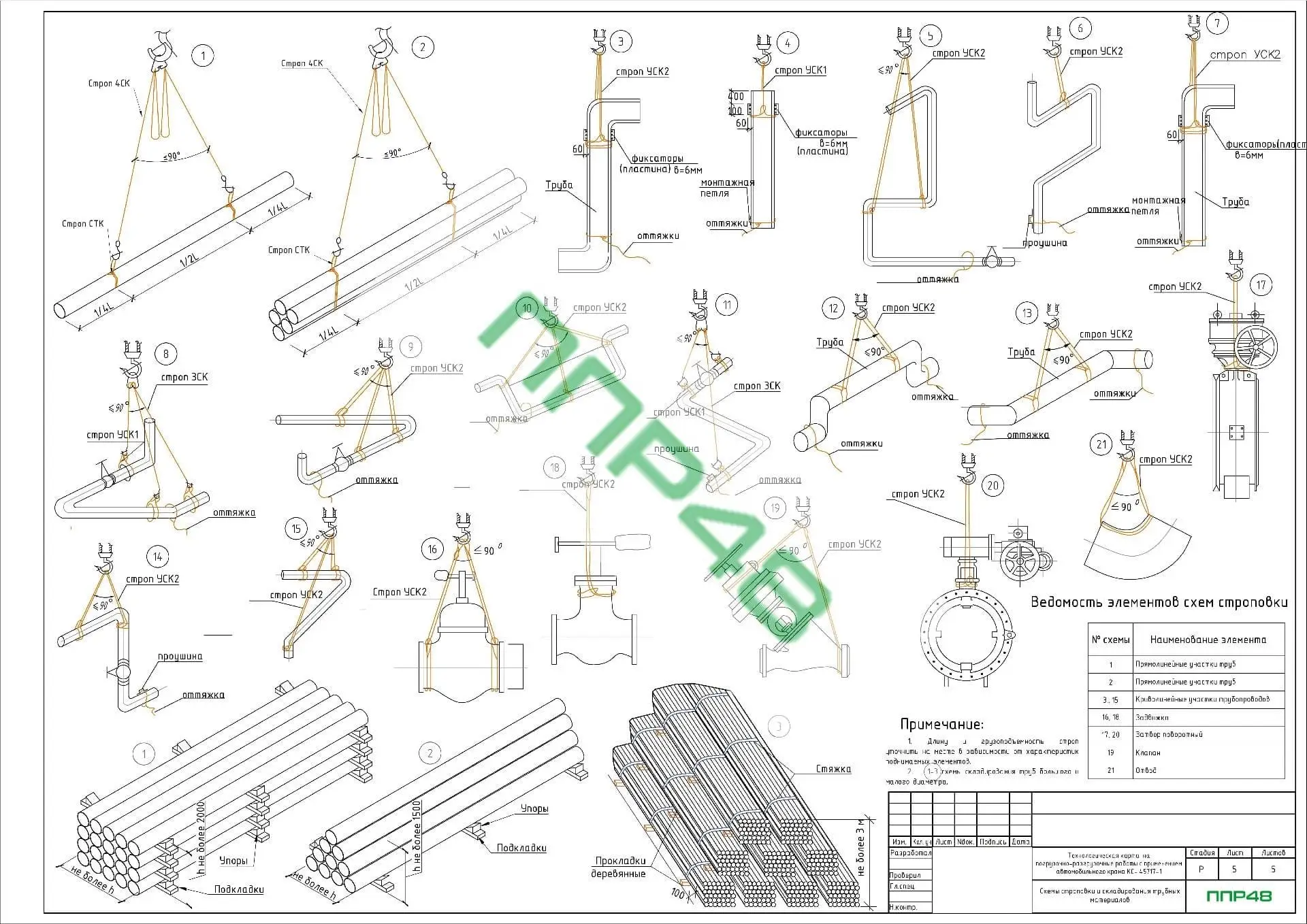

- Схемы строповок строительных материалов, таких как: трубы и задвижки, арматура, кирпичи, опалубка, сэндвич-панели, кабельные барабаны, пиломатериалы, различные кольца, канаты, проволока и т.д.

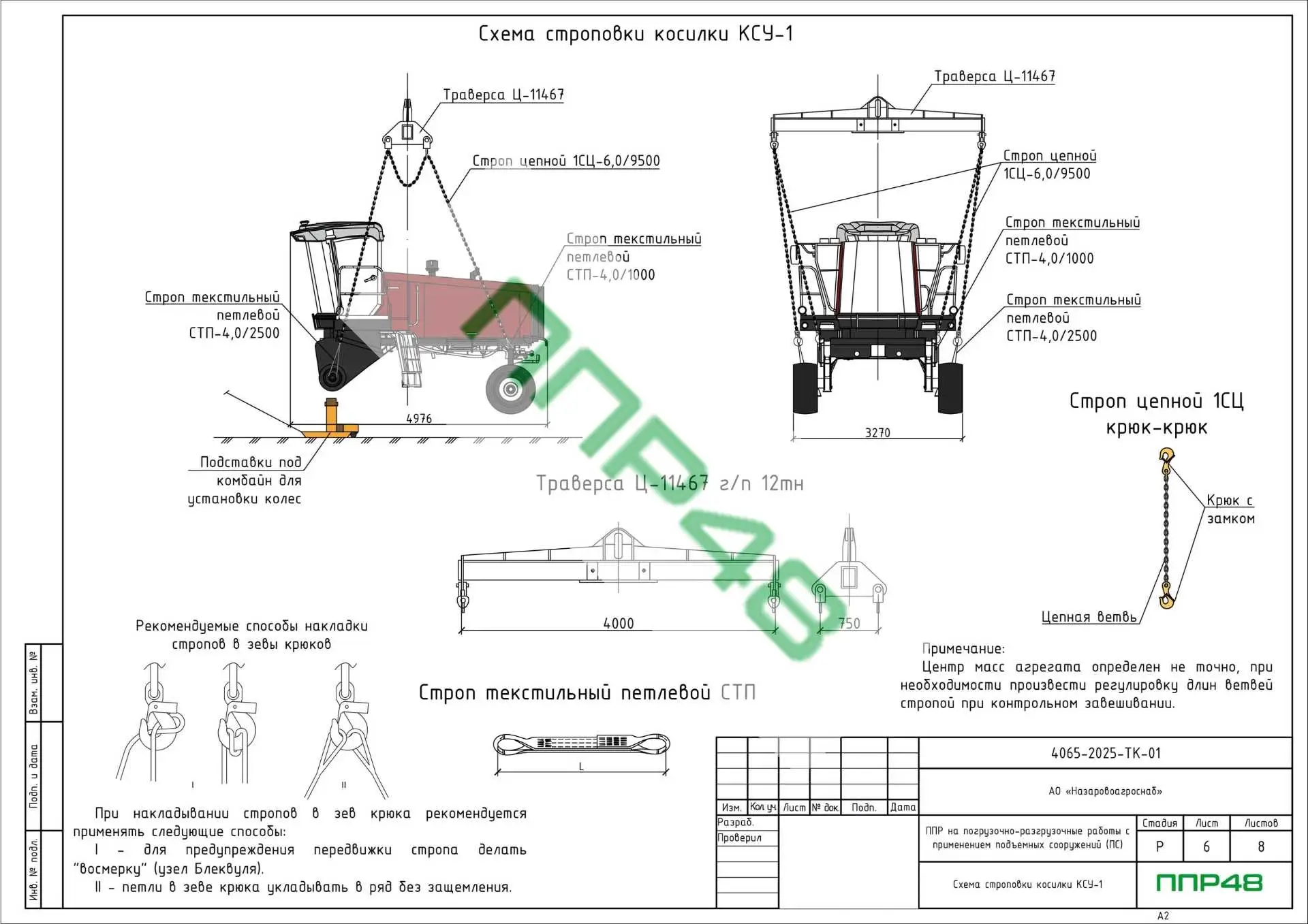

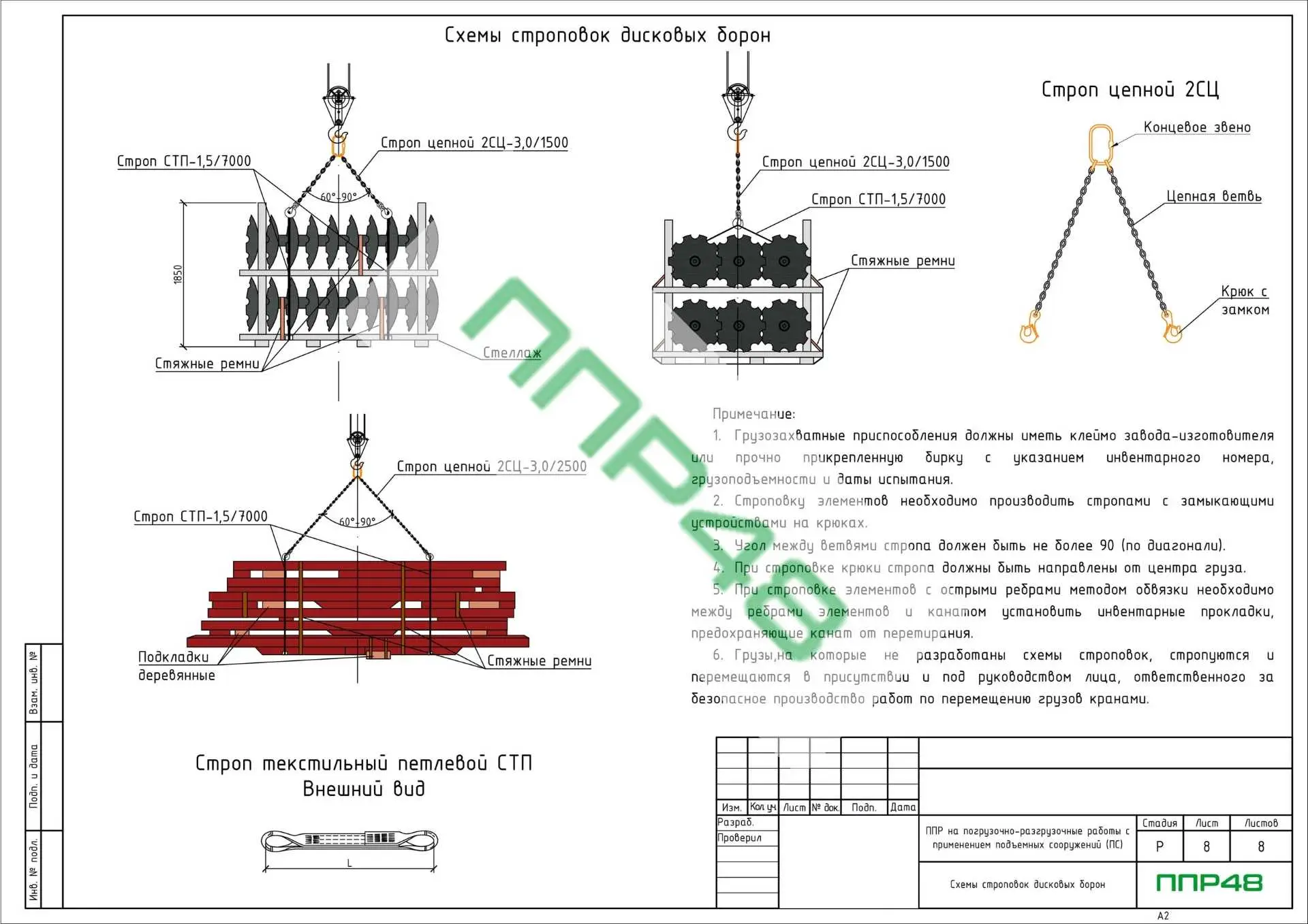

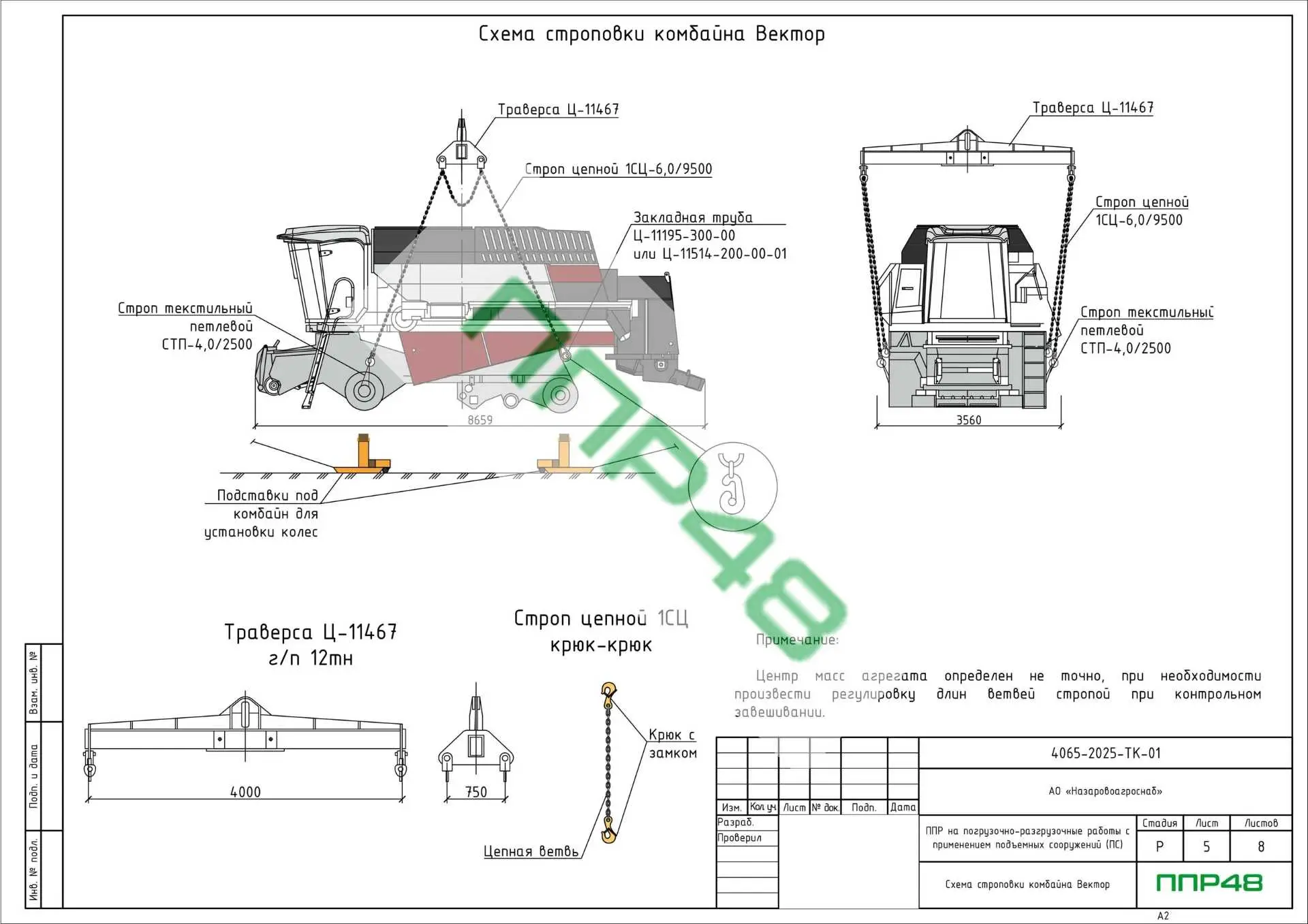

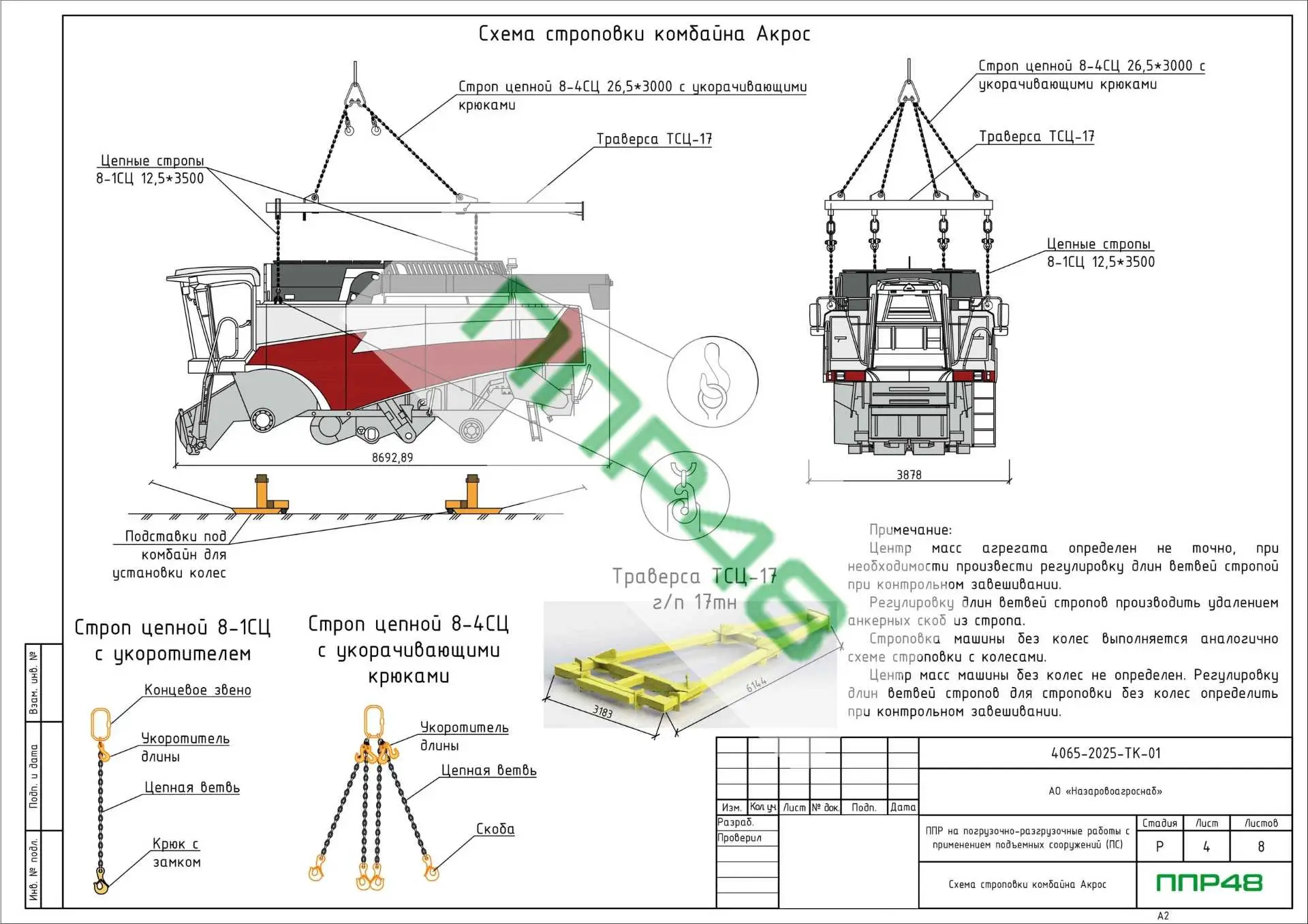

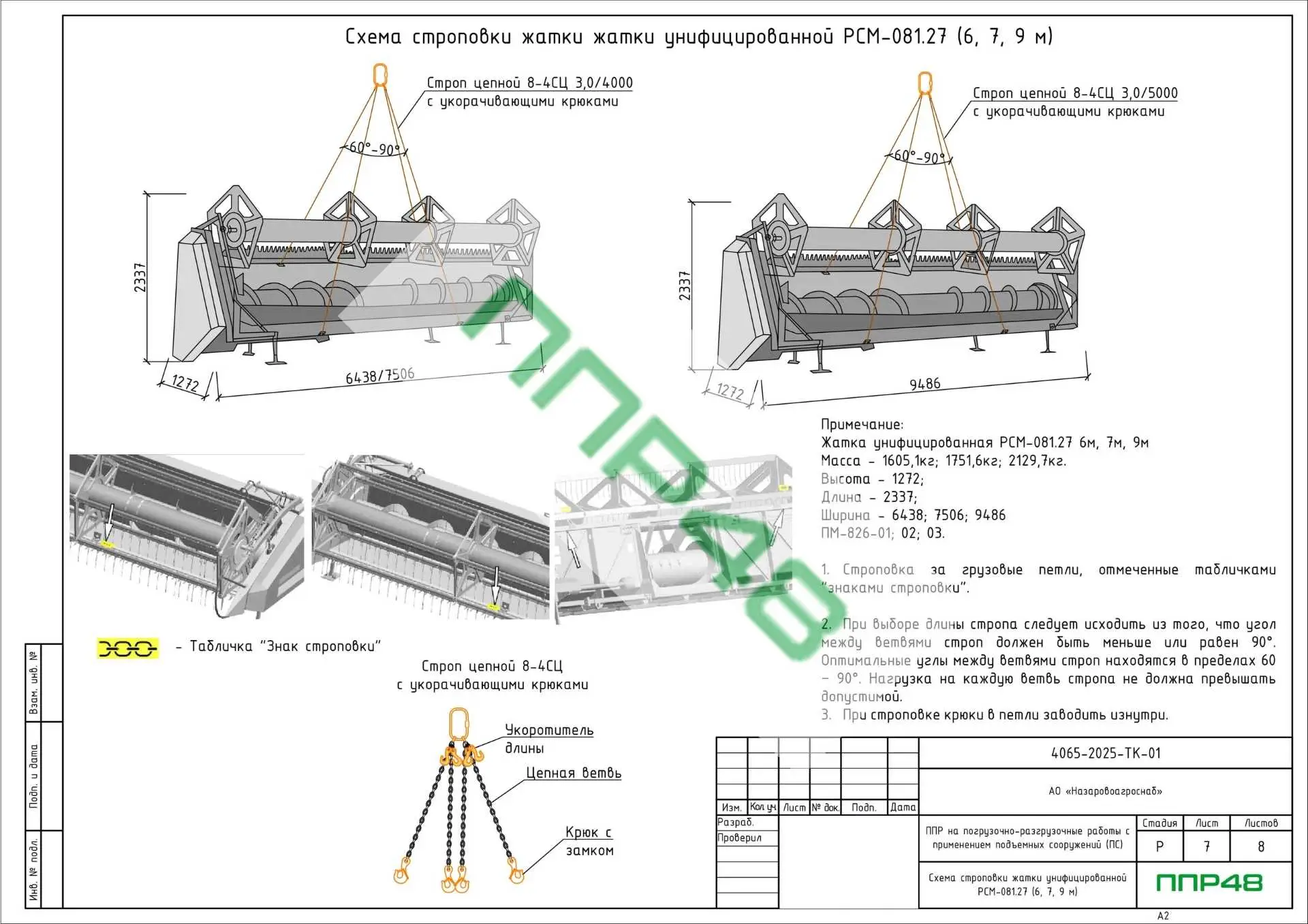

- Схемы строповок различного оборудования и деталей в т.ч. негабарита: всевозможные станки, машины, тракторы, узлы, агрегаты, насосы, электродвигатели и редукторы, валы, трансформаторы, вагоны, контейнеры, карн-балки, баллоны, лифтовое оборудование.
Классификация по типам подъемных сооружений (ПС)
Вот наиболее часто встречающиеся ПС, которые нам приходилось указывать в наших схемах: всевозможные типы кранов (башенные, автомобильные, козловые, мостовые, портальные и т.д.), вилочные погрузчики, тали, лебедки, электротельферы.
Классификация по грузозахватным приспособлениям
В схемах строповок в обязательном порядке указывают приспособления для захвата грузов: всевозможные виды заводских стропов (с крюками, текстильные без крюков, если речь идет об обычной обвязке, например петля в петле, удавка), цепные стропы (паук), различные захваты (например, для захвата стальных листов), магниты (для металла), присоски (для стекла), ковши для разгрузки сыпучих материалов и т.д.
Отдельно стоит сказать про всевозможные виды траверс — специальных металлических конструкциях, которые используются для равномерного распределения нагрузок и усилий в грузах (как правило больших габаритов) при их перемещении. Существует огромное кол-во траверс, различных форм и назначений, не будем сейчас их все перечислять в этой статье. Наша фирма занимается созданием индивидуальных проектов грузоподъемных траверс, в том числе для тяжелых и негабаритных грузов. Чтобы заказать проектирование уникальных траверс, а также их изготовление, перейдите на эту страницу.
Классификация по приспособлениям для затарки
Затарка - это специальные приспособления, которые предназначены для более удобного зацепа и перемещения грузов. Чаще всего в наших схемах мы применяем следующие типы затарок: всевозможные поддоны и паллеты, тары, ящики и короба, емкости и бочки, мешки и так называемые биг бэги, пакеты, бадьи и прочее.
