Исполнительная документация на монтаж лифтов

Разработка исполнительной документации на монтаж лифтов

Описание исполнительной документации на устройство лифтов

Исполнительная документация на устройство лифтов входит в исполнительную документацию в строительстве и представляет собой комплект документов, которые фиксируют и подтверждают правильность выполнения всех этапов монтажных работ лифтового оборудования. Эта документация необходима для сдачи объекта в эксплуатацию и получения разрешения на использование лифта. Основные элементы исполнительной документации на монтаж лифтов включают:

  1. Проектная документация:

    • Рабочие чертежи и схемы монтажных работ.
    • Спецификации и технические условия на лифтовое оборудование.
    • Проект организации работ (ПОР) и проект производства работ (ППР), в которых описываются последовательность и методы выполнения монтажных операций.

  2. Акты на скрытые работы:

    • Документы, фиксирующие выполненные работы, которые невозможно проверить после их завершения (например, укладка кабелей, установка анкерных креплений).

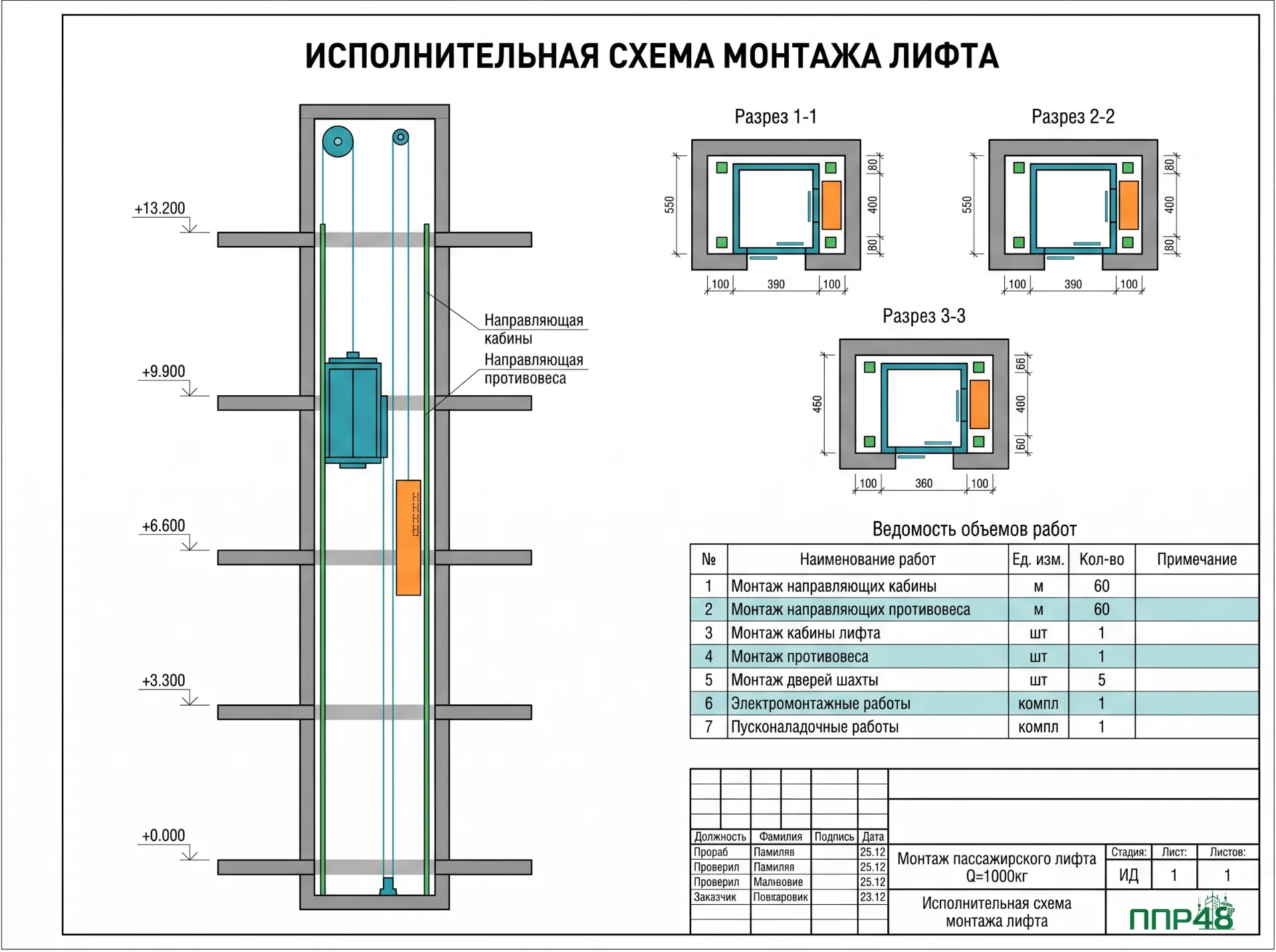

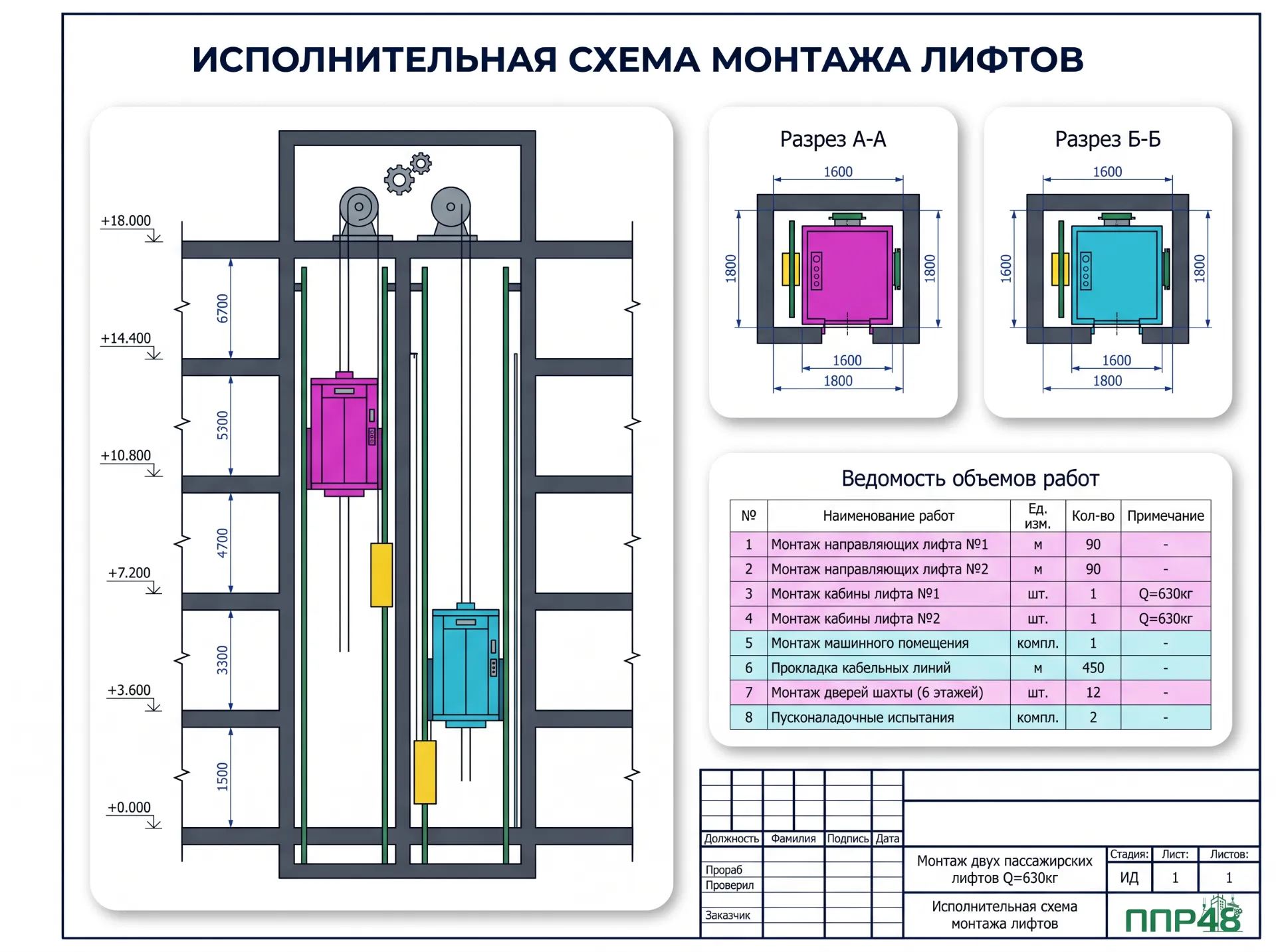

  3. Исполнительные схемы и чертежи:

    • Чертежи и схемы с фактическим расположением смонтированных элементов и систем лифта.
    • Обозначение всех отклонений от проектных решений, если такие имелись.

  4. Акты промежуточной и итоговой приёмки работ:

    • Документы, подтверждающие выполнение отдельных этапов монтажа и приемку их надлежащим образом.
    • Акт готовности шахты лифта.

  5. Сертификаты и паспорта на оборудование:

    • Сертификаты соответствия и паспорта на установленное оборудование, подтверждающие его соответствие нормативным требованиям.

  6. Протоколы испытаний и проверок:

    • Результаты испытаний смонтированного лифта, включая проверку всех систем безопасности.
    • Протоколы электрических измерений и испытаний.

  7. Журнал монтажных работ:

    • Записи о ходе выполнения работ, изменения в проекте, замечания и решения по устранению выявленных недостатков.

  8. Инструкция по эксплуатации лифта:

    • Документ, в котором описаны правила и порядок эксплуатации смонтированного лифта, включая меры безопасности и периодичность технического обслуживания.

  9. Акт ввода лифта в эксплуатацию:

    • Документ, завершающий процесс монтажа, подтверждающий готовность лифта к использованию и соответствие всех выполненных работ требованиям нормативной документации.

Эти документы являются обязательными при сдаче объекта в эксплуатацию и должны быть подписаны представителями заказчика, монтажной организации и, в ряде случаев, представителями надзорных органов.

Кто может требовать данную документацию

Исполнительную документацию на монтаж лифтов могут требовать следующие стороны:

  1. Заказчик:

    • Основной заинтересованный субъект, который нанимает подрядчика для выполнения монтажных работ. Заказчик проверяет исполнительную документацию для подтверждения, что работы выполнены в соответствии с проектом и нормативными требованиями.

  2. Эксплуатирующая организация:

    • Компания или лицо, ответственное за эксплуатацию лифта после его установки. Им необходима документация для правильного обслуживания и ремонта лифта в будущем.

  3. Органы государственного надзора и контроля:

    • Ростехнадзор (в России) или аналогичные органы в других странах. Эти органы проверяют соответствие установленного оборудования требованиям безопасности, техническим регламентам и стандартам. Исполнительная документация необходима для получения разрешения на эксплуатацию лифта.
    • Местные строительные инспекции и органы архитектурного контроля также могут проверять документацию на соответствие строительным нормам.

  4. Страховые компании:

    • В случае страхования объекта или лифтового оборудования, страховщики могут запросить исполнительную документацию для оценки рисков и подтверждения соблюдения нормативов.

  5. Судебные органы:

    • В случае возникновения споров, связанных с монтажом или эксплуатацией лифта, исполнительная документация может быть затребована для рассмотрения дела.

  6. Сервисные и обслуживающие компании:

    • Организации, которые будут осуществлять техническое обслуживание лифта, могут запросить документацию для получения полной информации о выполненных монтажных работах и установленном оборудовании.

Эти стороны имеют право требовать исполнительную документацию, так как она служит официальным подтверждением того, что лифт смонтирован в соответствии с требованиями проектной документации и действующими нормативами.

Перечень исполнительной документации на монтаж лифтов

Перечень исполнительной документации на монтаж лифтов может включать следующие документы:

  1. Схема соединений лифта:

    • Включает электрическую схему с подробным перечнем элементов и соединений для обеспечения корректной установки лифта.
    • Нормативный документ: ГОСТ Р 53780-2010.

  2. Акт технического освидетельствования лифта:

    • Документ, подтверждающий выполнение технической проверки лифта и его соответствие нормативным требованиям.
    • Нормативный документ: ГОСТ Р 53782-2010.

  3. Общий журнал работ:

    • Содержит записи обо всех выполненных работах на объекте, включая монтажные работы.
    • Нормативный документ: ГОСТ 22845-2018.

  4. Протокол проверок испытаний и измерений:

    • Оформляется при полном техническом освидетельствовании лифта, включающий результаты всех проведенных испытаний.
    • Нормативный документ: ГОСТ 53782-2010.

  5. Паспорт лифта:

    • Официальный документ, содержащий все технические характеристики и сведения о лифте.
    • Нормативный документ: ГОСТ Р 53780-2010.

  6. Инструкция по монтажу и пуску лифта:

    • Включает пошаговые инструкции по установке, наладке, и запуску лифта в эксплуатацию.
    • Нормативный документ: ГОСТ Р 53780-2010.

  7. Акт готовности строительной части лифта:

    • Документ, подтверждающий готовность строительной части лифта к дальнейшему монтажу.
    • Нормативный документ: ГОСТ 22845-2018.

  8. Акт приёмки лифтового оборудования:

    • Содержит результаты приемки лифтового оборудования, подтверждающие его соответствие проектным требованиям.
    • Нормативный документ: ГОСТ 22845-2018.

  9. Комплект рабочих чертежей:

    • Включает все чертежи, на которых указаны внесенные изменения и исправления по согласованию с проектной организацией.
    • Нормативный документ: СП 48.13330.2019.

  10. Руководство по эксплуатации:

    • Описывает порядок эксплуатации лифта, включая меры по обеспечению безопасности.
    • Нормативный документ: ГОСТ Р 53780-2010.

  11. Акт готовности лифта к пусконаладочным работам:

    • Подтверждает, что лифт готов к проведению пусконаладочных мероприятий.
    • Нормативный документ: ГОСТ 22845-2018.

  12. Принципиальная электрическая схема:

    • Описание основной электрической схемы с перечнем всех компонентов, используемых в лифтовой системе.
    • Нормативный документ: ГОСТ Р 53780-2010.

  13. Схема замеров лифтовой шахты:

    • Отражает точные измерения всех элементов железобетонной шахты, в которой установлен лифт.
    • Нормативный документ: ГОСТ Р 51872-2019.

  14. Акт выявленных несоответствий:

    • Оформляется в случае обнаружения несоответствий в ходе монтажных или технических работ.
    • Нормативный документ: ГОСТ Р 53782-2010.

  15. Декларация о соответствии:

    • Документ, удостоверяющий, что лифт соответствует всем требованиям и нормам безопасности.
    • Нормативный документ: ТР ТС 011/2011.

  16. Акт выполнения корректирующих мероприятий:

    • Документ, подтверждающий выполнение всех необходимых корректирующих мероприятий после выявленных несоответствий.
    • Нормативный документ: ГОСТ Р 53782-2010.

  17. Ведомость инструментов и материалов:

    • Содержит перечень инструментов, принадлежностей, и материалов, использованных в процессе установки лифта.
    • Нормативный документ: ГОСТ Р 53780-2010.

  18. Журнал входного контроля:

    • Содержит записи о проведении входного контроля качества всех получаемых материалов и оборудования.
    • Нормативный документ: СП 48.13330.2019.

  19. Копия сертификатов на лифт:

    • Документ, включающий копии сертификатов на лифт, противопожарные двери и другие узлы безопасности.
    • Нормативный документ: ГОСТ Р 53780-2010.

  20. Акт готовности подмостей:

    • Подтверждает готовность подмостей и ограждений в лифтовой шахте для выполнения монтажных работ.
    • Нормативный документ: ГОСТ 22845-2018.

  21. Монтажный чертеж:

    • Чертеж, включающий все необходимые размеры и данные для проверки правильности установки лифта.
    • Нормативный документ: ГОСТ Р 53780-2010.

  22. Акт готовности лифта к строительно-отделочным работам:

    • Подтверждает готовность лифта к выполнению отделочных работ.
    • Нормативный документ: ГОСТ 22845-2018.

  23. Протокол проверки функционирования лифта:

    • Документ, подтверждающий проведение проверки и тестирование функционирования всех систем лифта.
    • Нормативный документ: ГОСТ Р 53782-2010.

  24. Описание электропривода и автоматики:

    • Включает технические данные и описание работы электроприводов и автоматических систем лифта.
    • Нормативный документ: ГОСТ Р 53780-2010.

  25. Акт обследования строительной части лифта:

    • Оформляется при наличии замечаний по строительной части лифта перед началом монтажных работ.
    • Нормативный документ: ГОСТ 22845-2018.

  26. Реестр исполнительной документации:

    • Сводный документ, включающий перечень всей исполнительной документации по проекту.
    • Нормативный документ: СП 48.13330.2019.

Этот уникализированный и переставленный перечень документов охватывает все ключевые аспекты разработки и оформления исполнительной документации на монтаж лифтов.

От чего зависит цена на разработку исполнительной документации

Цена на разработку исполнительной документации на монтаж лифтов зависит от нескольких ключевых факторов:

  1. Сложность проекта:

    • Чем сложнее и масштабнее проект (например, установка нескольких лифтов с различными техническими характеристиками в одном здании), тем больше объем работ по созданию документации, что увеличивает стоимость.

  2. Объем и количество документов:

    • Объем необходимых документов, их сложность и количество напрямую влияют на цену. Чем больше видов документации требуется (например, акты, схемы, чертежи, протоколы испытаний), тем выше будет стоимость разработки.

  3. Требования заказчика:

    • Если заказчик требует дополнительные проверки, испытания или более детализированную документацию, это может увеличить стоимость. Также цена может зависеть от необходимости разработки документации по специфическим стандартам или нормам.

  4. Квалификация специалистов:

    • Стоимость работы квалифицированных специалистов, таких как инженеры-проектировщики, геодезисты, электрики и другие профессионалы, влияет на общую цену. Чем выше их квалификация и опыт, тем выше цена за их услуги.

  5. Срочность выполнения:

    • Если документация требуется в сжатые сроки, стоимость может возрасти из-за необходимости привлечения дополнительных ресурсов или работы в режиме сверхурочной занятости.

  6. Локальные и отраслевые стандарты:

    • В зависимости от региона и специфики объекта, могут применяться различные нормативы и стандарты, соблюдение которых может потребовать дополнительных ресурсов и времени, что также влияет на цену.

  7. Наличие корректировок и доработок:

    • Если в процессе разработки документации требуются частые изменения или доработки, это может увеличить затраты на работу.

  8. Услуги по согласованию и утверждению:

    • Если исполнитель берет на себя задачи по согласованию документации с надзорными органами или другими заинтересованными сторонами, стоимость услуги увеличивается.

  9. Необходимость проведения дополнительных испытаний и проверок:

    • Если проект требует проведения дополнительных испытаний (например, тестирование безопасности лифта), это также включается в общую стоимость разработки документации.

  10. Географическое расположение объекта:

    • Расположение объекта может влиять на цену, так как в удаленных или труднодоступных местах затраты на логистику, проживание и другие расходы могут быть выше.

Все эти факторы в совокупности формируют общую стоимость разработки исполнительной документации на монтаж лифтов.
