ИД на наружную и внутреннюю канализацию

Разработка исполнительной документация на устройство канализации в составе исполнительной документации в строительстве

Внутренние и внешние сети канализации

Внутренние сети канализации:

Внутренние сети канализации — это системы, расположенные внутри здания, предназначенные для сбора и отведения сточных вод из внутренних помещений. Внутренние сети канализации включают в себя:

Санитарные приборы: унитазы, раковины, душевые кабины, ванны и прочее.
Внутренние трубопроводы: трубы, соединяющие санитарные приборы с основным стояком канализации.
Стояки: вертикальные трубы, по которым сточные воды поднимаются вверх и отводятся наружу здания.
Вентиляционные трубы: системы вентиляции для предотвращения возникновения неприятных запахов и обеспечения нормального функционирования системы.

Основные функции внутренних сетей канализации:

Сбор и отвод сточных вод из жилых, общественных и производственных помещений.
Предотвращение засоров и обратного тока сточных вод.
Обеспечение санитарно-гигиенических условий внутри здания.

Внешние сети канализации:

Внешние сети канализации — это системы, расположенные за пределами зданий, предназначенные для транспортировки сточных вод от внутренних сетей к местам очистки или утилизации. Внешние сети канализации включают в себя:

Колодцы и камеры: смотровые колодцы, необходимые для контроля и обслуживания сетей.
Внешние трубопроводы: трубы, соединяющие внутренние сети зданий с очистными сооружениями или центральной канализационной системой.
Насосные станции: для перекачки сточных вод на значительные расстояния или при перепаде высот.
Очистные сооружения: места, где сточные воды проходят механическую, химическую и биологическую очистку перед выпуском в окружающую среду.

Основные функции внешних сетей канализации:

Транспортировка сточных вод от зданий к местам их очистки.
Обеспечение бесперебойной работы всей канализационной системы.
Защита окружающей среды от загрязнений, связанных с утечкой сточных вод.

Объединение внутренних и внешних сетей канализации позволяет эффективно управлять сточными водами, поддерживать санитарные условия и предотвращать экологические проблемы.

Состав исполнительной документации на наружную канализацию

Состав исполнительной документации на устройство сетей наружной канализации включает в себя комплекс документов, необходимых для подтверждения соответствия выполненных работ проектным требованиям и нормативным актам. Исполнительная документация обычно содержит следующие основные элементы:

Генеральный план и схема трассы:
- Генеральный план с указанием местоположения объекта и его привязки к существующим координатам.
- Схема трассы наружных сетей канализации, показывающая расположение всех элементов системы.
Рабочие чертежи:
- Рабочие чертежи с нанесенными изменениями (если таковые были внесены в процессе строительства).
- Детальные чертежи узлов, колодцев, камер, и других элементов системы.

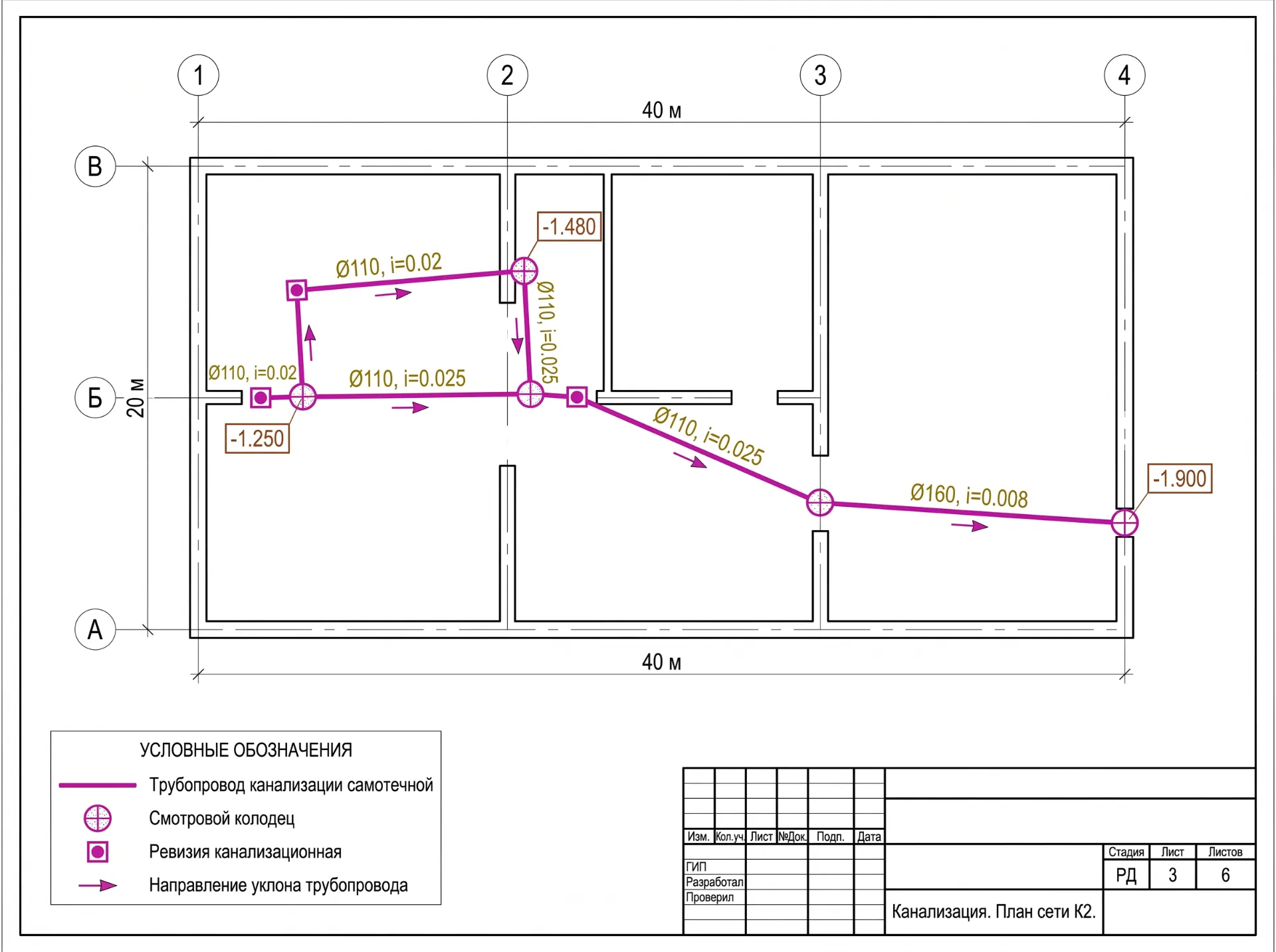

Исполнительные схемы и планы:
- Исполнительные схемы прокладки трубопроводов с указанием всех изменений по сравнению с проектом.
- Исполнительные планы расположения всех колодцев, камер и других сооружений.
Акты скрытых работ:
- Акты, подтверждающие качество выполненных скрытых работ (например, укладка труб, устройство подушек, герметизация швов и т.д.).
Акты на промежуточные и окончательные испытания:
- Акты гидравлических испытаний трубопроводов.
- Акты на испытания герметичности камер и колодцев.
Журналы работ:
- Журнал производства работ, содержащий записи о ходе выполнения работ, использовании материалов, отклонениях от проекта и т.д.
- Журнал входного контроля материалов и оборудования, применяемых при строительстве.
Сертификаты и паспорта на материалы и оборудование:
- Сертификаты соответствия и качества на трубы, фитинги, камеры, колодцы и другие материалы и изделия.
- Паспорта на насосное оборудование (если применимо).
Акты согласований и разрешений:
- Акты согласования расположения сетей с другими инженерными коммуникациями.
- Разрешения на проведение земляных работ и прокладку сетей от соответствующих органов.
Фотофиксация:
- Фотографии ключевых этапов строительства, включая укладку трубопроводов, устройство колодцев, выполнение скрытых работ и т.д.
Сметная документация:
- Исполнительная смета, отражающая фактические затраты на выполнение работ.
Документы о сдаче-приемке работ:
- Акт приемки выполненных работ.
- Заключение государственной комиссии (если требуется).

Эти документы вместе подтверждают, что наружные сети канализации построены в соответствии с проектом, нормами и правилами, а также являются основой для дальнейшей эксплуатации и технического обслуживания системы.

Состав ИД на устройство внутренней канализации

Состав исполнительной документации на устройство сетей внутренней канализации включает в себя следующие основные документы и материалы:

Общие сведения:
- Титульный лист.
- Содержание (перечень документов).
- Копия разрешения на строительство или реконструкцию.
Проектная документация:
- Утвержденный проект внутренней канализации.
- Согласования и экспертизы проектной документации.
- Изменения и дополнения в проект (при наличии).
Рабочая документация:
- Рабочие чертежи (планы, разрезы, схемы).
- Спецификации материалов и оборудования.
- Пояснительные записки к рабочим чертежам.

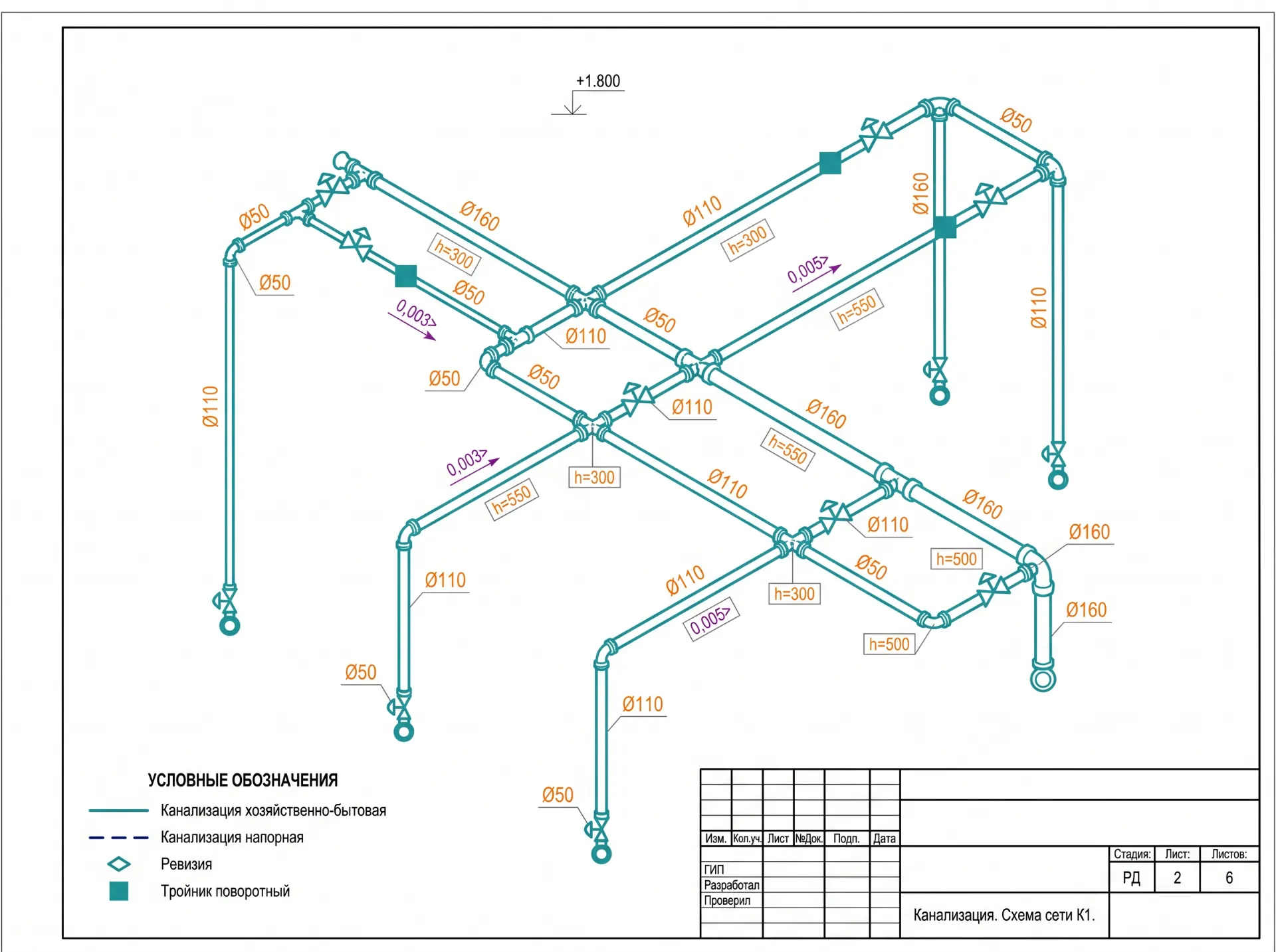

Исполнительные схемы и чертежи:
- Исполнительные чертежи внутренних сетей канализации с отметками фактического расположения трубопроводов, санитарных приборов и оборудования.
- Схемы узлов и соединений с указанием типов и размеров.
- Исполнительные схемы вентиляционных стояков (при необходимости).
Журналы и акты:
- Журнал работ (общий и специализированный).
- Акт освидетельствования скрытых работ.
- Акт испытания трубопроводов на герметичность.
- Акт проверки и промывки трубопроводов.
- Акт проверки системы на соответствие проекту.
- Акт сдачи-приемки выполненных работ.
Сертификаты и паспорта:
- Сертификаты качества на использованные материалы и оборудование.
- Паспорт трубопроводов и оборудования (при наличии).
Фотоматериалы:
- Фотографии ключевых этапов строительства и монтажа.
- Фотографии скрытых работ перед засыпкой или закрытием.
Документы по охране труда и технике безопасности:
- Журнал инструктажа по технике безопасности.
- Документы по охране труда на объекте.
- Акт проверки средств индивидуальной защиты.
Заключительные документы:
- Заключение технического надзора.
- Заключение экспертизы (при необходимости).
- Протоколы испытаний и проверок.

Каждый из этих документов должен быть подписан ответственными лицами (инженерами, техниками, представителями подрядных и субподрядных организаций) и, при необходимости, заверен печатью организации. Полный комплект исполнительной документации передается заказчику и используется для дальнейшего обслуживания и эксплуатации системы внутренней канализации.

Кому требуется исоплнительная документация на канализацию

Исполнительная документация на устройство канализации требуется следующим сторонам:

Заказчик (Инвестор):
- Основной бенефициар проекта, который финансирует строительство. Исполнительная документация необходима ему для подтверждения выполнения всех работ в соответствии с проектом, контроля качества выполненных работ и их соответствия техническим требованиям.
Генеральный подрядчик:
- Организация, которая осуществляет общее руководство строительством. Исполнительная документация нужна для координации работ субподрядчиков, контроля качества выполнения работ и их сдачи заказчику.
Субподрядчики:
- Компании или специалисты, выполняющие конкретные работы по устройству канализации. Им необходима исполнительная документация для отчетности перед генеральным подрядчиком и заказчиком, а также для подтверждения выполненных объемов работ.
Технический надзор (инженер-надзор):
- Представители заказчика, которые контролируют выполнение строительных работ. Им требуется исполнительная документация для подтверждения соответствия выполненных работ проекту и строительным нормам.
Проектировщики:
- Организации или специалисты, разрабатывающие проектную документацию. Им исполнительная документация нужна для внесения изменений и корректировок в проект в случае необходимости, а также для подтверждения соответствия выполненных работ проектным решениям.
Органы государственного строительного надзора:
- Государственные органы, осуществляющие контроль за соблюдением строительных норм и правил. Исполнительная документация нужна для проверки соответствия выполненных работ действующим строительным нормам и правилам, а также для выдачи разрешения на эксплуатацию объекта.
Эксплуатационные службы:
- Организации, которые будут обслуживать и эксплуатировать канализационные сети после завершения строительства. Им требуется исполнительная документация для обеспечения правильной эксплуатации и технического обслуживания сетей, а также для проведения ремонтов и модернизации.
Страховые компании:
- Если объект строительства застрахован, страховые компании могут требовать исполнительную документацию для оценки рисков и проверки соответствия выполненных работ условиям страхового договора.

Исполнительная документация является важным элементом для всех участников строительного процесса, так как она подтверждает качество и объем выполненных работ, а также соответствие их проектным и нормативным требованиям.

От чего зависит цена на исполнительную документацию

Цена на разработку исполнительной документации для внутренних и наружных сетей канализации зависит от нескольких факторов:

Объем и сложность проекта:
- Чем больше и сложнее проект, тем больше времени и усилий потребуется на подготовку документации. Это включает количество чертежей, схем, актов и других документов.
Технические требования и стандарты:
- Если проект требует выполнения специфических технических требований и стандартов, это может увеличить стоимость разработки документации.
Качество исходных данных:
- Наличие полноценных и точных исходных данных (проектная документация, результаты геодезических исследований и т.д.) может ускорить процесс разработки и снизить его стоимость. Недостаток данных, напротив, увеличивает затраты на их сбор и анализ.
Используемые технологии и программное обеспечение:
- Использование специализированного программного обеспечения для проектирования и моделирования (например, AutoCAD, Revit) может требовать дополнительных затрат, особенно если это программное обеспечение является лицензированным.
Квалификация и опыт специалистов:
- Высококвалифицированные и опытные специалисты могут выполнять работу быстрее и качественнее, но их услуги, как правило, стоят дороже.
Требования заказчика:
- Специфические требования заказчика, например, особый формат документации, дополнительные проверки и испытания, могут увеличить стоимость.
Сроки выполнения:
- Срочные заказы обычно стоят дороже, так как требуют ускоренного выполнения работ, что может повлечь за собой привлечение дополнительных ресурсов и оплату сверхурочных.
Локальные условия и регуляторные требования:
- Стоимость может варьироваться в зависимости от местных условий (например, сложности рельефа, климатических условий) и регуляторных требований, которые могут требовать дополнительных согласований и проверок.
Проверки и согласования:
- Стоимость услуг по проверке и согласованию документации с различными инстанциями (например, органами государственного строительного надзора) также влияет на общую цену.
Объем необходимых согласований и экспертиз:
- Чем больше согласований и экспертиз требуется, тем выше будет стоимость документации. Это могут быть экологические, санитарные, пожарные и другие экспертизы.
Дополнительные услуги:
- Услуги по сопровождению проекта, такие как консультации, дополнительные проверки на объекте и контроль качества работ, могут увеличивать общую стоимость.

Каждый из этих факторов может вносить свои корректировки в конечную цену разработки исполнительной документации, поэтому важно учитывать их при оценке затрат и выборе подрядчика для выполнения данной работы.
