Что нужно знать о ППР в охранных зонах

В крупных нефтегазовых, энергетических, теплоэнергетических и транспортных компаниях существуют внутренние регламенты, устанавливающие правила по разработке ППР в охранных зонах пересечений коммуникаций. В остальном проект разрабатывают с учетом требований нормативных документов, которые регламентируют правила организации данных видов работ. Размер охранной зоны зависит от типа инженерной коммуникации, в непосредственной близости от которой осуществляется строительство. Для наземных трубопроводов О.З = от 25 до 50 м. Для кабелей связи О.З = 2м от крайних кабелей. Для подводных трубопроводов О.З = 100 м. Для емкостей и резервуаров О.З = от 50 м до 100 м по контуру. Для подземных электрокабелей О.З = 1 м от крайних кабелей.

Проект производства работ в охранной зоне

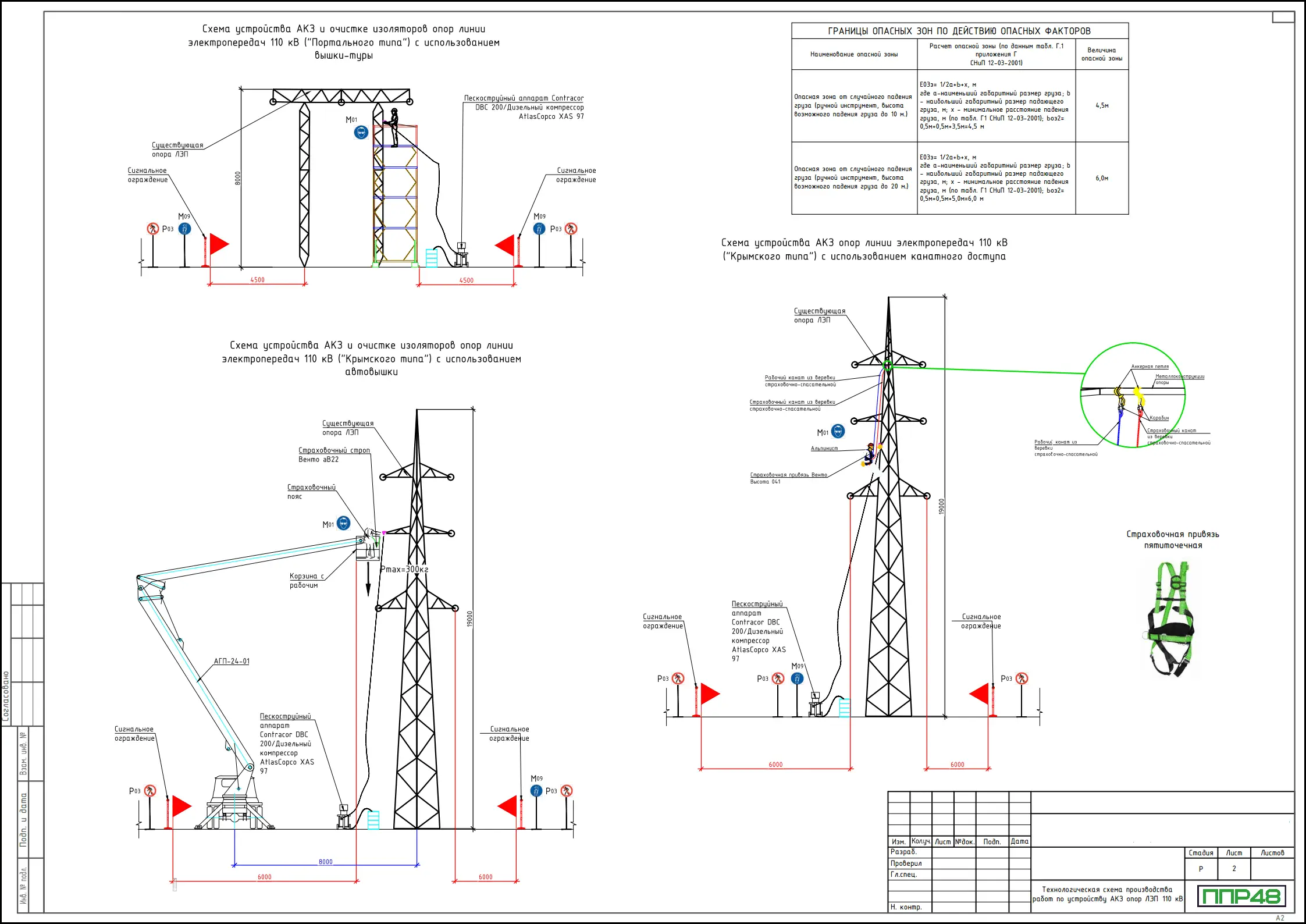

ППР в охранной зоне ЛЭП - тесно связан с проектом на воздушные линии. В процессе создания документа рекомендуется обратить особое внимание на требования пособий нормативно-рекомендательного характера (загрузить). Размер О.З. зависит от уровня напряжения наземной линии электропередачи. Как правило он колеблется от 10 до 55 м. Охранную зону ЛЭП, проходящей через судоходные водоемы принимают равной 100 м. Расстояние максимального приближения строительной техники к ЛЭП, также зависит от уровня напряжения и принимается от 2 м до 11 м. В данном случае за расстояние принимают воображаемый прямой отрезок от крайней точки ближайшего провода, находящегося под напряжением, до наиболее приближенного рабочего органа техники или точки перемещаемого груза.

Сколько стоит разработка ППР в охранной зоне?

Работы, в О.З., производимые вручную

Формат PDF

от 17.000р.

Разработанный ППР состоит из П.З., таблиц, графиков, строительного генерального плана. Особое внимание уделяется разделам, посвященным защите инженерных коммуникаций, охране труда и технике безопасности.

Работы в О.З. с использованием техники

Формат PDF

от 30.000р.

Разработанный ППР состоит из пояснительной записки, таблиц, графиков, строительного генерального плана и технологических схем передвижения техники на территориях охранных зон (чертежи Autocad).

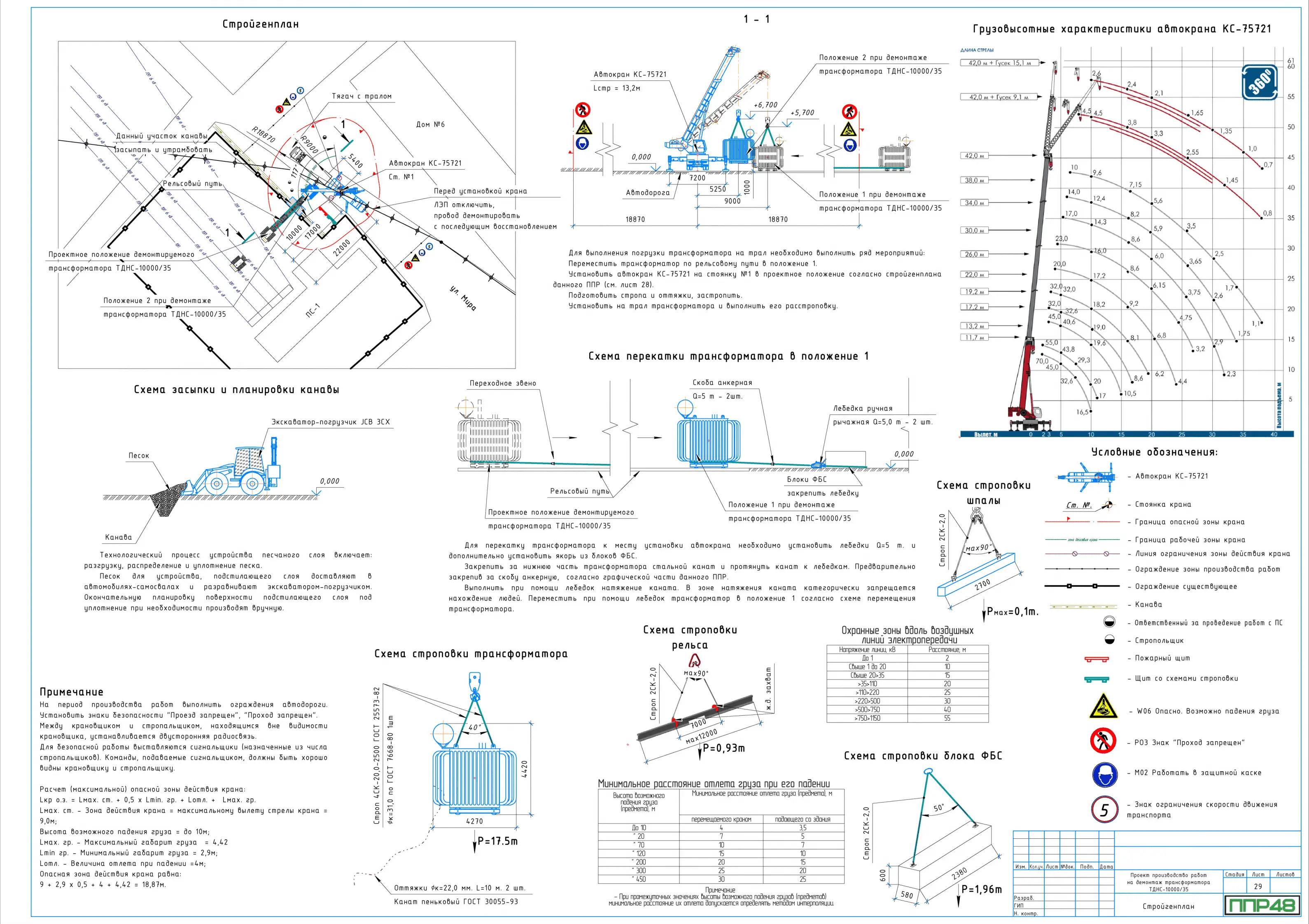

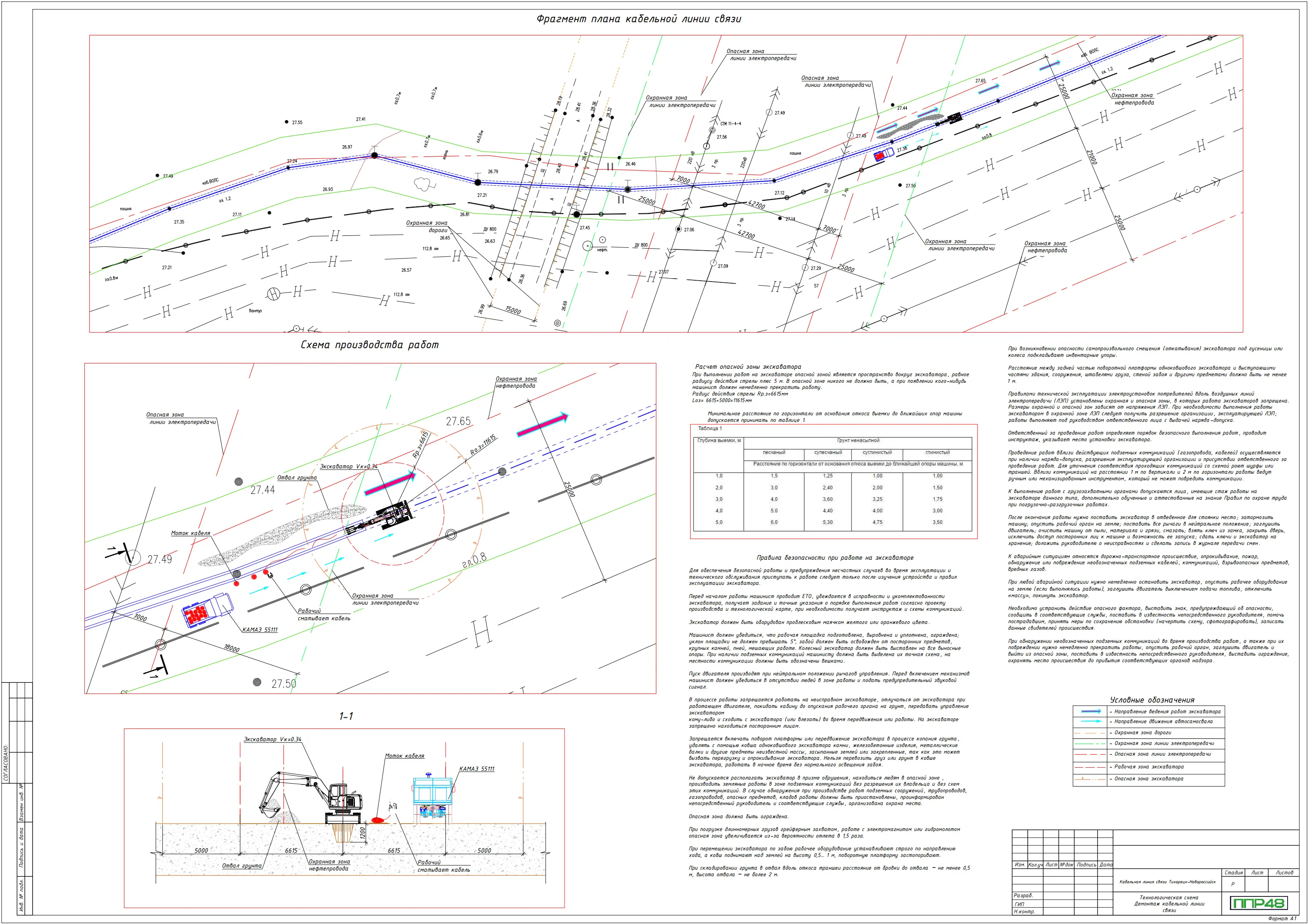

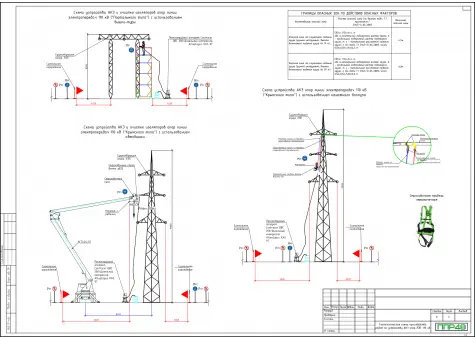

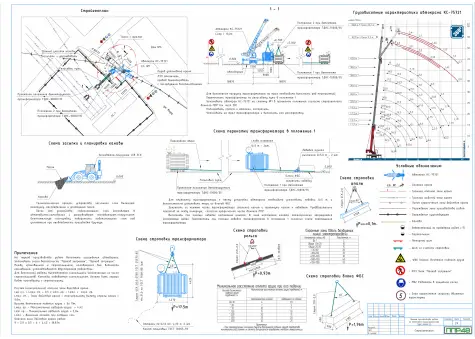

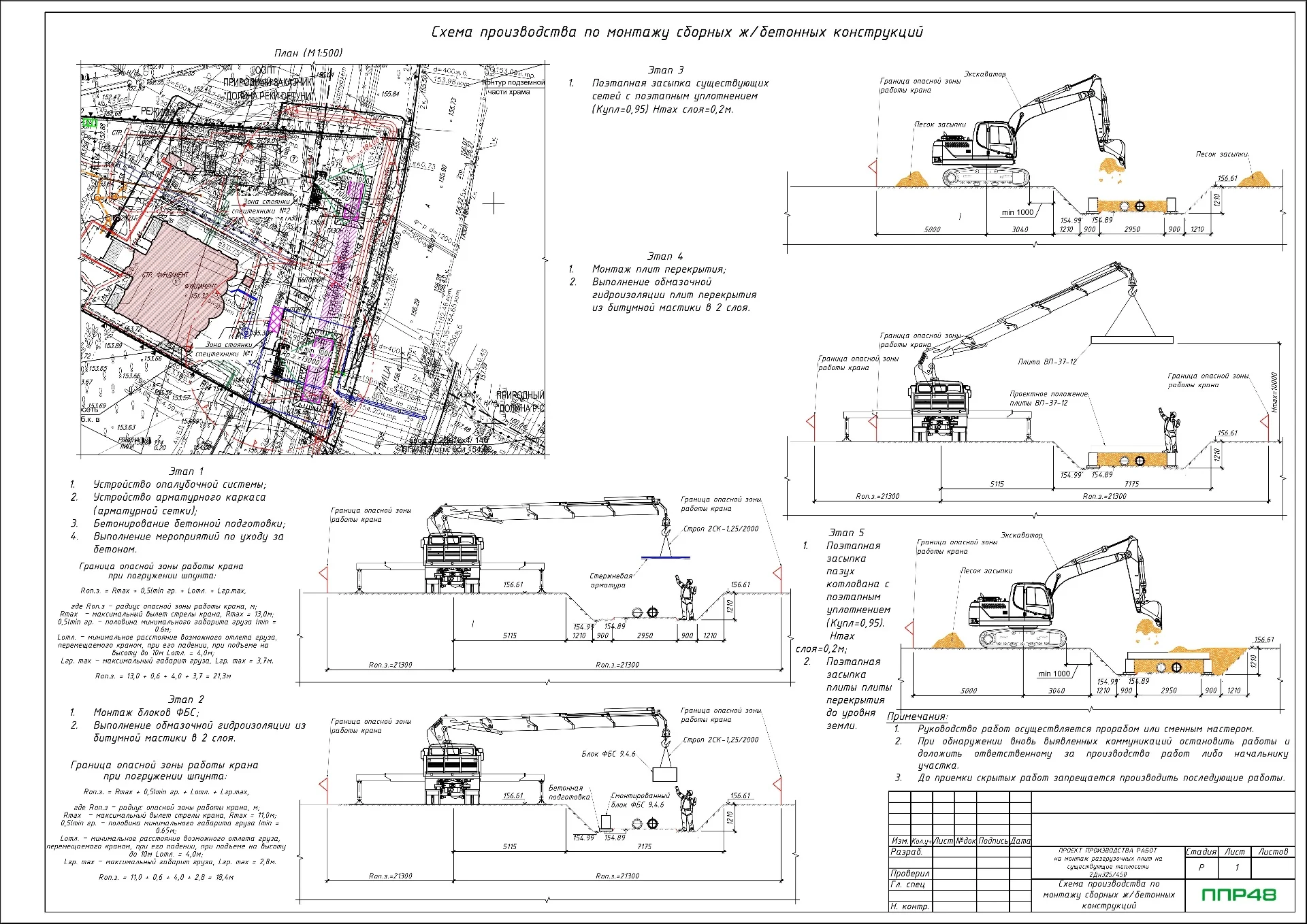

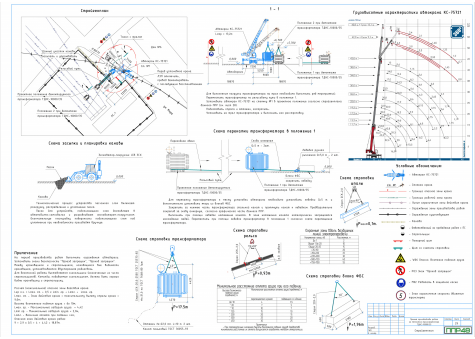

Наши проекты
