Разработка ППР на прокладку кабеля в траншее



ППР на прокладку кабеля -на первый взгляд простой проект. Тем не менее существует ряд отличительных особенностей, которые нужно учитывать в процессе его разработки:

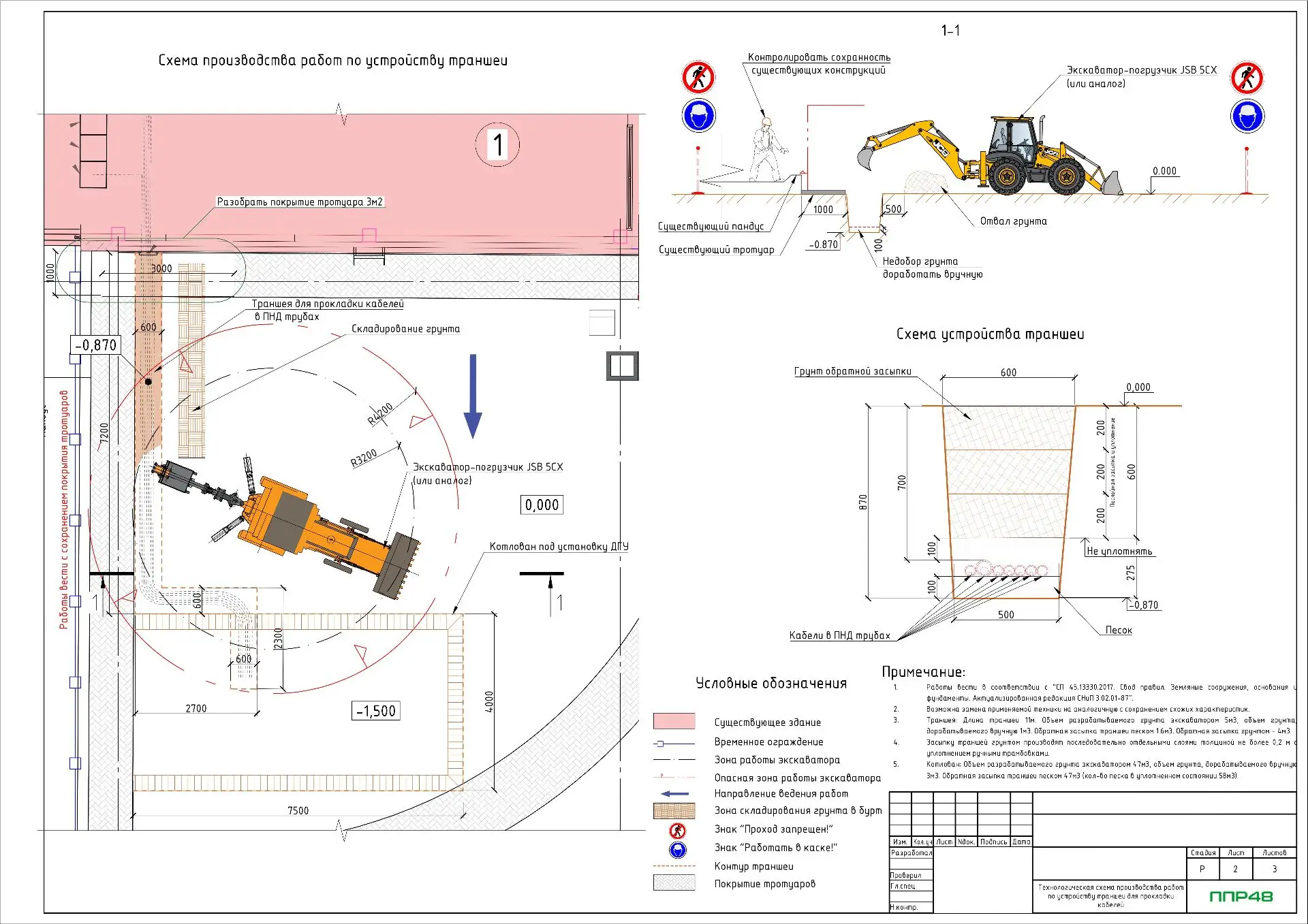

1. Перед прокладкой электрического кабеля, в грунте предварительно разрабатывают траншею с помощью экскаватора или вручную.
3. Для работ в стесненных условиях стены траншеи закрепляют при помощи забирки из досок.  Доски приделывают к конструкции из труб, которые в свою очередь, перед этим погружают в грунт. Для придания жесткости ограждающим конструкциям, между стенками траншей монтируются распорки.
4. Вид поперечного сечения траншеи с расположенными в ней силовыми электрокабелями зависит от их напряжения.
5. Важным критерием соблюдения сохранности кабелей является устройство песчаной подсыпки.
6. В качестве кабельной канализации силовых кабелей могут использоваться гофрированные трубы.
5. Для качественной укладки кабеля  используют барабанные кабели, устанавливаемые на опорах (рамах). Также используют специальные устройства для разматывания кабеля.

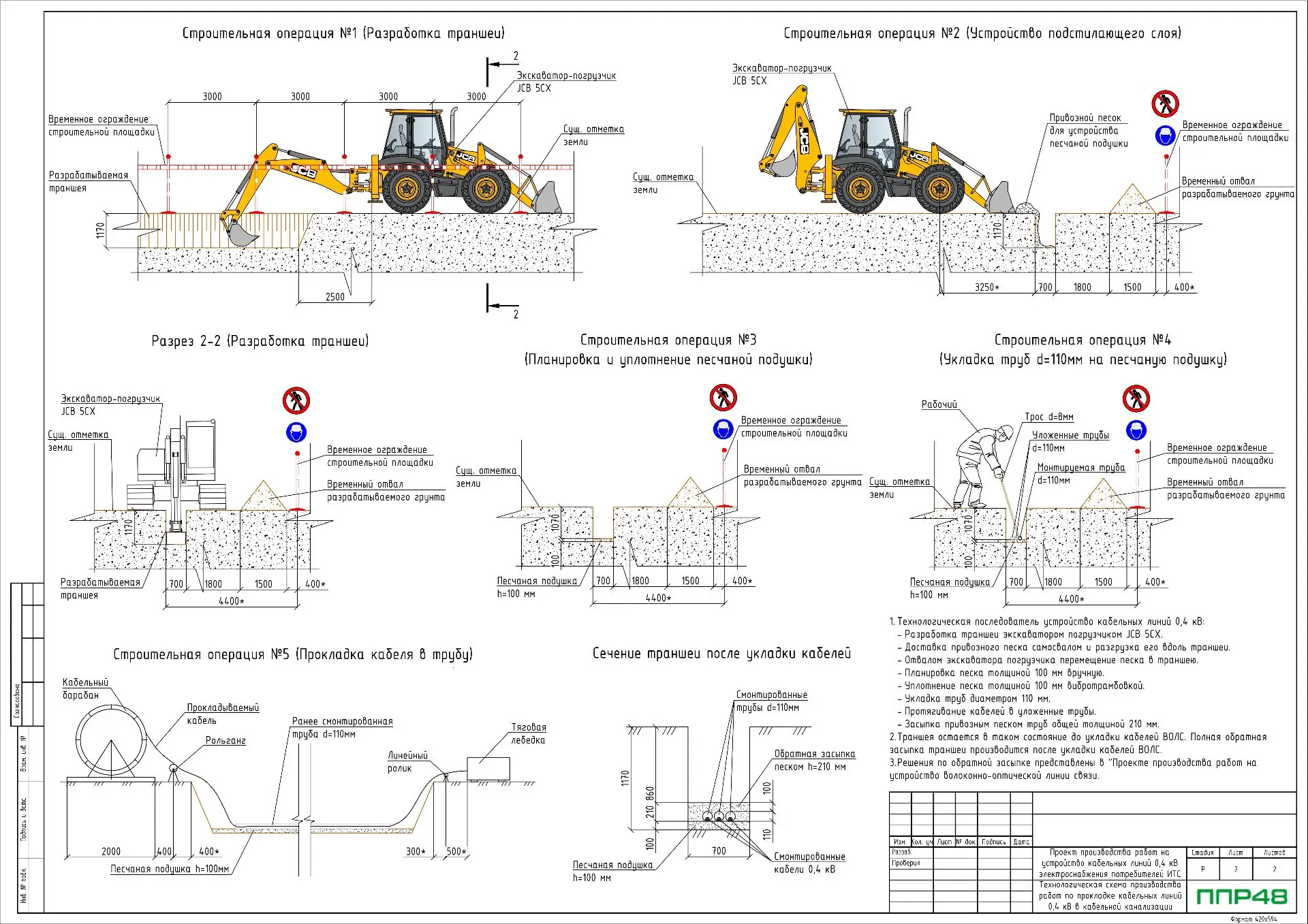

Проект производства работ на прокладку кабеля в земле



Проект, в большинстве случаев состоит из следующих технологических карт:



  • ТК на земляные работы с креплением откосов насыпи;
  • ТК на прокладку кабеля;
  • ТК на обратную засыпку и уплотнение;
  • ТК на пересечениие с другими инженерными сетями и коммуникациями.

ППР на прокладку кабеля

В процессе разработки проекта производства работ, необходимо учитывать довольно большое количество условий, от которых зависит как скорость, так и качество строительства. На начальном этапе разработки документа, необходимо самым внимательным образом изучить все исходные данные - проект, рабочую документацию, прочую информацию.



Какую технологию следует раскрыть в ППР на прокладку кабеля?



На начальном этапе необходимо выполнить планировку и осушение территории, разместить временные здания и сооружения, организовать подъездные пути и определить места складирования материалов.  Если работы попадают в охранную зону действия других инженерных коммуникаций, то работы следует производить в присутствии ответственного лица со стороны эксплуатирующей организации.  В случаях когда работы затрагивают городскую дорожно-сетевую инфраструктуру, в качестве приложений к ППР, потребуется разработать временную схему организации дорожного движения (ОДД).
