Исполнительная документация на водоснабжение

ИД по внутренним и нуружным сетям водоснабжения входят в исполнительную документацию в строительстве

Исполнительная документация на водоснабжение — это комплект документов, который фиксирует фактическое выполнение работ по монтажу, установке и наладке систем водоснабжения. Она содержит информацию о том, как были выполнены работы по сравнению с проектной документацией, и включает в себя следующие основные элементы:

Исполнительные схемы: Чертежи с точными размерами и положением всех элементов системы водоснабжения (трубопроводов, насосов, фильтров, арматуры и т.д.) в соответствии с фактическими замерами на объекте. Исполнительные схемы включают в себя отметки об отклонениях от проектных решений, если таковые имели место.
Журнал производства работ: Документ, в котором ведется учет всех выполненных работ по монтажу системы водоснабжения, включая даты начала и завершения каждого этапа работ, ответственных лиц, использованные материалы и оборудование.
Акты скрытых работ: Оформляются на работы, которые после завершения становятся недоступными для визуального контроля (например, монтаж трубопроводов в грунте или в стенах). В акте фиксируются условия выполнения таких работ, качество и соответствие проекту.
Акты испытаний: Документы, подтверждающие проведение необходимых испытаний системы водоснабжения, таких как гидравлические испытания на прочность и герметичность трубопроводов. В актах указываются результаты испытаний и заключение о соответствии системы проектным требованиям.
Сертификаты и паспорта на материалы и оборудование: Документы, подтверждающие качество и соответствие используемых материалов и оборудования проектным и нормативным требованиям.
Акт сдачи-приемки системы водоснабжения: Окончательный документ, подтверждающий завершение всех работ по устройству системы водоснабжения и ее готовность к эксплуатации. Акт подписывается представителями подрядчика, заказчика и, при необходимости, надзорных органов.

Эти документы являются обязательными для сдачи объекта в эксплуатацию и служат для контроля за качеством и полнотой выполнения работ по водоснабжению.

Исполнительная документация для наружных и внутренних сетей водоснабжения имеет ряд отличий, которые связаны с различиями в характеристиках, технологии монтажа, и требованиях к эксплуатации этих систем.

Состав исполнительной документации

Наружные сети водоснабжения:

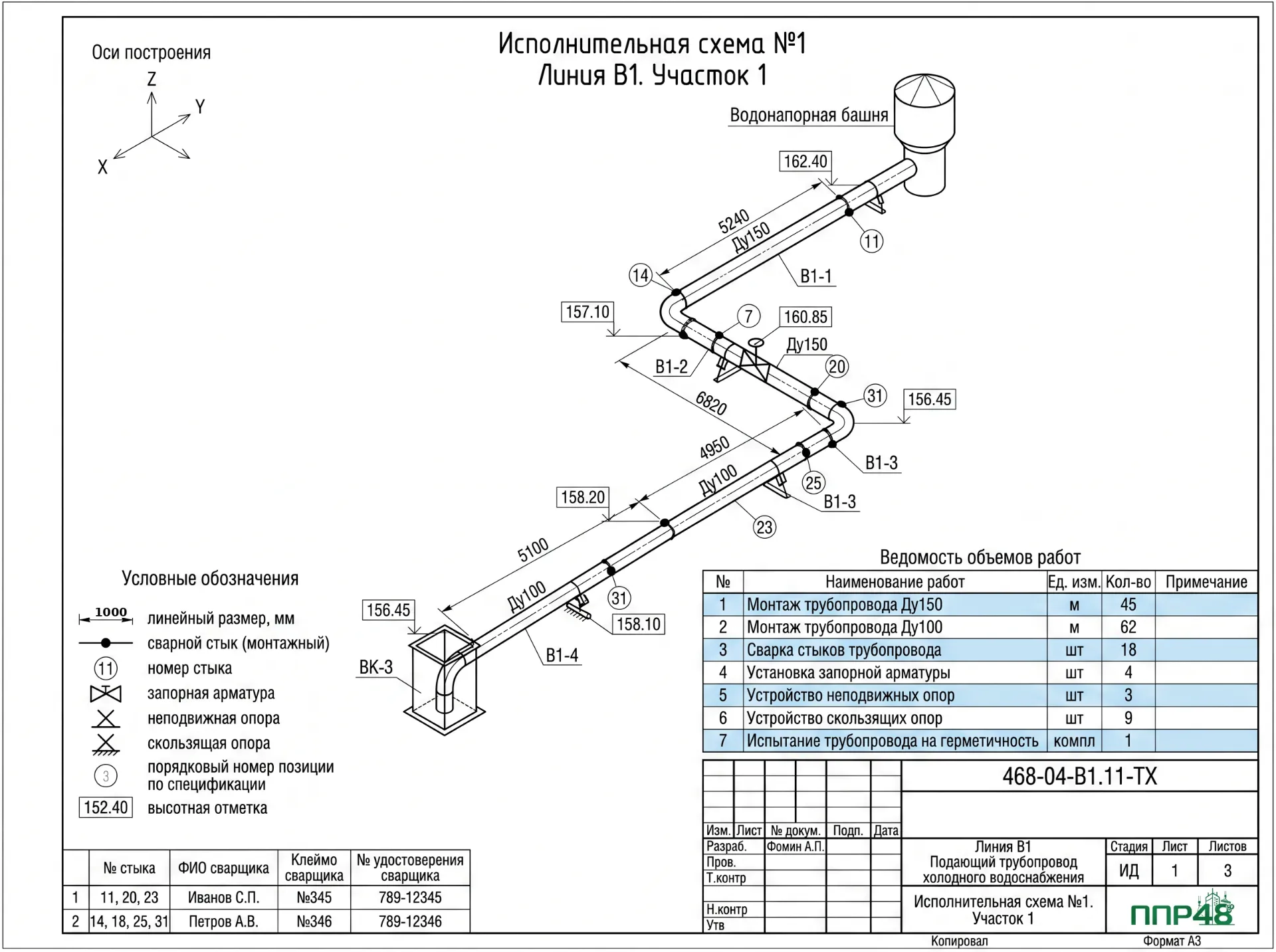

- Более детализированные исполнительные схемы трассировки трубопроводов с указанием глубин заложения труб, геодезических отметок, типов грунтов, а также расположения колодцев, камер, пожарных гидрантов и других элементов.
- Акты скрытых работ, такие как устройство подушек под трубопроводы, гидроизоляция, укладка труб в траншеи, засыпка и уплотнение грунта.
- Документы по результатам гидравлических испытаний на прочность и герметичность наружных сетей, в том числе испытания на устойчивость к внешним воздействиям, таким как морозы или возможные подвижки грунта.
Внутренние сети водоснабжения:

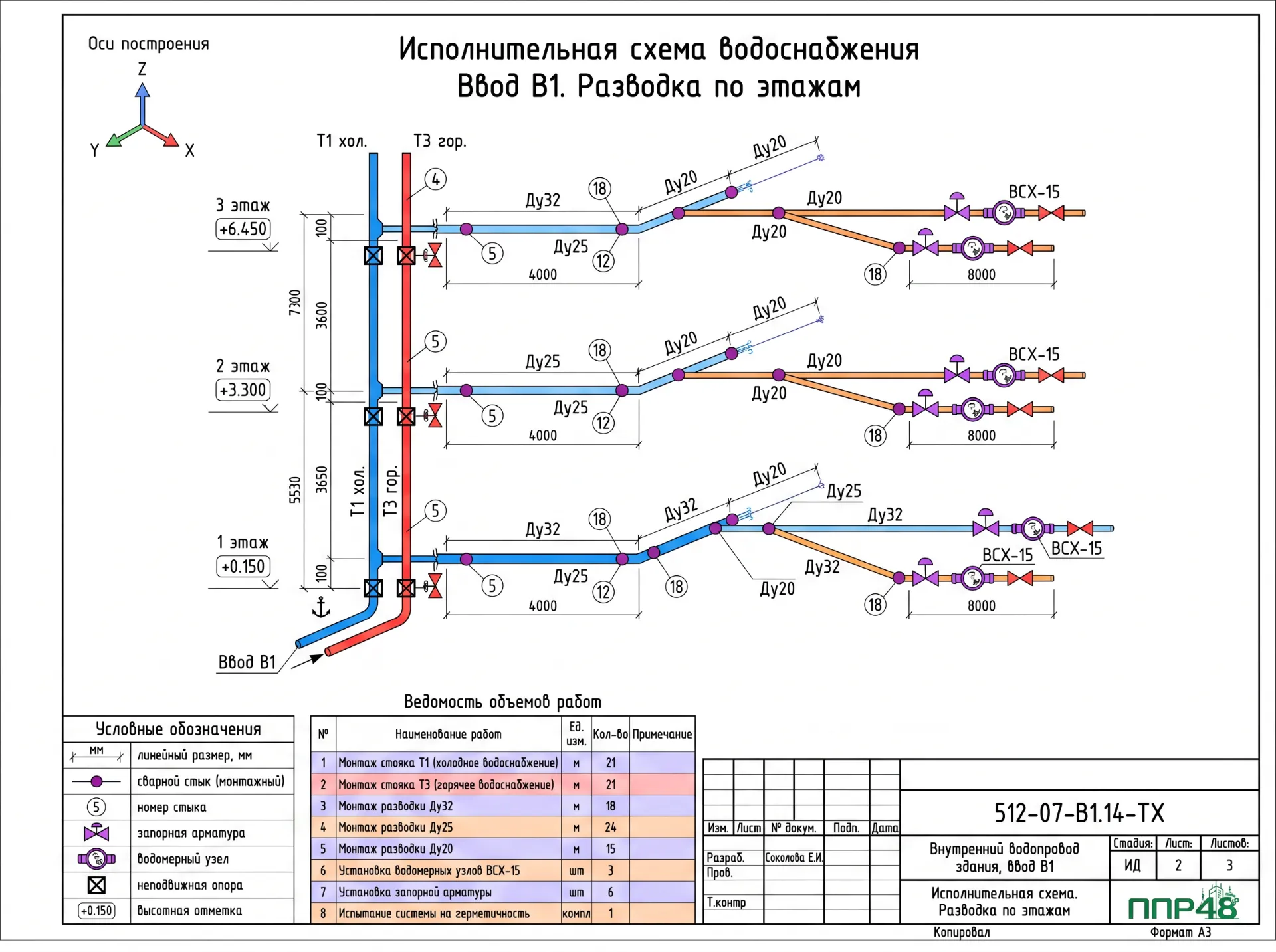

- Исполнительные схемы внутренней разводки трубопроводов, с указанием мест подключения к стоякам, расположения запорной арматуры, фитингов, водомеров и других элементов.
- Акты испытаний на герметичность и работоспособность системы, обычно включающие проверку давлением и визуальный осмотр на предмет утечек.
- Документы, подтверждающие соответствие используемых материалов (труб, фитингов) санитарным и строительным нормам.

Методы контроля и испытаний

Наружные сети водоснабжения:
- Гидравлические испытания обычно включают в себя проверки под высоким давлением, что связано с большей длиной и диаметром трубопроводов, а также необходимостью учитывать перепады высот и воздействие внешних факторов.
- Испытания на морозостойкость и устойчивость к коррозии или механическим повреждениям, вызванным внешними воздействиями (например, движение транспорта или сейсмическая активность).
Внутренние сети водоснабжения:
- Гидравлические испытания часто проводятся при нормальном рабочем давлении, так как внутренние сети имеют меньшее протяжение и давление, и не подвергаются столь значительным внешним воздействиям.
- Испытания на герметичность проводятся внутри помещений, где большее внимание уделяется качеству соединений и монтажу арматуры.

Геодезическая документация:

Наружные сети водоснабжения:
- Более сложная геодезическая съемка, с нанесением всех элементов на генеральный план участка или карты местности, учитывая существующие дороги, здания и другие сооружения. Указываются координаты всех важных точек, включая точки подключения к магистральным сетям.
Внутренние сети водоснабжения:
- Геодезическая съемка может быть упрощена, с акцентом на схематическое изображение размещения трубопроводов и оборудования в пределах здания.

Оформление и утверждение:

Наружные сети водоснабжения:
- Более строгие требования к согласованию и утверждению документации, включая согласования с коммунальными службами, местными властями и другими заинтересованными организациями.
Внутренние сети водоснабжения:
- Согласования, как правило, проводятся внутри организации заказчика, а утверждение документации может быть менее формализованным, если речь идет о небольших объектах.

Эти отличия обусловлены тем, что наружные сети водоснабжения подвержены большему количеству внешних факторов, а также имеют больший масштаб и протяженность, чем внутренние сети.

Цена исполниельной документации на водоснабжение

Цена на разработку исполнительной документации для систем водоснабжения зависит от нескольких ключевых факторов:

Сложность проекта:
- Масштаб работ: Чем больше и сложнее система водоснабжения (например, для крупного промышленного объекта или жилого комплекса), тем больше объем работ по разработке исполнительной документации.
- Тип объекта: Документация для сложных объектов, таких как промышленные предприятия, транспортные узлы или многоэтажные здания, будет стоить дороже, чем для частных домов или небольших коммерческих помещений.
Тип сети (наружные или внутренние):
- Документация для наружных сетей водоснабжения обычно дороже, поскольку требует более сложных геодезических съемок, согласований и большего объема работ, включая акты скрытых работ и гидравлические испытания.
- Внутренние сети могут потребовать меньше затрат, но это зависит от специфики объекта.
Объем и точность необходимых данных:
- Геодезические работы: Если требуется точная геодезическая съемка, стоимость разработки документации возрастает.
- Количество акта скрытых работ: Чем больше этапов, требующих скрытых работ (например, монтаж трубопроводов в грунте или стенах), тем выше цена, так как каждый этап требует отдельного акта.
Качество исходной проектной документации:
- Если проектная документация хорошо проработана и предоставляет всю необходимую информацию, это может уменьшить стоимость разработки исполнительной документации.
- Если проектные чертежи и данные не полны или требуют значительной корректировки, это может увеличить затраты.
Требования заказчика:
- Дополнительные требования: Если заказчик требует более детализированных чертежей, дополнительных актов или протоколов испытаний, это также увеличивает стоимость.
- Сроки выполнения: Срочные работы могут стоить дороже, особенно если требуется ускоренная подготовка документации.
Уровень компетенции и опыт исполнителя:
- Опытные специалисты и компании с хорошей репутацией, как правило, оценивают свои услуги выше.
- Стоимость может также зависеть от региона, в котором осуществляется проект: в крупных городах цены на услуги могут быть выше.
Необходимость согласований:
- Если разработка документации включает обязательные согласования с государственными или муниципальными органами, это может повлиять на цену.
Техническое оснащение и программное обеспечение:
- Использование специализированного программного обеспечения для разработки документации, такого как AutoCAD, может также влиять на стоимость, особенно если требуется трехмерное моделирование или работа с большими объемами данных.

Все эти факторы в совокупности формируют итоговую цену на разработку исполнительной документации для систем водоснабжения.
