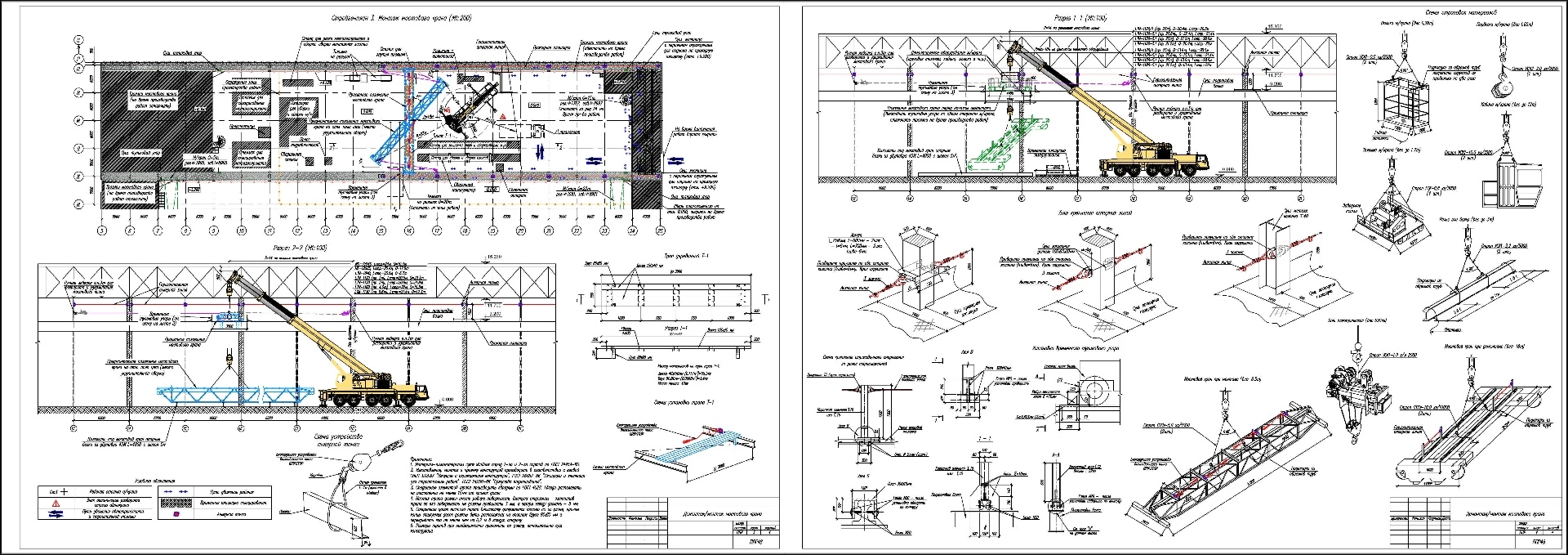

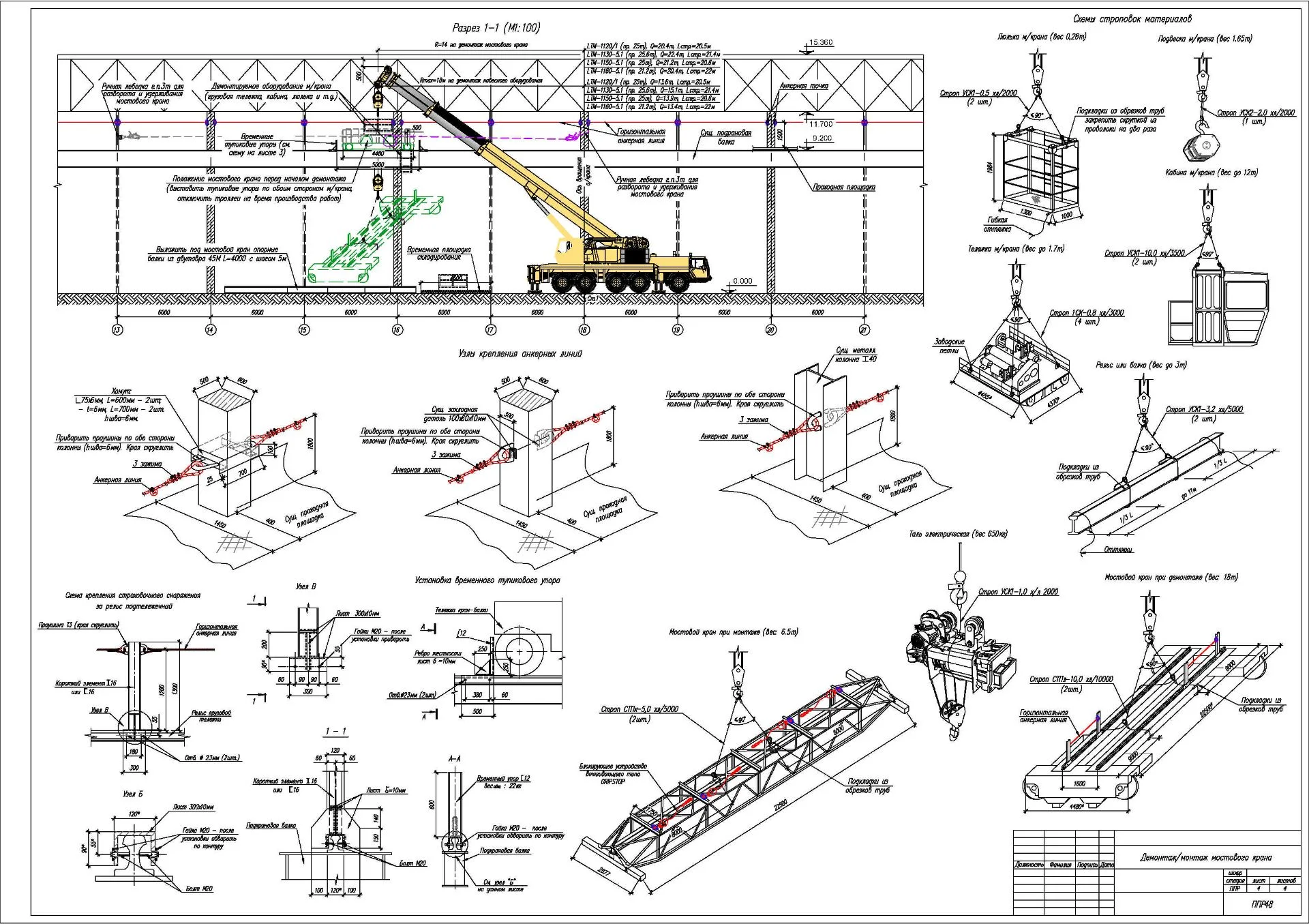

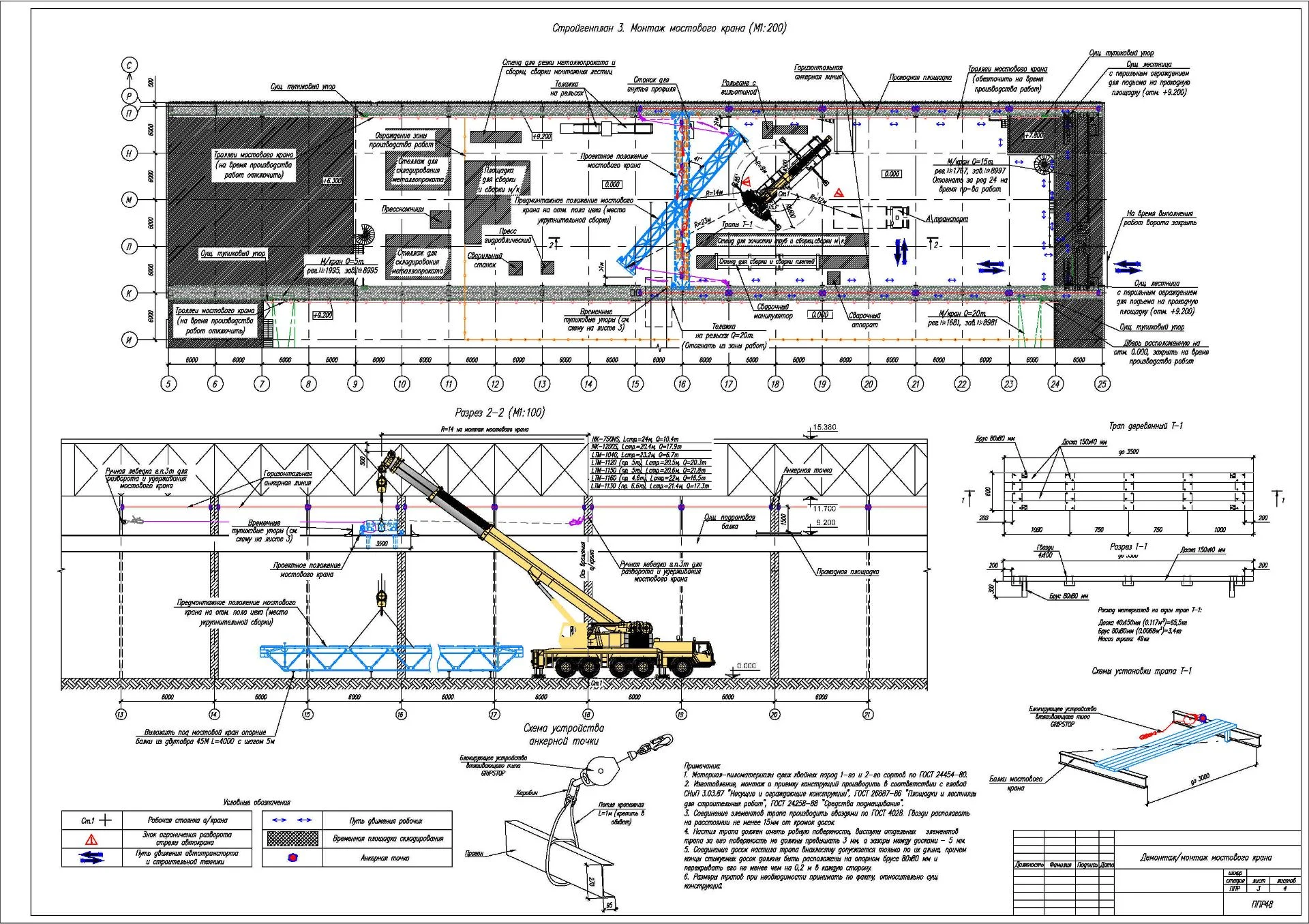

ППР на монтаж мостового крана

Мостовой кран — это сложное устройство, предназначенное для перемещения грузов в вертикальном и горизонтальном направлениях внутри промышленного помещения или на открытой площадке. Он состоит из нескольких основных узлов:

1. Мост:

   • Это основная несущая конструкция крана, перемещающаяся по направляющим или рельсам, установленным на высоте вдоль рабочей зоны. Мост обычно изготавливается из стальных балок и служит основой для установки других крановых механизмов.

2. Тележка:

   • Это подвижный элемент, который перемещается вдоль моста. Тележка несет подъемный механизм и грузозахватное устройство. Она оснащена колесами или другими элементами, позволяющими ей скользить по мосту.

3. Подъемный механизм:

   • Включает в себя лебедку или таль, которые обеспечивают подъем и опускание груза. Этот механизм включает в себя электродвигатель, редуктор, барабан, на который наматывается канат или цепь, и крюковую подвеску.

4. Грузозахватное устройство:

   • Может быть различного типа в зависимости от характера перемещаемого груза. Это могут быть крюки, захваты, магниты, вакуумные подъемники или клешни.

5. Концевые балки:

   • Располагаются на концах моста и содержат колесные пары, которые катятся по направляющим рельсам. Эти балки важны для обеспечения стабильности и распределения нагрузки от моста на крановые пути.

6. Кабина управления:

   • Может располагаться на мосту или тележке. Отсюда оператор управляет работой крана, следит за безопасностью перемещения грузов.

7. Электрооборудование:

   • Включает в себя двигатели, контроллеры, пульты управления, проводку и другие компоненты, необходимые для функционирования крана. Электрическая система обеспечивает питание всех механизмов крана и его управление.

8. Рельсовый путь:

   • Не является частью крана, но критичен для его функционирования. Рельсы устанавливаются на полу или на поднятой конструкции и обеспечивают пути для перемещения моста.

Эти узлы в совокупности образуют мостовой кран, каждый из которых играет ключевую роль в его функциональности и безопасности.

Этапы разработки ППР

Разработка проекта производства работ (ППР) для монтажа мостового крана — это сложный и многоэтапный процесс, который требует тщательного планирования и координации. Вот основные этапы разработки такого ППР:

1. Предварительный анализ и исследование:

   • Изучение технических требований и спецификаций мостового крана.
   • Оценка условий на месте установки, включая пространственные ограничения и инфраструктурные особенности.
   • Анализ нормативных требований и стандартов безопасности, действующих в отрасли и на конкретном производстве.

2. Составление технического задания:

   • Формулировка целей и задач проекта.
   • Определение технических параметров и требований к монтажу.
   • Установление временных рамок и бюджета проекта.

3. Проектирование и планирование:

   • Разработка детальных чертежей и схем монтажа крана.
   • Планирование последовательности монтажных работ, учитывая оптимальную логистику и распределение ресурсов.
   • Составление плана обеспечения безопасности на каждом этапе монтажа.

4. Координация с подрядчиками и поставщиками:

   • Выбор подрядчиков для выполнения специализированных работ (например, строительство фундаментов, сборка металлоконструкций).
   • Закупка материалов и оборудования, необходимых для монтажа крана.
   • Обеспечение своевременной доставки всех компонентов на строительную площадку.

5. Разработка плана монтажа:

   • Детальное описание процедур и методов монтажа.
   • Разработка плана подъемных операций и установки крановых элементов.
   • Определение мер контроля качества на каждом этапе монтажа.

6. Обеспечение соблюдения норм безопасности:

   • Разработка плана обеспечения безопасности работы, включая необходимое оборудование для защиты персонала.
   • Проведение инструктажей и тренингов для рабочего персонала.
   • Установка необходимых сигнализаций и предупредительных устройств.

7. Пуско-наладочные работы и испытания:

   • Проверка всех механизмов и систем крана после завершения монтажа.
   • Проведение нагрузочных и функциональных испытаний для подтверждения безопасности и работоспособности крана.
   • Устранение выявленных недочетов и дефектов.

8. Сдача проекта:

   • Формирование исполнительной документации и технического отчета о выполненных работах.
   • Проведение приемочных испытаний в присутствии заказчика и представителей надзорных органов.
   • Официальная передача объекта заказчику.

Каждый из этих этапов требует внимательного контроля и координации действий всех участников проекта, чтобы обеспечить успешный и безопасный монтаж мостового крана.
