Исполнительная документация на буронабивные сваи

Общие положения

Лицо, осуществляющее строительство, должно вести исполнительную документацию (ИД) на устройство буронабивных свай в соответствии с требованиями Приказа Минстроя России от 16.05.2023 № 344/пр «Об утверждении состава и порядка ведения исполнительной документации при строительстве, реконструкции, капитальном ремонте объектов капитального строительства».

Оформленная в установленном порядке ИД подтверждает соответствие построенного, реконструированного или отремонтированного объекта капитального строительства требованиям технических регламентов, норм и проектной документации.

Состав исполнительной документации на устройство буронабивных свай

Перечень исполнительной документации определяют и утверждают застройщик, технический заказчик или региональный оператор.

Исполнительная документация на буронабивные сваи обычно включает следующие комплекты документов:

• Исполнительная проектная документация
  • Комплект рабочих чертежей с отметками о соответствии выполненных работ или о согласованных изменениях.
• Техническая документация заводов-изготовителей
  • Оригиналы паспортов и сертификатов на материалы (арматурные каркасы, бетонная смесь) с отметкой о входном контроле.
• Исполнительная производственная документация
  • Журналы работ:
    • Общий журнал работ.
    • Журнал изготовления буронабивных свай.
    • Журнал бетонных работ.
    • Журнал контроля качества глинистого раствора (при необходимости).
  • Акты освидетельствования и приёмки:
    • Акт разбивки осей объекта на местности.
    • Акт освидетельствования скважины (проверка грунта).
    • Акты скрытых работ (армирование, бетонирование).
    • Акт изготовления контрольных образцов бетона.
    • Акт освидетельствования и приёмки сваи.
    • Акт освидетельствования свайного поля.
  • Исполнительные схемы:
    • Схема разбивки строительных осей.
    • Геодезическая схема на скважину и сваю.

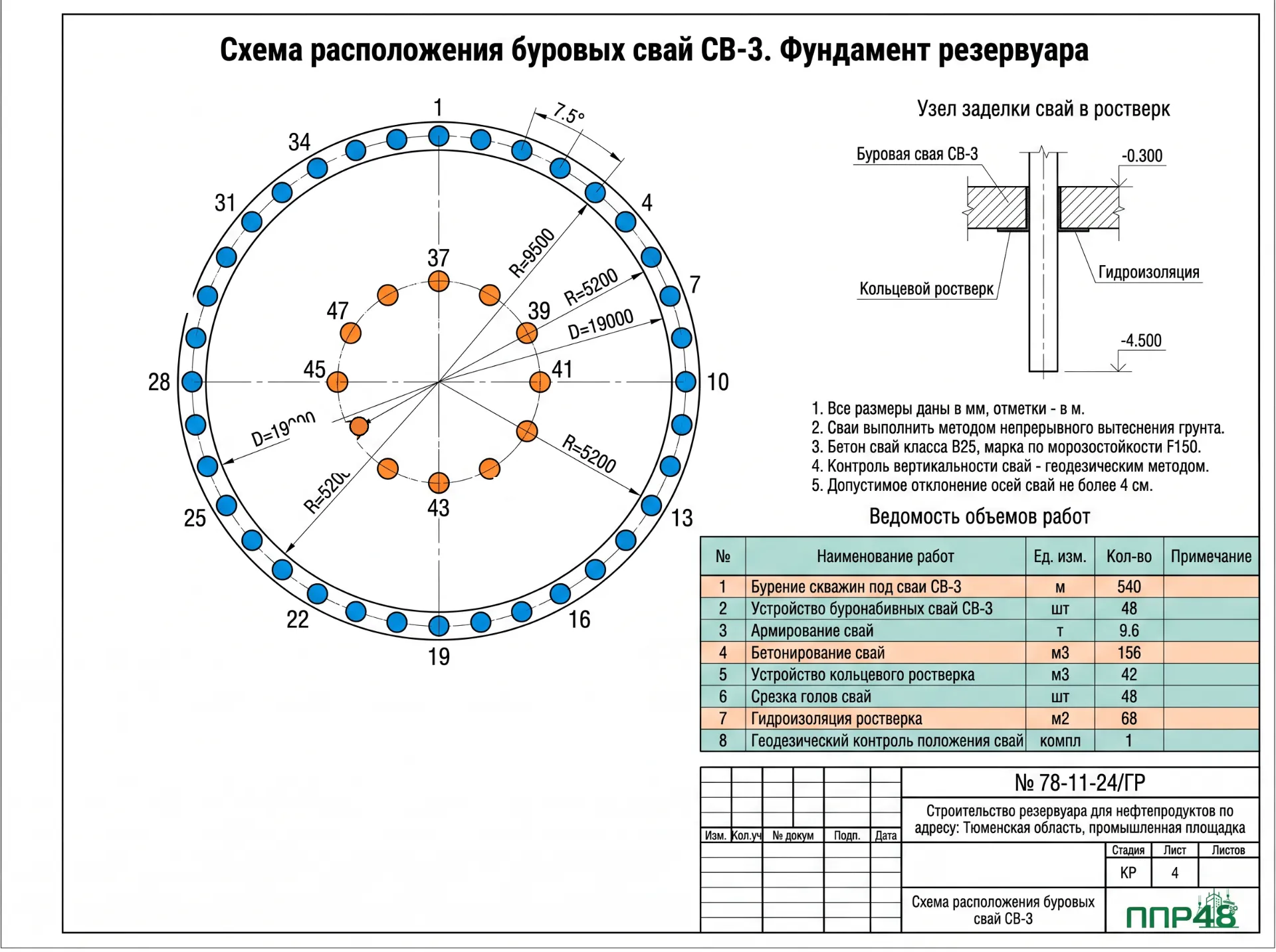

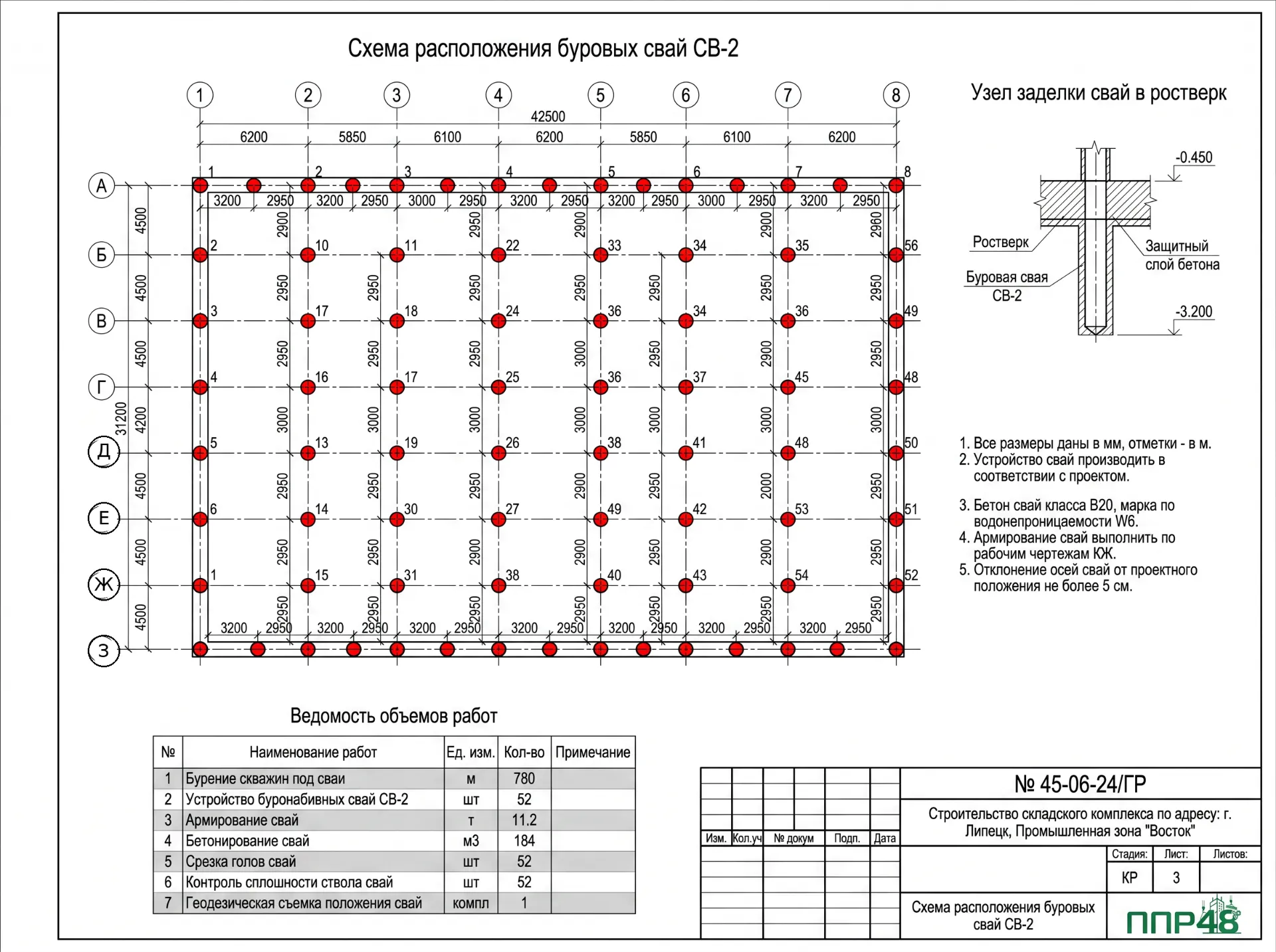

    • Схема расположения свай в поле.
  • Документы по оценке качества (Протоколы испытаний):
    • Испытания арматуры (на растяжение, изгиб, ударную вязкость).
    • Испытания прочности бетона (в 7 и 28 суток) по образцам и ультразвуковым методом.
    • Протоколы определения длины сваи, оценки сплошности ствола и однородности бетона.

Внимательное отношение к дополнительным требованиям к составу ИД сокращает время на подготовку и согласование итогового пакета документов.

Исходные данные для разработки ИД на устройство буронабивных свай

Для качественного и быстрого выполнения услуги по подготовке исполнительной документации на буронабивные сваи инженерам компании ППР48 необходим следующий пакет исходных данных:

• рабочая документация (проект);
• исполнительные схемы;
• паспорта, сертификаты на применяемые материалы;
• протоколы испытаний;
• приказы о назначении ответственных лиц за приемку и сдачу строительных работ;
• информация о ходе производства работ;
• дополнительные требования от застройщика к оформлению исполнительной документации на объекте (при наличии).

От того, насколько подробно и точно будет предоставлена информация, зависит качество и скорость подготовки пакета документов исполнительной документации.

Особенности составления ИД на устройство буронабивных свай

Исполнительная документация на устройство буронабивных свай должна содержать:

• информацию об ответственных лицах, включая подписи руководителей и исполнителей работ, которые несут ответственность за производство работ и данные которых внесены в документы допуска на производство;
• описание технологии и сроков выполнения работ;
• процедуры контроля качества выполняемых работ, включая входной, операционный, приемочный контроль и контроль инспекционных организаций;
• подтверждение факта выполненных работ.

Исполнительная документация на устройство буронабивных свай представляет собой достаточно обширный комплект документов. Требования к их составлению и оформлению регламентируются многочисленными нормативными документами.

Среди ключевых документов, определяющих требования к проводимым работам, их контролю и отражению в приемо-сдаточной части проектной документации, можно выделить: СП 70.13330.2012; Приказ Минстроя России от 16.05.2023 № 344/пр; ГОСТ Р 51872-2002; ГОСТ 5686-2020; СП 68.13330.2017.

Исполнительная документация играет ключевую роль в оформлении ввода объекта в эксплуатацию. Качественно и своевременно оформленная ИД поможет сократить сроки согласования выполненных работ.

Компания ППР48 работает в соответствии с действующими регламентами и локальными нормативными документами на объекте и имеет значительный опыт в подготовке исполнительной документации на устройство буронабивных свай.
