Подготовили ППР на монтаж металлических лестниц и мостиков
Для чего заказчику понадобился единый проект по мостикам и лестницам
Мостики и лестницы относились к одному комплекту металлоконструкций, но отличались геометрией, отметками и узлами присоединения. Заказчику требовался единый ППР, в котором эти различия отражены без дублирования общих требований. Мы изучили планы, разрезы, ведомости элементов, марки соединений, сведения об опорных конструкциях и условиях доступа к проектным зонам.
Определение структуры ППР
После анализа определили общую структуру документа и перечень отдельных схем. Типовые требования к:
- исходному контролю;
- оснастке;
- геодезической проверке;
- оформлению качества
объединили в пояснительной записке.
Разработка индивидуальных графических фрагментов

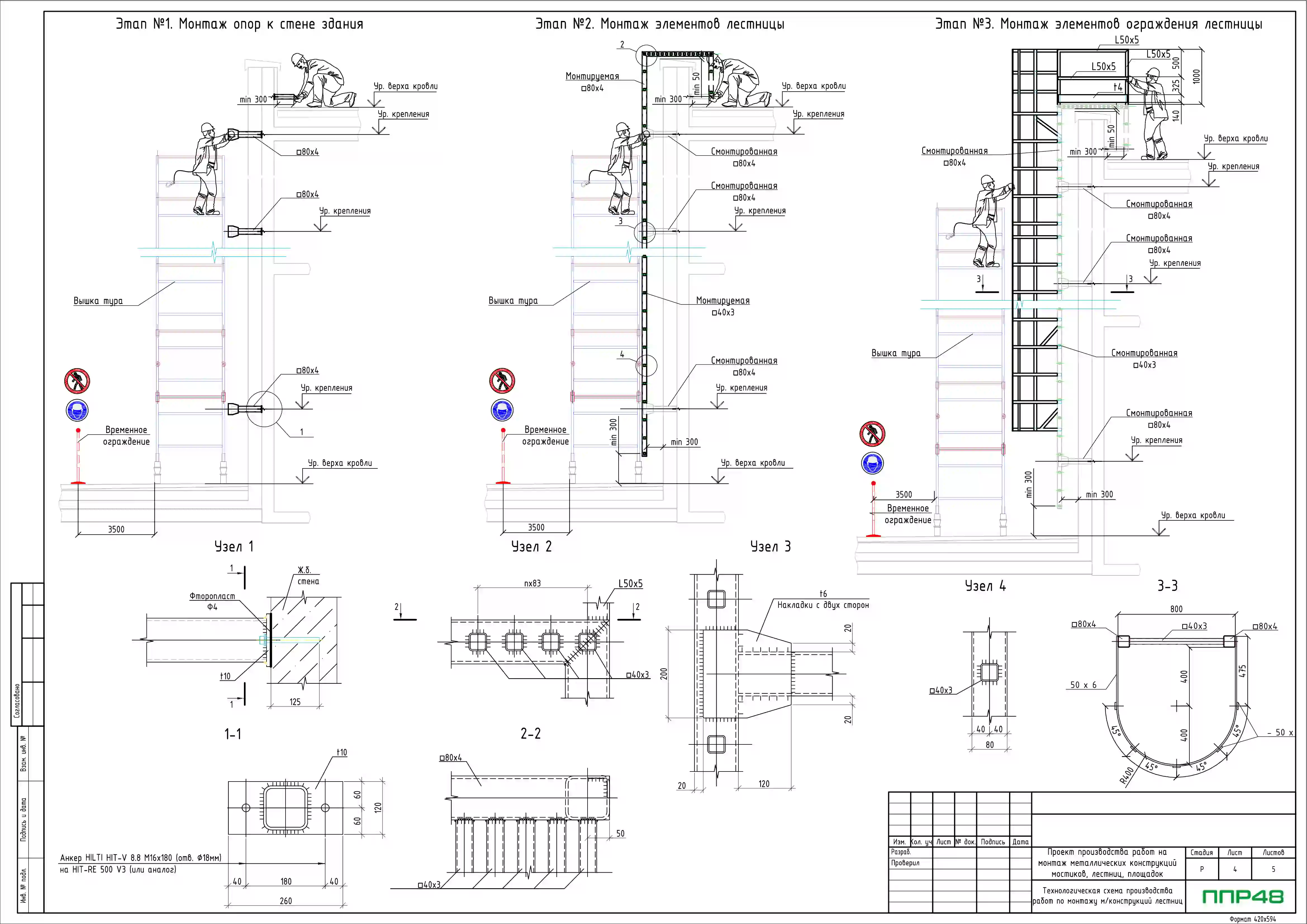

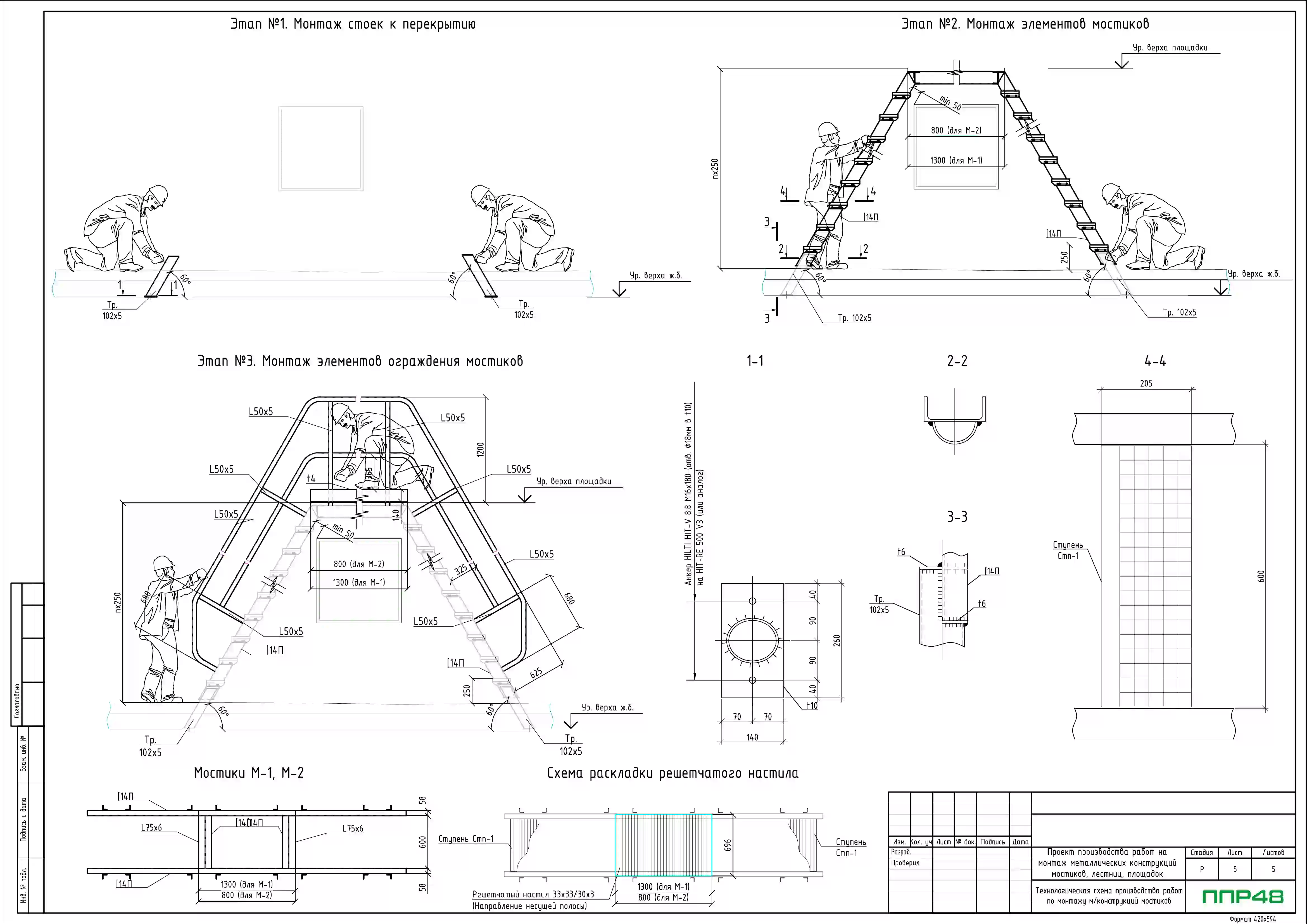

Для характерных мостиков, лестничных маршей и площадок подготовили собственные графические фрагменты с привязками к рабочей документации и понятной системой обозначений. Отдельно закрепили:
- состав исходных разрешений;
- перечень контрольных записей, которые должны сопровождать решения по каждому типу конструкции.
Как мы связали схемы, пояснения и требования согласования
Увязка графики и текста

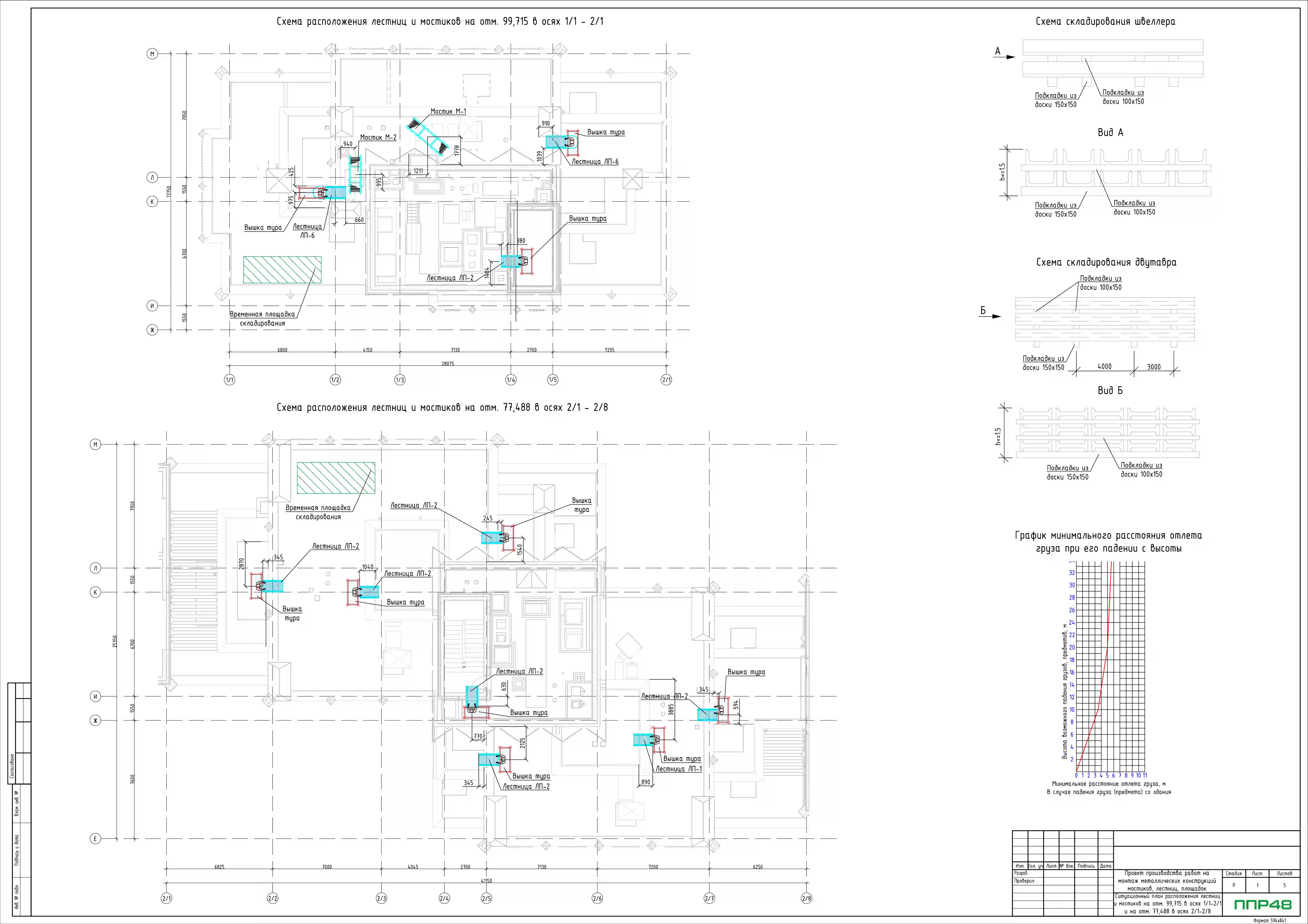

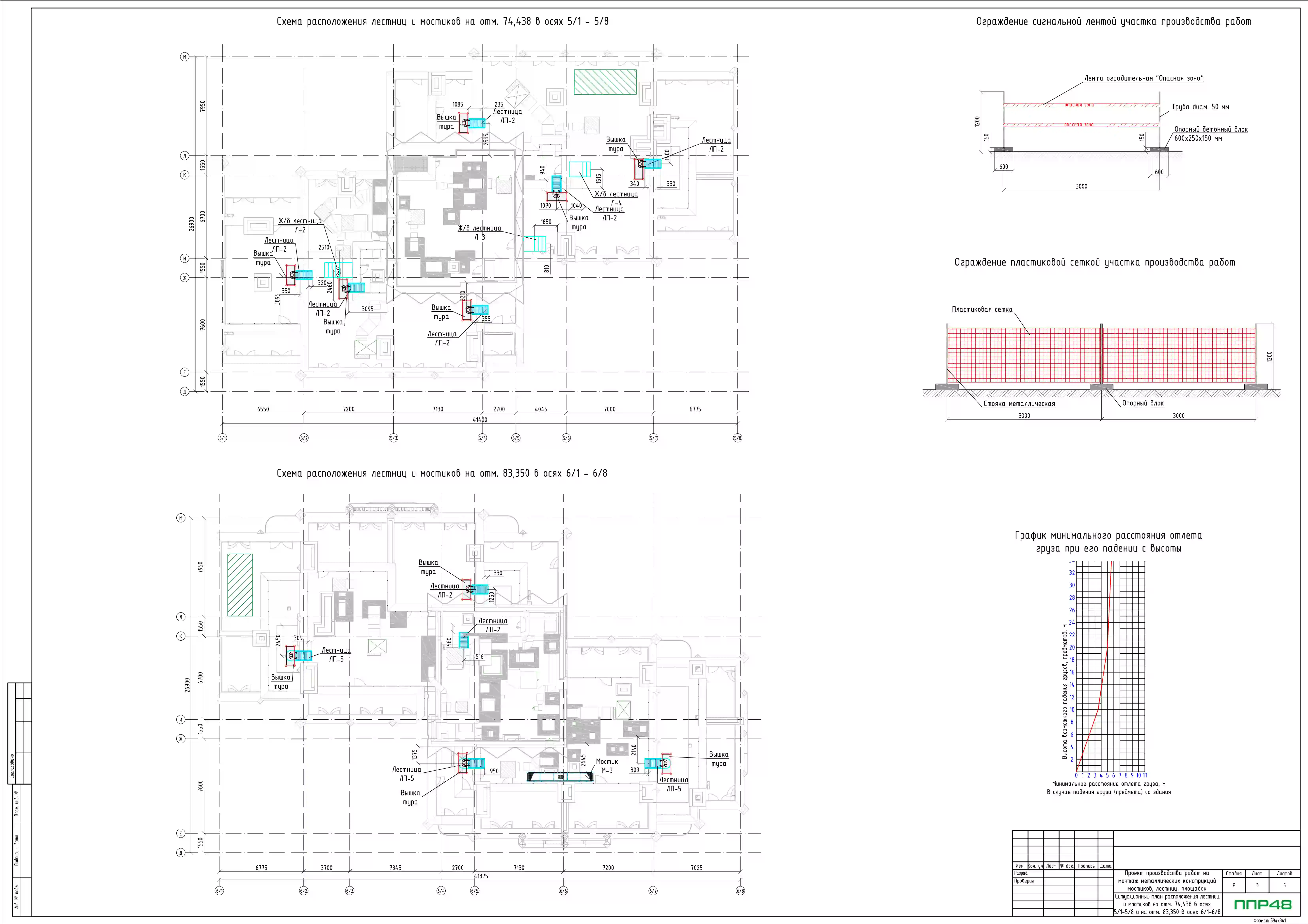

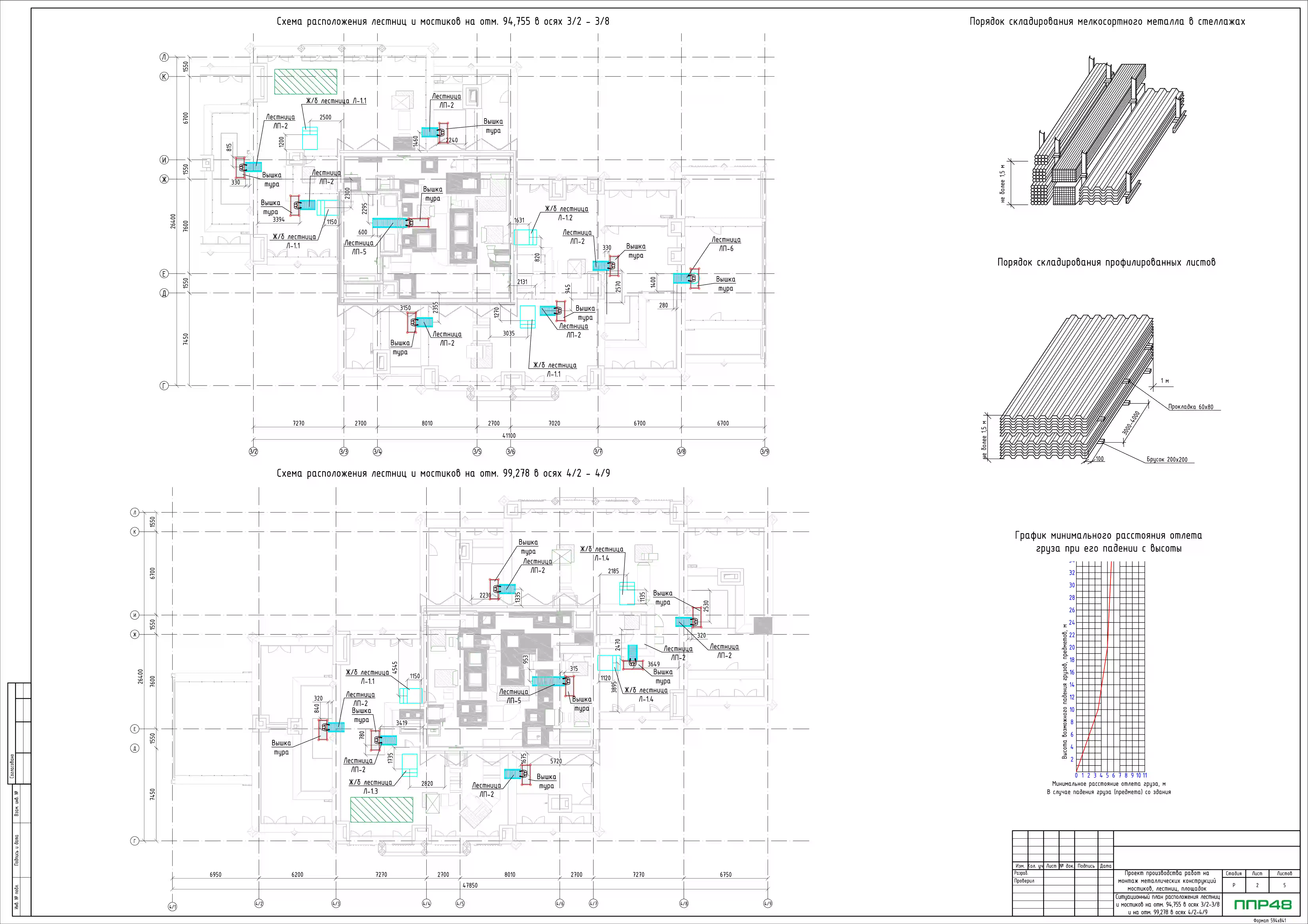

Каждому графическому решению присвоили код, который повторяется в тексте и перечне листов. На схемах отразили:
- проектные зоны;
- положения грузоподъёмных средств;
- места подачи элементов;
- ограничения площадки.
Рядом с соответствующими разделами пояснительной записки указали исходные чертежи и критерии проверки, благодаря чему логика проекта стала прозрачной для согласующих специалистов.
Проверка и финализация
Готовый комплект прошёл перекрёстную проверку: мы сопоставили марки, отметки, массы, наименования оснастки и ссылки между разделами. После обработки комментариев заказчика выпустили чистовую редакцию в DOCX и PDF. Заказчик получил не набор типовых формулировок, а привязанный к объекту документ с согласованными текстовыми и графическими материалами. Такая структура облегчила рассмотрение документа разными подразделениями заказчика и позволила вносить изменения только в затронутые схемы и пункты.
