Проект ОДД для водозаборного узла и водовода молочного завода
От рабочей документации к самостоятельному разделу ОДД
Проект разрабатывался для периода эксплуатации водозаборного узла и водовода молочного завода. Мы изучили общую документацию объекта, расположение участка, существующую дорожную сеть и проектируемые примыкания. Затем выделили сведения, непосредственно влияющие на организацию движения: геометрию въездов, направления транспорта, размещение знаков и расчетные зоны видимости.
Определение границ и содержания раздела
Это определило границы самостоятельного раздела ОДД.
Формирование текстовой и графической частей

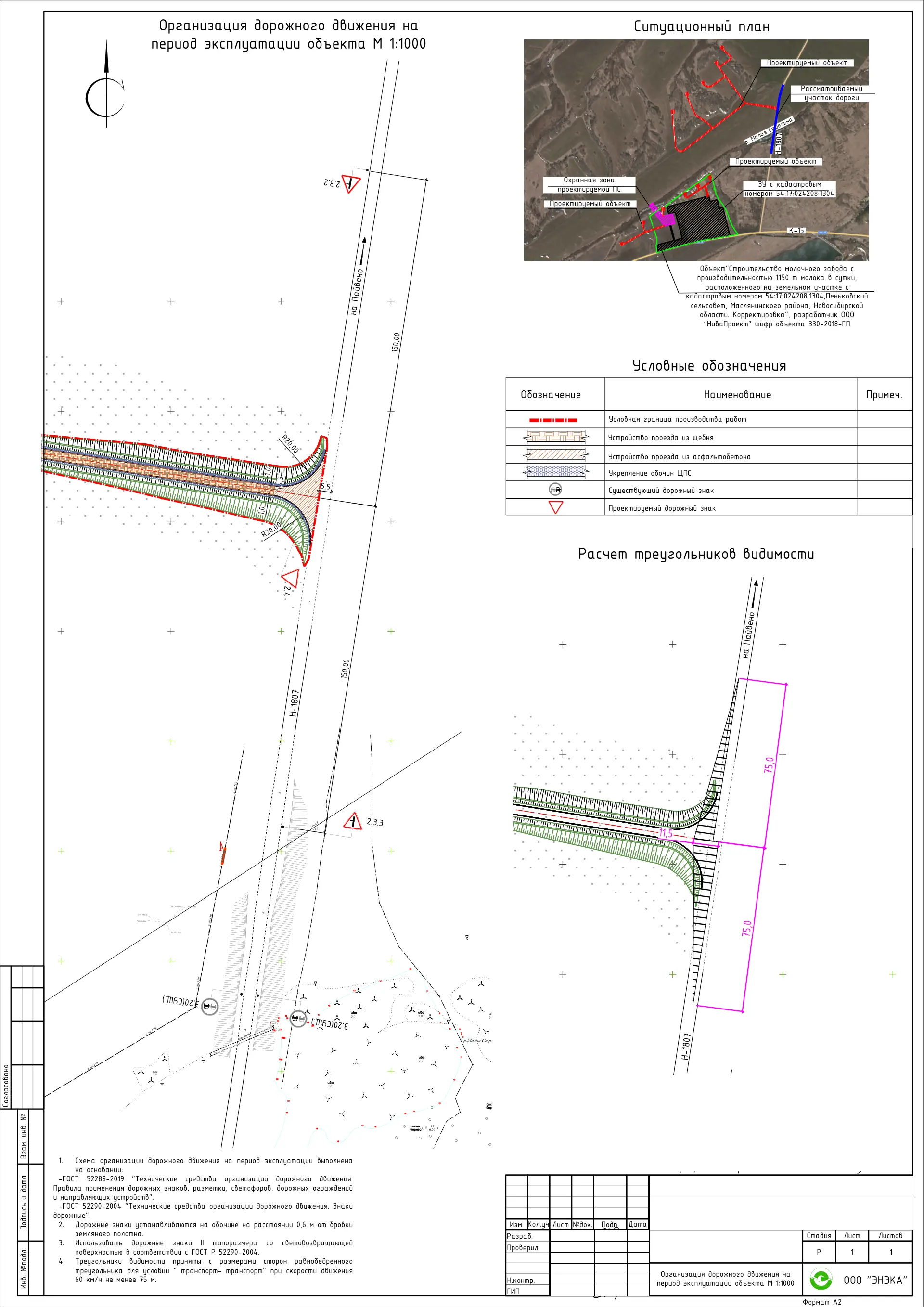

Текстовую часть построили вокруг исходных условий, нормативных требований и обоснования принятых решений. Графический лист объединил:
- план примыканий;
- ситуационную схему;
- условные обозначения;
- расчет треугольников видимости.
Наименования и обозначения унифицировали с рабочей документацией, чтобы проект можно было проверять совместно с другими разделами без расхождений в названиях объекта и проектных участков.
Что проверили перед утверждением эксплуатационной схемы
Внутренний контроль и сопоставление данных
На внутреннем контроле мы сопоставили:
- размеры примыканий;
- положение дорожных знаков;
- направление движения;
- значения, использованные в расчетах видимости.
Дополнительно проверили взаимные ссылки между пояснительной запиской и чертежом. Насыщенный вертикальный лист изучили в исходном масштабе, чтобы мелкие подписи, легенда и отдельные проектные фрагменты оставались читаемыми при техническом рассмотрении.
Финализация и результат
После обработки замечаний изменения внесли одновременно в текст, план и расчетные блоки. Заказчик получил проект ОДД, который раскрывает решения именно для режима эксплуатации и не смешивает их с временной строительной организацией движения. Комплект удобно согласовывать по разделам и обновлять при корректировке примыкания, сохраняя прослеживаемость исходных данных и нормативного обоснования. Итоговый реестр зафиксировал проверенные параметры и взаимосвязи разделов.
