Почему проект требовал привязки к действующей системе
Составление карты проектных ограничений
Мы изучили паспорта агрегатов, компоновочные планы, массы и габариты блоков, положение центров тяжести, требования к опорным конструкциям и точки подключения инженерных сетей. Отдельно проверили доступные проёмы, маршруты внутри площадки и ограничения по размещению грузоподъёмных средств.
На основе этих данных составили карту проектных ограничений и уточнили, какие решения необходимо вынести на отдельные листы.
Структура и содержание ППР
В состав ППР включили:
- пояснительную записку;
- план организации площадки;

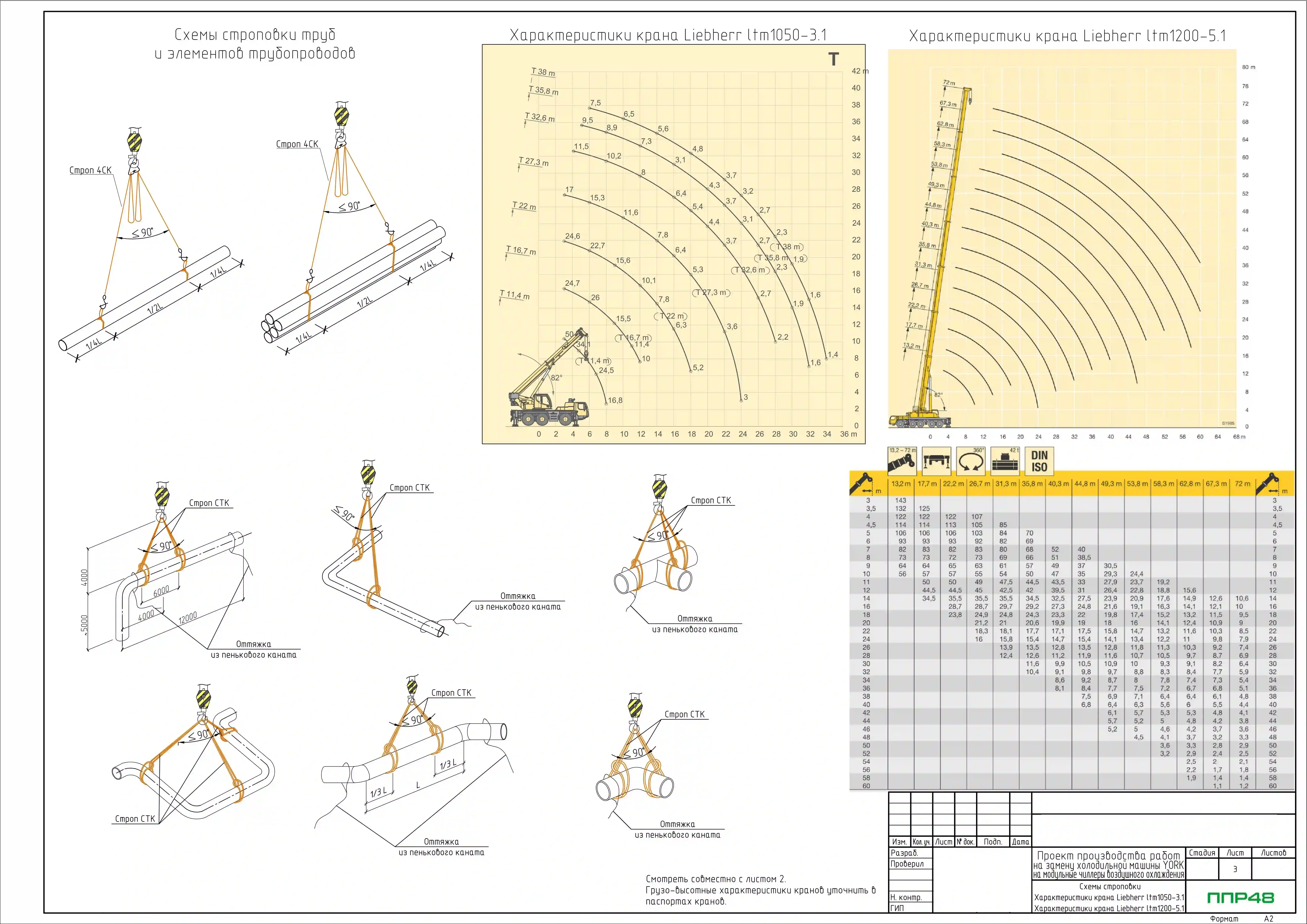

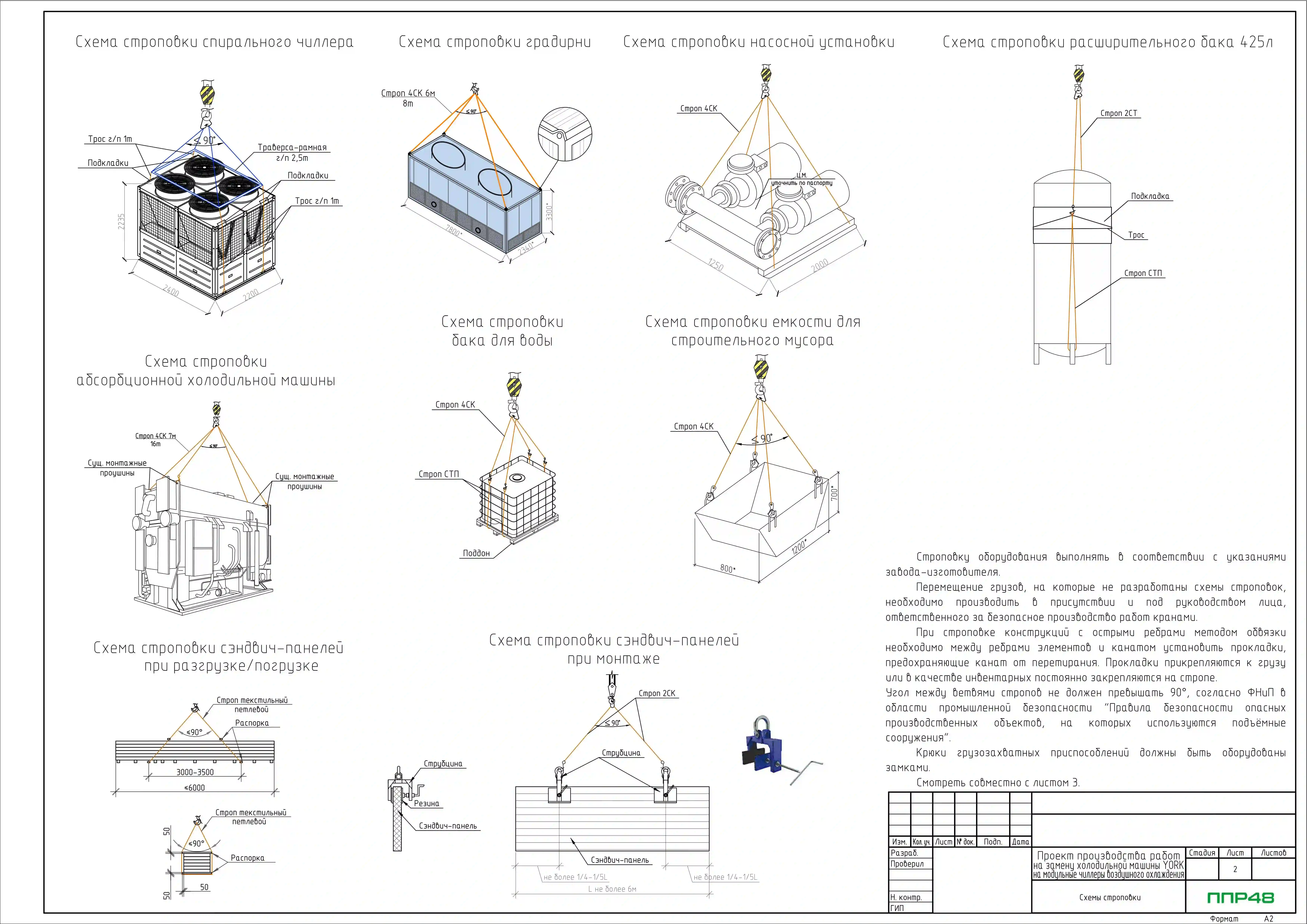

- схемы перемещения и строповки оборудования;
- проектные положения механизмов;
- перечень оснастки;
- требования к контролю.
Сведения изготовителя перенесли в документ с точными ссылками, чтобы параметры агрегатов можно было быстро сверить с первоисточником.
Как мы оформили решения и провели многоуровневую проверку
Разработка текстовой и графической частей
Текстовую и графическую части разрабатывали параллельно. На схемах зафиксировали:
- расчётные габариты;
- безопасные зоны;
- временные места размещения блоков;
- привязки к существующим конструкциям.
В пояснительной записке описали основания для выбора решений, требования к подготовке исходных разрешений, контролю состояния коммуникаций, проверке оснастки и оформлению результатов. Такой подход исключил разрыв между чертежами оборудования и организационной частью проекта.
Многоуровневая проверка и финализация
Готовый комплект проверили по внутреннему чек-листу: сопоставили:
- массы и марки;
- вылеты и грузовые характеристики механизмов;
- обозначения на планах;
- нумерацию листов и взаимные ссылки.
Замечания заказчика внесли одновременно во все связанные разделы, сохранив согласованность документа. Итоговый ППР дал заказчику единый комплект для рассмотрения техническими специалистами, службами эксплуатации, подрядной организацией и ответственными за безопасную организацию работ.
