Основные сведения о проекте
| Параметр | Содержание |
|---|---|
| Объект | Рекламная конструкция на отдельной площадке |
| Вид работ | Устройство фундамента и монтаж рекламного щита |
| Раздел документации | Проект производства работ |
| Особенность проекта | Привязка монтажных решений к ограниченной площадке и существующей инфраструктуре |
| Результат | Комплект ППР для согласования и безопасного производства работ |
Для чего заказчику потребовалась разработка отдельного ППР
Рекламная конструкция должна была размещаться на участке с ограниченным пространством и существующей инфраструктурой. Заказчику требовался документ, который объединит разрозненные исходные материалы и покажет согласующим специалистам, как учтены фундамент, опорная стойка, металлокаркас щита, применение подъёмной техники и работы на высоте.
Обычного описания конструкции для этого было недостаточно. Требовалась привязка организационно-технологических решений к плану площадки, монтажным отметкам и характеристикам конкретного оборудования.
Исходные данные и решения
Состав ППР определили после проверки рабочей документации, ведомости элементов, масс укрупнённых блоков, монтажных отметок и сведений о подъездных путях для техники.
На основании исходных данных в проекте отразили:
- Последовательность устройства фундамента и монтажа рекламной конструкции.
- Привязку опорной стойки и металлокаркаса щита к плану площадки.
- Массу и габариты монтируемых элементов.
- Требования к подъёмной технике и грузозахватным приспособлениям.
- Порядок выполнения работ на высоте.
- Контроль устойчивости конструкции на промежуточных стадиях монтажа.
- Требования к качеству работ и оформлению исполнительной документации.
Графическая часть ППР

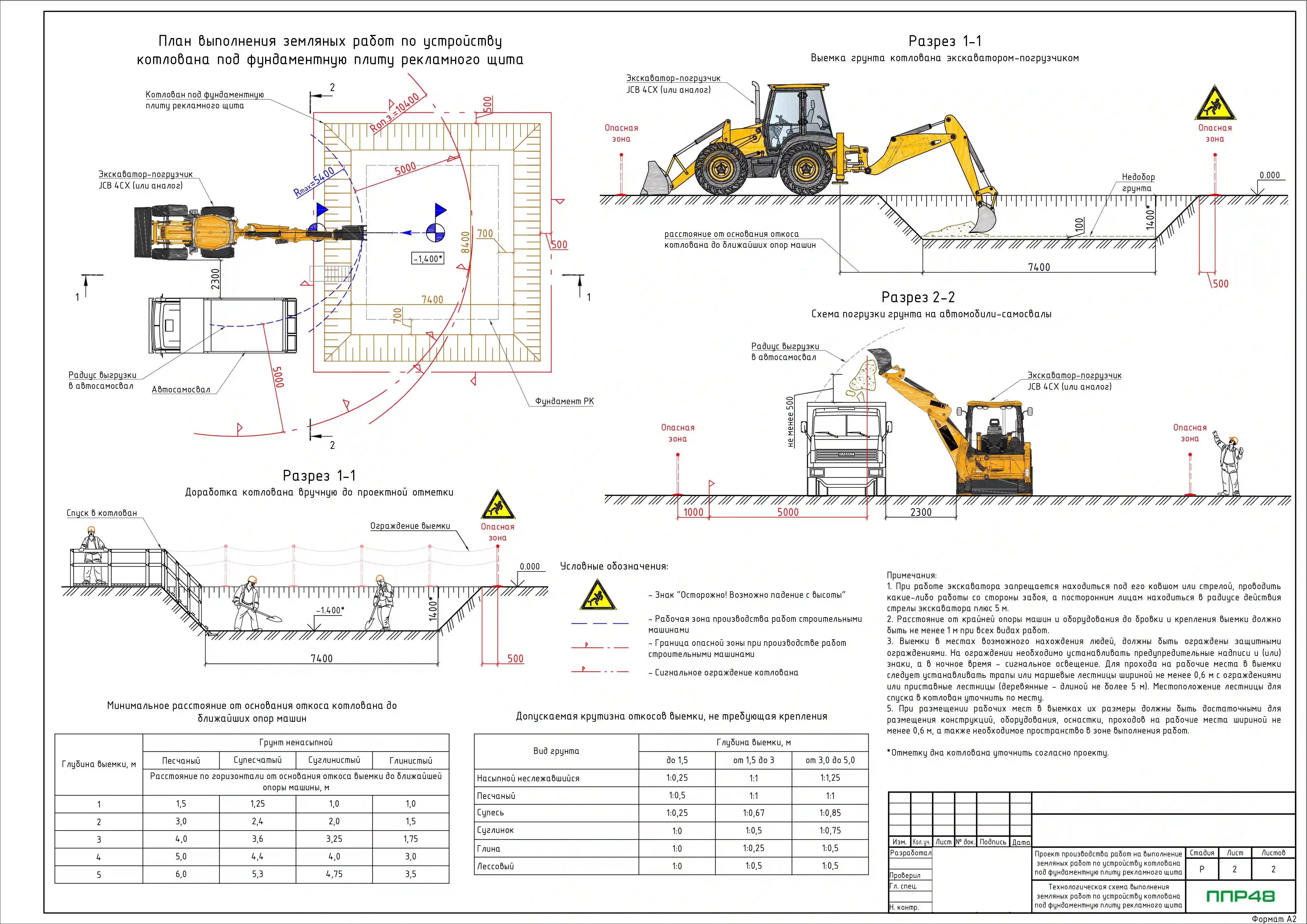

Для наглядной увязки решений с фактическими условиями площадки в графическую часть включили монтажные и организационные схемы.

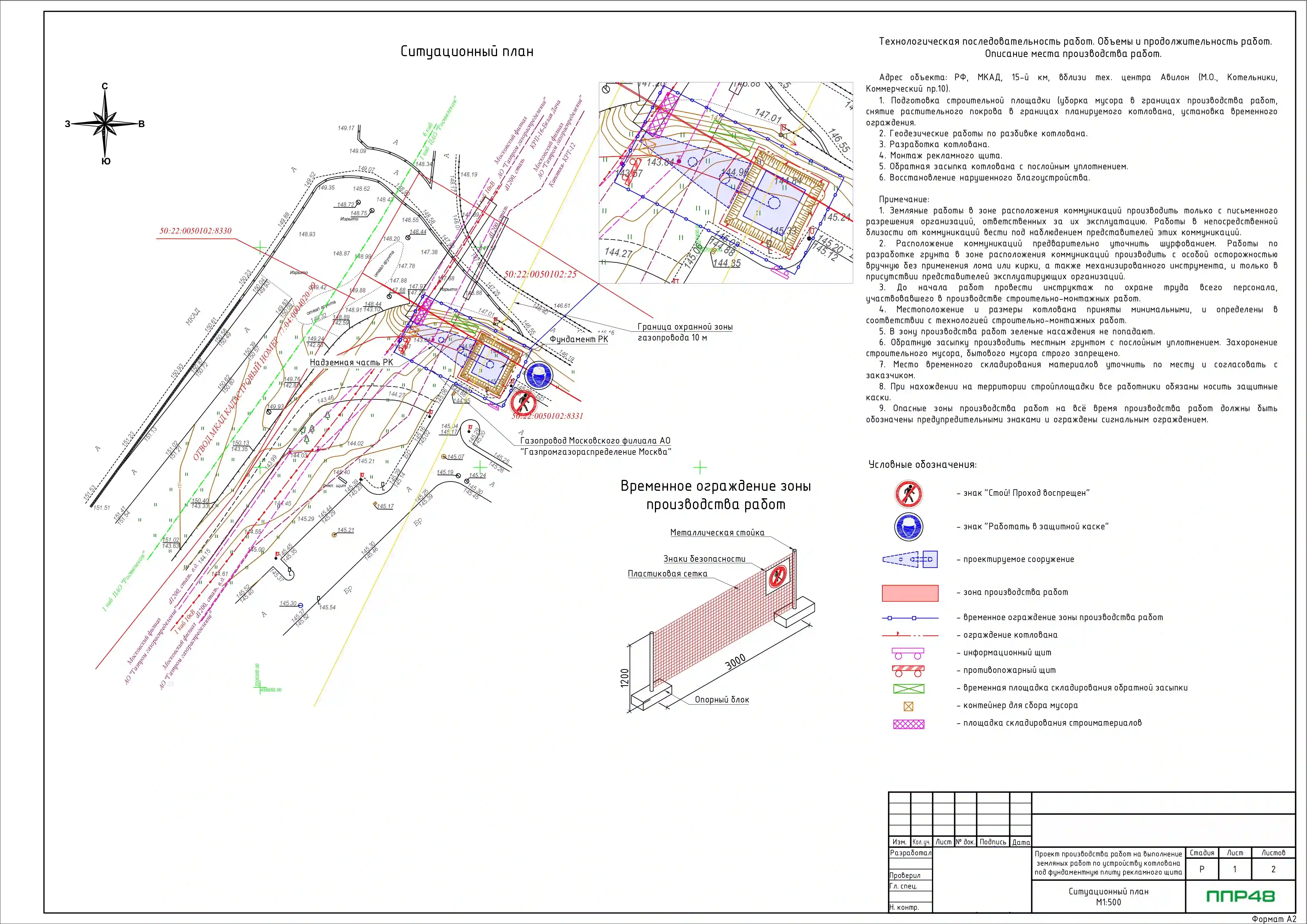

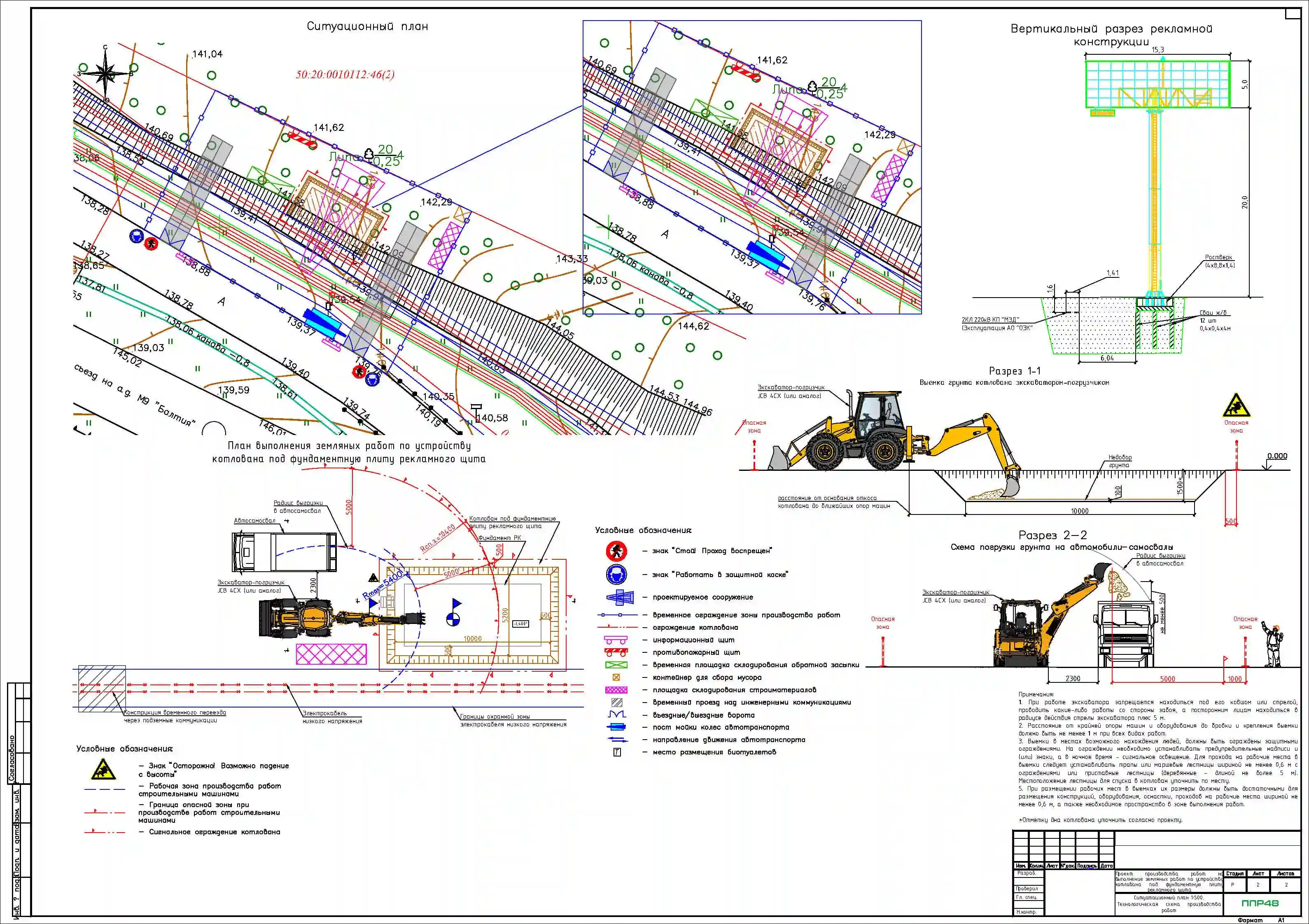

- Ситуационный план и схема размещения рекламной конструкции.
- Схема размещения грузоподъёмного крана.
- Границы опасной зоны при работе подъёмной техники.
- Положение выносных опор и рабочая зона крана.
- Схемы строповки укрупнённых монтажных элементов.
- Схема последовательности монтажа стойки и металлокаркаса.
- Схема временного ограждения и безопасных зон для персонала.
Как проходила подготовка проекта к согласованию
Разработку вели параллельно в текстовой и графической частях. Пока инженер формировал организационно-технологические решения, проектировщик проверял габариты площадки, вылет стрелы, рабочий радиус и соответствие схемы подъёма паспортным характеристикам применяемого механизма.
Все спорные места фиксировали в перечне вопросов заказчику. Уточняли фактические отметки, расположение подземных сетей, доступную зону установки техники и конструкцию узлов крепления рекламного щита.
Готовую редакцию передали на внутренний контроль другому специалисту. Он проверил взаимные ссылки между текстом и чертежами, единообразие марок, наличие обязательных мер безопасности и соответствие схем пояснительной записке.
Результат для заказчика
После учёта комментариев заказчика сохранили историю изменений и подготовили чистовую версию ППР для согласования. Заказчик получил прозрачный комплект документации, в котором каждое организационно-технологическое решение имеет исходное основание и привязку к условиям конкретной площадки.
Такой подход позволяет оперативно отрабатывать замечания согласующих специалистов без переработки документа с нуля, а также использовать ППР как рабочий документ при подготовке и выполнении монтажных работ.
