Проект устройства фундаментов под указатели бизнес-парка

Почему проект начали с карты размещения указателей

Заказчику требовался ППР для фундаментов под указатели на территории крупного бизнес-парка. Мы проанализировали схему размещения элементов, генеральный план, типы бетонных блоков, отметки и ограничения транспортной сети. Пространственное распределение указателей использовали как основу проекта: оно помогло сгруппировать повторяющиеся решения и выделить участки, требующие отдельной привязки.

Анализ размещения указателей

Проанализировали схему размещения, генплан, типы блоков, отметки и ограничения. Пространственное распределение помогло сгруппировать повторяющиеся решения и выделить участки для отдельной привязки.

Формирование графической части

Графическую часть сформировали из четырёх листов:

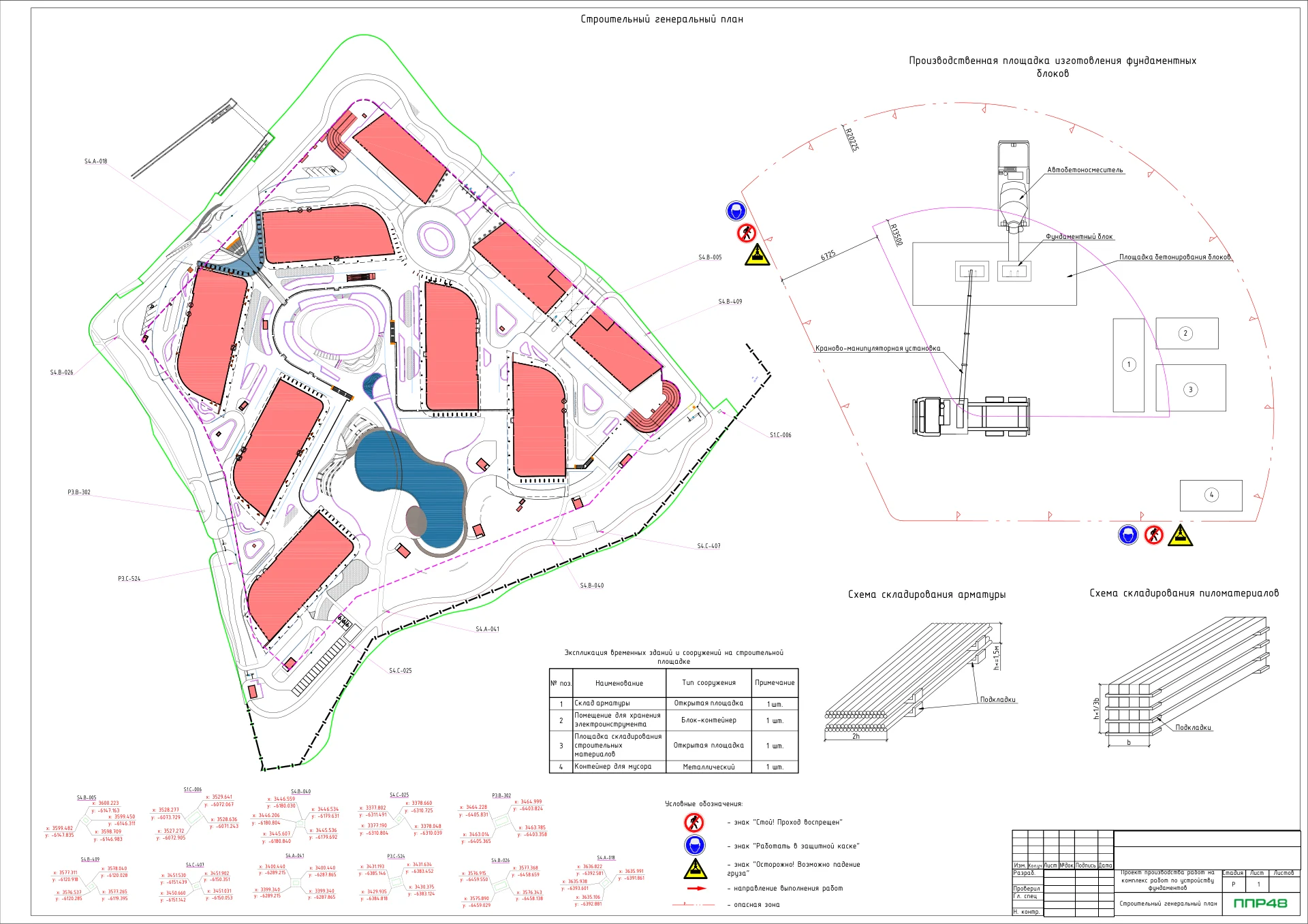

• общий план связал точки размещения с территорией;

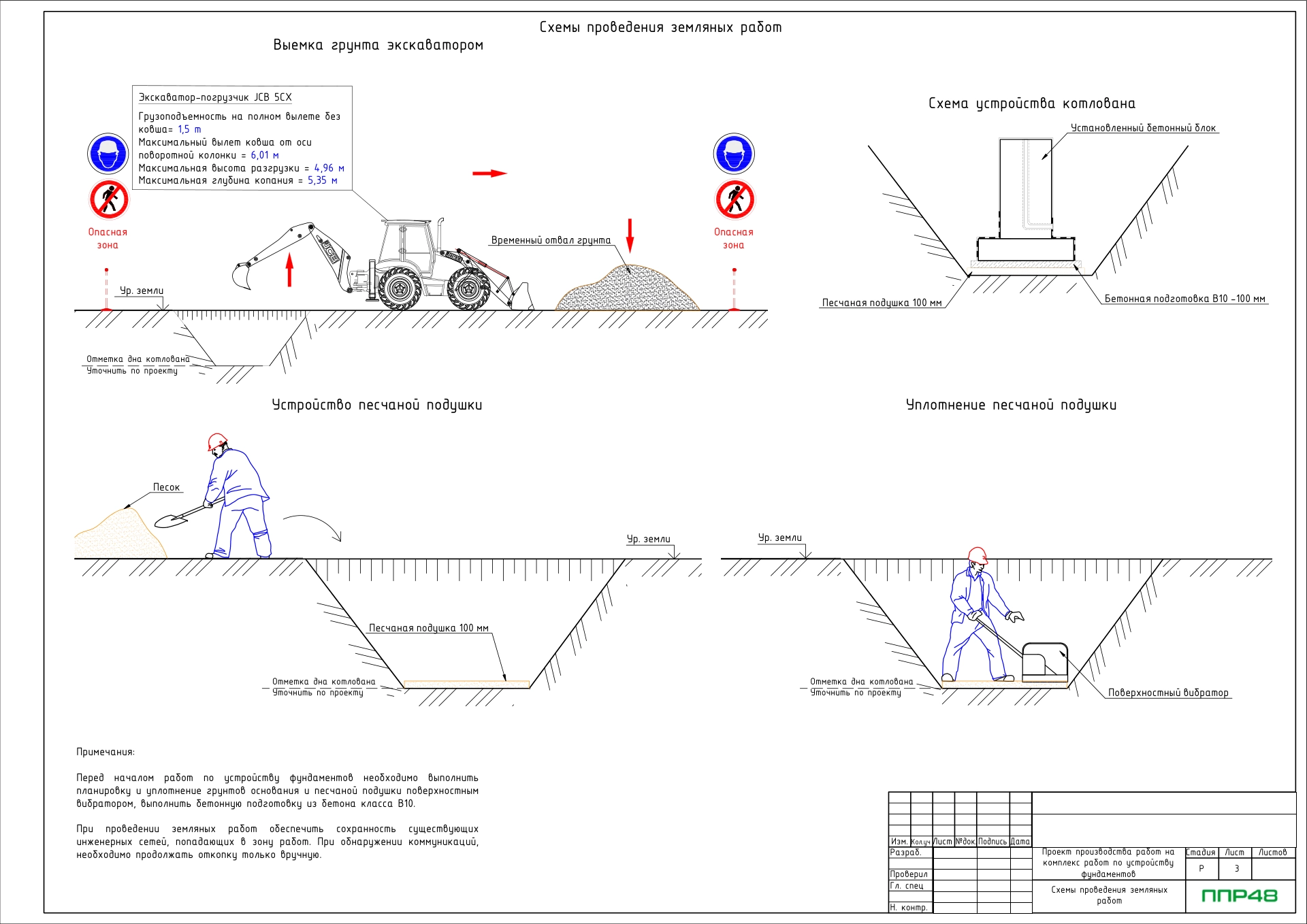

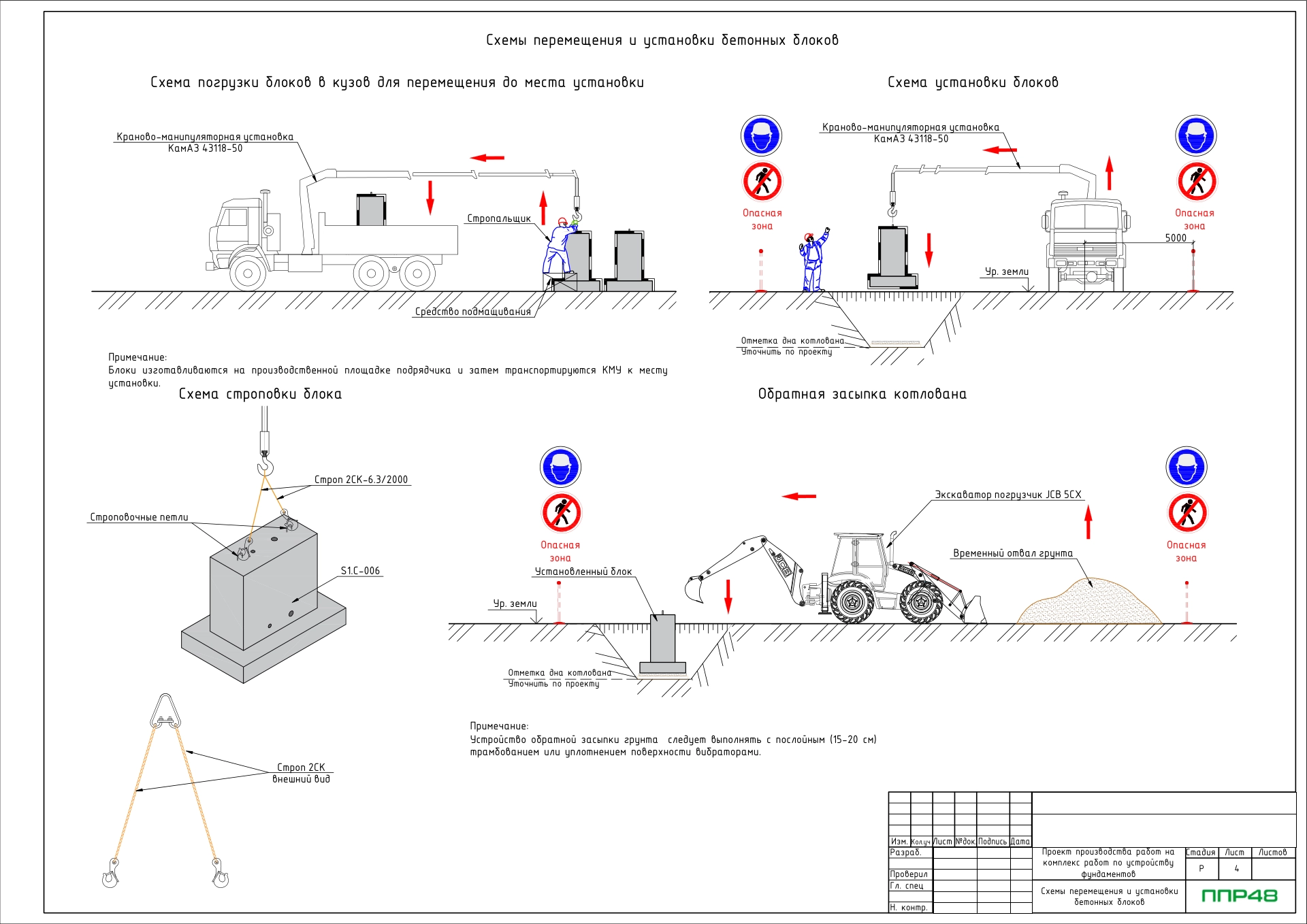

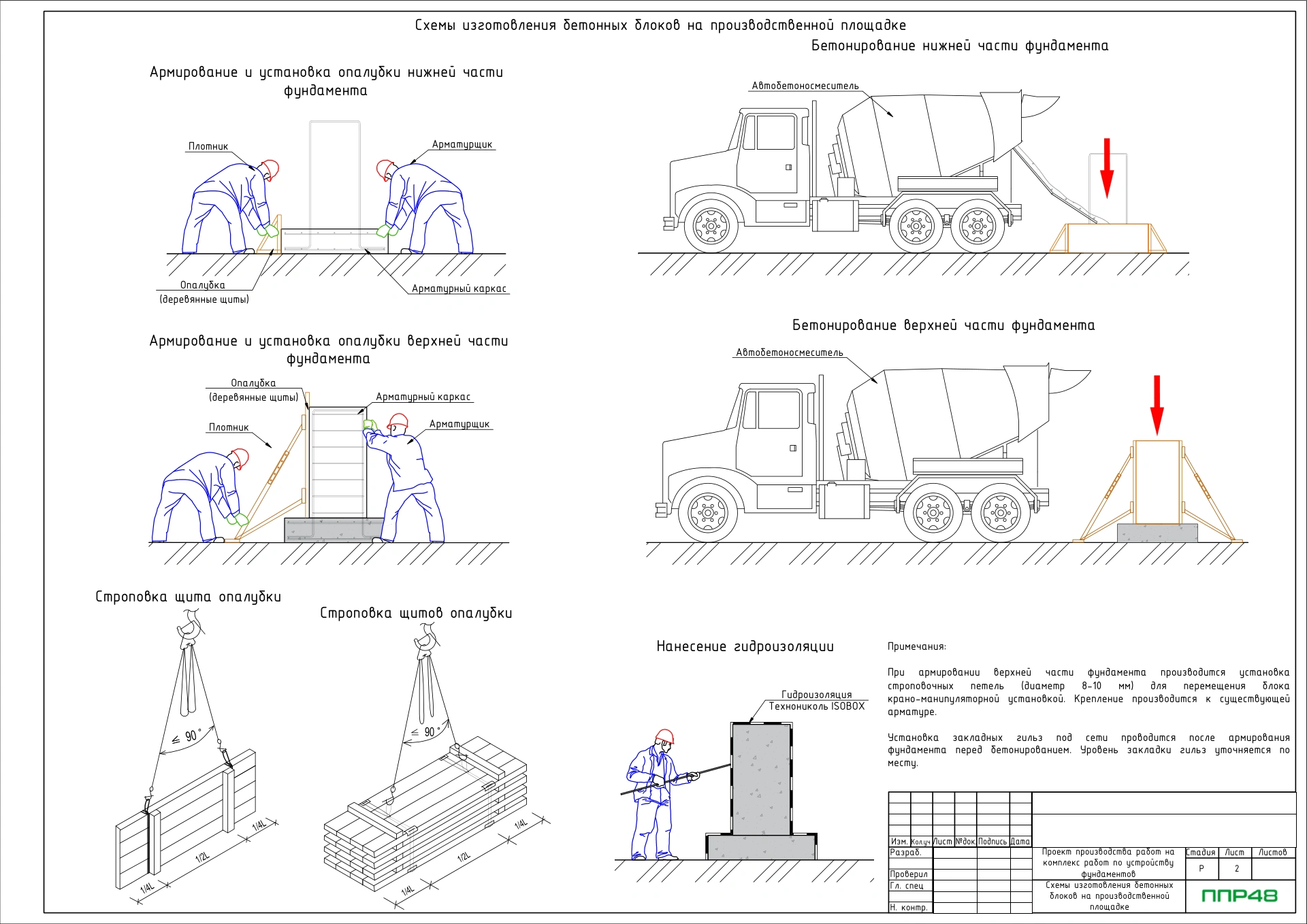

• последующие чертежи раскрыли типовые блоки, проектные положения техники, схемы строповки и характерные котлованы.

Для повторяющихся элементов сохранили единые обозначения и размеры. В тексте указали, к какому листу относится каждое решение, исключив неопределённые ссылки.

Как типовые узлы сократили объем повторной проверки

Внутренняя проверка типовых узлов

На внутреннем контроле мы сопоставили:

• марки фундаментов;
• габариты блоков;
• глубины;
• проектные отметки;
• параметры применяемой оснастки.

Отдельно проверили соответствие общему плану: типовой узел должен был применяться только к предусмотренным позициям. Примечания, условные обозначения и графические выноски унифицировали, чтобы одинаковые решения не трактовались по-разному на соседних листах.

Внесение замечаний и финализация

Замечания заказчика вносили через реестр зависимых материалов. Если менялся тип блока или привязка указателя, мы проверяли общий план, схему перемещения и соответствующий узел. Итоговый ППР объединил четыре чертежа в прозрачную проектную систему. Заказчик получил документ, который удобно согласовывать и актуализировать при изменении отдельных позиций без повторной переработки всего комплекта. Сводная таблица также заметно упростила итоговый контроль повторяющихся фундаментов на разных участках территории бизнес-парка.
