Подготовили ППР на устройство наружной ливневой канализации

Как мы сформировали состав ППР по наружным сетям

Разработку начали с анализа плана ливневой канализации, продольных профилей, проектных отметок, ведомостей труб и колодцев. Дополнительно сопоставили трассу с существующими коммуникациями, проездами, зданиями и границами площадки. Если исходные материалы содержали расхождения, мы фиксировали их в перечне вопросов и согласовывали уточнения до детализации графической части ППР.

Анализ исходных данных

Проанализировали план ливневой канализации, продольные профили, проектные отметки, ведомости труб и колодцев. Сопоставили трассу с существующими коммуникациями, проездами, зданиями и границами площадки. Расхождения фиксировали и согласовывали до детализации графики.

Определение содержания документа

Содержание документа подобрали с учётом протяжённости сети и характерных участков. В комплект включили:

• пояснительную записку;

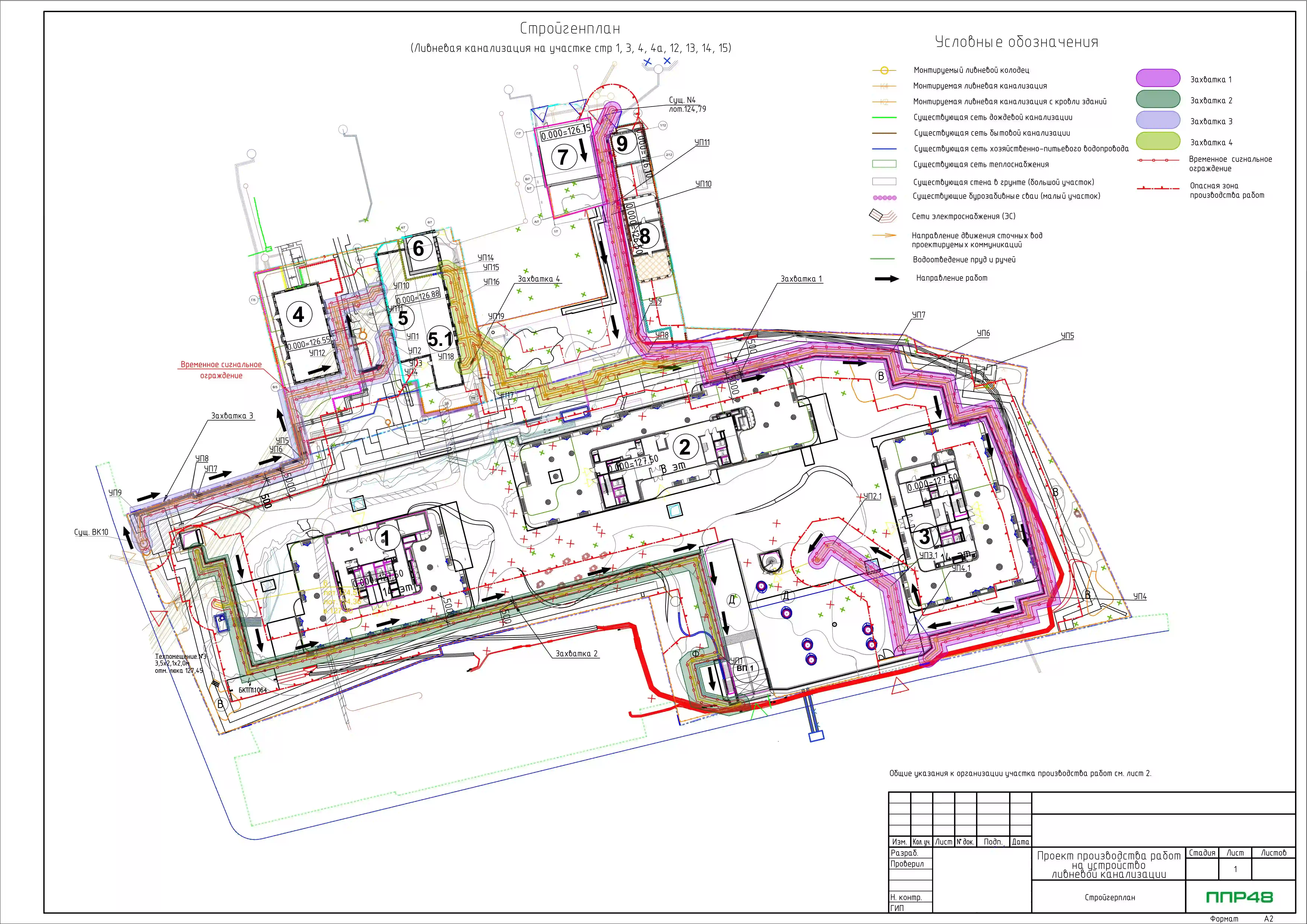

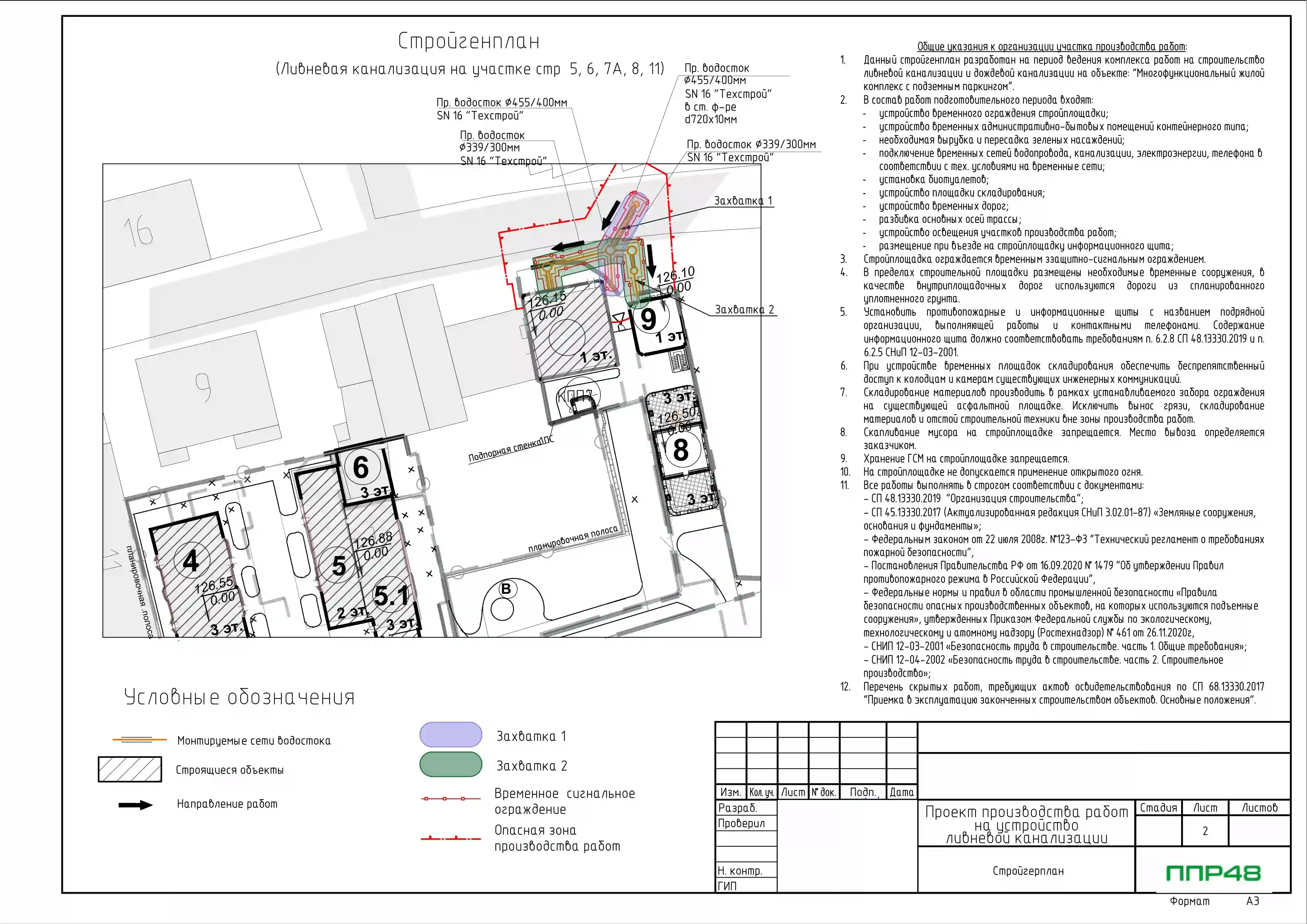

• ситуационную схему;
• разбивку на проектные участки;
• графические привязки;
• требования к временной организации площадки;
• геодезическому контролю и исполнительным записям.

Для пересечений и мест подключения предусмотрели отдельные фрагменты со ссылками на рабочие чертежи. Отдельными пунктами закрепили:

• состав исходных разрешений;
• требования к временным схемам;
• перечень данных, подлежащих подтверждению до выпуска документа.

Как проходила проверка и подготовка документа к утверждению

Увязка обозначений и требований

Перед выпуском мы связали все обозначения на планах с текстовыми разделами и перечнем листов. Проверили отметки, диаметры, наименования элементов, границы участков и ссылки на исходную документацию. Требования к контролю оформили как конкретные проверяемые пункты, чтобы заказчику было удобно рассматривать проект совместно с техническими и эксплуатационными подразделениями.

Внутренняя проверка и финализация

После внутреннего рецензирования передали проект заказчику, обработали замечания и обновили связанные листы. Историю изменений сохранили, а итоговую редакцию подготовили в DOCX и PDF. Заказчик получил структурированный ППР по ливневой канализации, пригодный для утверждения и последующей точечной корректировки без полной переработки документа. Сквозная нумерация схем и разделов позволила проследить все изменения и повторно проверить только те решения, которых коснулись комментарии.
