Разработали ППР на демонтаж затворов водопроводных галерей Карамышевского гидроузла

Исходной базой для разработки стали техническое задание заказчика, разделы ПД № 7_ПОС1 и ПД № 7_ПОС4, а также комплекты 191-ГТС-524-2024-АР1, КЖ1 и КЖ9. Мы сопоставили данные этих материалов с планами промежуточной головы шлюза № 9, проверили отметки размещения затвора, геометрию помещений башен, доступные проемы, места для техники и временного складирования. Отдельно зафиксировали ограничения действующего гидротехнического объекта: стесненные условия, существующие конструкции, работы в водоохранной зоне Москвы-реки, применение подъемных средств, огневых операций и средств подмащивания. Так мы получили перечень исходных параметров, которые должны были быть отражены в проекте, а не оставлены на усмотрение исполнителей.

Какие ограничения исходной документации мы превратили в проектные решения

Формирование перечня исходных ограничений

По результатам проверки подобрали состав ППР без типовых разделов, не связанных с задачей заказчика. В документ вошли:

• область применения и общие данные;
• подготовительные мероприятия;
• технологическая карта;
• требования к ресурсам и контролю качества;
• решения по охране труда, пожарной и экологической безопасности.

Состав графической части

Графическую часть сформировали из трёх листов:

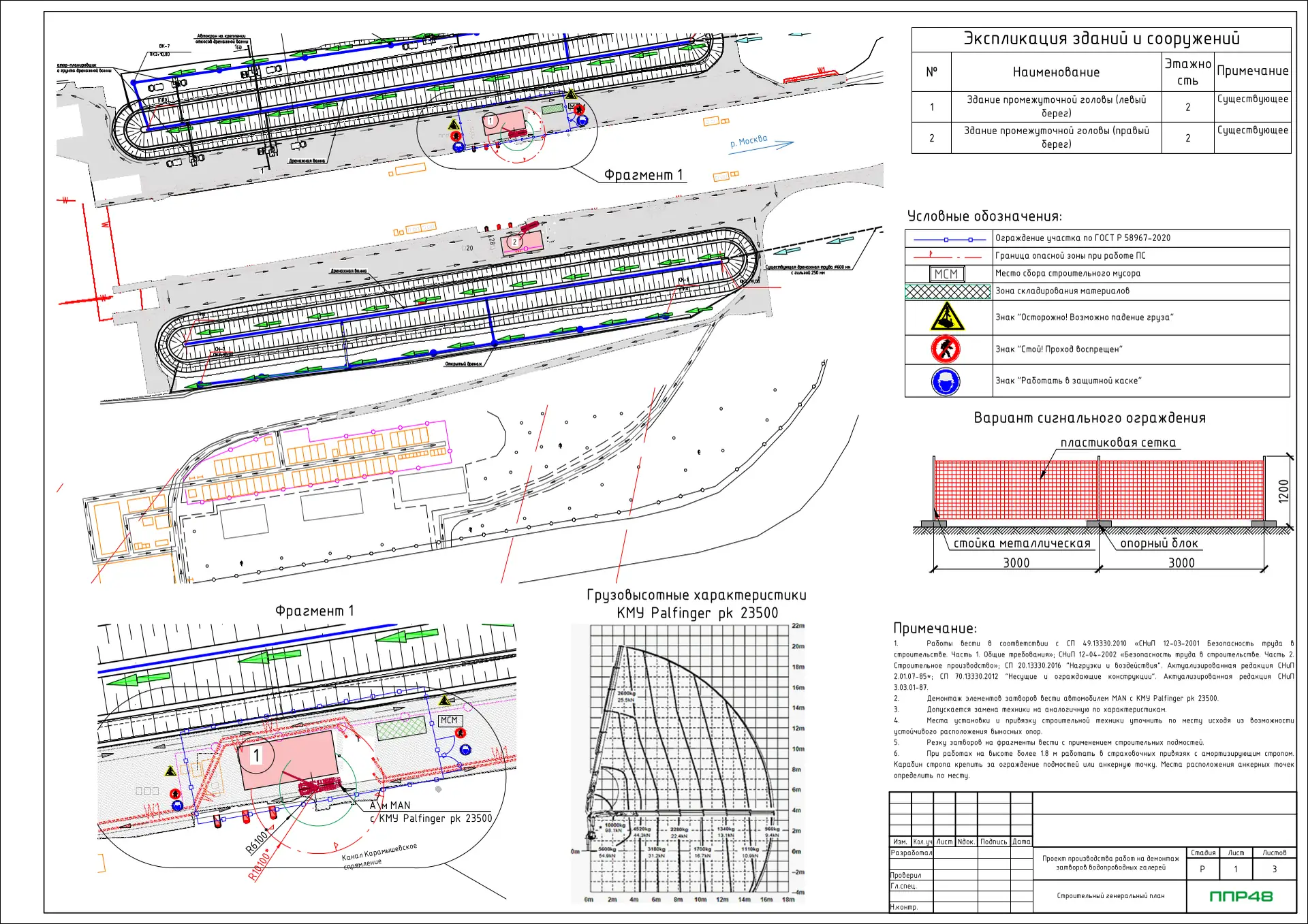

• строительный генеральный план;

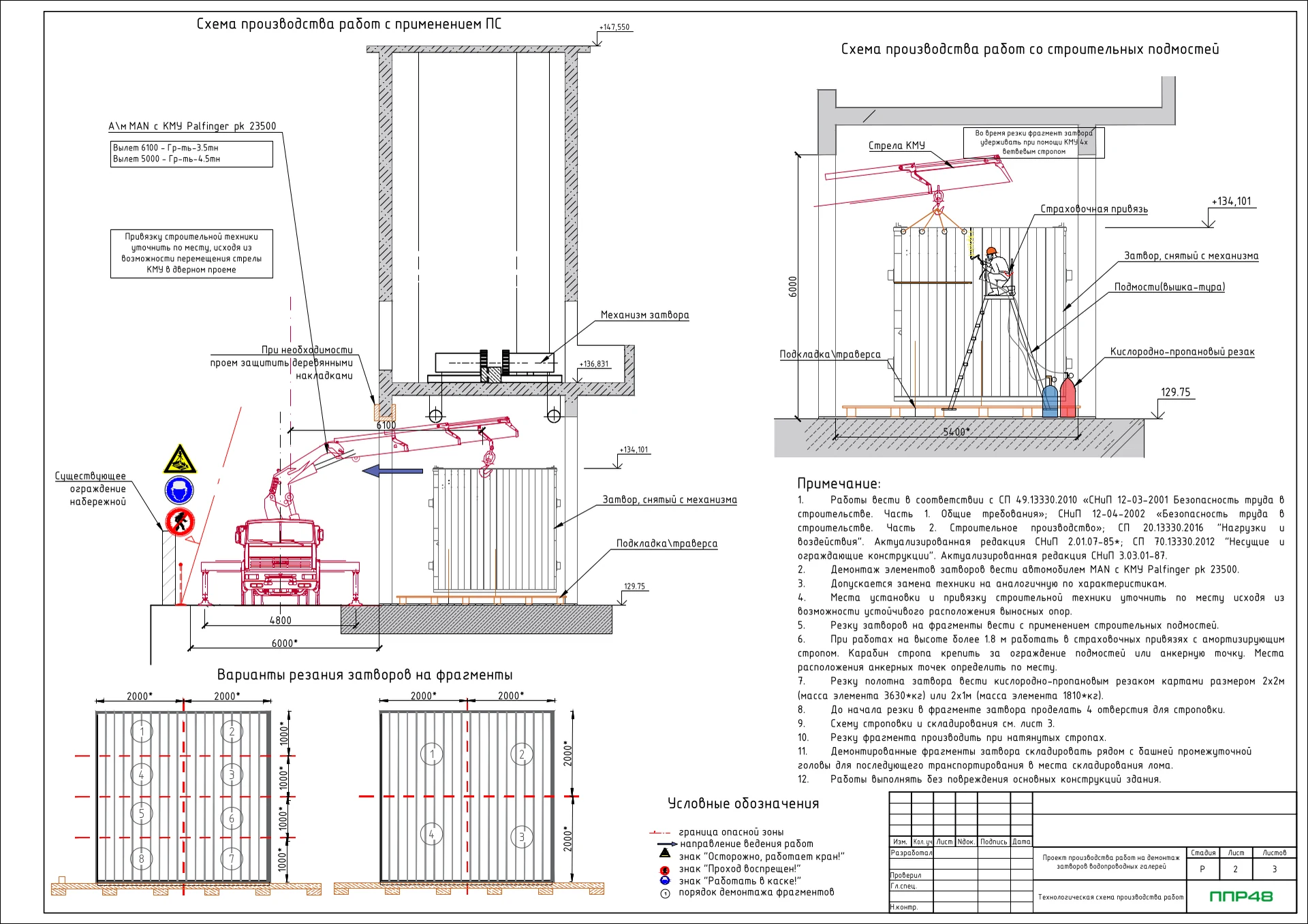

• технологическая схема;

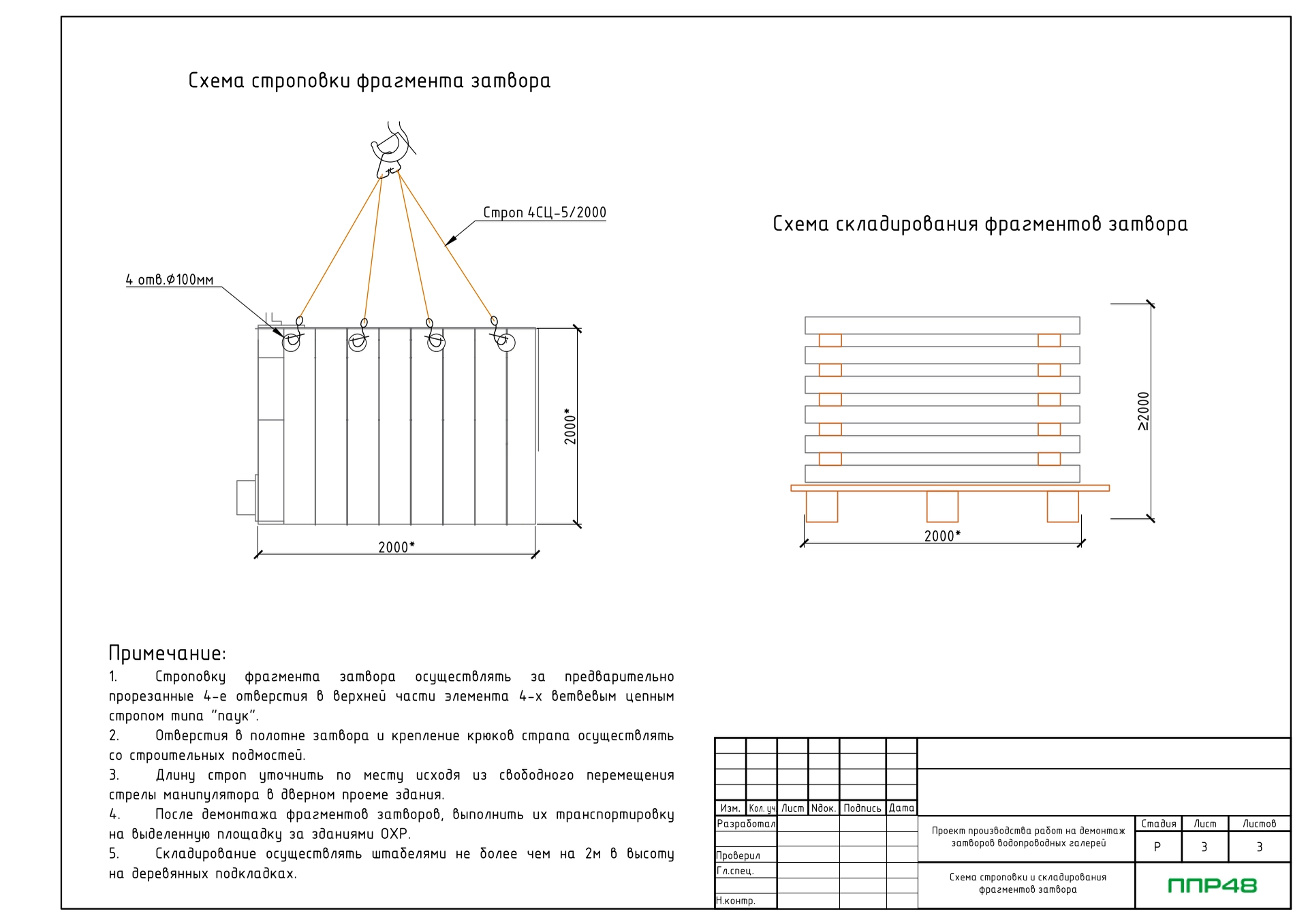

• схема строповки со складированием фрагментов.

В пояснительной записке дали ссылки на эти листы и увязали с ними границы опасных зон, размещение техники, сигнальное ограждение, точки строповки и условия сохранности существующих сооружений.

Как мы связали пояснительную записку и три графических листа

Разработка графической части

Разработку начали с графической проверки принятой концепции. На плане уточнили:

• возможное положение автомобиля с КМУ;
• рабочие вылеты стрелы;
• дверной проем;
• зоны, которые нельзя занимать при размещении оборудования.

Затем на разрезах проверили взаимное положение затвора, подмостей, страховочных систем и подъемного средства. Для схемы строповки задали два расчётных формата фрагментов - 2×2 и 2×1 м, предусмотрели четыре отверстия и четырёхветвевой цепной строп 4СЦ-5/2000. Значения массы, требующие подтверждения по рабочей документации и техническому паспорту шлюза, выделили как контролируемые исходные данные, чтобы не закреплять в проекте неподтверждённые допущения.

Перенос параметров в текстовые разделы и проверка

После проработки схем перенесли согласованные параметры в технологическую карту и разделы безопасности. На завершающей стадии сверили:

• наименования затворов;
• марки оснастки;
• размеры фрагментов;
• обозначения опасных зон;
• ссылки на графические листы.

Отдельно проверили нумерацию разделов, соответствие ведомости чертежей фактическому комплекту и единообразие терминов в тексте и штампах. Проект прошёл внутреннее рецензирование; после учёта замечаний мы сформировали редактируемый документ и PDF, которые заказчик мог передать на согласование без дополнительной сборки материалов из разных источников.
