ППР для монолитных конструкций центра обработки данных

Как мы определили содержание проекта для РЦОД

Исходная документация относилась к третьему зданию технологической зоны резервного центра обработки данных. Мы изучили генеральный план, конструктивные чертежи, отметки, конфигурацию монолитного каркаса и ограничения площадки. Дополнительно сопоставили параметры проектной техники, места временного размещения материалов и границы зон, которые требовали отражения в организационных решениях.

Формирование состава и структуры ППР

Состав ППР выстроили от общего плана к специализированным схемам. Строительный генеральный план связали с:

• проектными проездами;
• позициями механизмов;
• условными обозначениями.

Для монолитных конструкций подготовили отдельные листы с:

• грузозахватными приспособлениями;
• схемами строповки;
• схемами складирования.

Текстовые разделы получили прямые ссылки на соответствующие графические решения.

Почему три листа образовали проверяемый комплект

Назначение каждого листа

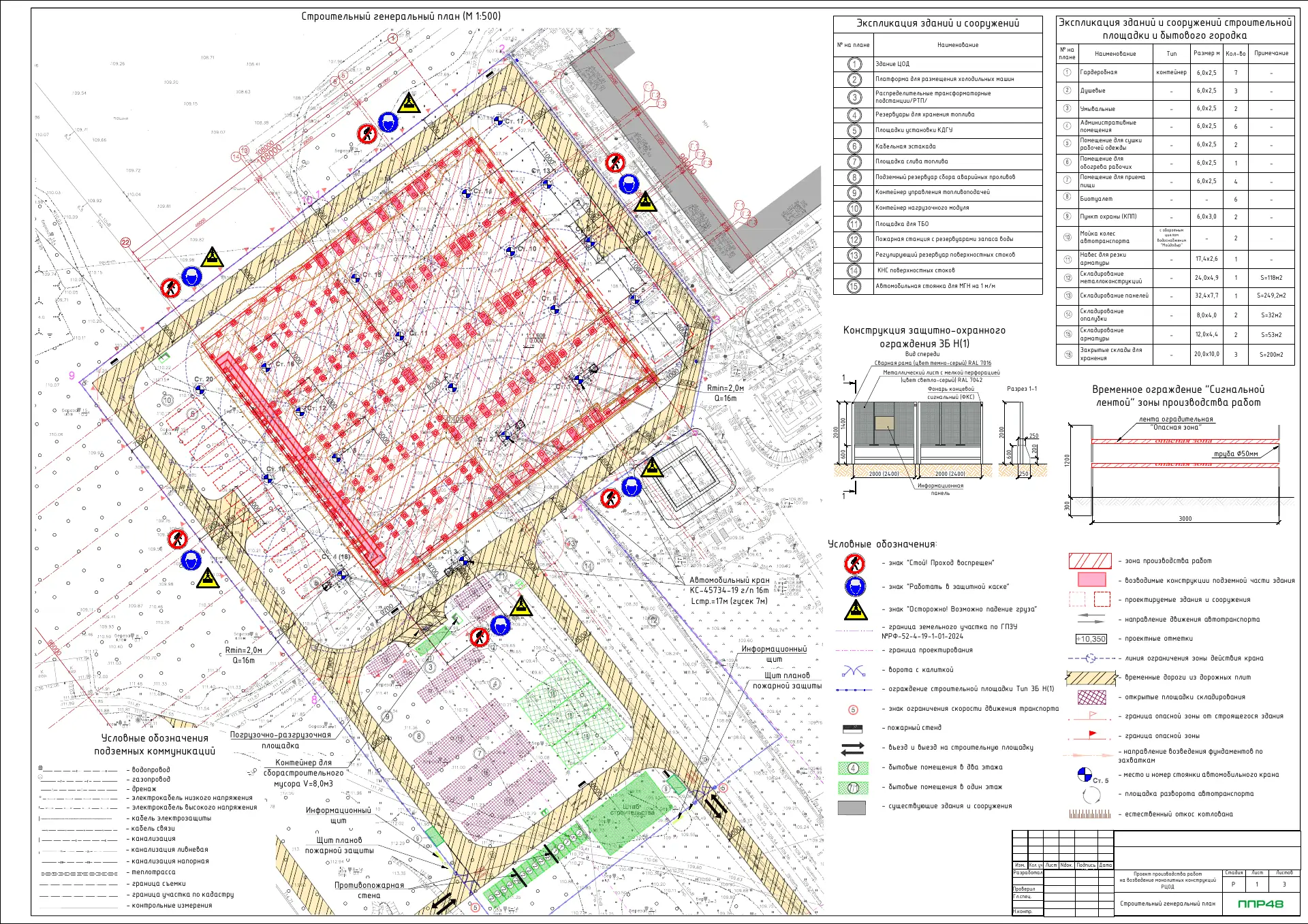

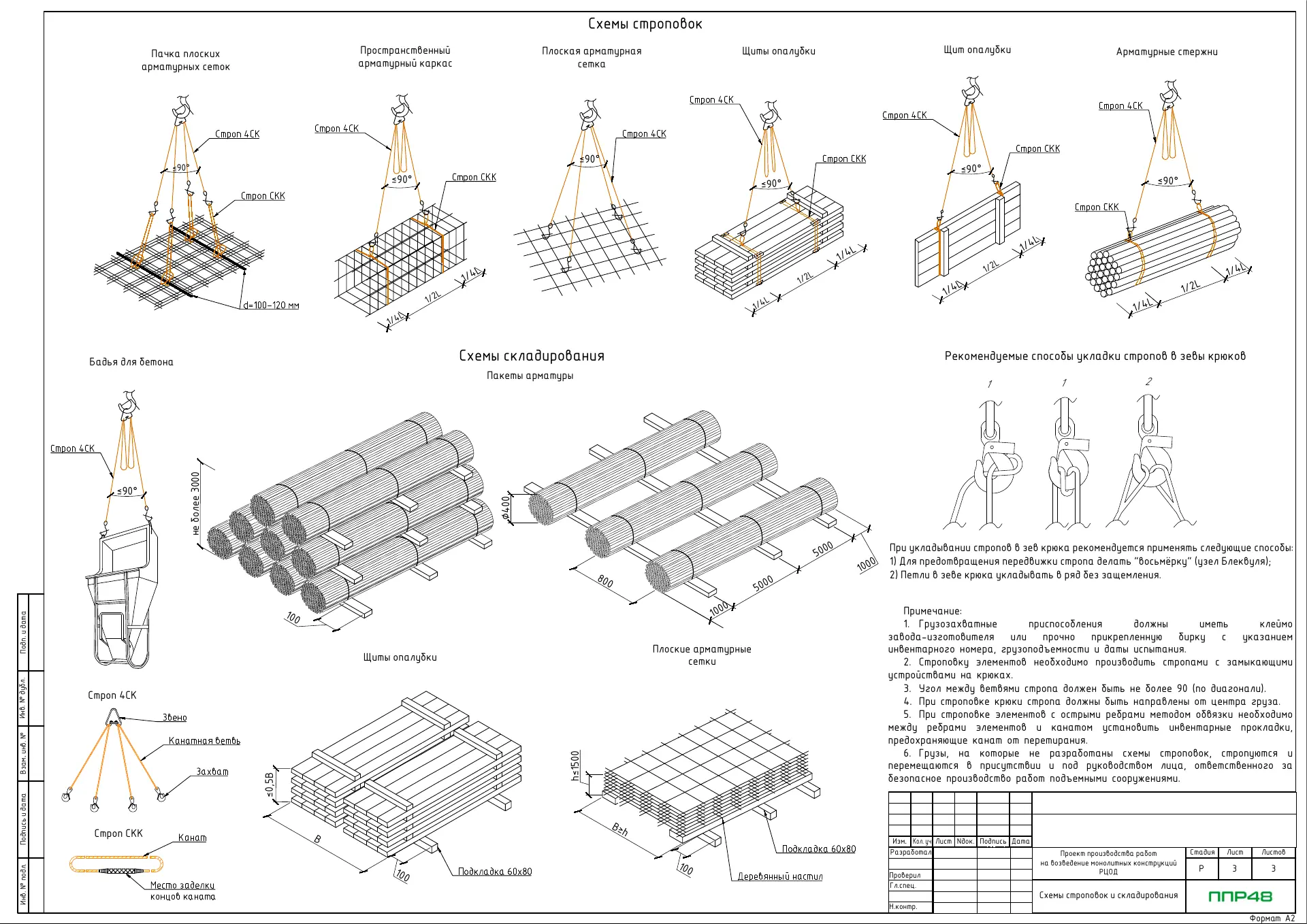

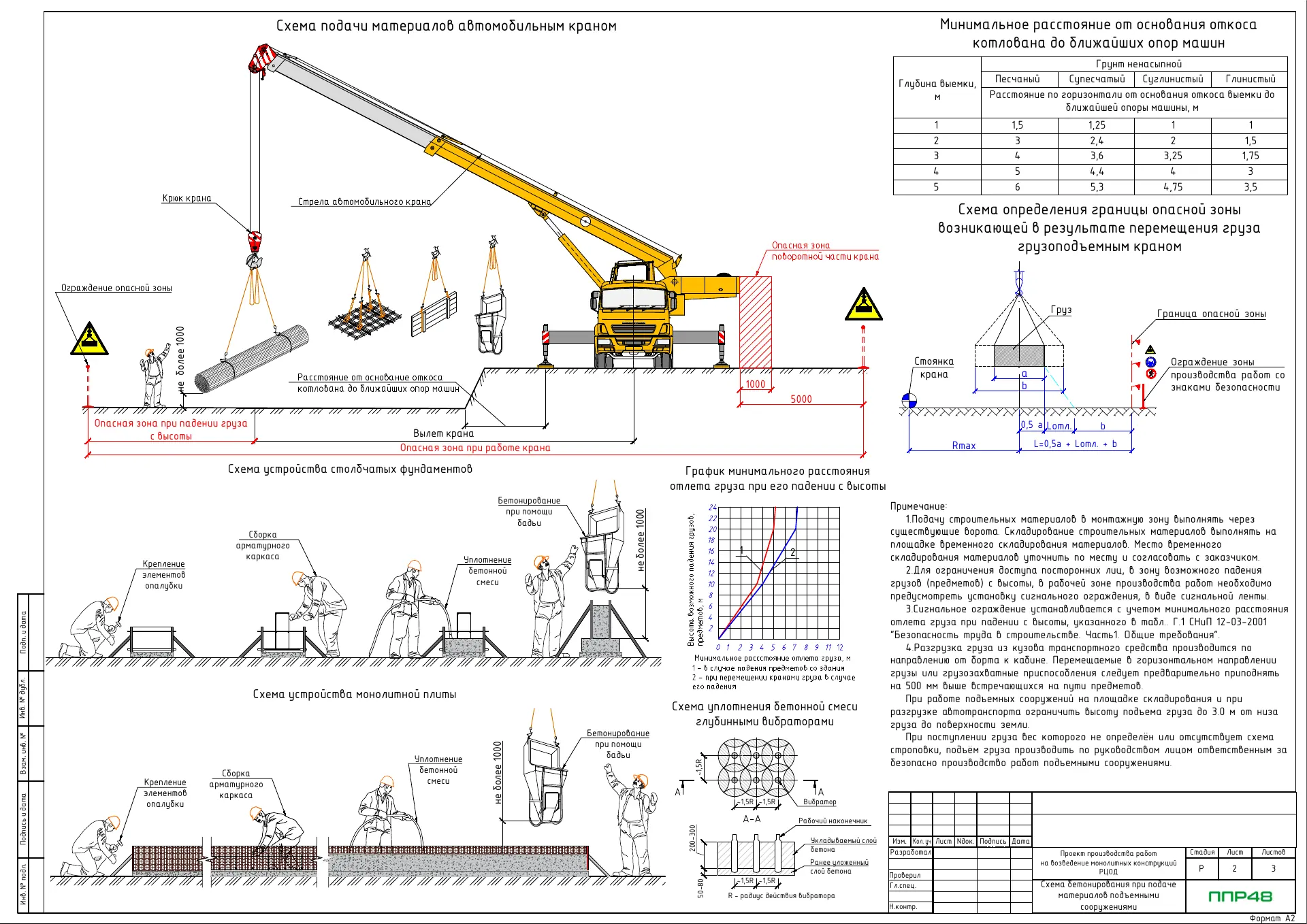

Первый лист задал пространственную модель площадки, второй раскрыл проектные положения техники и оснастки, а третий систематизировал строповки и размещение материалов.

Единая система обозначений

Мы сохранили единые названия конструкций, марки и обозначения, поэтому согласующий специалист мог проследить каждое решение от исходного элемента до его графического обоснования.

Проверка и финализация

До выпуска другой специалист проверил:

• массы;
• размеры;
• характеристики оснастки;
• номера листов;
• взаимные ссылки.

Замечания внесли одновременно в пояснительную и графическую части. Заказчик получил ППР, подготовленный к техническому рассмотрению и последующей актуализации: изменение отдельной марки или параметра техники затрагивает только явно связанные пункты и схемы документа. Отдельная ведомость проектных связей показывает, какие текстовые требования необходимо перепроверить после изменения конкретного чертежа или характеристики оборудования. Финальная редакция прошла дополнительный контроль комплектности всех графических приложений.
