ППР для обратной засыпки двух коллекторов
Как учли различия между двумя коллекторами
Проект охватывал обратную засыпку пазух котлована двух коллекторов, расположенных в разных условиях. Мы изучили планы, разрезы, отметки, геометрию ограждений и последовательность изменения конструктивной схемы. Исходные решения разделили по коллекторам, чтобы общие требования не скрывали особенности отдельных участков и чтобы каждое примечание имело однозначную привязку.
Анализ исходных данных
Изучили планы, разрезы, отметки, геометрию ограждений и последовательность изменения конструктивной схемы. Исходные решения разделили по коллекторам.
Формирование состава ППР

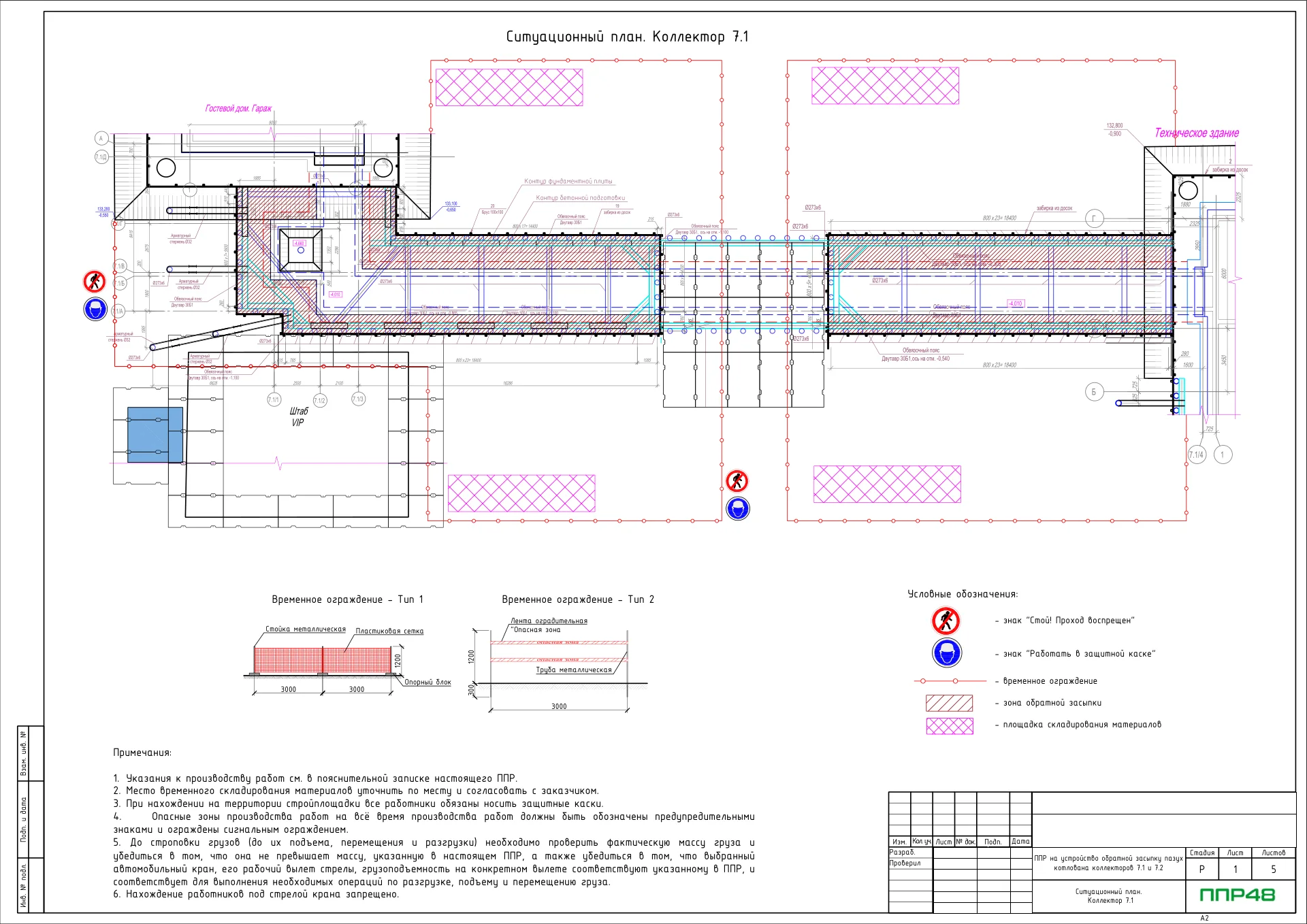

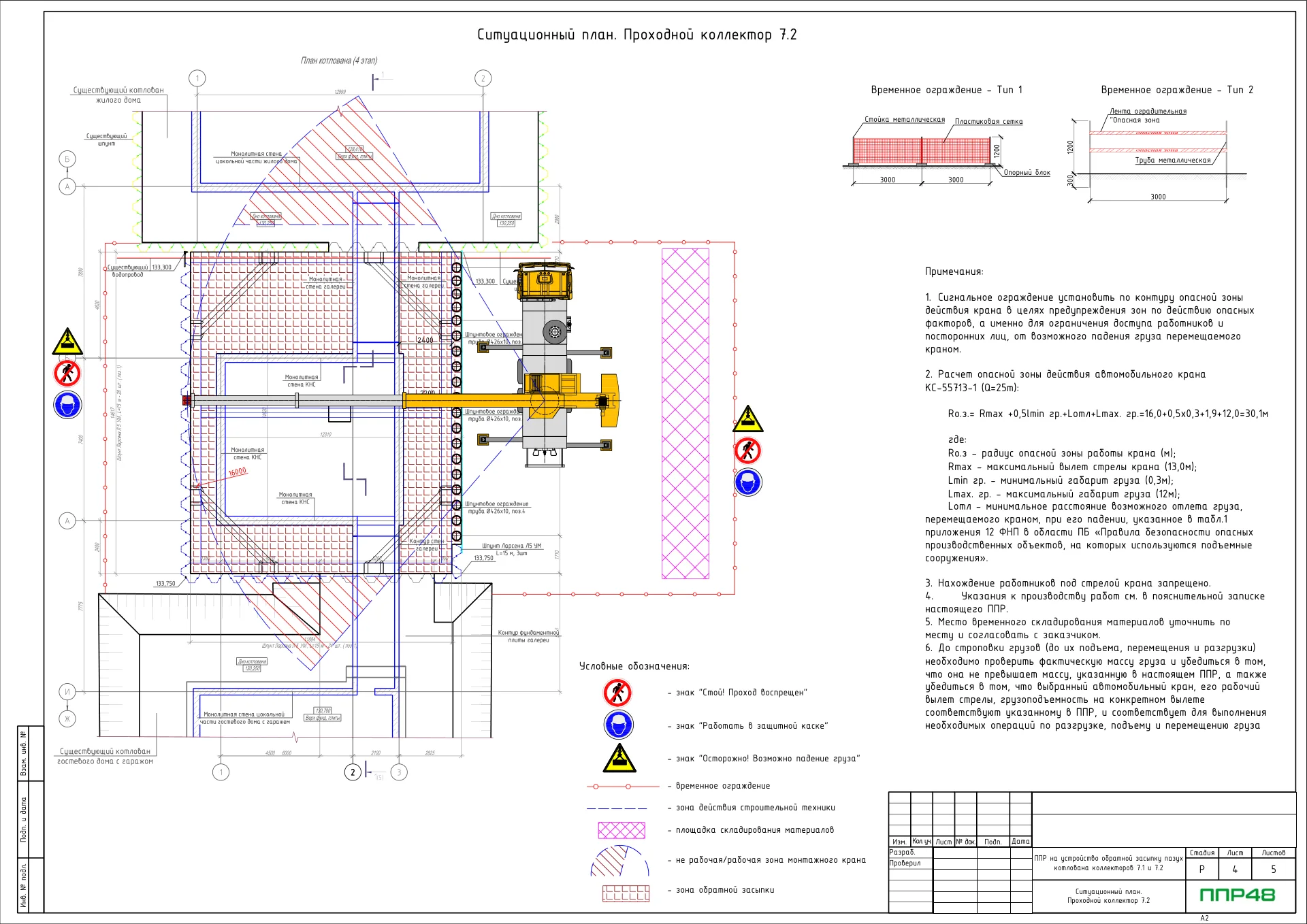

Состав ППР сформировали из пяти графических листов. В них вошли:
- генеральные схемы;

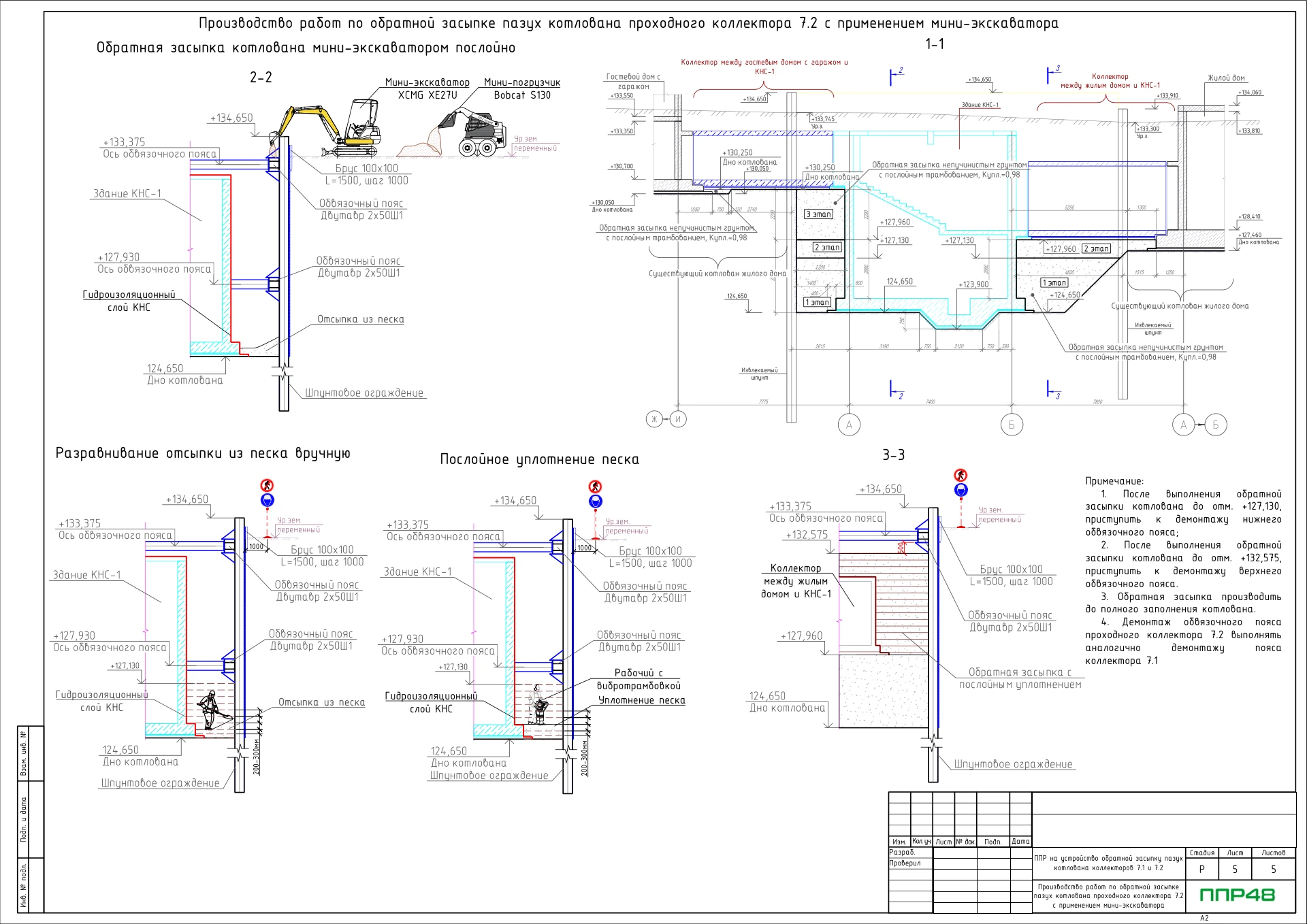

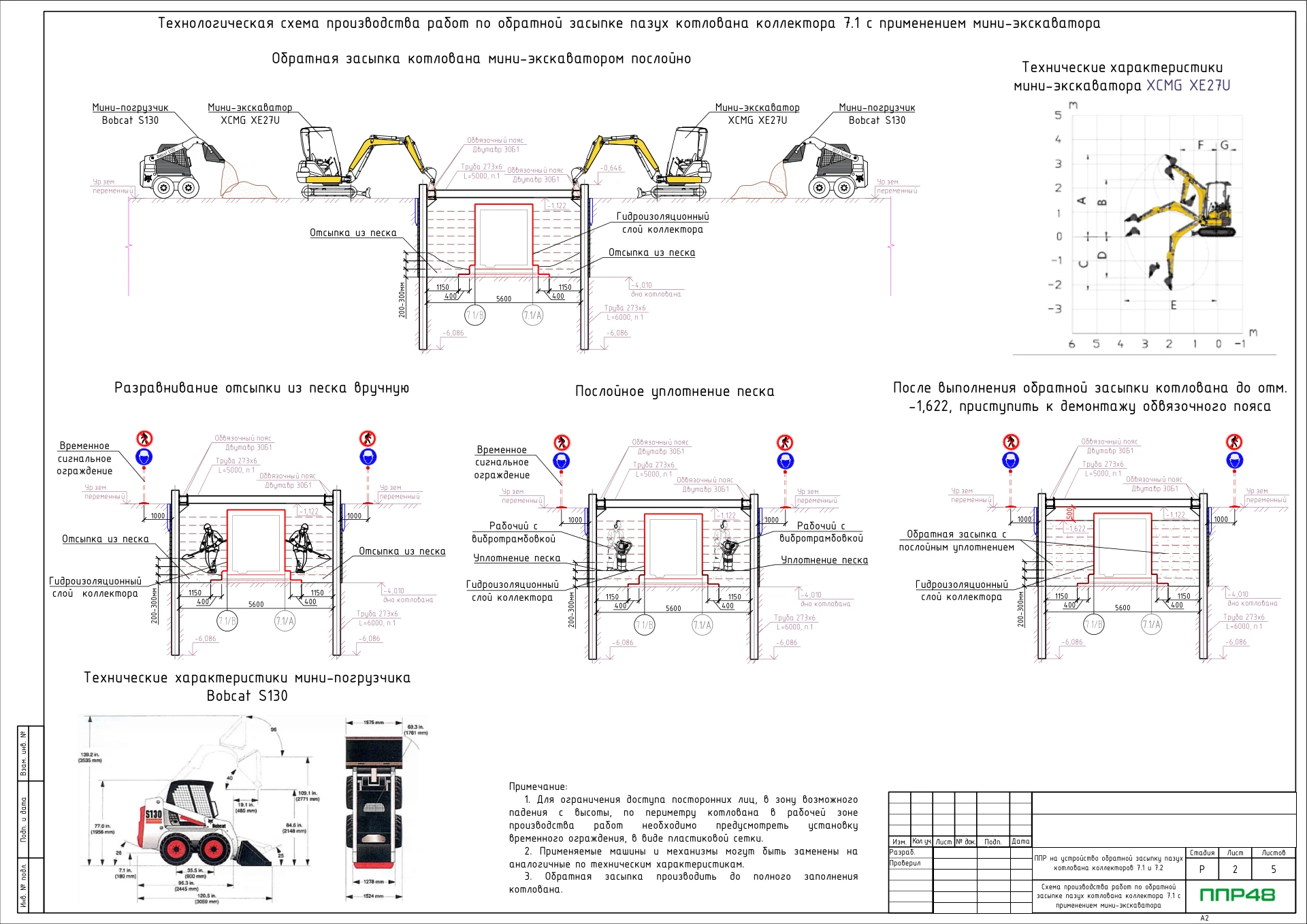

- характерные разрезы;

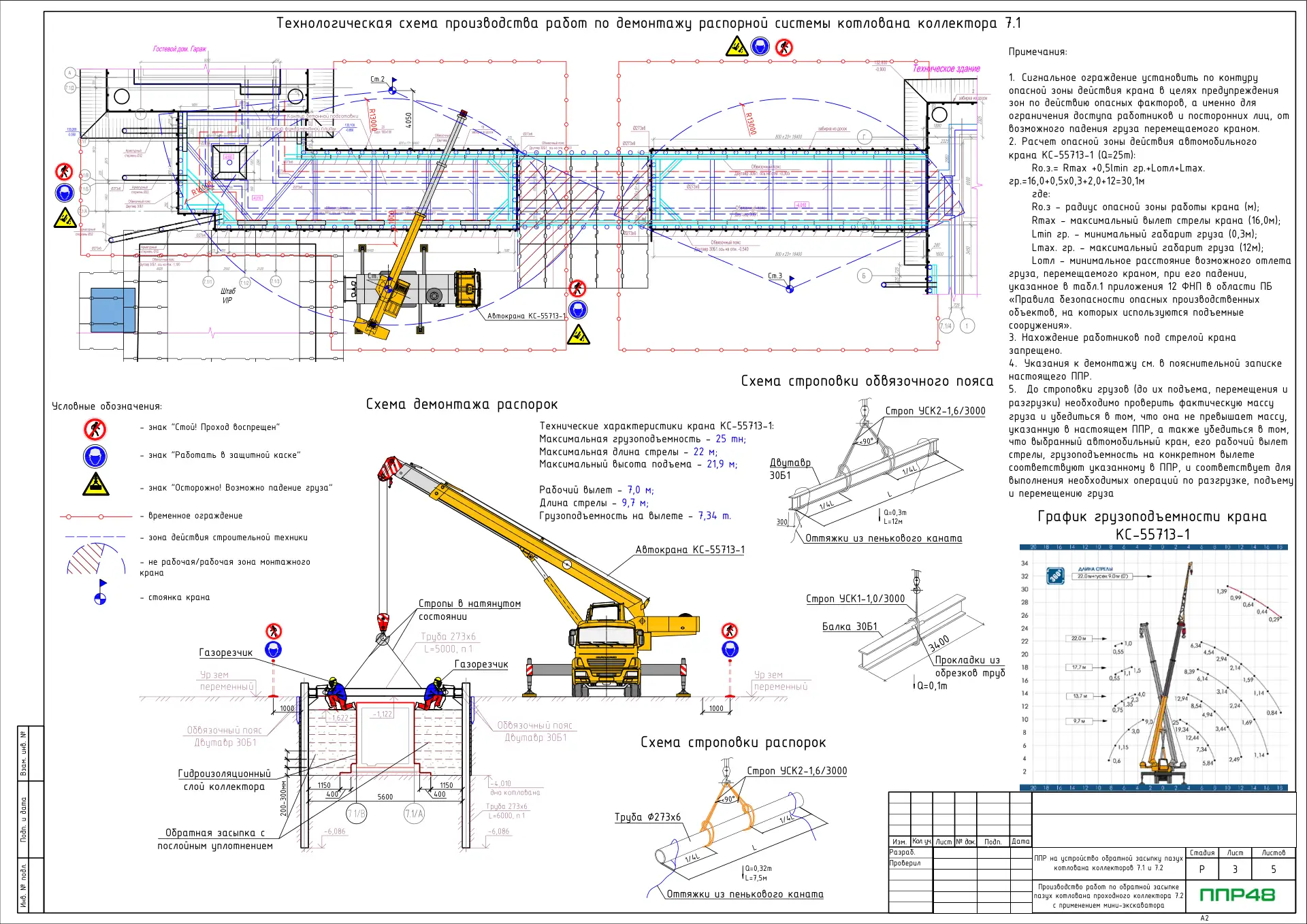

- проектные положения техники;
- узлы, поясняющие границы засыпки.
Общую систему обозначений сохранили на всех чертежах, а различающиеся параметры вынесли непосредственно к соответствующим фрагментам. Это позволило сократить повторы и сделать документ удобным для последовательной проверки.
Почему замечания вносили сразу в связанные листы
Внутренний контроль
На внутреннем контроле мы сверили:
- отметки;
- толщины слоёв;
- границы конструкций;
- наименования коллекторов;
- ссылки между текстом и графикой.
Дополнительно проверили, чтобы проектные зоны и пояснения оставались читаемыми на насыщенных листах. Все спорные исходные значения оформили как вопросы для подтверждения, не заменяя их произвольными допущениями.
Согласование и результат
Во время согласования каждое замечание сопоставляли со всеми зависимыми материалами. Поэтому корректировка одного разреза сопровождалась проверкой плана, примечаний и пояснительной записки. Заказчик получил согласованный по структуре ППР, в котором решения для коллекторов 7.1 и 7.2 разделены, но подчинены единой системе контроля. Документ можно актуализировать без полной переработки комплекта. Сводная проверка дополнительно подтвердила согласованность отметок, границ засыпки и названий участков во всех пяти графических листах проекта.
