Документация для здания компрессорной и замкнутой системы охлаждения
Как мы объединили строительную и инженерную части
Проект относился к замкнутой системе охлаждения компрессоров на территории обогатительной фабрики. Мы сопоставили план площадки, конструктивные решения здания, размещение оборудования и трассы внутренних инженерных систем. Отдельно проверили массы элементов, характеристики проектных механизмов и взаимные ограничения, чтобы строительная и технологическая части не разрабатывались изолированно.
Анализ исходных данных
Сопоставили план площадки, конструктивные решения здания, размещение оборудования и трассы внутренних инженерных систем. Проверили массы элементов, характеристики механизмов и взаимные ограничения.
Формирование состава ППР
В состав ППР включили четыре графических листа:

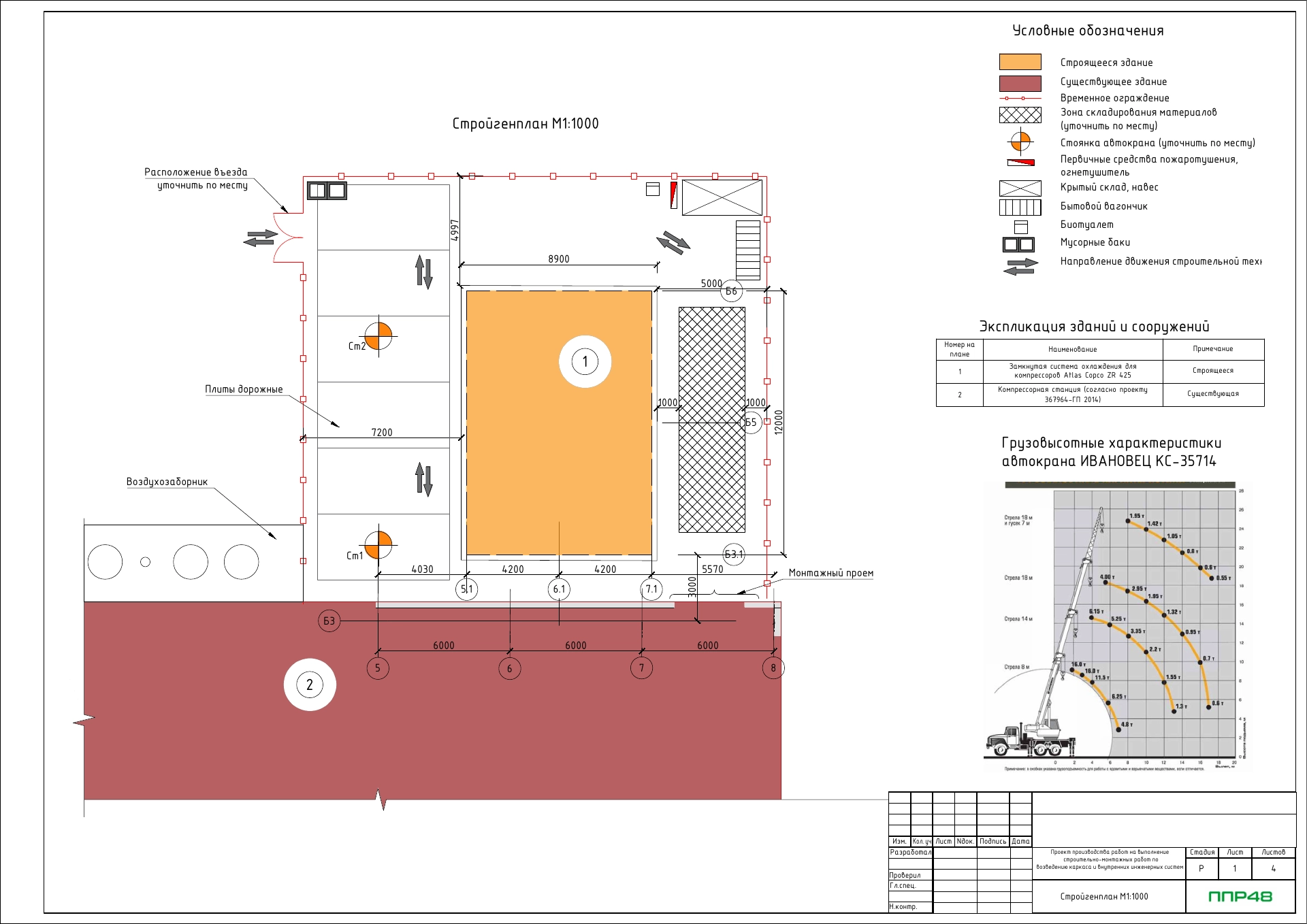

- общий план показал размещение проектных зон и существующих объектов;

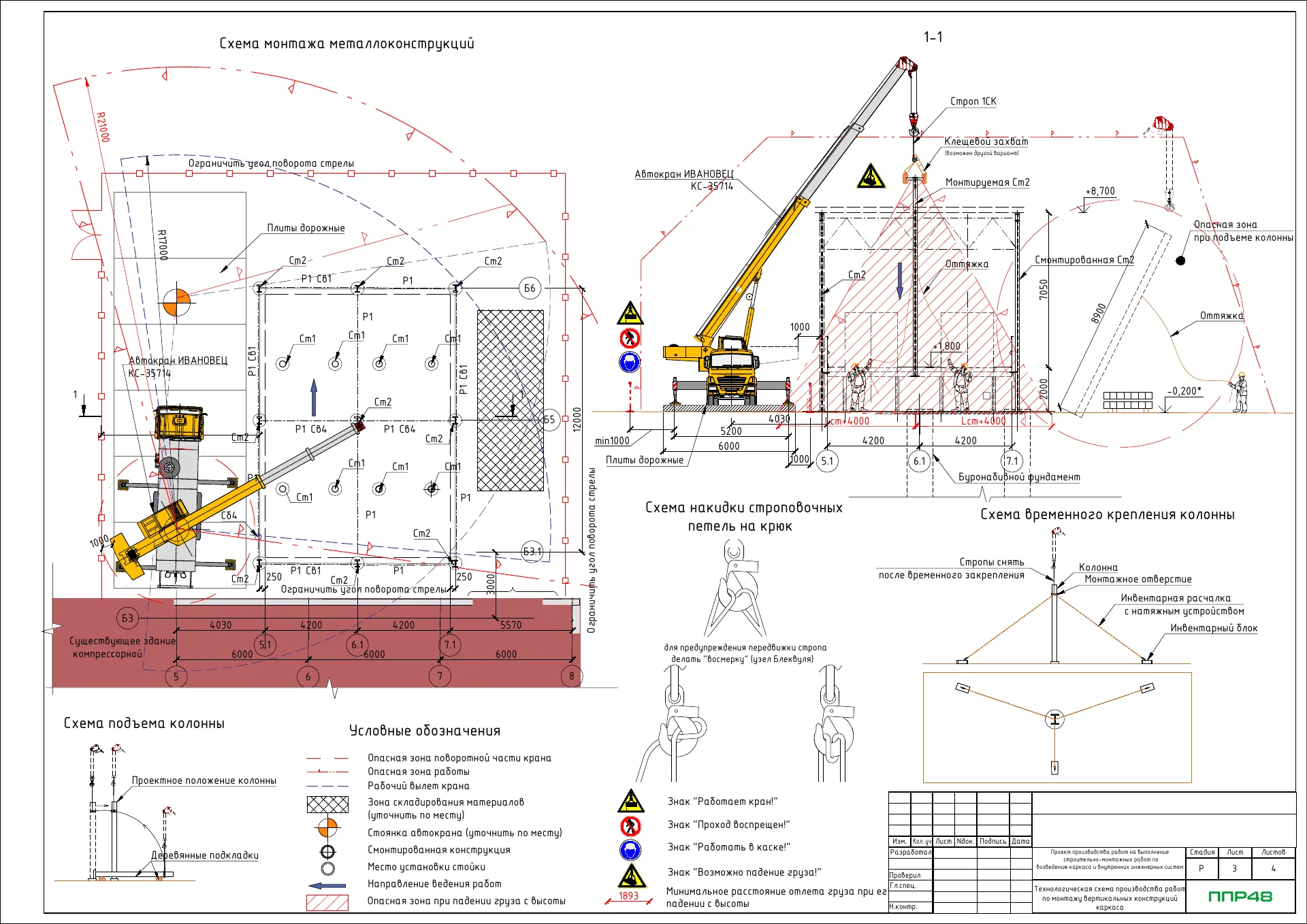

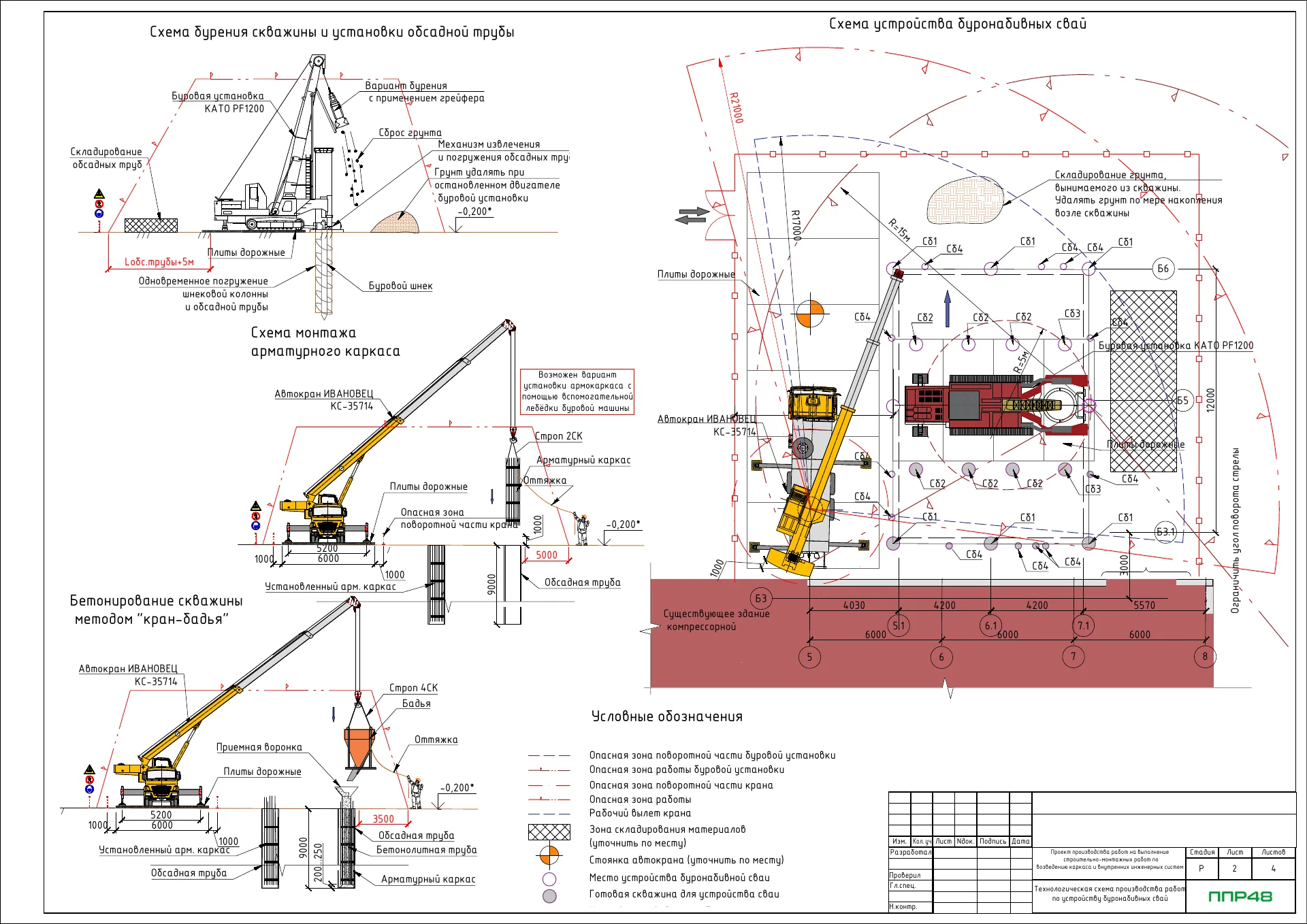

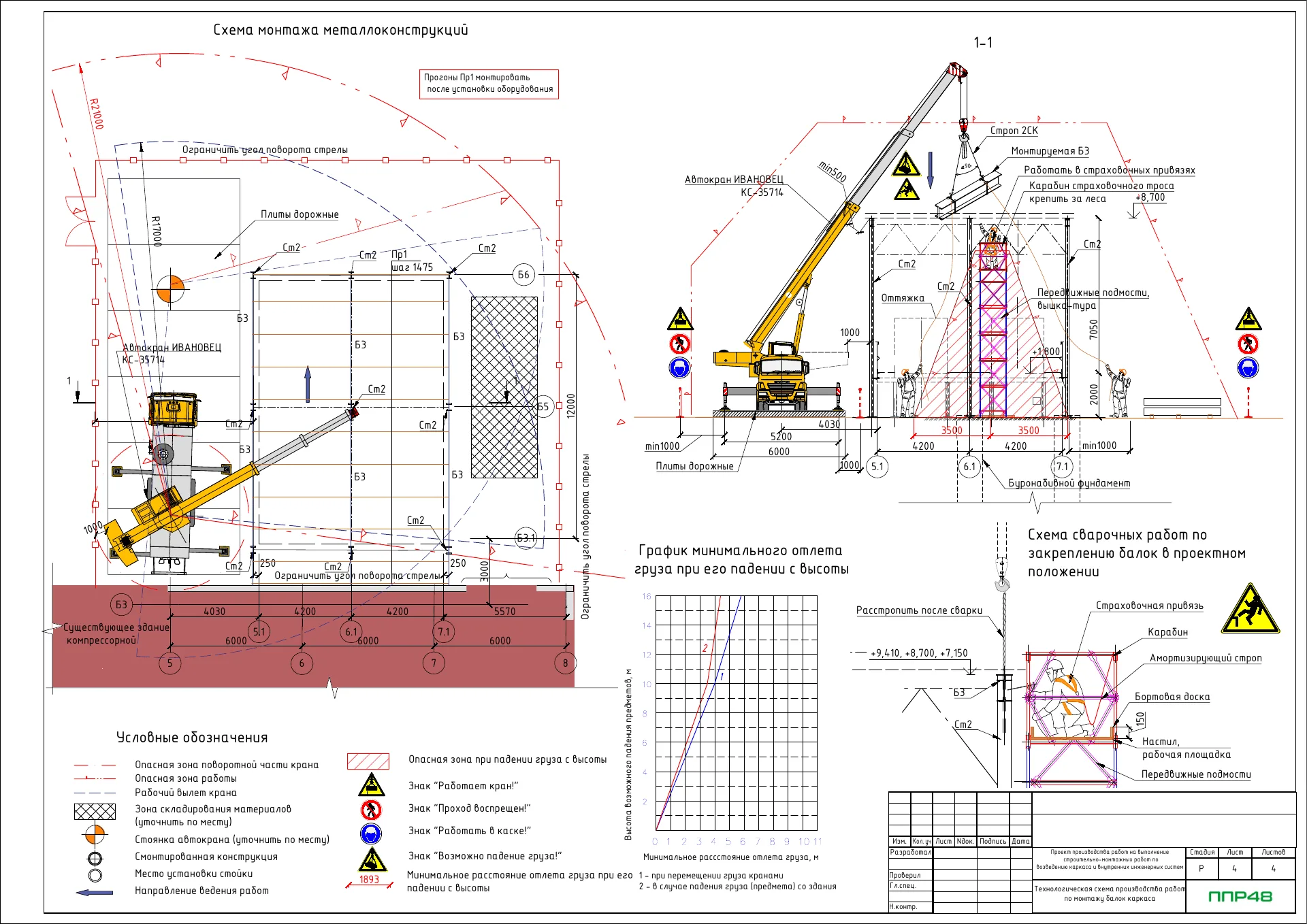

- последующие схемы раскрыли решения для конструкций, покрытия и характерных узлов.
Текстовую часть связали с графикой через единые обозначения, марки и ссылки на исходную документацию.
Почему взаимная проверка разделов была особенно важна
Проверка положений техники и оснастки
Положения техники и проектной оснастки мы проверили относительно здания, оборудования и доступного пространства. Марки металлоконструкций сопоставили с разрезами, а инженерные решения — с общей компоновкой.
Внутреннее рецензирование и результат
На внутреннем рецензировании контролировали не только отдельные значения, но и их повторение на всех связанных листах и в пояснениях. После согласования замечаний заказчик получил единый ППР, где решения по зданию компрессорной и системе охлаждения образуют последовательный проектный комплект. Документ позволяет быстро находить графическое обоснование текстового требования и определять последствия изменения исходных данных. Это упрощает дальнейшую актуализацию без переработки независимых и неизменяемых частей проекта. Дополнительная проверочная таблица связала марки конструкций, участки инженерных сетей и соответствующие листы графической части документа. Перед передачей мы повторно сверили состав всех чертежей с оглавлением и пояснительной запиской.
