Разработали ППР на демонтаж оголовков палового причала
Почему проекту потребовалась отдельная расчетно-графическая логика
Оголовки палового причала нельзя было описать типовым текстом без привязки к гидротехническому сооружению. Мы изучили конфигурацию палов, отметки ростверка, линии реза, доступные зоны для крана, понтонов и временного размещения отделяемых частей. Исходные чертежи сопоставили с ограничениями акватории и параметрами применяемой канатно-алмазной установки.
Формирование проекта с графическим подтверждением
На этой основе сформировали проект, в котором каждое решение имеет графическое подтверждение. В пояснительной записке закрепили исходные условия, требования к оснастке и контролю, а в графической части показали:

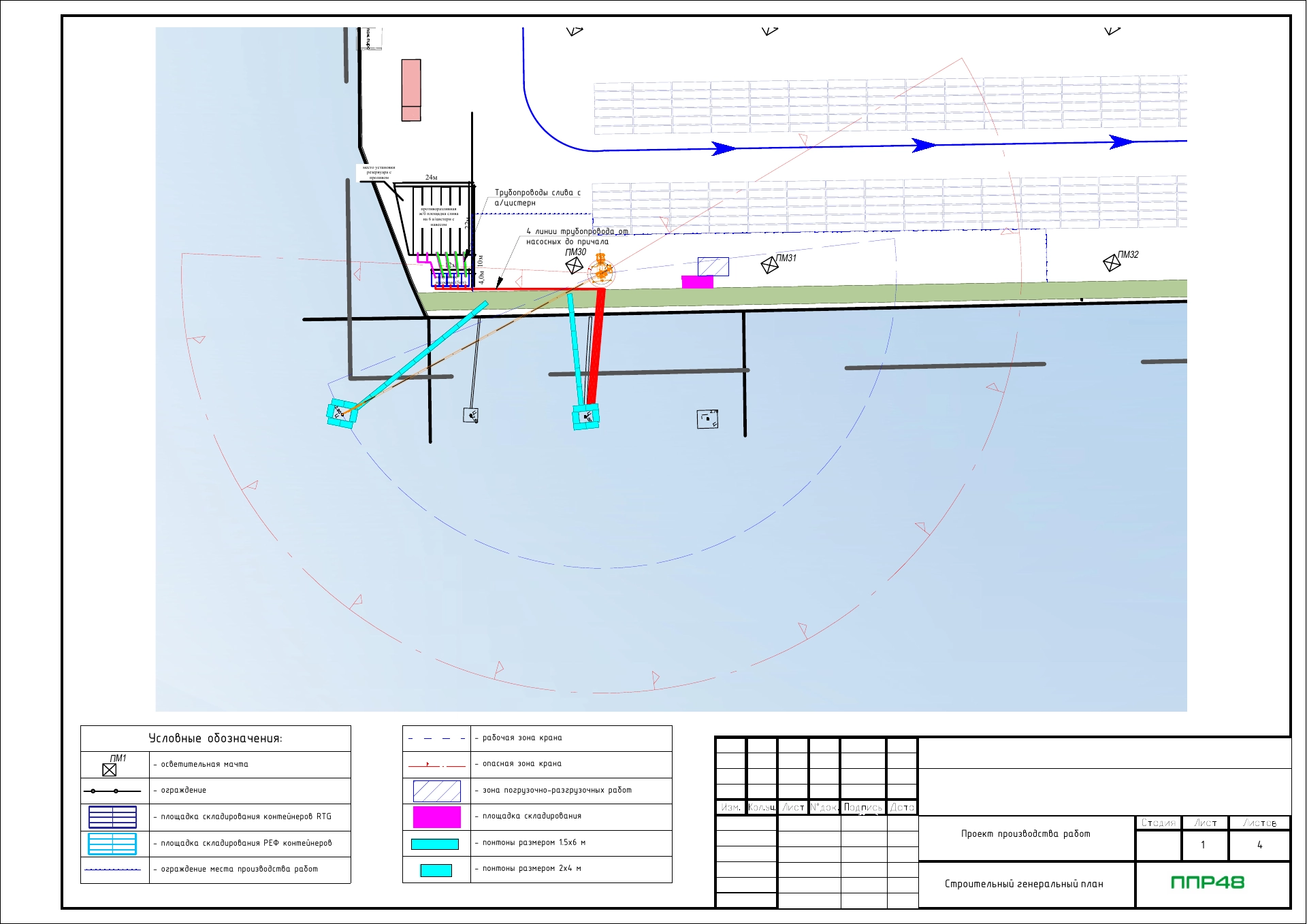

- строительный генеральный план;

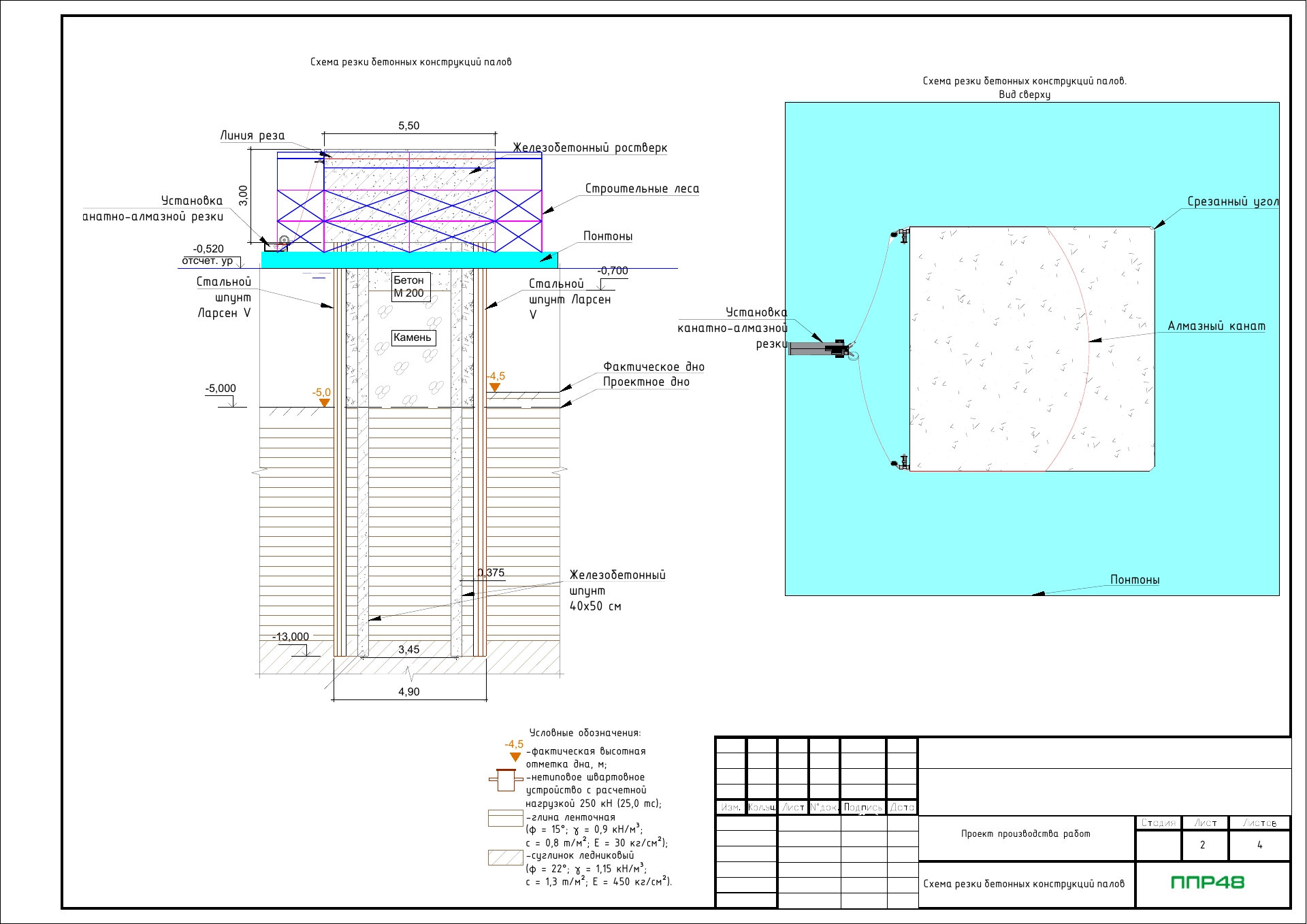

- разрез и вид сверху для канатной резки;

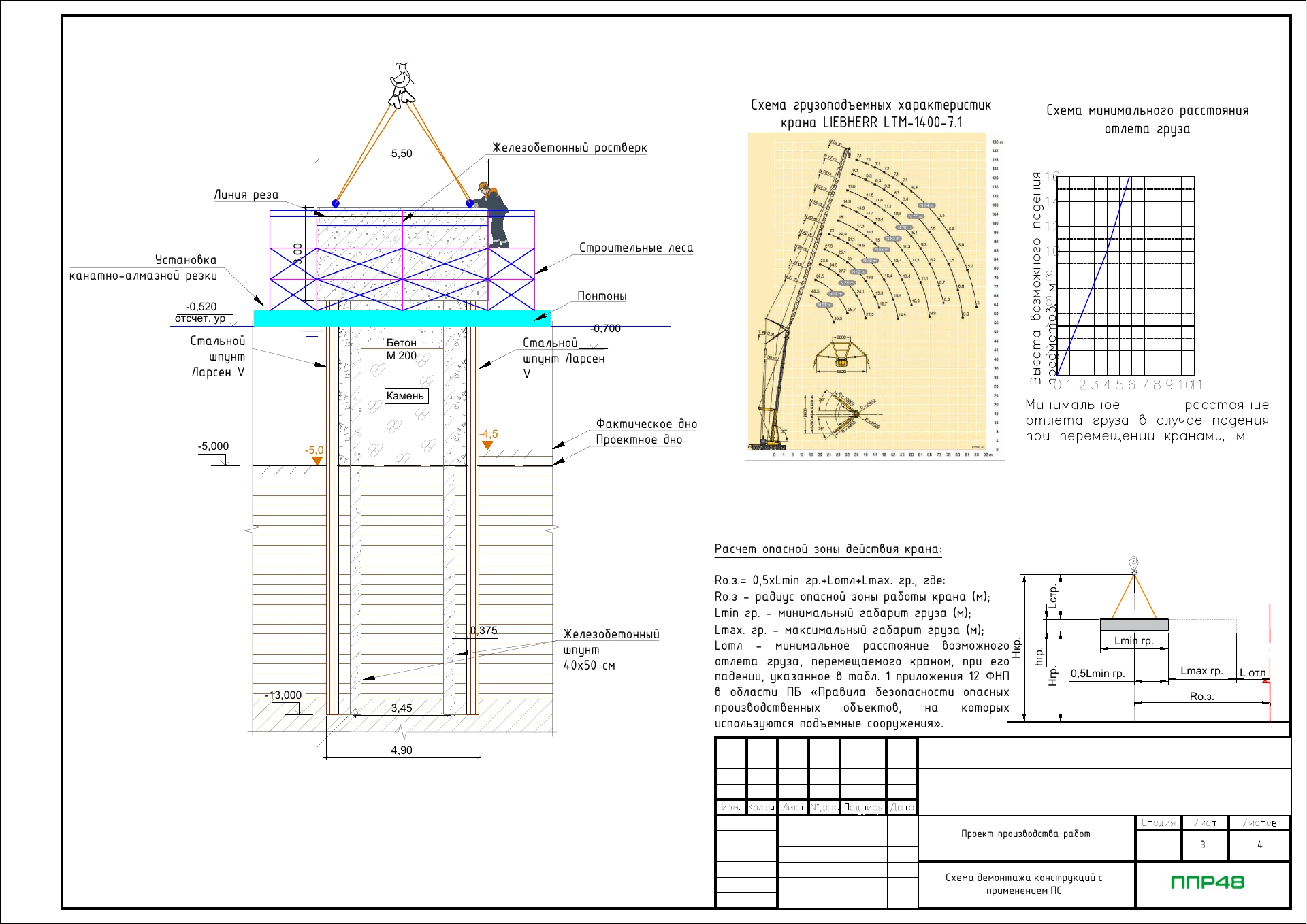

- расчетную схему крана;
- варианты временного размещения конструкций.
Неопределенные параметры вынесли на согласование до детализации листов. Это помогло отделить подтвержденные проектные решения от данных, зависящих от дополнительного обследования сооружения.
Как мы связали генплан, схемы резки и грузовые решения
Увязка решений на всех листах

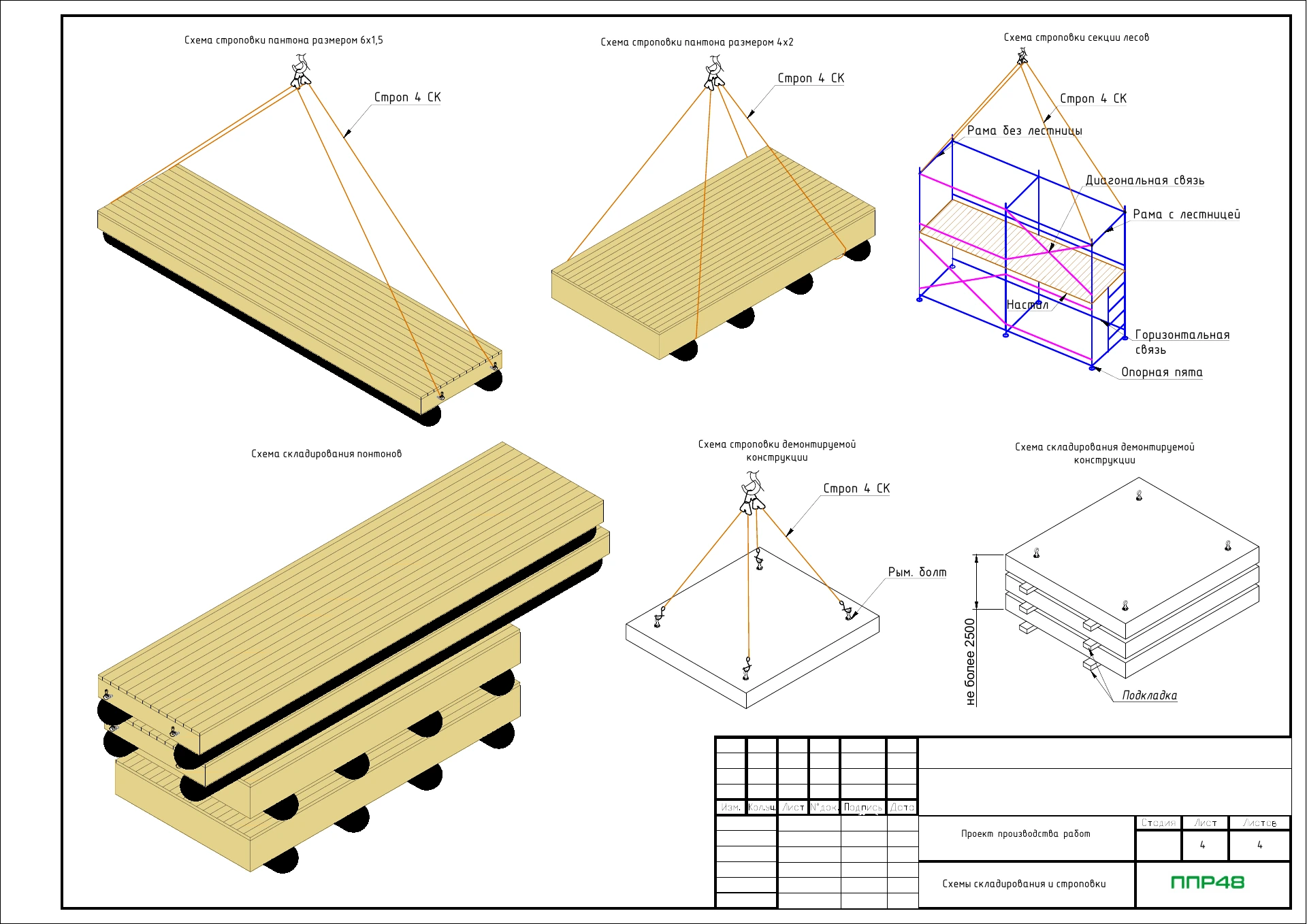

Все листы получили общие обозначения палов, рабочих зон и грузов. Положение оборудования на генплане проверили по разрезам, а схемы строповки и складирования связали с характеристиками отделяемых элементов. Благодаря сквозным ссылкам заказчик мог проверить не отдельную картинку, а полную цепочку проектных обоснований.
Проверка и финализация
Перед выпуском специалисты сверили:
- размеры;
- радиусы;
- марки оснастки;
- названия схем;
- номера листов.
После внесения замечаний обновили текст и графику одновременно. Итоговый ППР объединил условия причала и выбранные проектные решения в единый комплект, подготовленный для согласования ответственными техническими службами заказчика. Отдельная проверка взаимных ссылок помогла сохранить однозначное соответствие между конкретным палом, линией реза, расчетной схемой и выбранным вариантом обращения с отделяемой конструкцией.
