Как мы подготовили технологическую карту для фасадной лестницы

Для чего нашему заказчику потребовалась разработка технологической карты

Заказчику был нужен самостоятельный документ для фасадной лестницы из клиновых лесов, привязанный к производственному зданию. Мы изучили габариты лестницы, типовые элементы системы, основание, места примыкания к фасаду и требования к страховке. Это позволило определить, какие решения достаточно показать типовым узлом, а какие требуют отдельной графической детализации.

Определение состава документа

В текстовой части закрепили исходные условия, состав элементов, требования к проверке основания, устойчивости и приемке конструкции. Графическую часть построили вокруг последовательных схем, чтобы каждый этап имел собственный состав деталей и понятное продолжение.

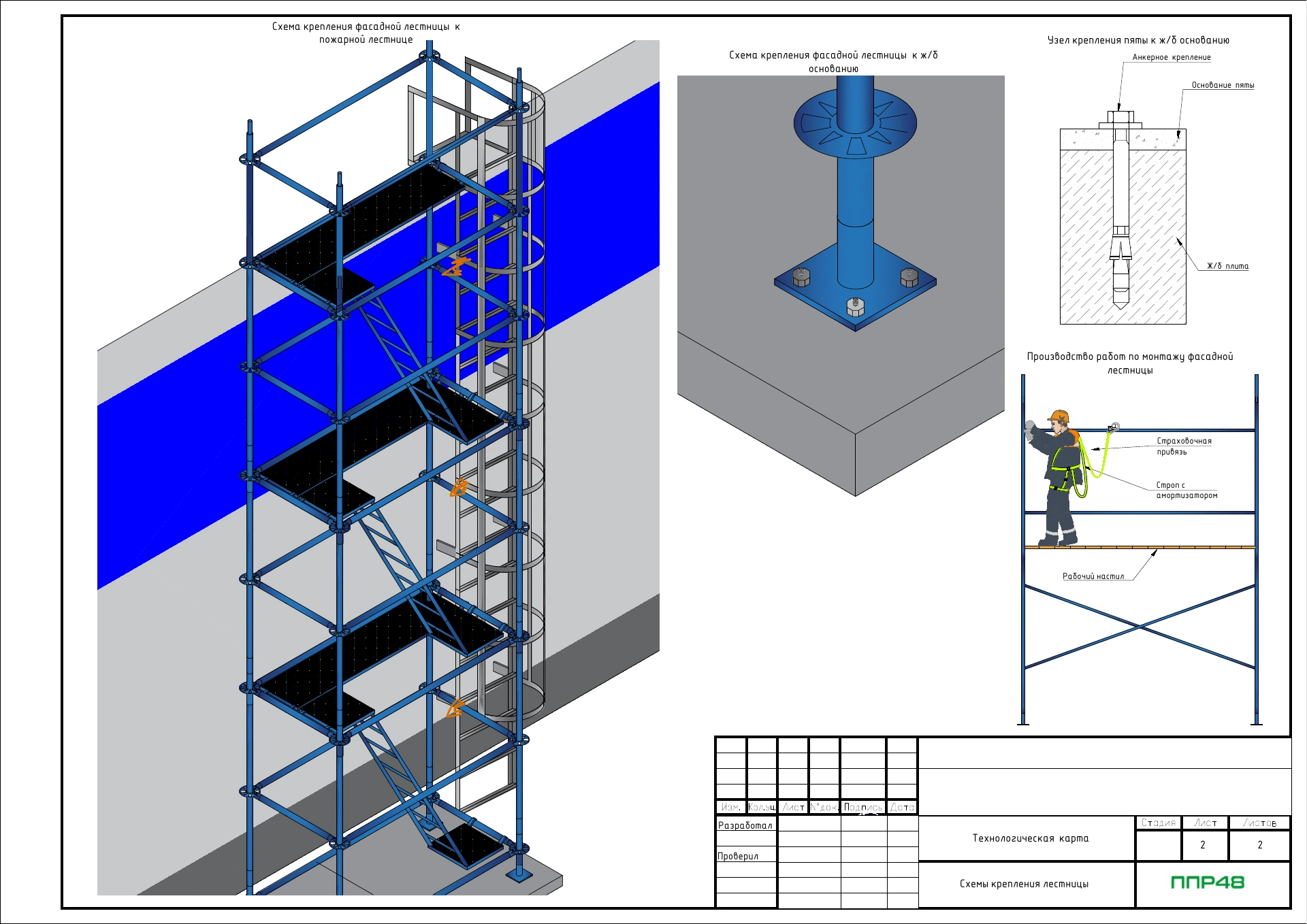

Детализация узлов крепления

Отдельный лист посвятили анкеровке, креплению к фасаду и проектной организации страховочной системы при работе с верхнего яруса.

Как мы превратили последовательность сборки в понятные графические листы

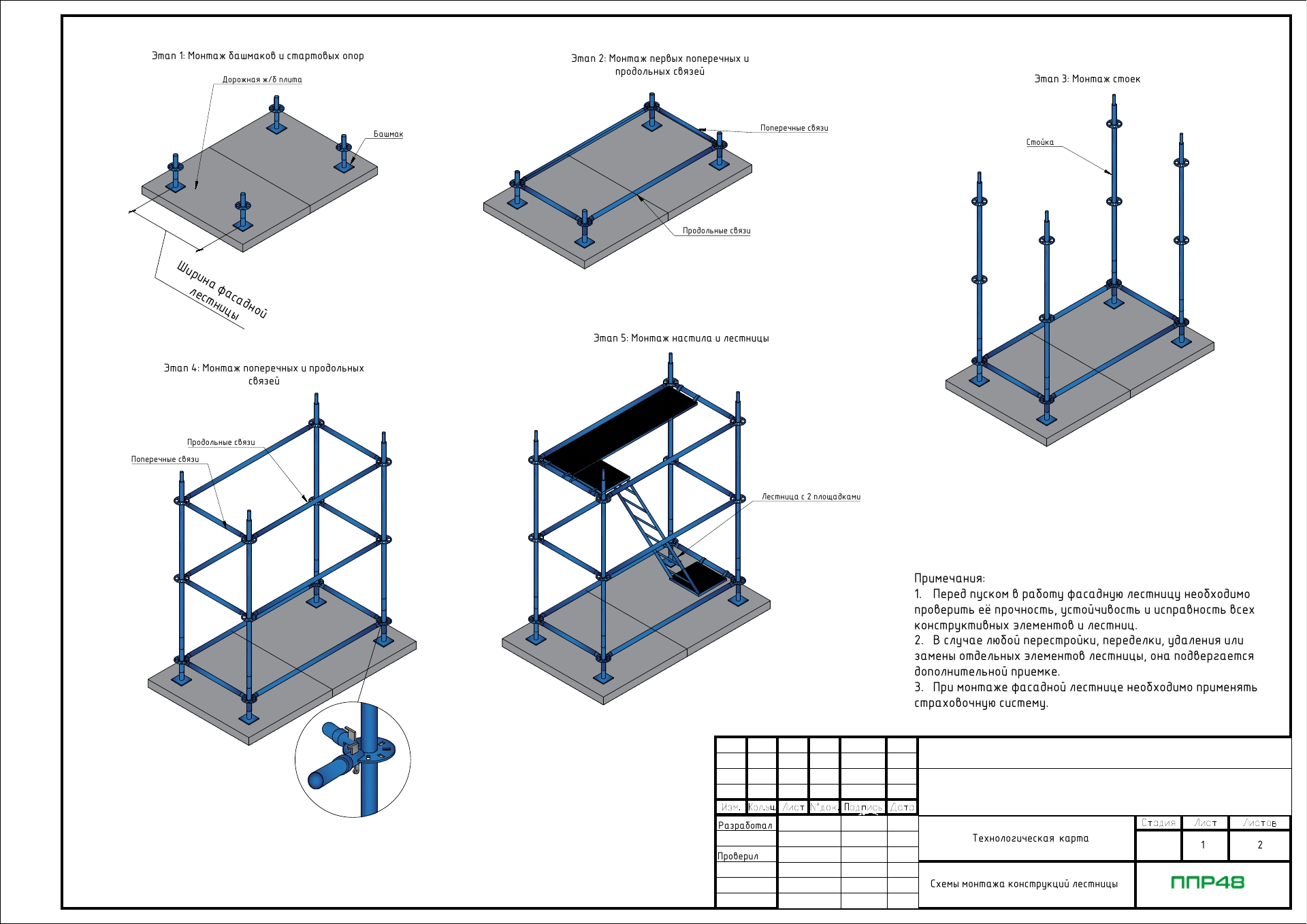

Структура графического листа

Первый лист разделили на пять взаимосвязанных состояний:

• башмаки и стартовые опоры;
• начальные связи;
• стойки;
• развитие каркаса;
• включение настилов с лестницами.

Одинаковые элементы сохранили в единой цветовой и терминологической системе. Благодаря этому схема читается как проектная последовательность, а не как набор несвязанных иллюстраций.

Проверка и финализация

Перед выпуском мы проверили соответствие подписей изображенным элементам, логику переходов, узлы крепления и ссылки из текста. Замечания заказчика отразили одновременно в пояснениях и схемах. Итоговая технологическая карта дала компактный, наглядный и проверяемый комплект, который удобно согласовывать и актуализировать при изменении высоты или конфигурации фасадной лестницы. Кроме того, отдельные состояния схем позволяют быстро определить, какие элементы и контрольные требования затрагивает предлагаемая корректировка конструкции на конкретном ярусе лестницы.
