Разработка ППР для металлокаркаса производственного мезонина

Какие исходные связи определили состав проекта

Исходный комплект относился к каркасу платформы-мезонина для производственного объекта. Мы сопоставили конструктивные планы, оси, отметки, марки элементов и расположение существующих зон. Отдельно проверили, как решения по металлическому каркасу связаны с монолитными и ограждающими конструкциями.

Определение границ и структуры ППР

Эта работа помогла определить границы ППР и избежать дублирования рабочей документации.

Состав графической части

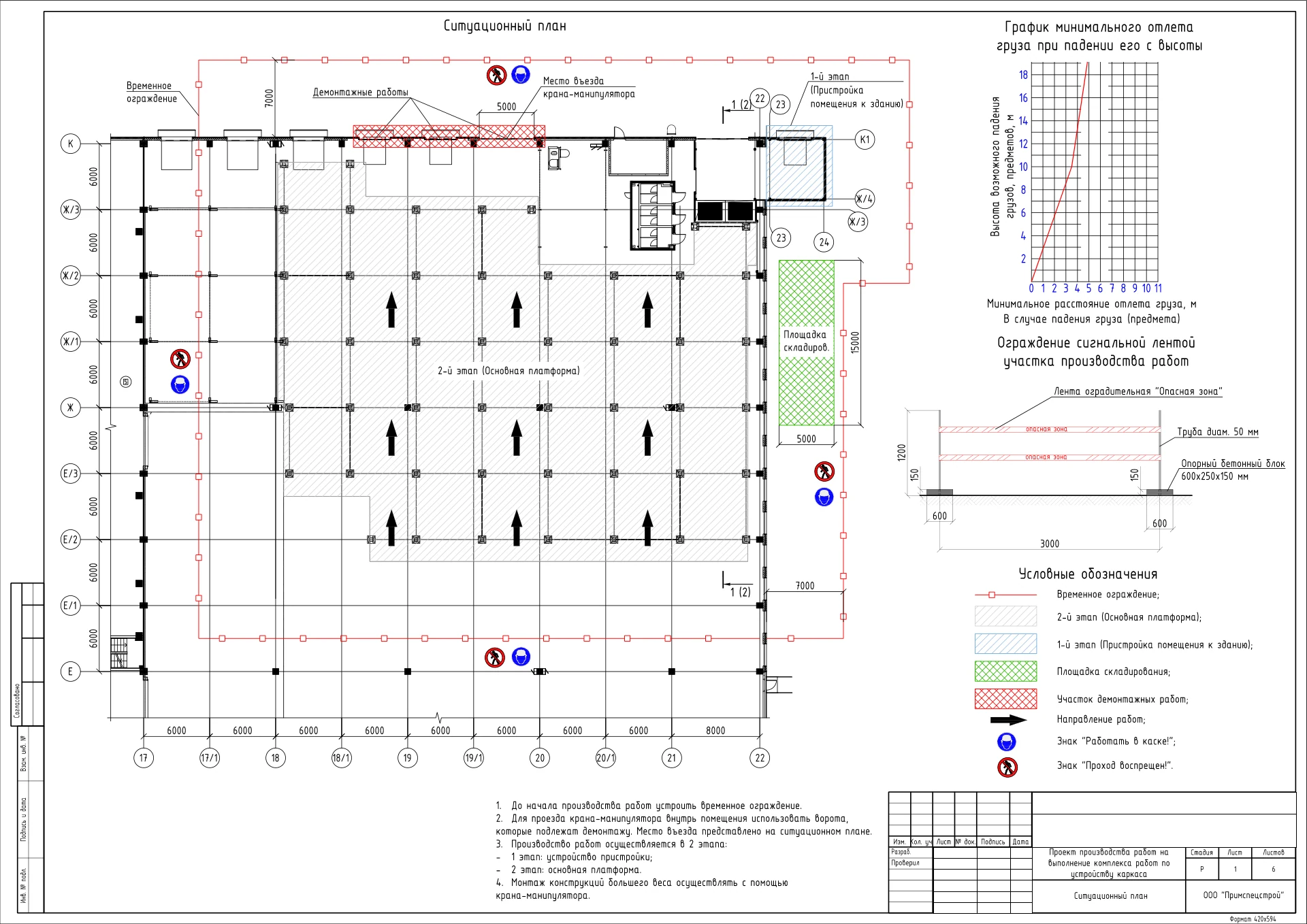

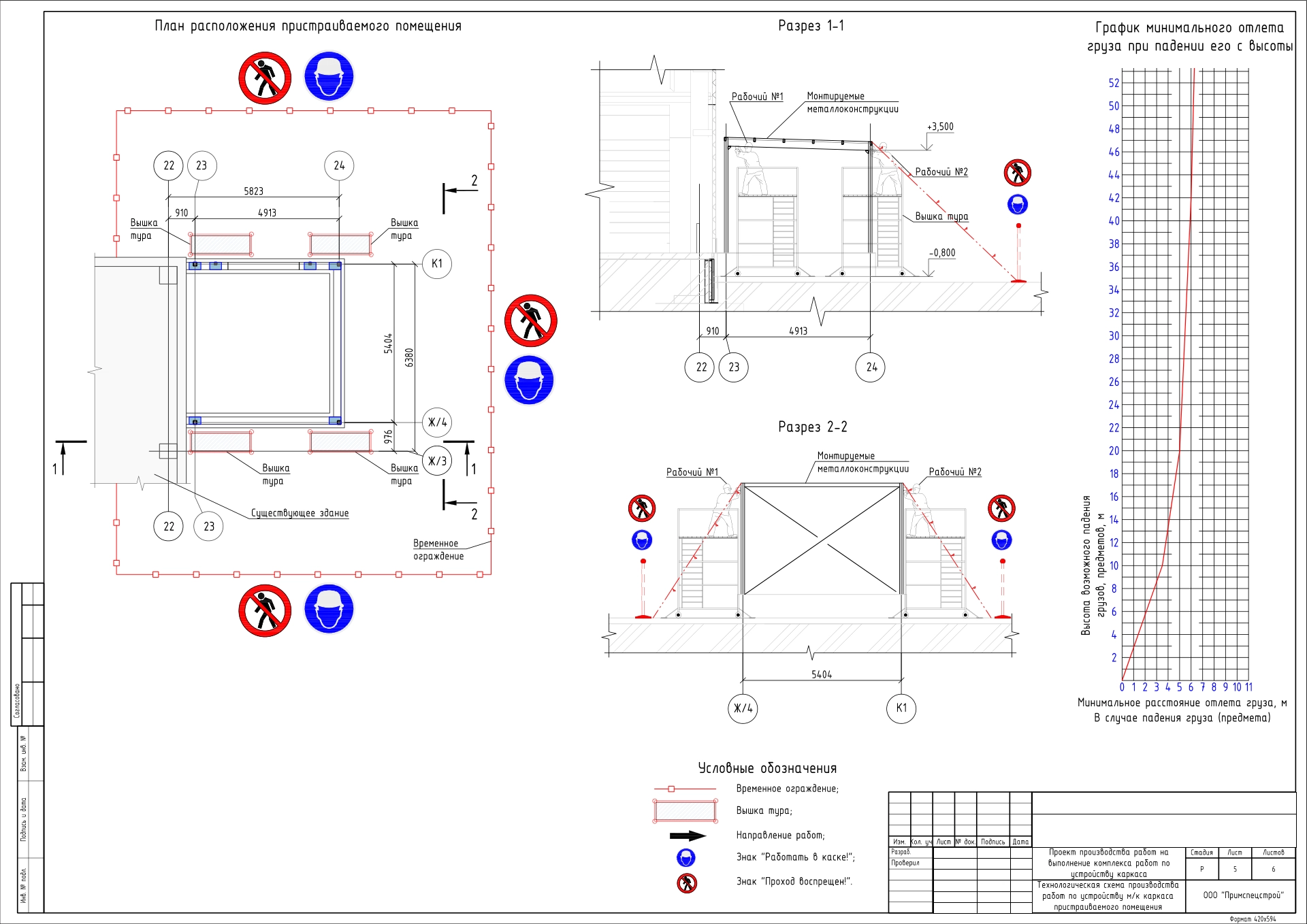

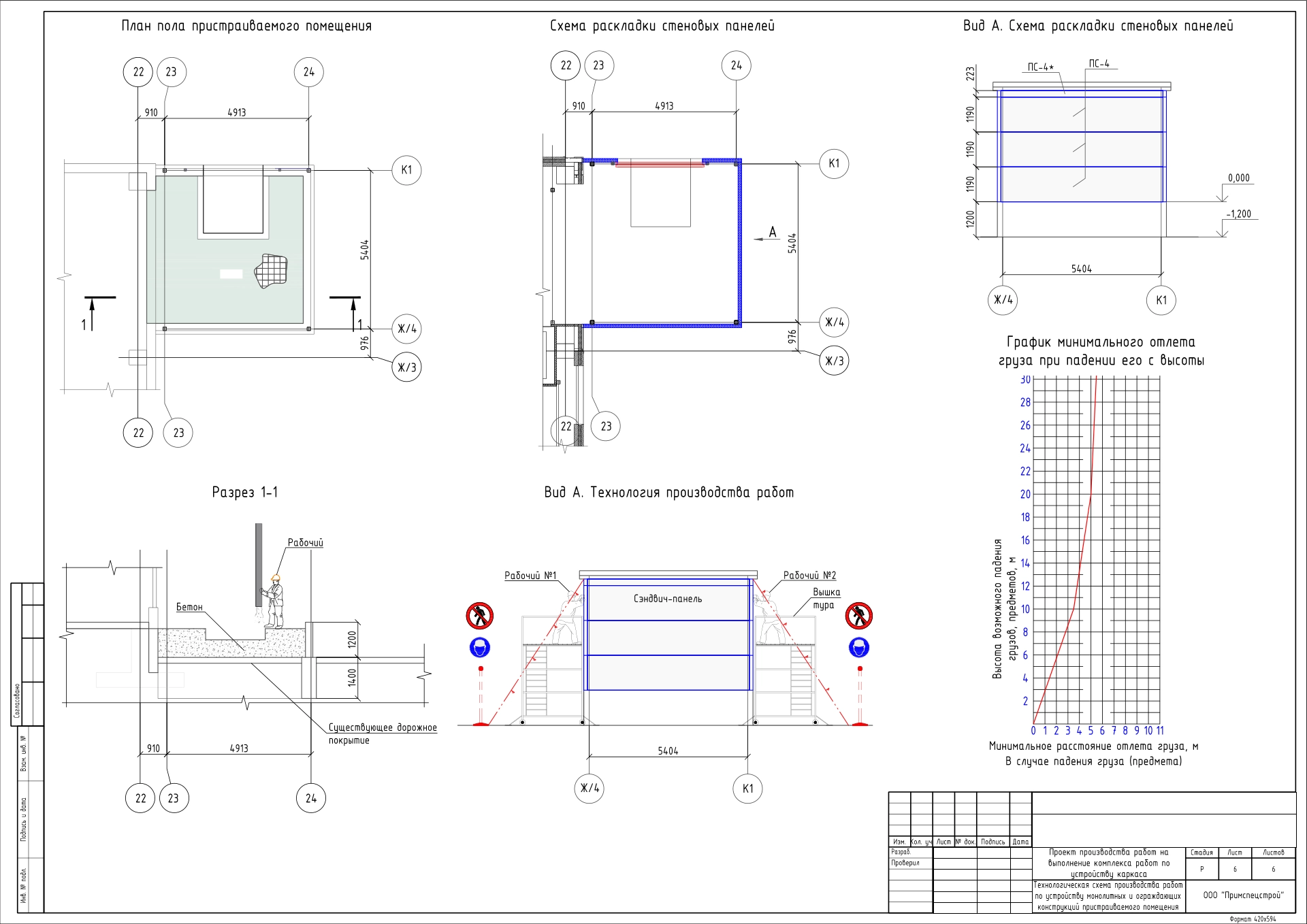

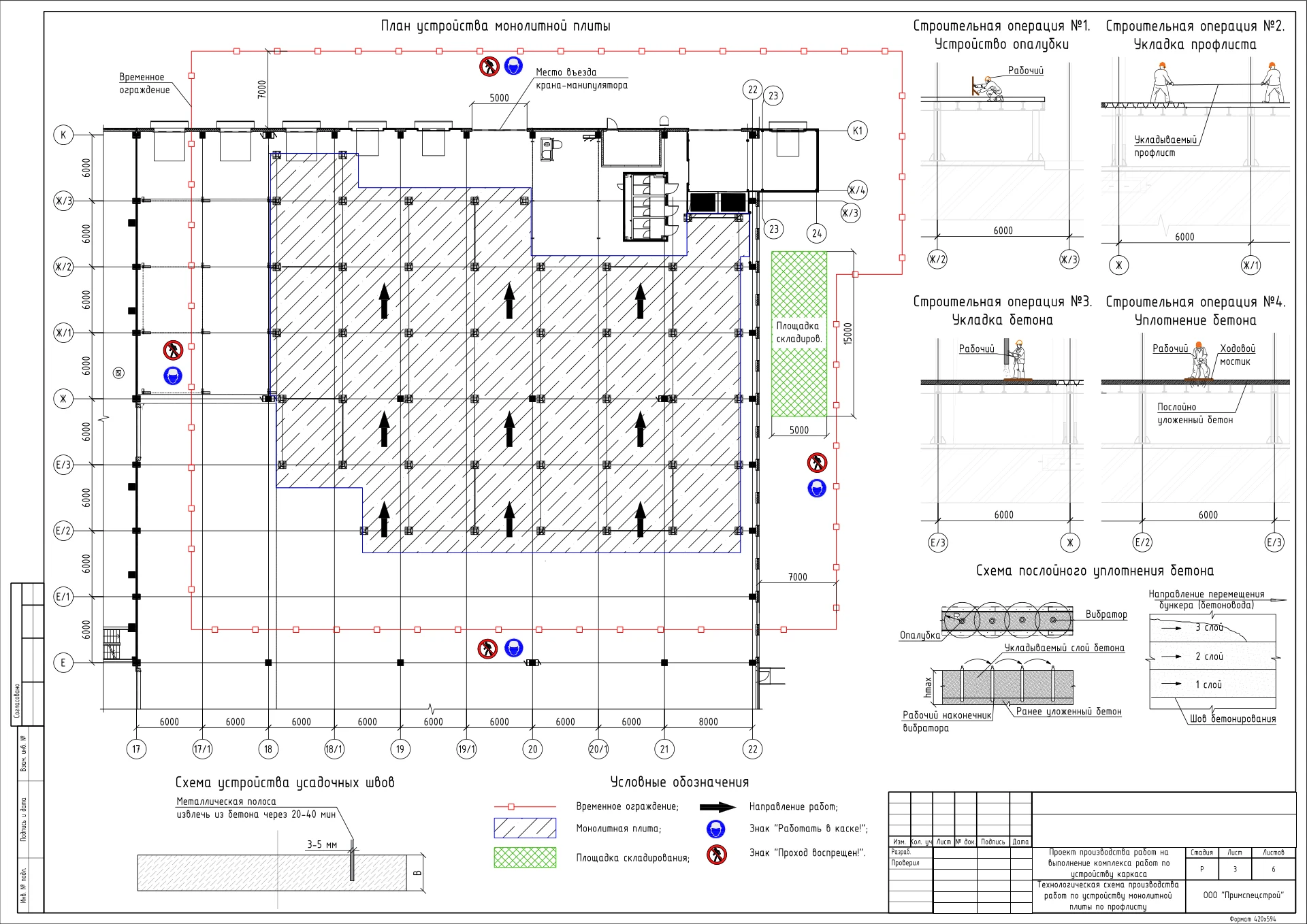

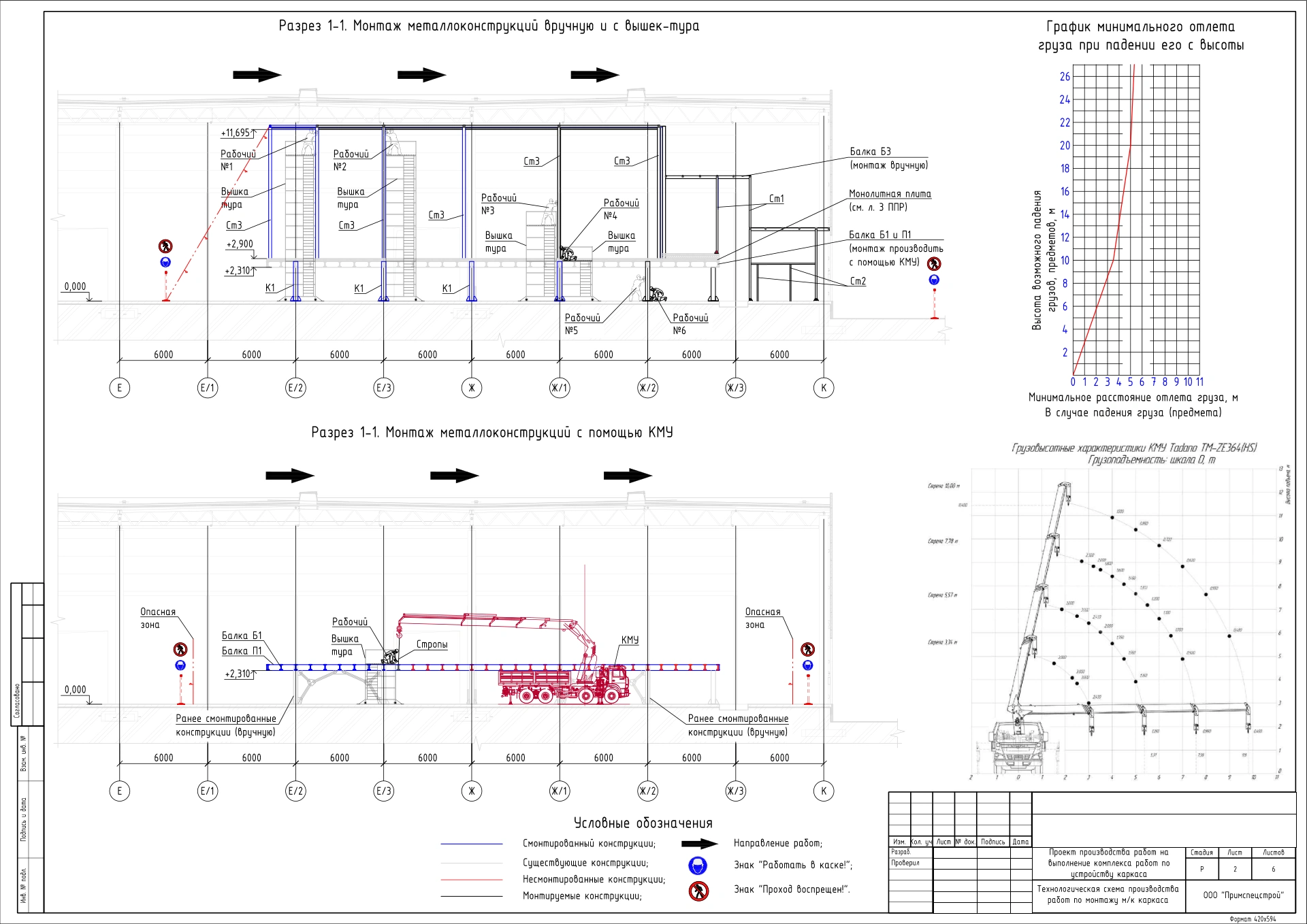

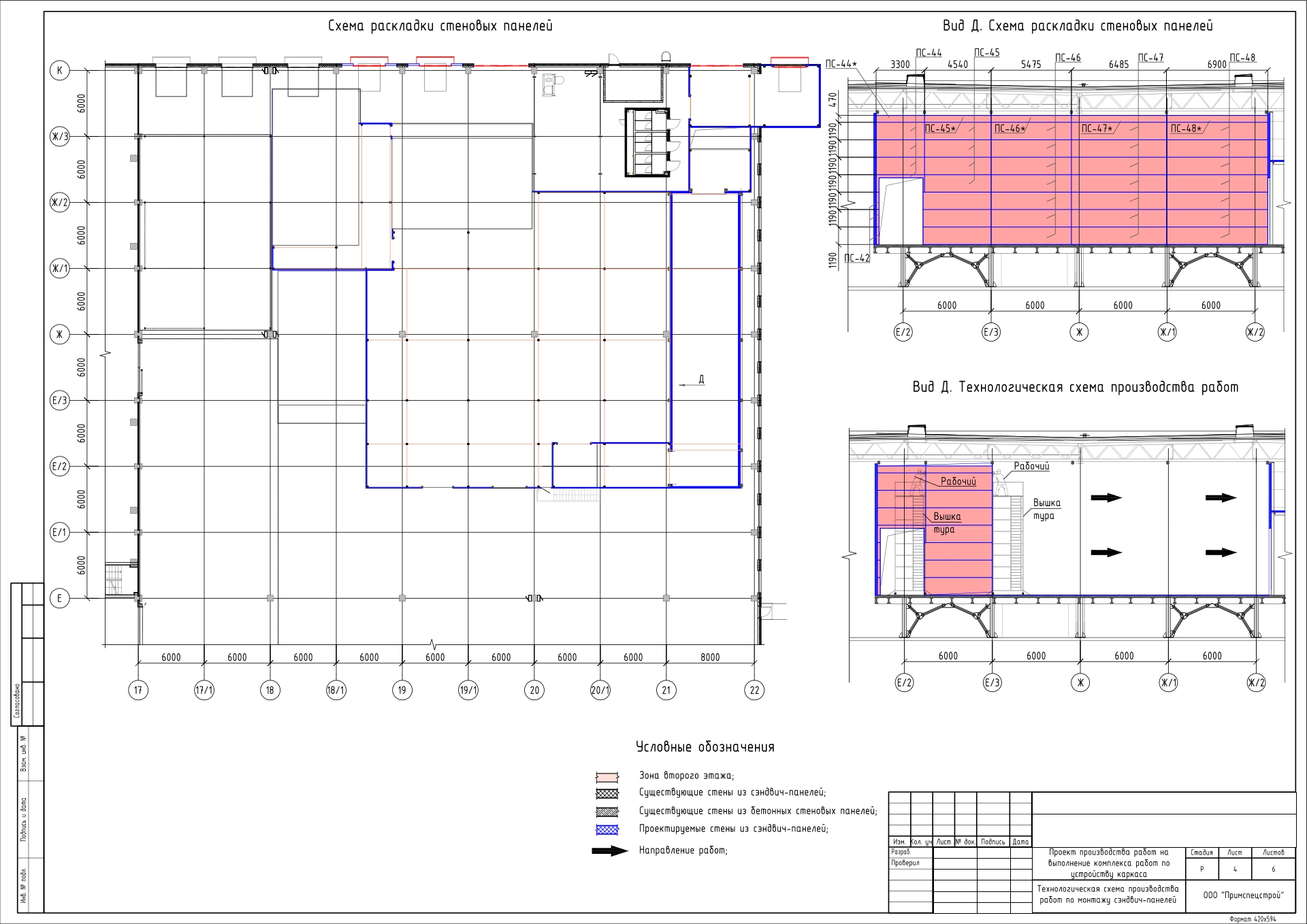

Графическую часть собрали из шести чертежей. Общие планы стали основой для координации, а разрезы и характерные схемы раскрыли:

• отдельные проектные узлы;
• положения средств доступа;
• требования к оснастке.

Обозначения, нумерацию осей и названия участков унифицировали, чтобы согласующий специалист мог переходить между листами без повторного поиска исходной привязки.

Что изменилось после перекрестной проверки чертежей

Перекрёстная проверка планов и разрезов

Перед передачей заказчику мы сравнили планы и разрезы по:

• отметкам;
• размерам;
• маркам;
• границам проектных решений.

Проверили соответствие легенд фактической графике и убрали неоднозначные пояснения. Особое внимание уделили местам, где на одном листе сходились решения по каркасу, ограждениям и существующим конструкциям производственной площадки.

Внесение замечаний и финализация

Замечания вносили не изолированно, а по цепочке зависимых материалов: корректировка плана сопровождалась проверкой разрезов, схем и текста. В результате заказчик получил ППР с прозрачной структурой и шестью согласованными чертежами. Комплект показывает логику принятых проектных решений и позволяет точечно обновлять отдельный узел, не нарушая содержание остальных разделов документа. Таблица взаимосвязей помогает точно определить, какие листы потребуют повторного контроля при изменении марки элемента, отметки или конструктивной привязки.
