ППРпс на погрузочно-разгрузочные работы с оборудованием ЦОД
Организация подъёмных операций для оборудования ЦОД
Мы подготовили графические материалы ППРпс на погрузочно-разгрузочные работы с оборудованием центров обработки данных. В одной публикации объединены решения для двух площадок одного проекта. Комплект раскрывает размещение автомобильного крана и способы захвата оборудования. При этом каждая площадка представлена собственными схемами, поскольку организация разгрузки зависит от расположения рабочих участков, мест складирования и доступного пространства вокруг техники.

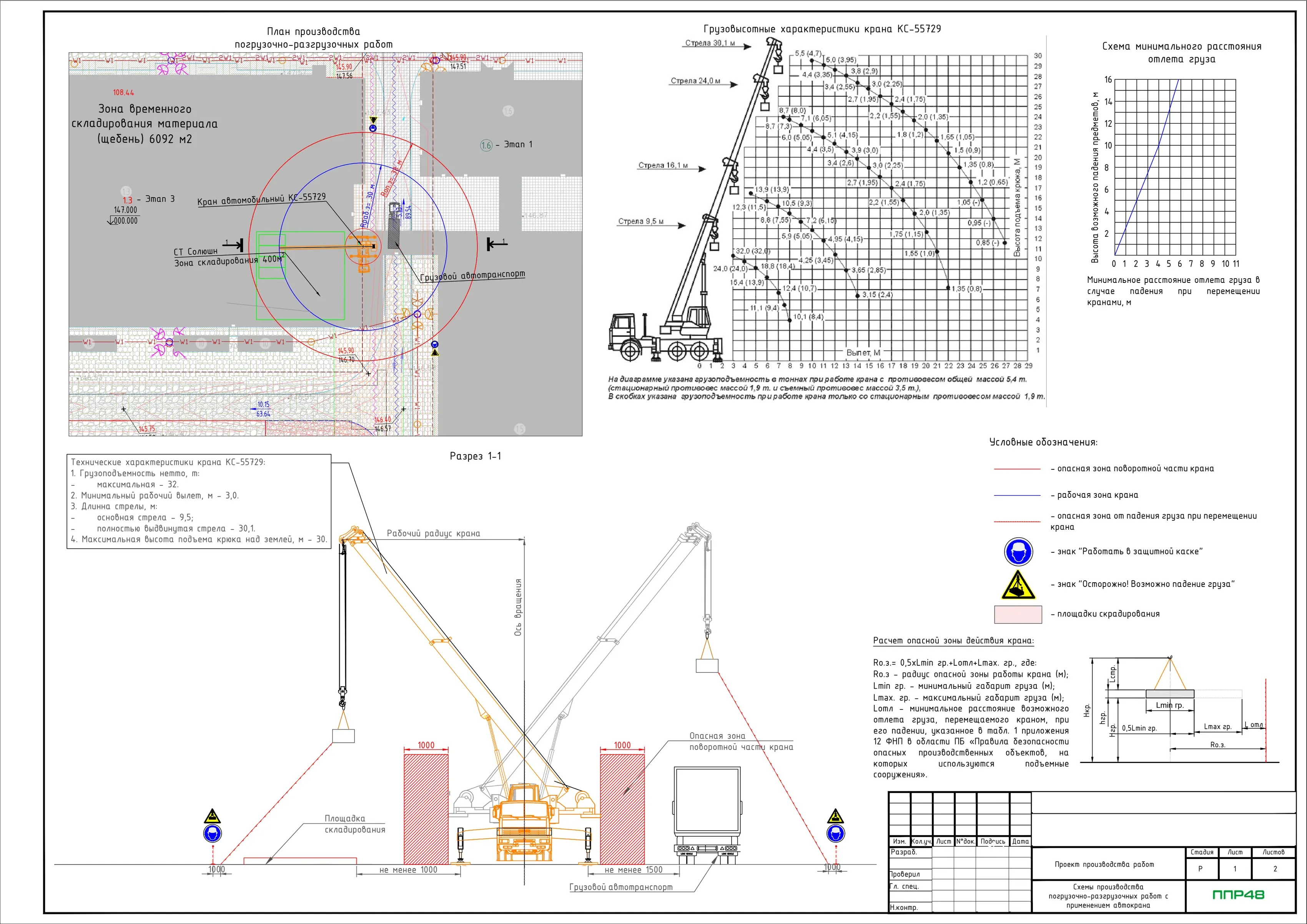

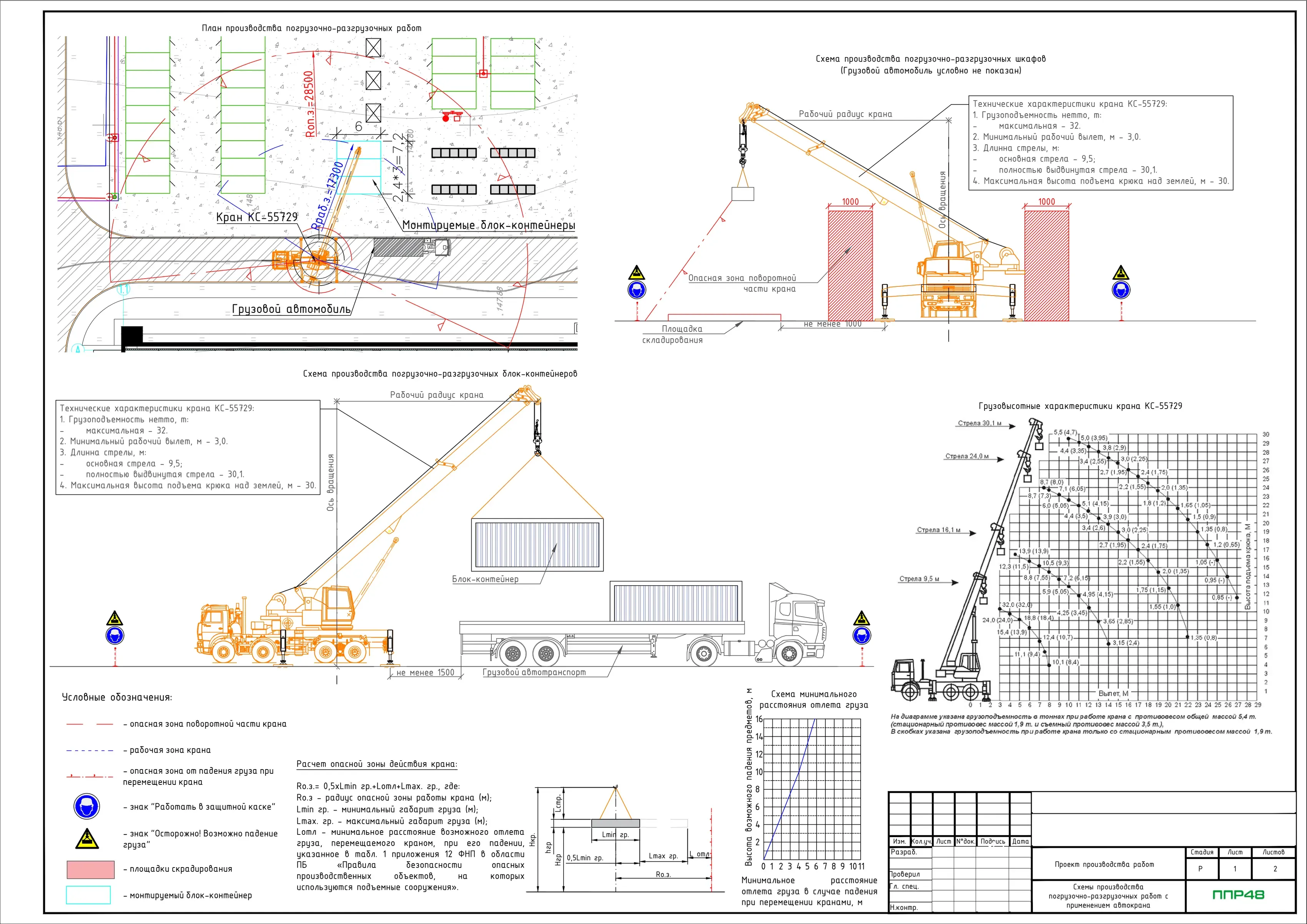

В материалах предусмотрено применение автомобильного крана КС-55729. На схемах показаны рабочие зоны и участки временного размещения грузов, приведены грузовысотные характеристики машины. При разработке требовалось соотнести положение крана с местами подачи оборудования и обозначить границы опасной зоны. Такой подход позволяет рассматривать подъёмную операцию в контексте всей площадки: от прибытия и разгрузки изделий до их перемещения в предусмотренную зону.

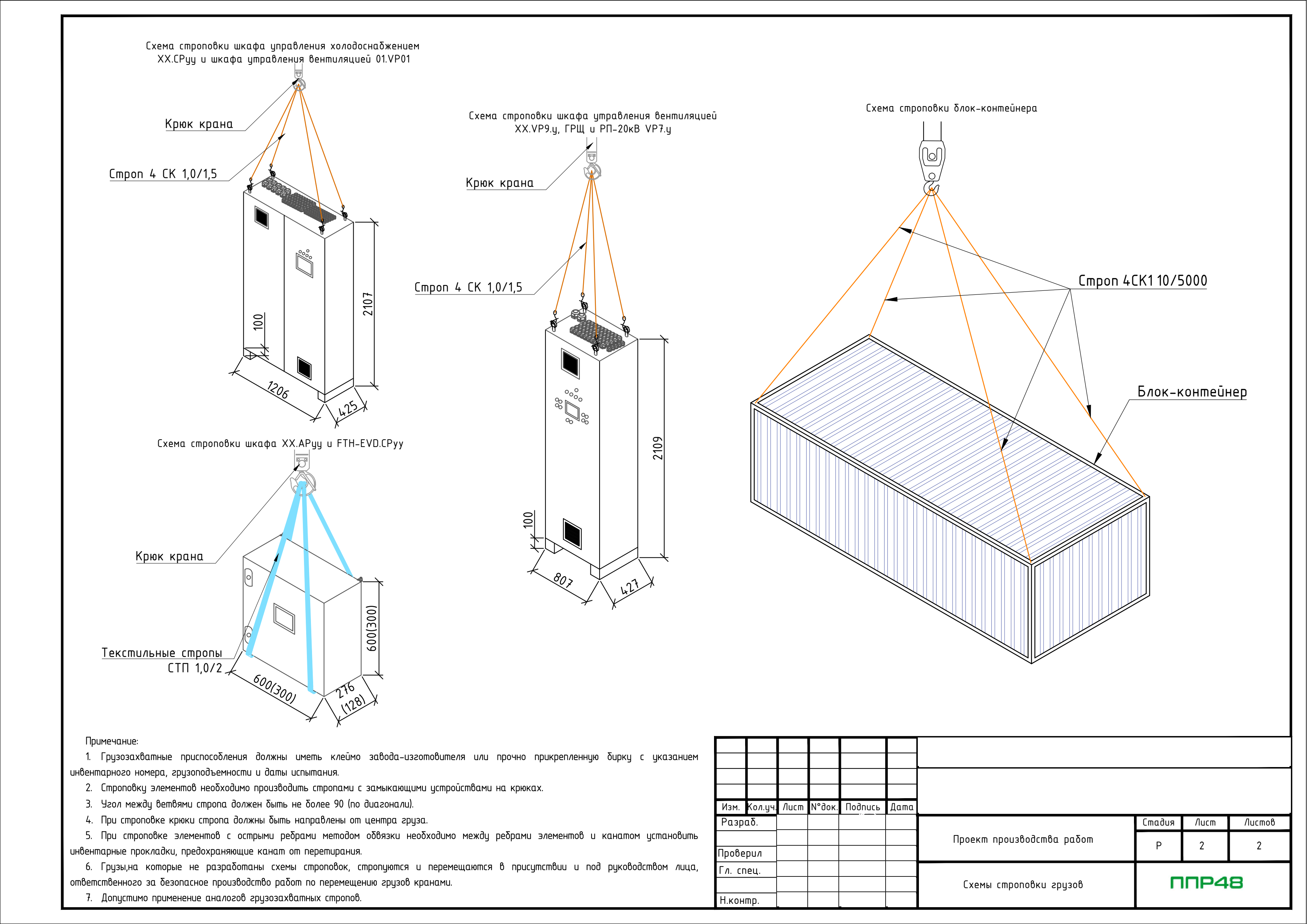

Строповка шкафов и блок-контейнеров

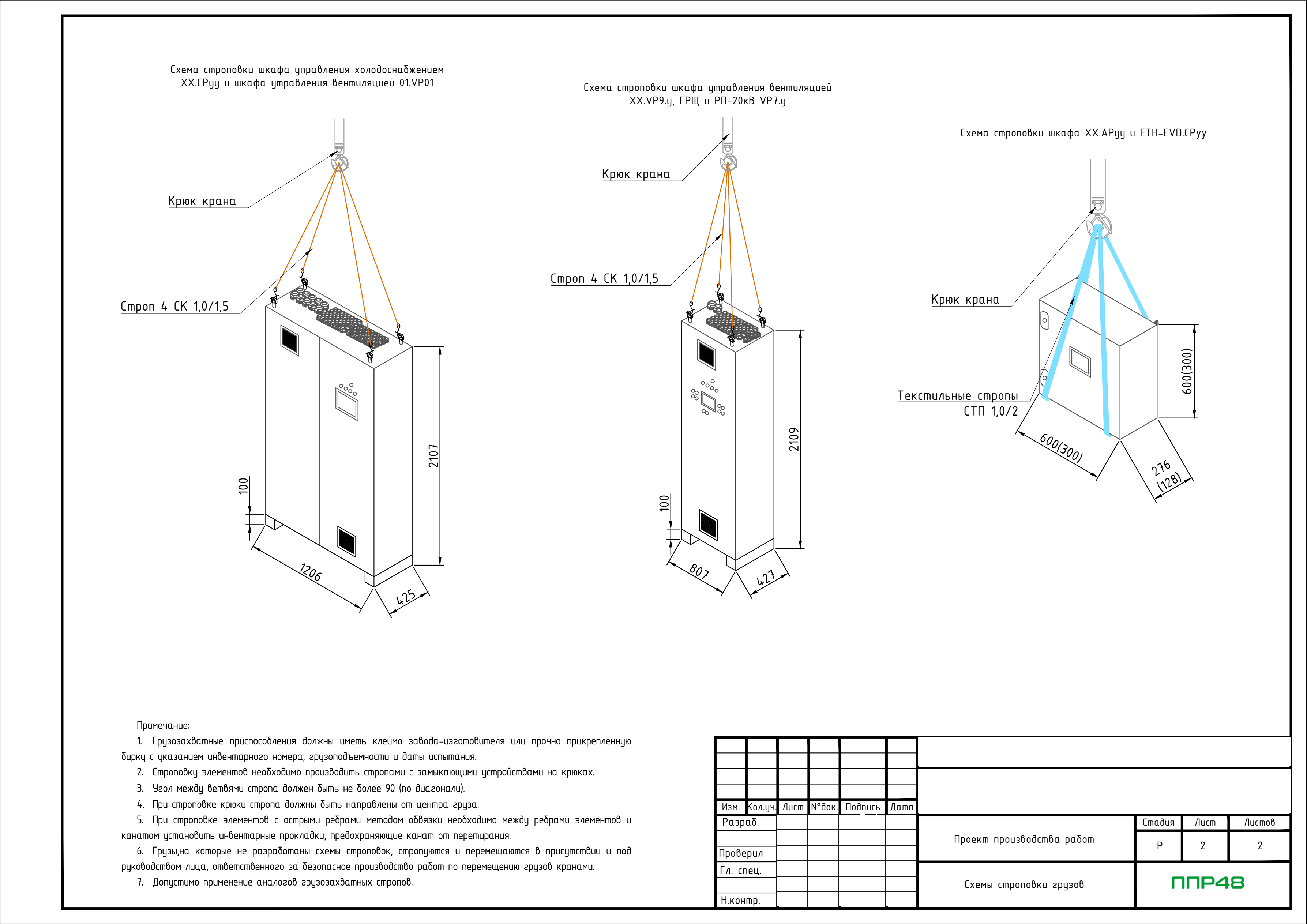

Отдельные листы посвящены строповке оборудования. В графике представлены шкафы управления и блок-контейнеры, показаны варианты применения грузозахватных приспособлений и положение их ветвей. Схемы дополнены примечаниями по обращению со стропами и защите элементов в местах контакта. За счёт этого технические изображения раскрывают подготовку груза к перемещению и дополняют планы размещения крана, а не повторяют сведения об организации территории.
Разработанные материалы содержат по схеме производства работ и схеме строповки для каждой площадки. Их общий предмет — организация обращения с оборудованием ЦОД при использовании автомобильного крана. Различия в расположении рабочих участков отражены в планах, а способы захвата изделий раскрыты техническими изображениями. Так единая задача по подготовке грузоподъёмных операций получила конкретные решения для разных условий размещения оборудования.
