Разработали ППР на энергоснабжение участка складирования

Как трасса энергоснабжения определила структуру графической части

Исходные материалы описывали энергоснабжение участка складирования кека первой очереди на территории горно-обогатительного предприятия. Мы сопоставили топографические планы, проектную трассу, существующие сооружения, точки подключения и доступные проезды. Протяженная конфигурация потребовала показать разные фрагменты в сопоставимых масштабах и сохранить общую систему пикетов и обозначений.

Анализ исходных данных и трассы

Сопоставили топографические планы, проектную трассу, существующие сооружения, точки подключения и доступные проезды. Протяжённая конфигурация потребовала показать фрагменты в сопоставимых масштабах и сохранить общую систему пикетов и обозначений.

Формирование графической части и пояснений

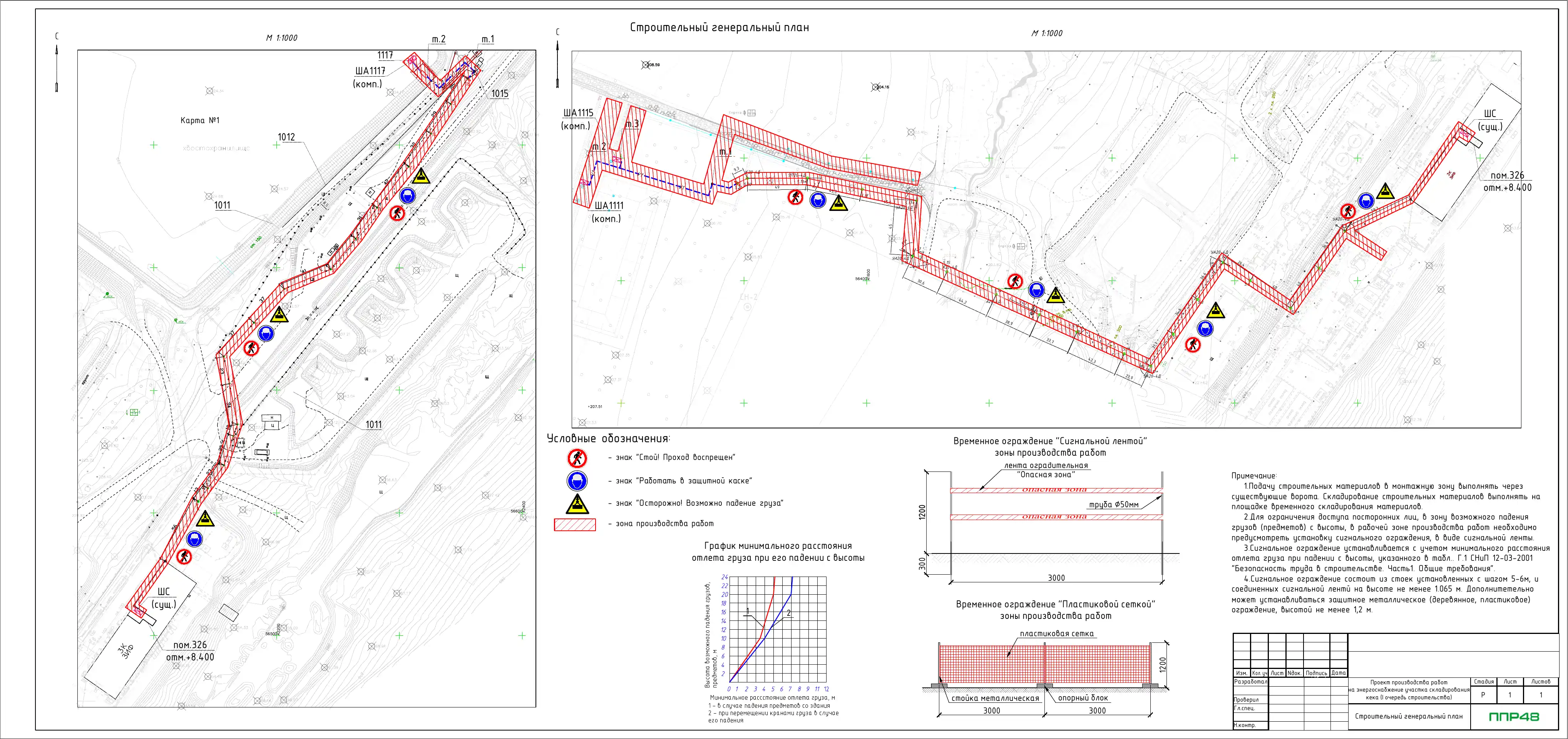

Графическую часть сформировали как единый строительный генеральный план с двумя характерными участками трассы. На нём закрепили:

• проектные зоны;
• направления доступа;
• временные ограждения;
• условные обозначения.

В пояснительной записке дали ссылки на соответствующие фрагменты и перечислили исходные условия, требующие подтверждения перед утверждением, не заменяя недостающие данные проектными предположениями.

Что получил наш заказчик благодаря нашему ППР

Упрощение проверки и увязка решений

Заказчик получил документ, в котором длинная трасса не разорвана на несвязанные схемы. Условные обозначения, ограничения и проектные зоны одинаково читаются на всех фрагментах, а текст поясняет основание каждого решения. Это упростило проверку проекта специалистами по электроснабжению, генеральному плану и организации территории первой очереди.

Проверка и финализация

До выпуска мы сверили:

• наименования оборудования;
• привязки;
• масштабы;
• номера листов;
• ссылки на исходную документацию.

После учёта замечаний подготовили чистовую редакцию и отдельно проконтролировали читаемость нестандартного графического листа. В результате ППР готов к техническому рассмотрению и может обновляться по отдельным фрагментам без изменения общей логики комплекта. Для повторной проверки предусмотрели сквозные ориентиры трассы: они позволяют сопоставить корректировку на одном фрагменте с соседним участком и исключить разрыв единой проектной линии энергоснабжения.
