Подготовили ППР для алюминиевой облицовки фасада жилого комплекса
Какие особенности мы учли при подготовке проекта
Исходная документация охватывала три корпуса разной этажности и алюминиевую облицовку, включенную в систему витражей. Мы сопоставили фасадные развертки, марки элементов, монтажные горизонты, положение существующих подъемников и ограничения строительной площадки. Отдельно проверили, одинаково ли названы характерные участки на чертежах и в ведомостях заказчика.
Анализ исходных данных
Сопоставили фасадные развертки, марки элементов, монтажные горизонты, положение подъемников и ограничения площадки. Проверили единообразие названий участков в чертежах и ведомостях.
Формирование состава ППР
Состав ППР определили по фактической конфигурации фасадов. В пояснительную часть включили требования к:
- исходным поверхностям;
- проектным привязкам;
- контролю геометрии;
- согласованию характерных зон.

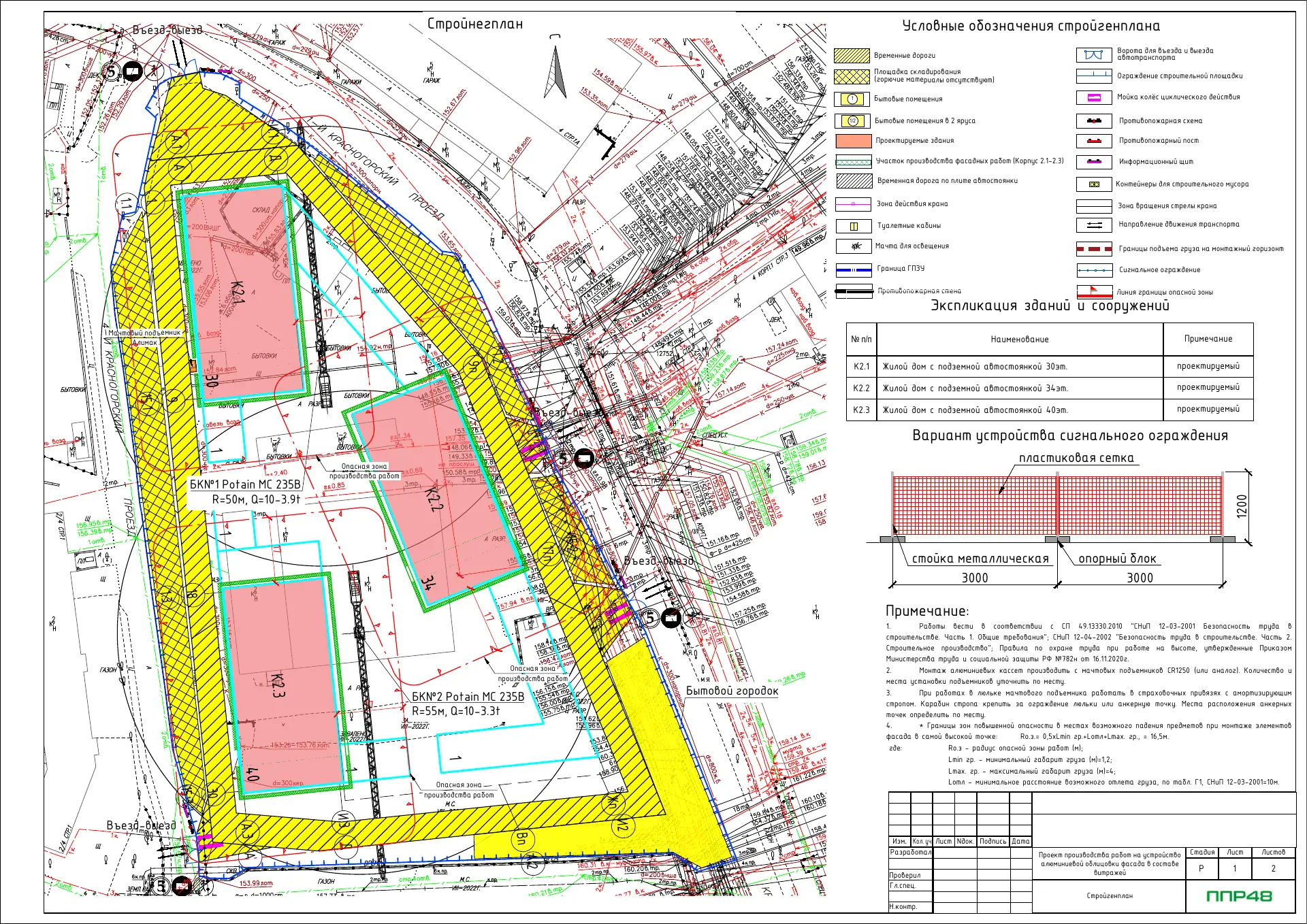

Графические материалы разделили на стройгенплан и фасадные схемы, сохранив сквозные обозначения корпусов, осей и отметок. Это исключило перенос одного решения на участки с иной геометрией.

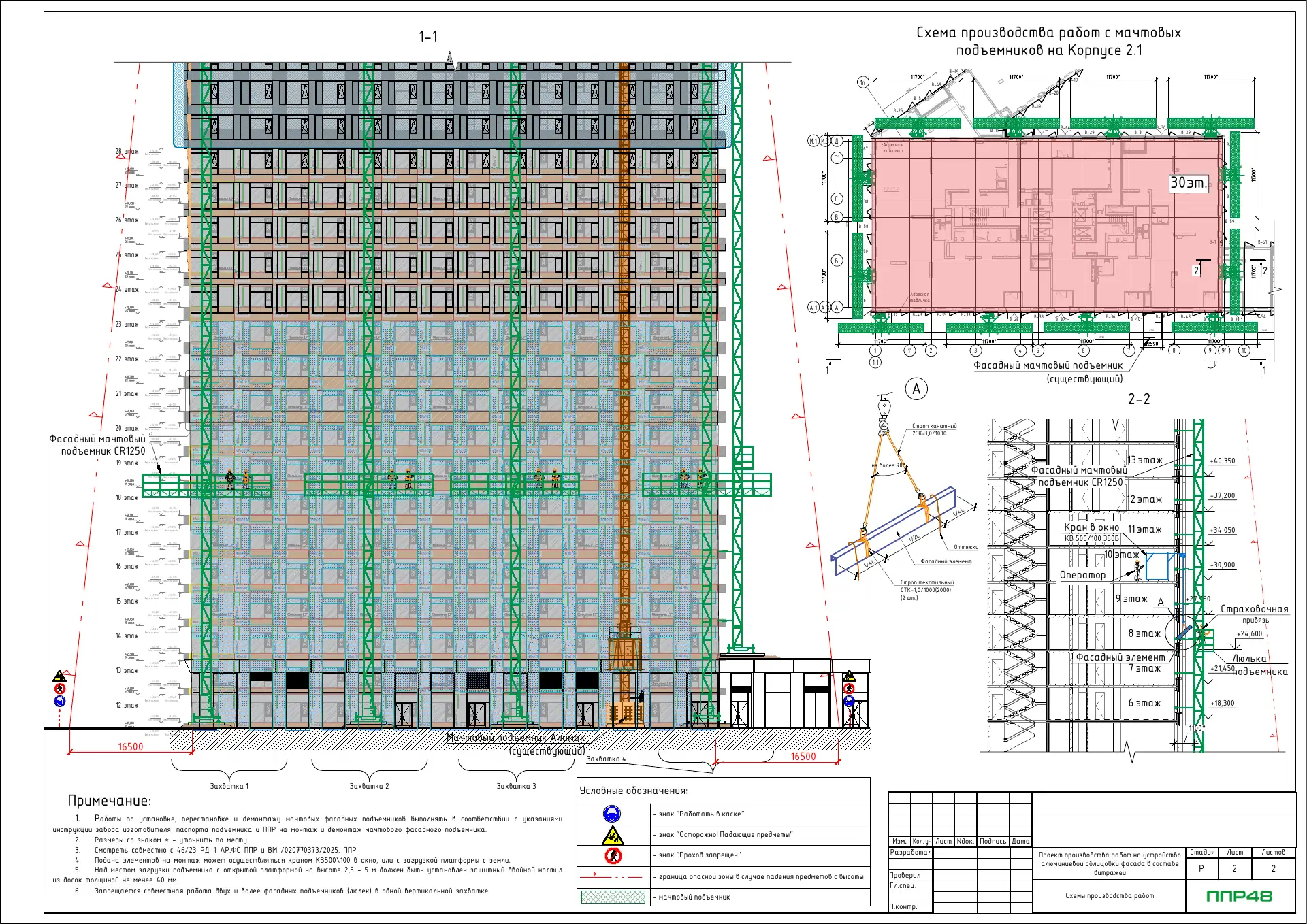

Как связали фасадные развертки с решениями для мачтовых подъемников
Увязка фасадных схем и подъемников
Положения мачтовых подъемников проверили относительно фасадных осей, зон облицовки и монтажных горизонтов. На листах показали:
- участки проектирования;
- границы опасных зон;
- характерные привязки.
В тексте дали ссылки на соответствующие схемы. Так согласующий специалист мог сопоставить средство доступа с конкретным фрагментом фасада без поиска по нескольким исходникам.
Проверка и финализация
До выпуска мы выполнили перекрестную проверку названий корпусов, отметок, марок и условных обозначений. После обработки замечаний синхронно обновили текст и графику. Итоговый ППР позволил заказчику рассматривать облицовку в составе витражей как цельный проектный комплект и при необходимости корректировать отдельный корпус, не перестраивая структуру документа целиком. Отдельная таблица связей между корпусами, фасадными осями и листами помогла согласующим специалистам быстрее находить нужную схему и фиксировать замечания без неоднозначных ссылок между разделами.
