ППР на монтаж двухэтажной производственной встройки

Как мы собрали в одном ППР четыре взаимосвязанных раздела

Исходный комплект охватывал двухэтажную встройку внутри действующего производственного корпуса. Мы сопоставили конструктивные чертежи, оси и отметки, ведомости металлоконструкций, решения по монолитному перекрытию на профнастиле, стеновым и кровельным сэндвич-панелям. Отдельно зафиксировали ограничения существующего здания и параметры, которые требовали подтверждения заказчиком до выпуска окончательной редакции.

Анализ исходных данных

Сопоставили конструктивные чертежи, оси и отметки, ведомости металлоконструкций, решения по перекрытию на профнастиле, стеновым и кровельным панелям. Зафиксировали ограничения существующего здания и параметры, требующие подтверждения.

Формирование единой системы документа

Состав ППР построили как единую систему проектных решений, а не набор разрозненных инструкций. В документ вошли:

• четыре технологические карты;
• общие требования к исходному контролю и безопасности;
• перечни оснастки;
• взаимные ссылки между текстом и графическими листами.

Такое построение позволило сохранить общую логику для металлокаркаса, перекрытия, ограждающих конструкций и средств доступа. Для смежных решений предусмотрели контрольные точки, в которых проверяется согласованность размеров, отметок и проектных последовательностей.

Почему графическая часть стала основой проверки проекта

Состав графических материалов

Для согласования подготовили:

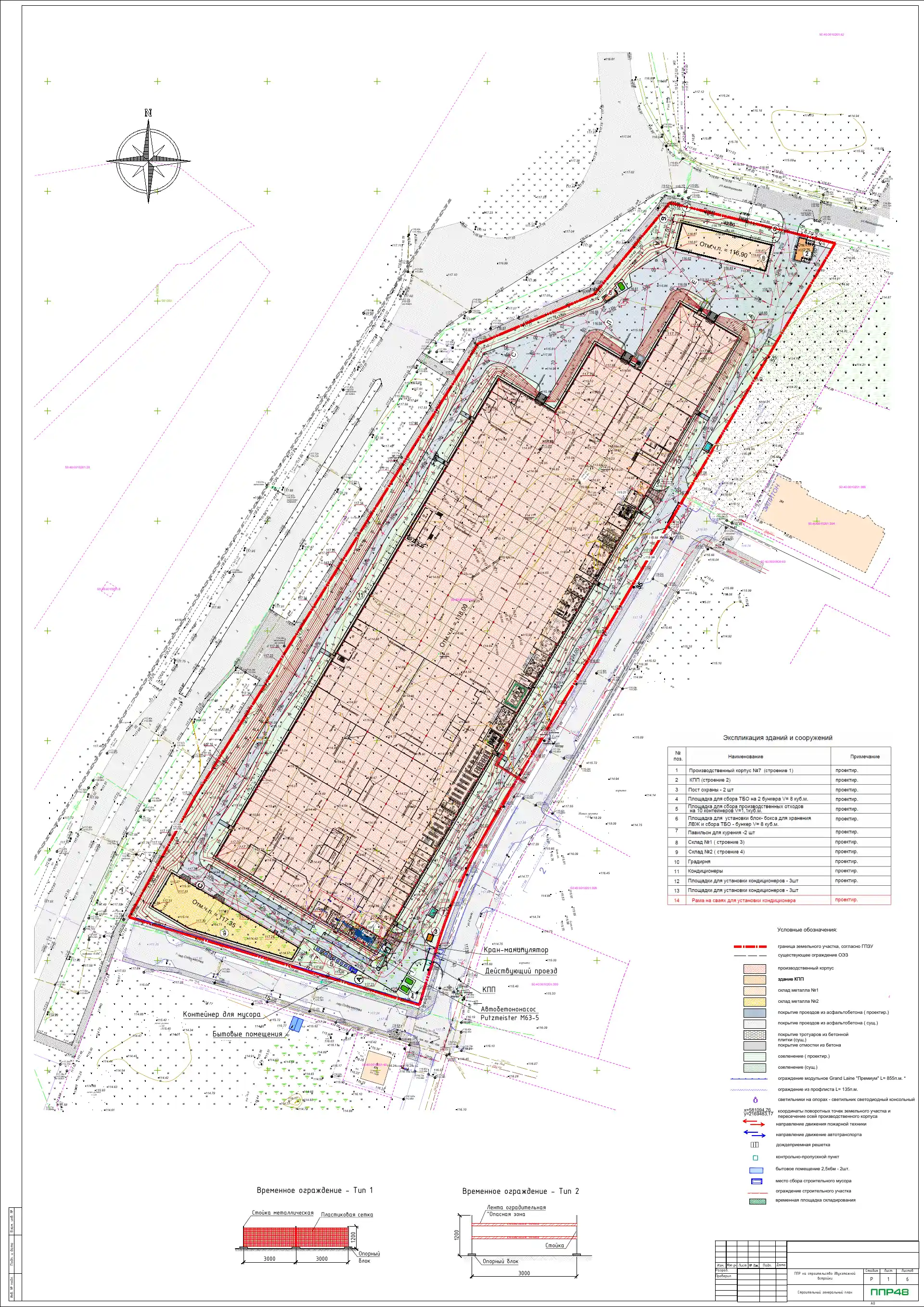

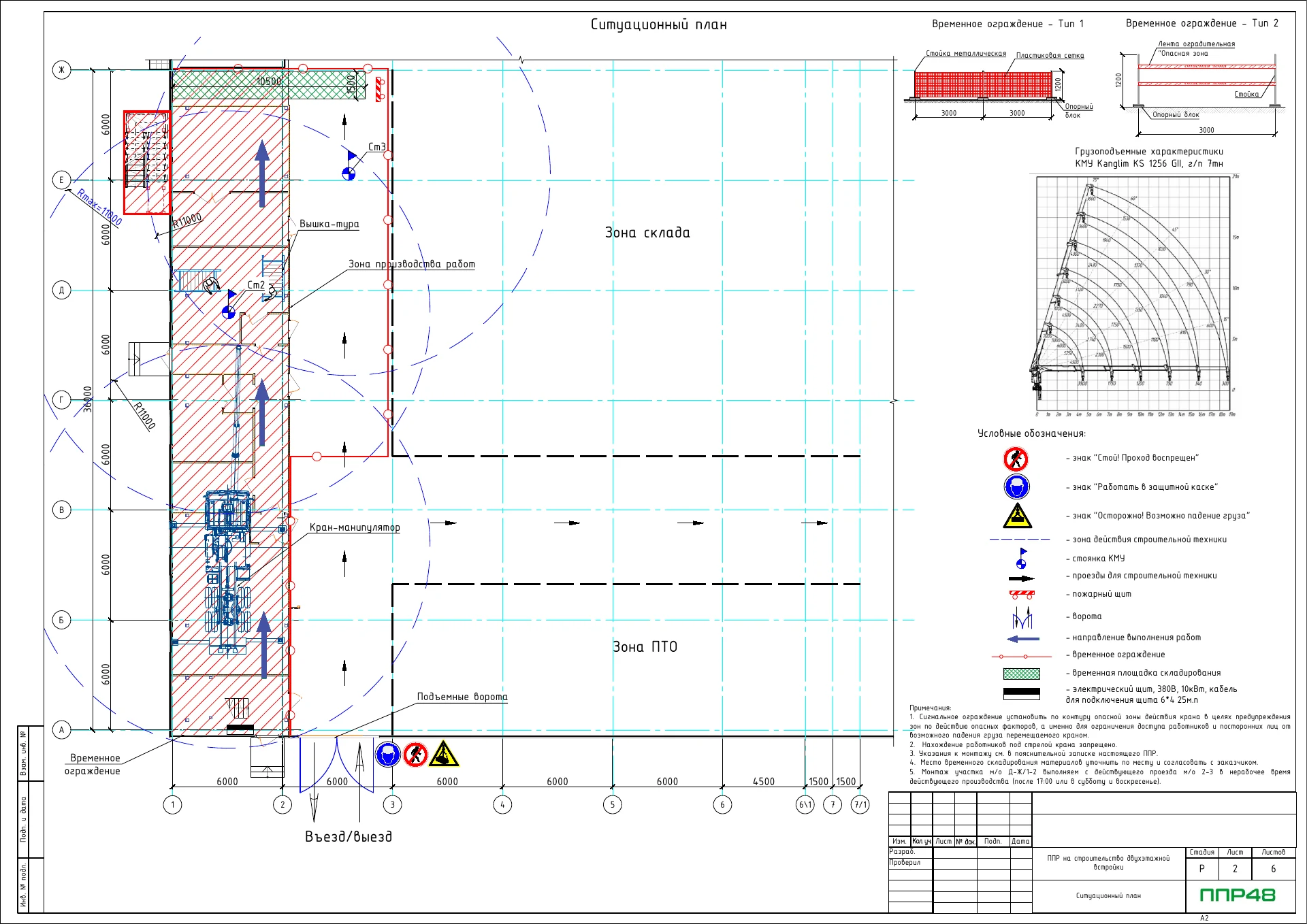

• ситуационный и строительный генеральный планы;
• схемы подачи элементов;

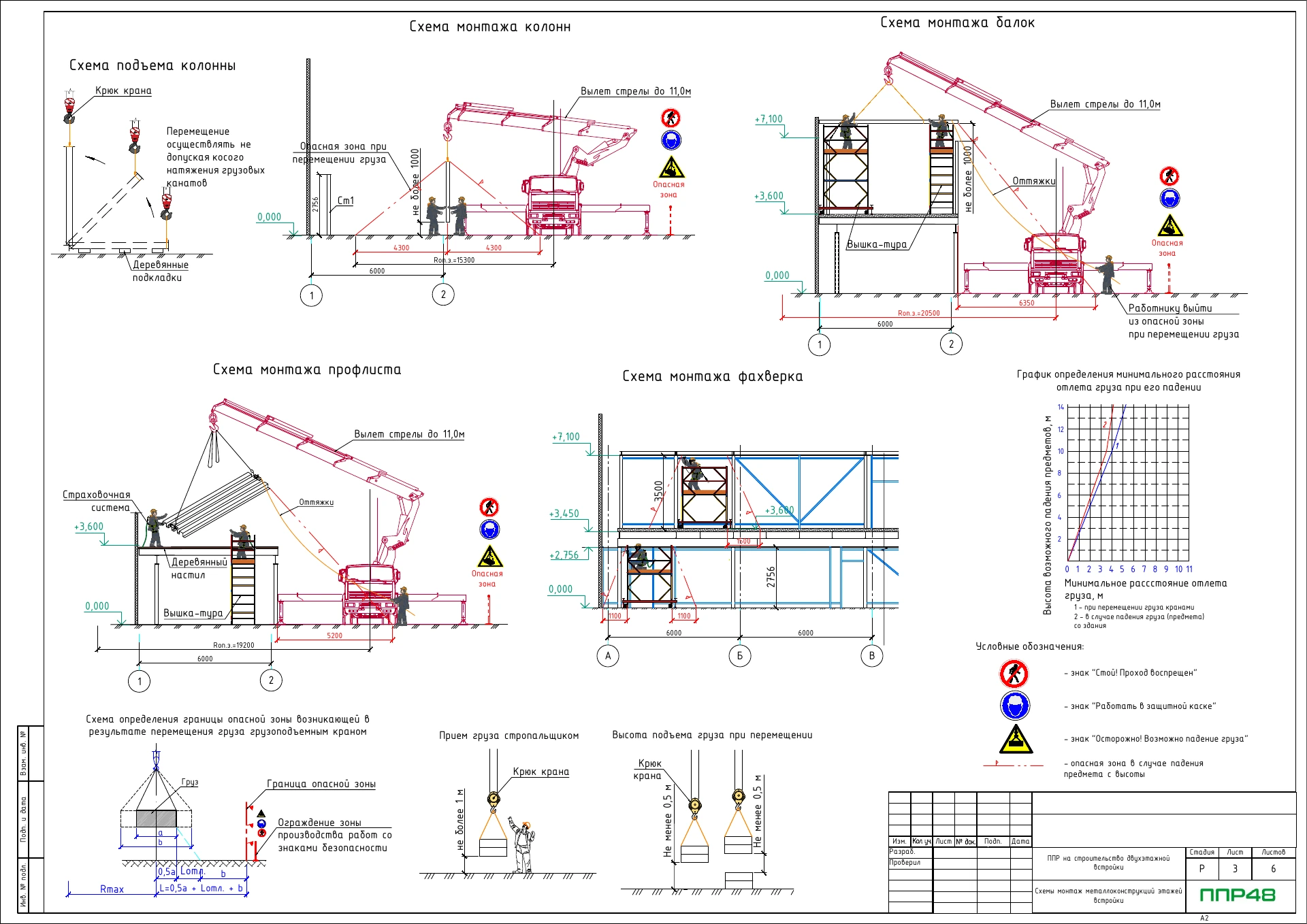

• монтажа колонн и балок;

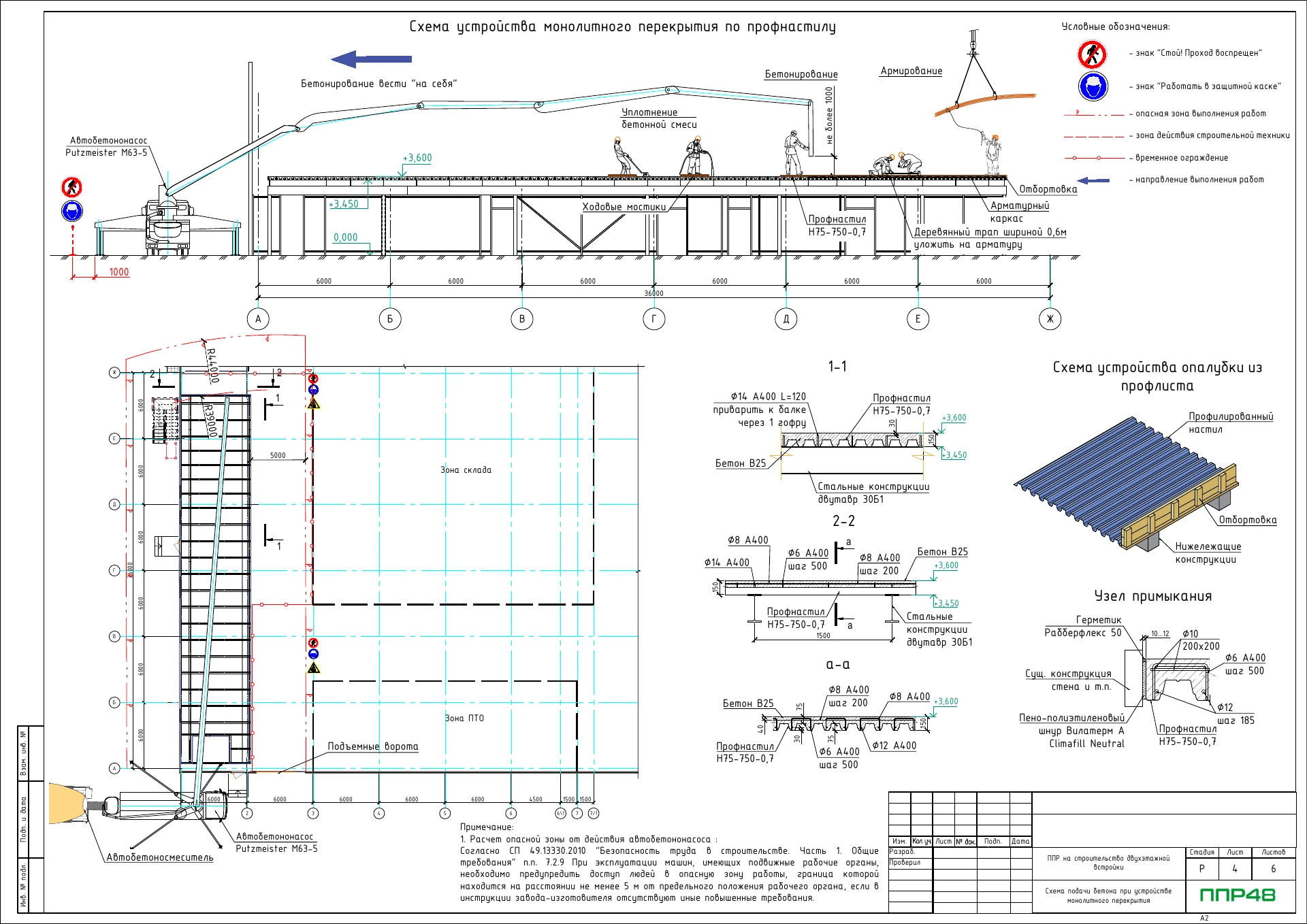

• устройства перекрытия;

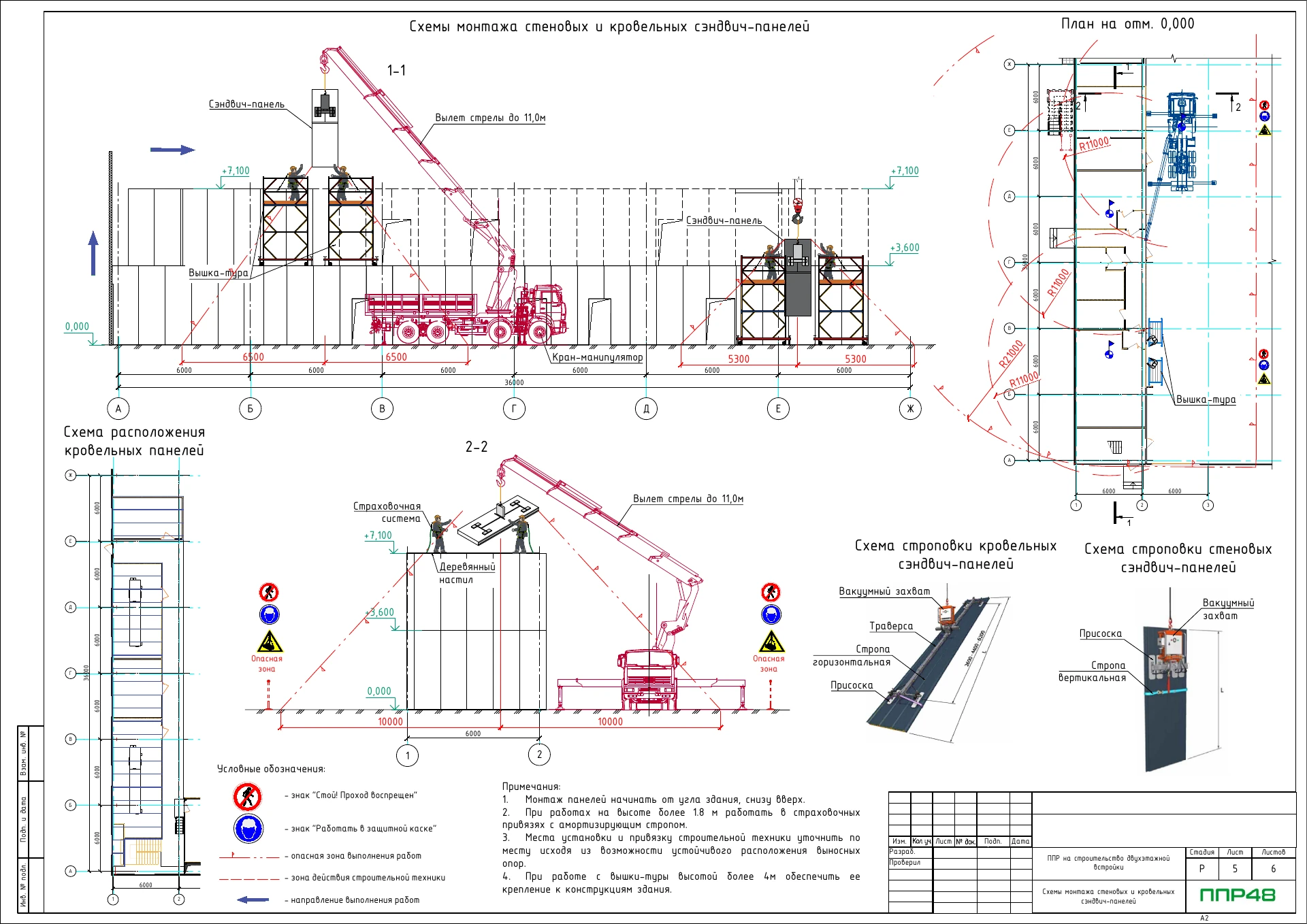

• размещения сэндвич-панелей;

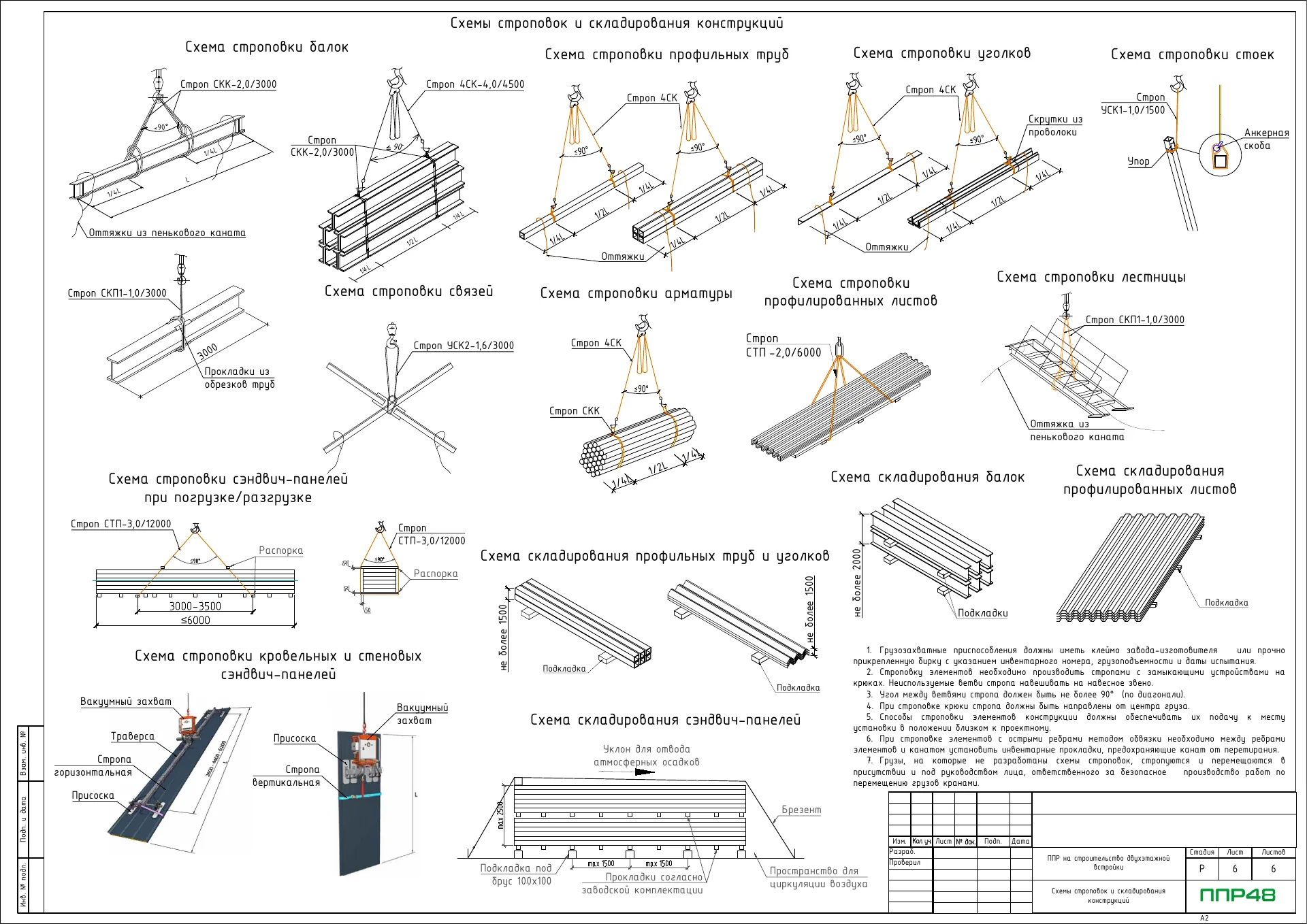

• строповки и складирования.

Обозначения на листах привязали к соответствующим разделам пояснительной записки, чтобы каждое решение можно было проверить по исходному чертежу.

Проверка и финализация

Перед передачей заказчику другой инженер сверил марки, габариты, проектные отметки, характеристики механизмов и нумерацию листов. Замечания вносили одновременно во все связанные разделы. В результате заказчик получил цельный ППР по производственной встройке, подготовленный для технического рассмотрения и утверждения без поиска решений в нескольких несвязанных документах. Структура комплекта позволяет быстро определить, какой исходный лист использован для конкретной схемы, и повторно рассматривать только измененные решения при актуализации рабочей документации.
