ППР для устройства наземной парковки легкового транспорта

Как исходный генплан превратили в систему решений

Исходные данные описывали устройство наземной парковки для легкового транспорта на отдельном земельном участке. Мы сопоставили генеральный план, границы территории, инженерные сети, проектные отметки и конструкцию покрытия. После проверки определили, какие сведения нужно вынести на общую схему, а какие лучше раскрыть отдельными технологическими картами и узлами.

Анализ исходных данных и распределение информации

Сопоставили генеральный план, границы территории, инженерные сети, отметки и конструкцию покрытия. Определили, какие сведения вынести на общую схему, а какие раскрыть в технологических картах и узлах.

Построение графической части

Графическую часть выстроили от общей координации к деталям. На первых листах показали:

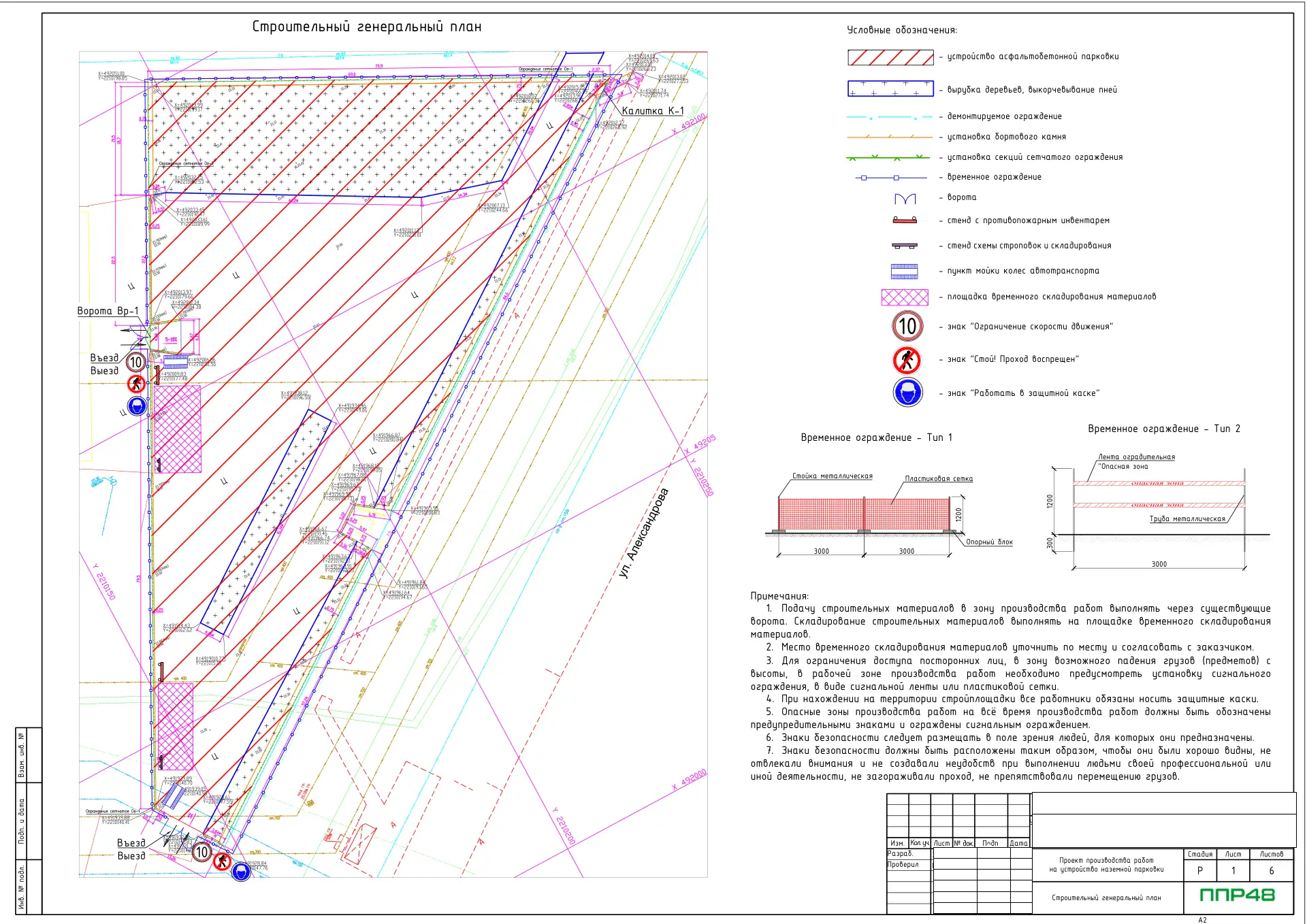

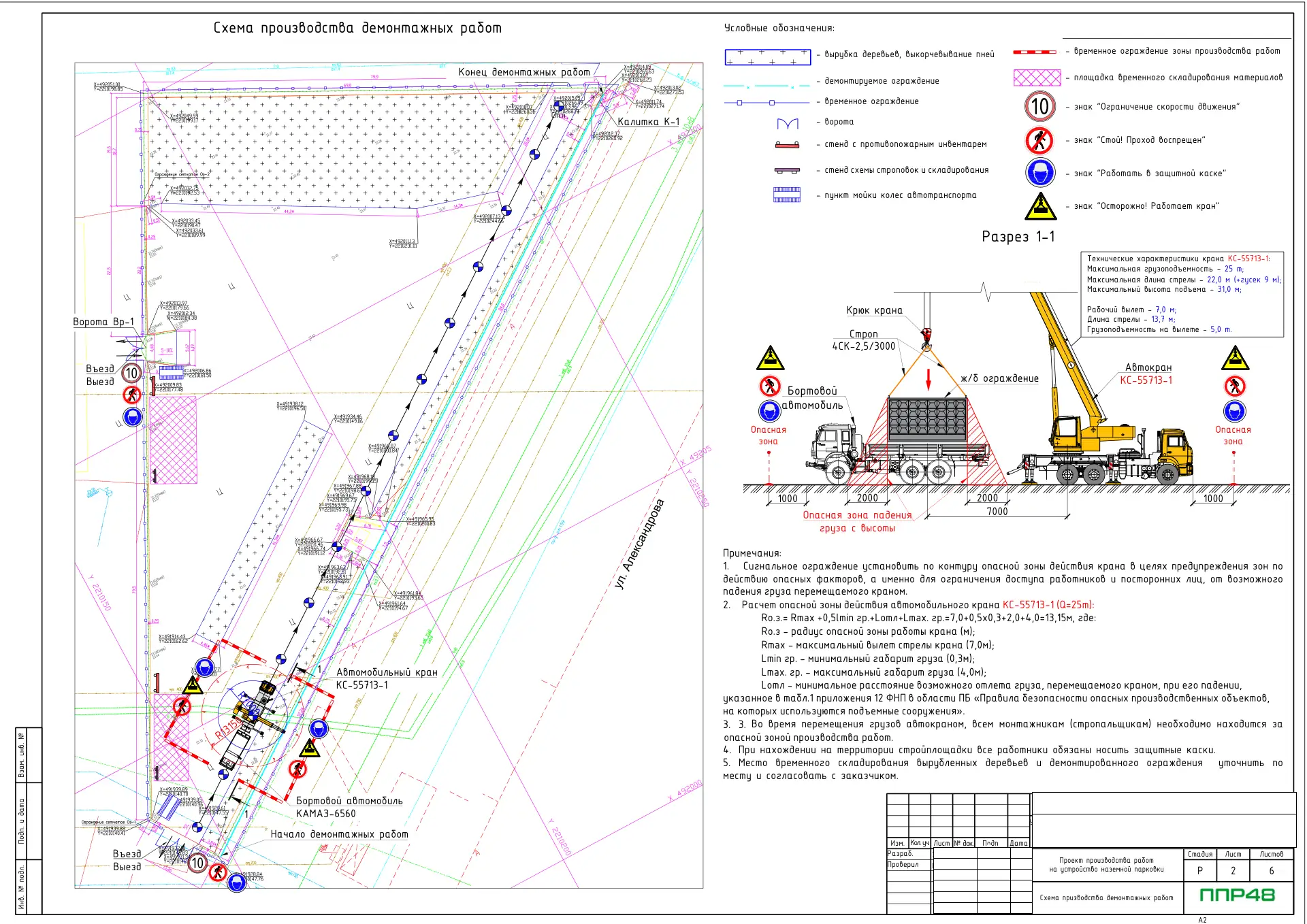

• расположение площадки и проектные зоны;

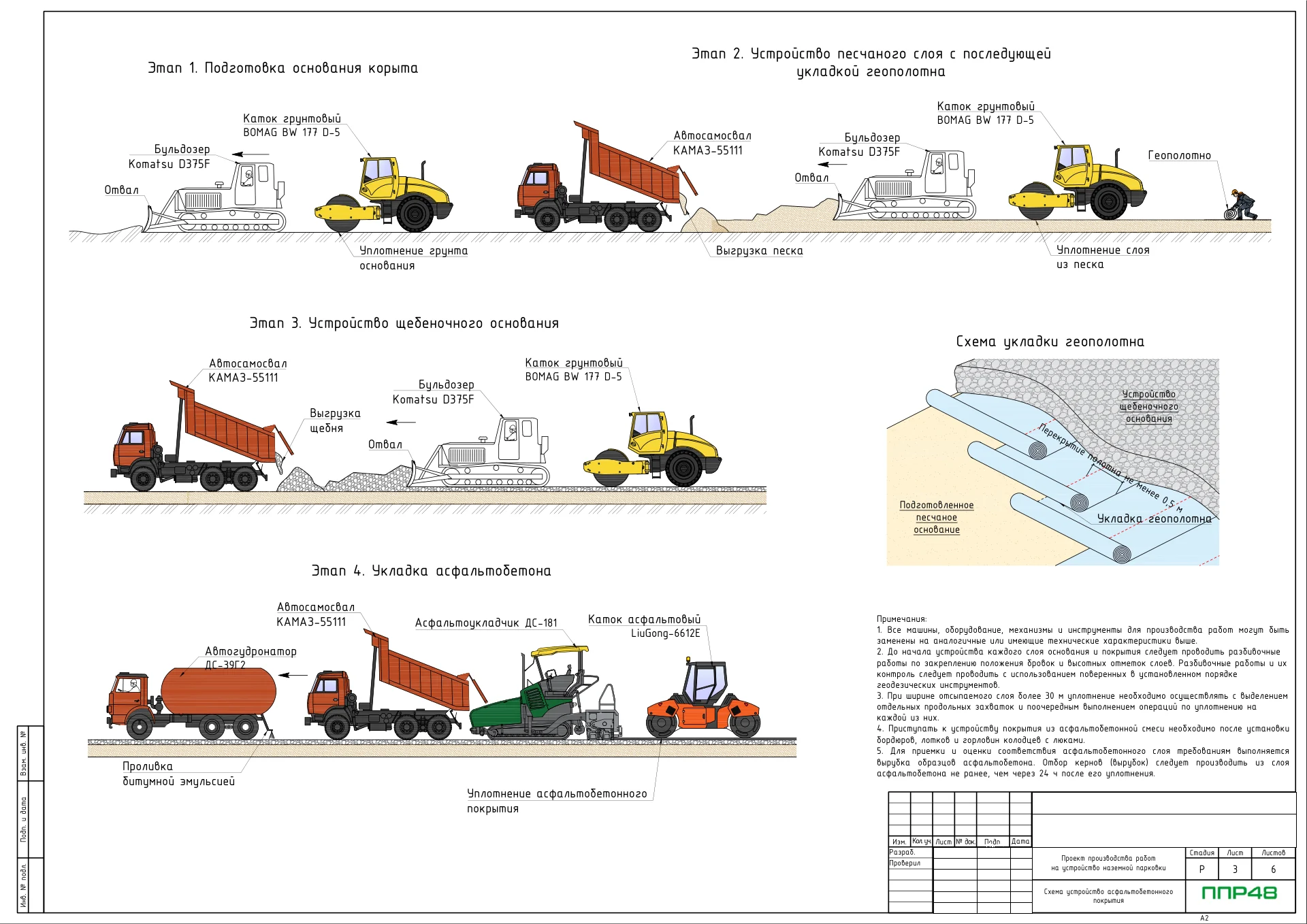

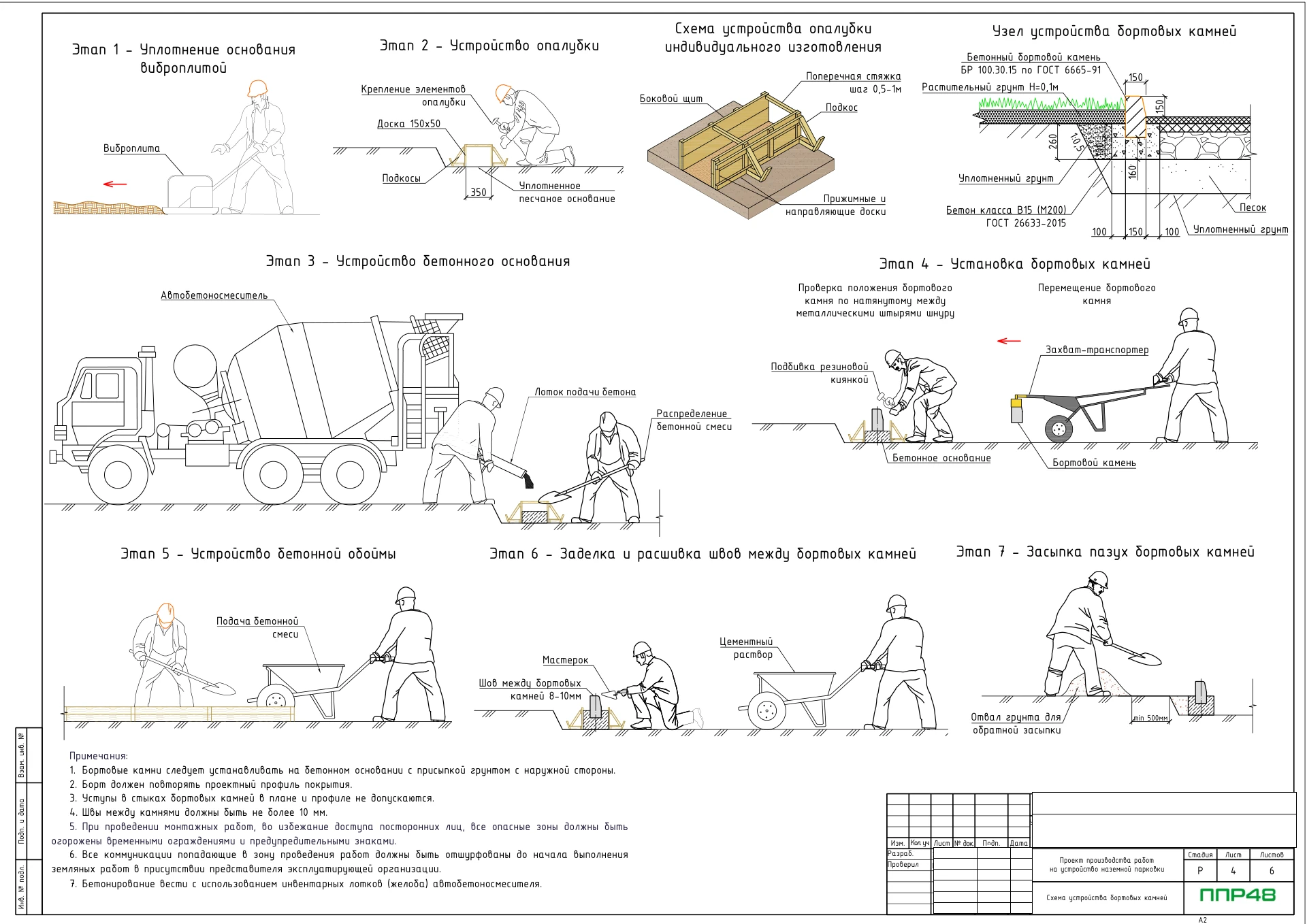

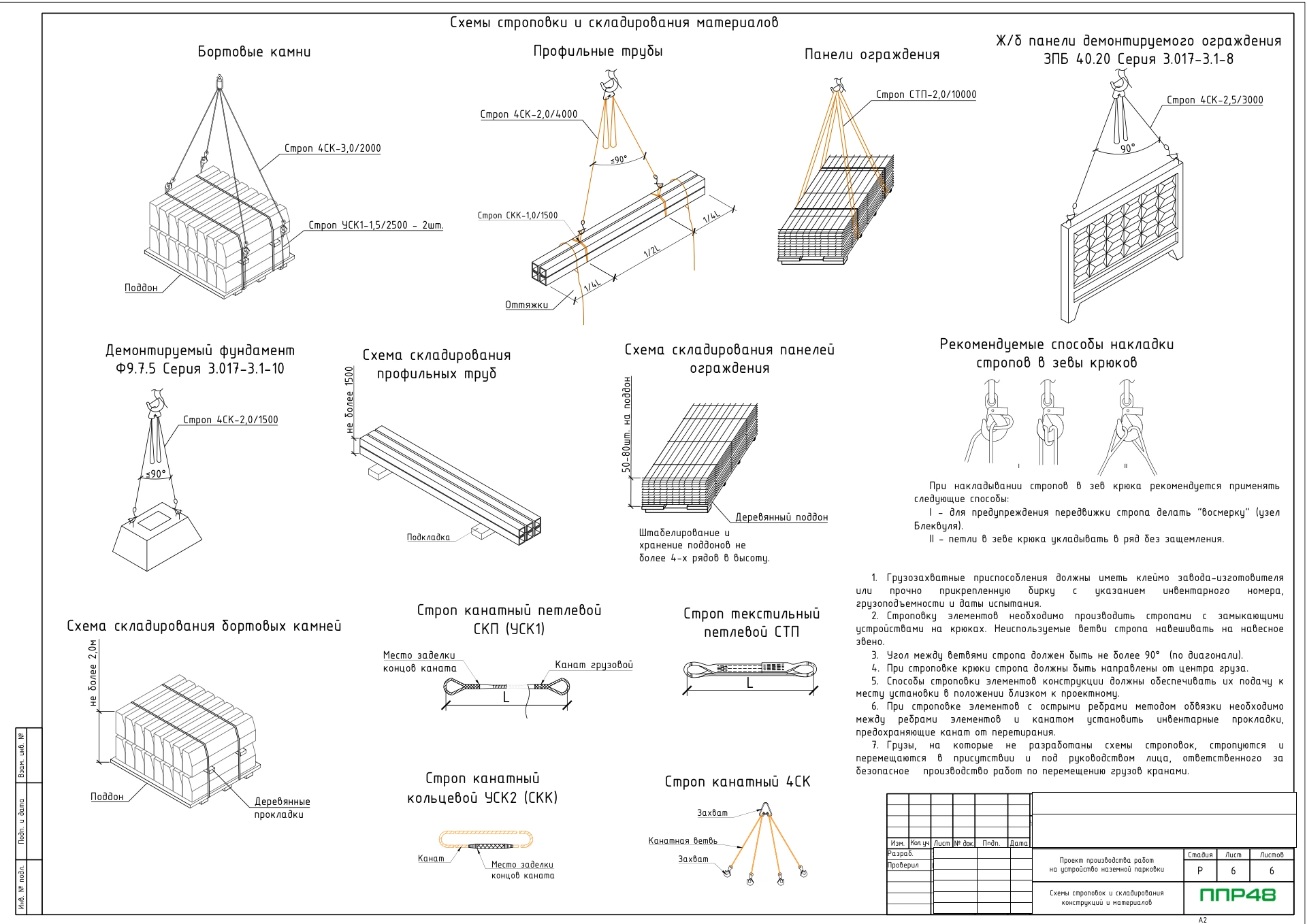

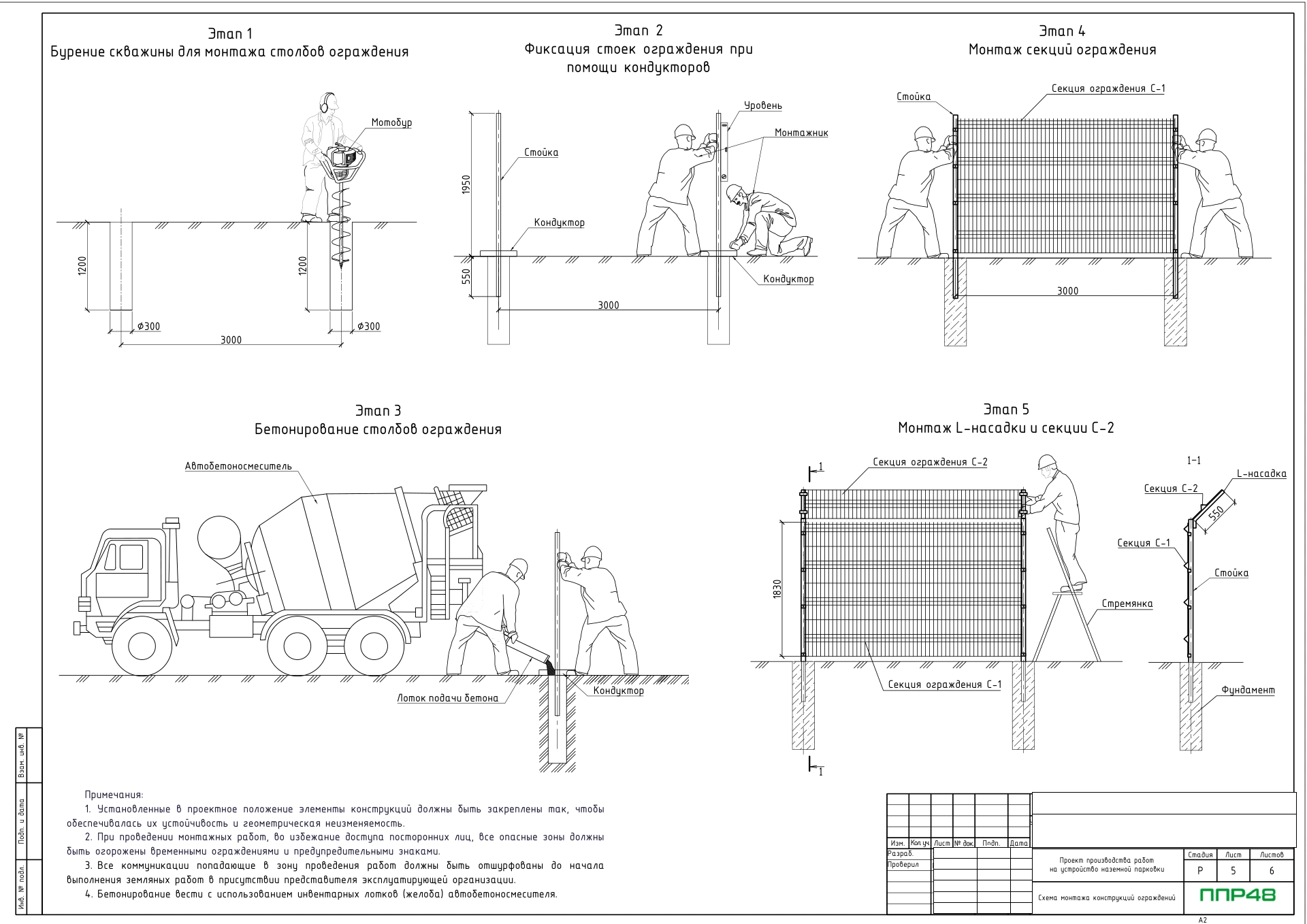

• схемы для земляного основания, покрытия, бортовых элементов и ограждений.

Для повторяющихся решений применили общие условные обозначения, а параметры техники и оснастки привязали только к тем листам, где они необходимы для обоснования проекта.

Какие проверки провели перед передачей документа

Перекрёстная проверка и корректировка

До выпуска мы выполнили перекрёстную проверку:

• размеров;
• отметок;
• составов слоёв;
• ссылок;
• наименований схем.

Особое внимание уделили тому, чтобы решения на генеральном плане не расходились с подробными листами. Замечания фиксировали по конкретным фрагментам, после чего одновременно корректировали графику и связанные пункты пояснительной записки.

Результат и преимущества структуры

Заказчик получил ППР из шести взаимосвязанных чертежей и текстовой части. По комплекту можно проследить путь от исходной планировки до каждого проектного узла, не смешивая общие требования с частными решениями. Такая структура ускорила техническое рассмотрение и оставила возможность обновлять отдельный лист при изменении покрытия, границ парковки или исходных инженерных данных. Перечень зависимостей показывает, какие схемы и пояснения требуется перепроверить после любой корректировки генерального плана или конструктивного решения парковки.
