Кровельные и фахверковые конструкции в одном ППР
Почему кровельные и фахверковые решения проверяли совместно
Проект объединял фундаменты на кровле, металлические стойки и прогоны, поэтому раздельная подготовка разделов создала бы риск несогласованных отметок и зон складирования. Мы сопоставили конструктивные чертежи, состав кровельного пирога, марки металлоконструкций, допустимые нагрузки и возможности строительного генерального плана. Неоднозначные места оформили как вопросы к исходной документации.
Сопоставление конструктивных решений
Сопоставили чертежи, состав кровельного пирога, марки металлоконструкций, нагрузки и возможности стройгенплана. Неоднозначные места вынесли как вопросы к исходной документации.
Формирование структуры ППР
Структуру ППР выстроили от общей организации площадки к частным решениям. В комплект вошли:

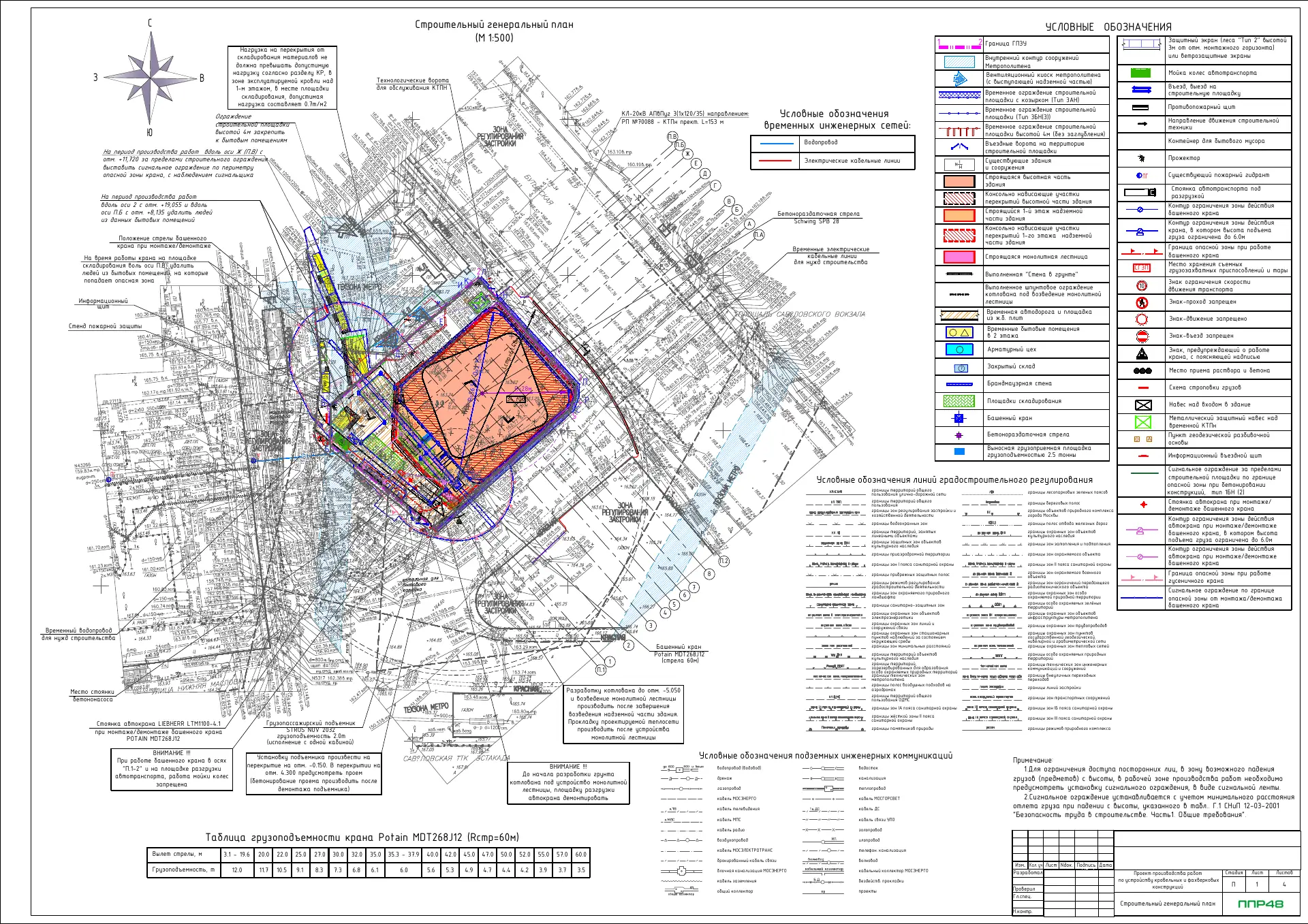

- стройгенплан;

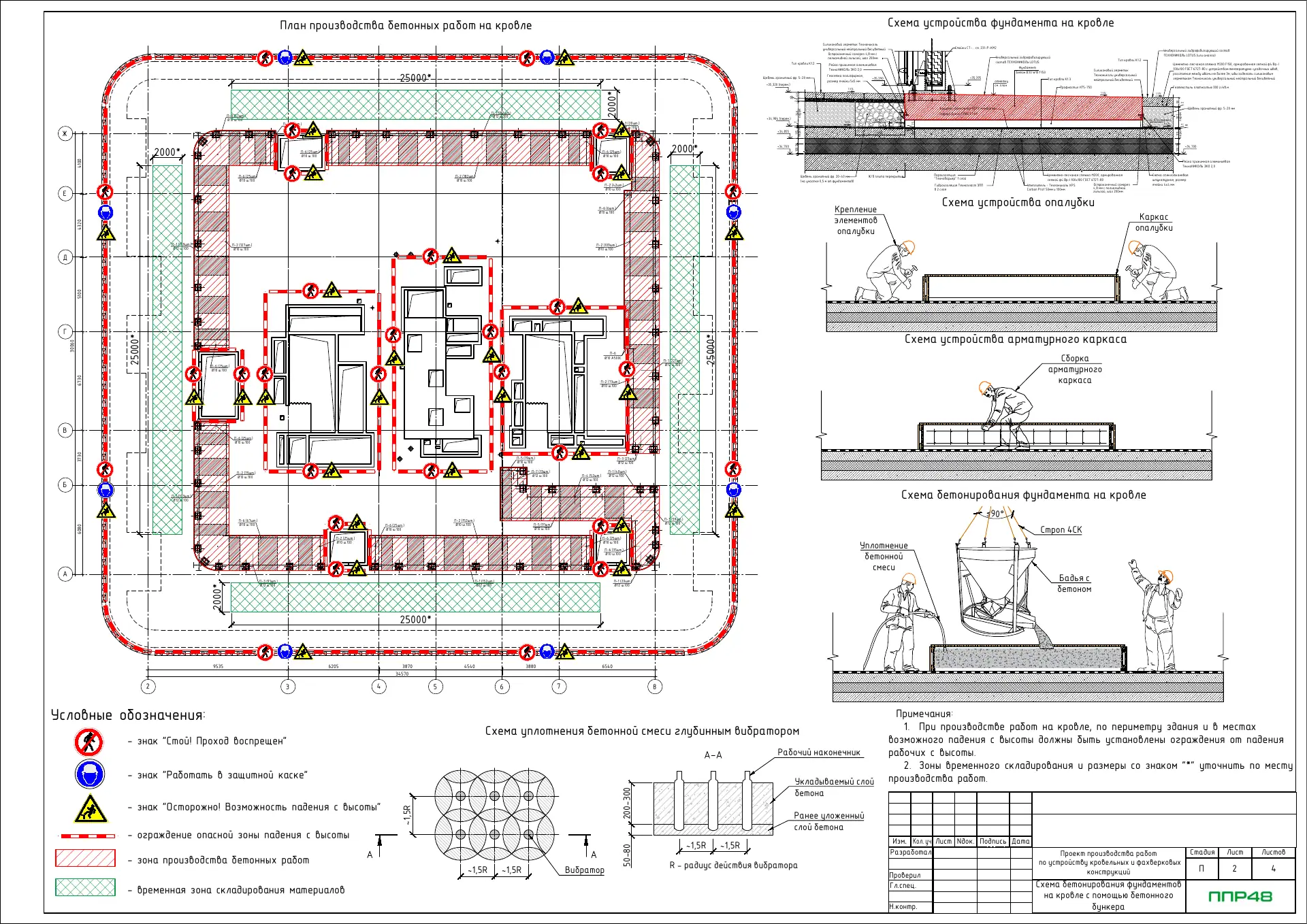

- план бетонирования фундаментов на кровле;
- схемы опалубки и армирования;

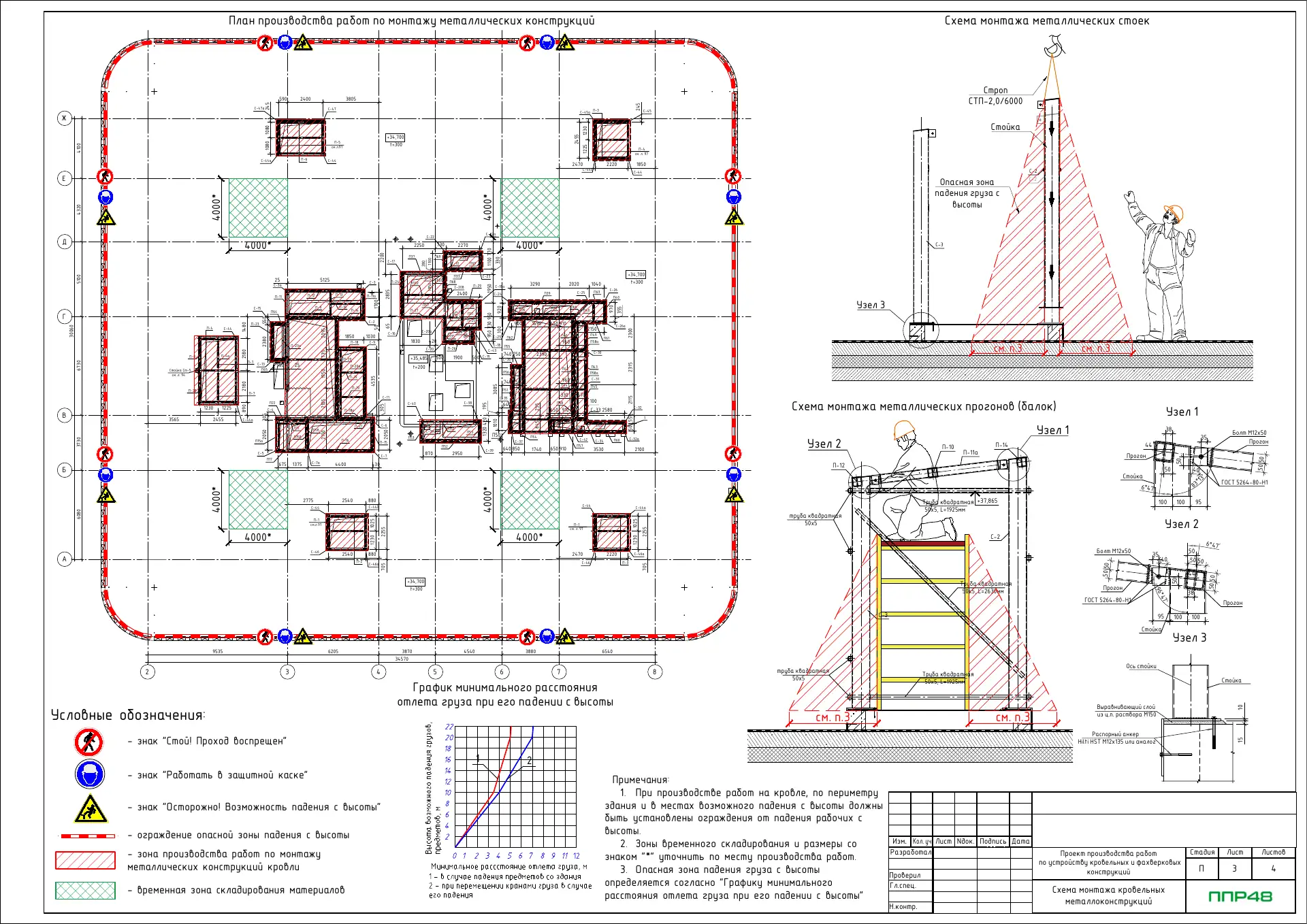

- лист металлоконструкций;

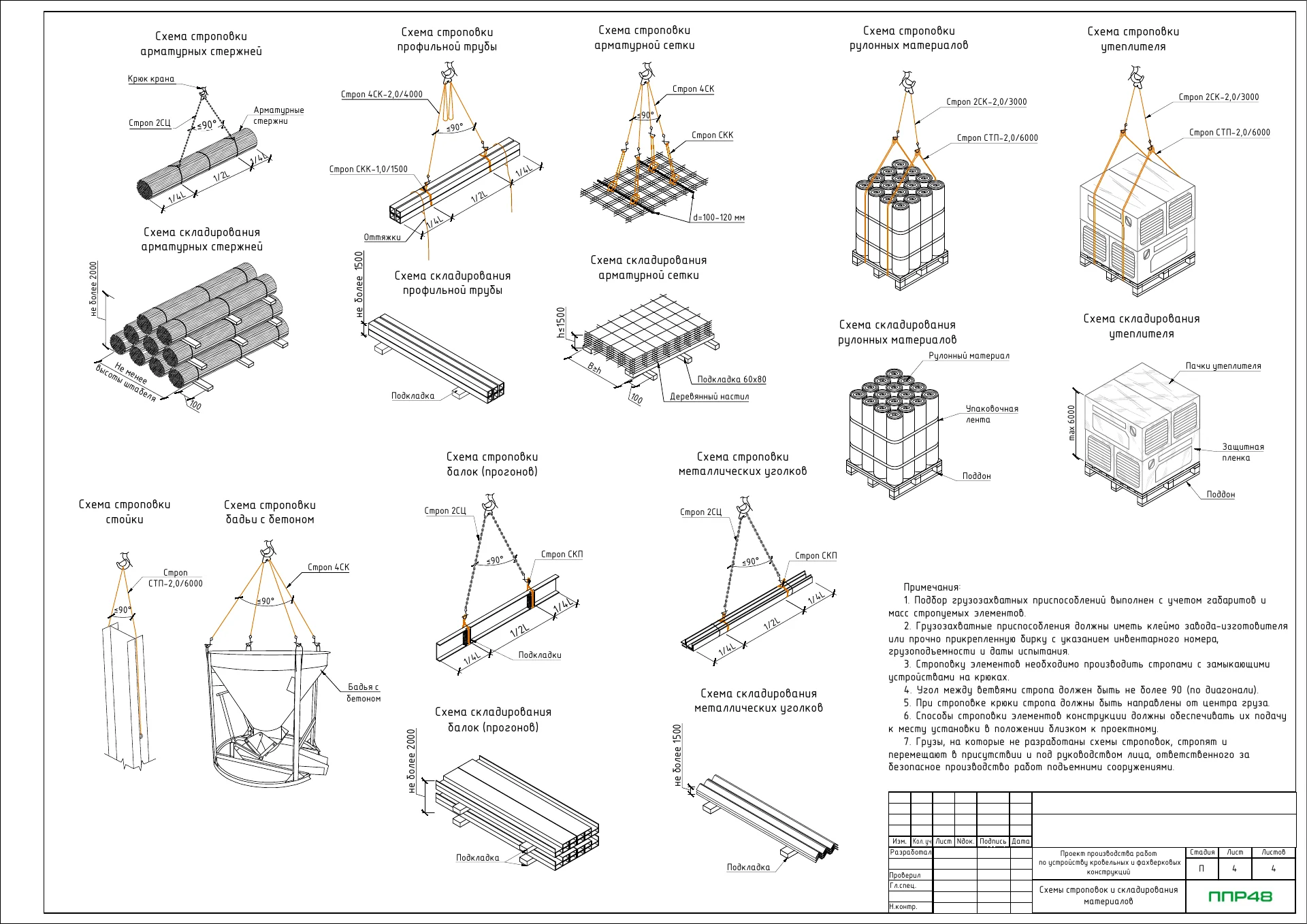

- подборка строповок.
Общие оси, отметки и зоны временного размещения сохранили на связанных листах, чтобы бетонная и металлическая части проверялись по единой модели.
Как проходил процесс согласования и утверждения проекта
Первое рассмотрение и доработка
На первом рассмотрении заказчик проверил границы проекта, состав графики и соответствие решениям рабочей документации. Полученные замечания мы распределили по конкретным листам и пунктам, после чего синхронно обновили:
- обозначения;
- узлы;
- пояснения.
Особое внимание уделили нагрузкам на кровлю и привязкам мест временного складирования материалов.
Финальная проверка и результат
Перед чистовым выпуском независимый специалист повторно сверил:
- марки;
- типы материалов;
- проектные отметки;
- оснастку;
- взаимные ссылки.
Заказчик получил единый ППР по кровельным и фахверковым конструкциям, в котором согласование каждой схемы опирается на понятный исходный материал. Такая структура также облегчает повторное утверждение отдельных листов при корректировке рабочей документации. В реестре изменений можно однозначно указать, относится замечание к фундаменту, металлокаркасу, строповке или общей организации проектных зон на эксплуатируемой кровле здания.
