Как мы создавали ППР на устройство тепловой камеры

Как мы подобрали состав и содержание ППР

Для проекта требовалось раскрыть устройство внешних инженерных сетей в зоне тепловой камеры к.19/152. Мы изучили топографическую основу, существующие коммуникации, конфигурацию камеры, подъезды и ограничения участка. Затем сопоставили эти сведения с конструктивными решениями и перечнем техники, отделив подтвержденные данные от параметров, которые заказчику предстояло уточнить.

Формирование структуры и состава документа

После аудита сформировали пояснительную записку, требования к исходному контролю и графическую часть. В состав включили:

• строительный генеральный план с трассами сетей;
• границы проектной зоны;
• места временного размещения материалов;
• положения механизмов.

Текстовые пункты связали с обозначениями на плане, чтобы документ проверялся как единая система, а не как набор независимых разделов.

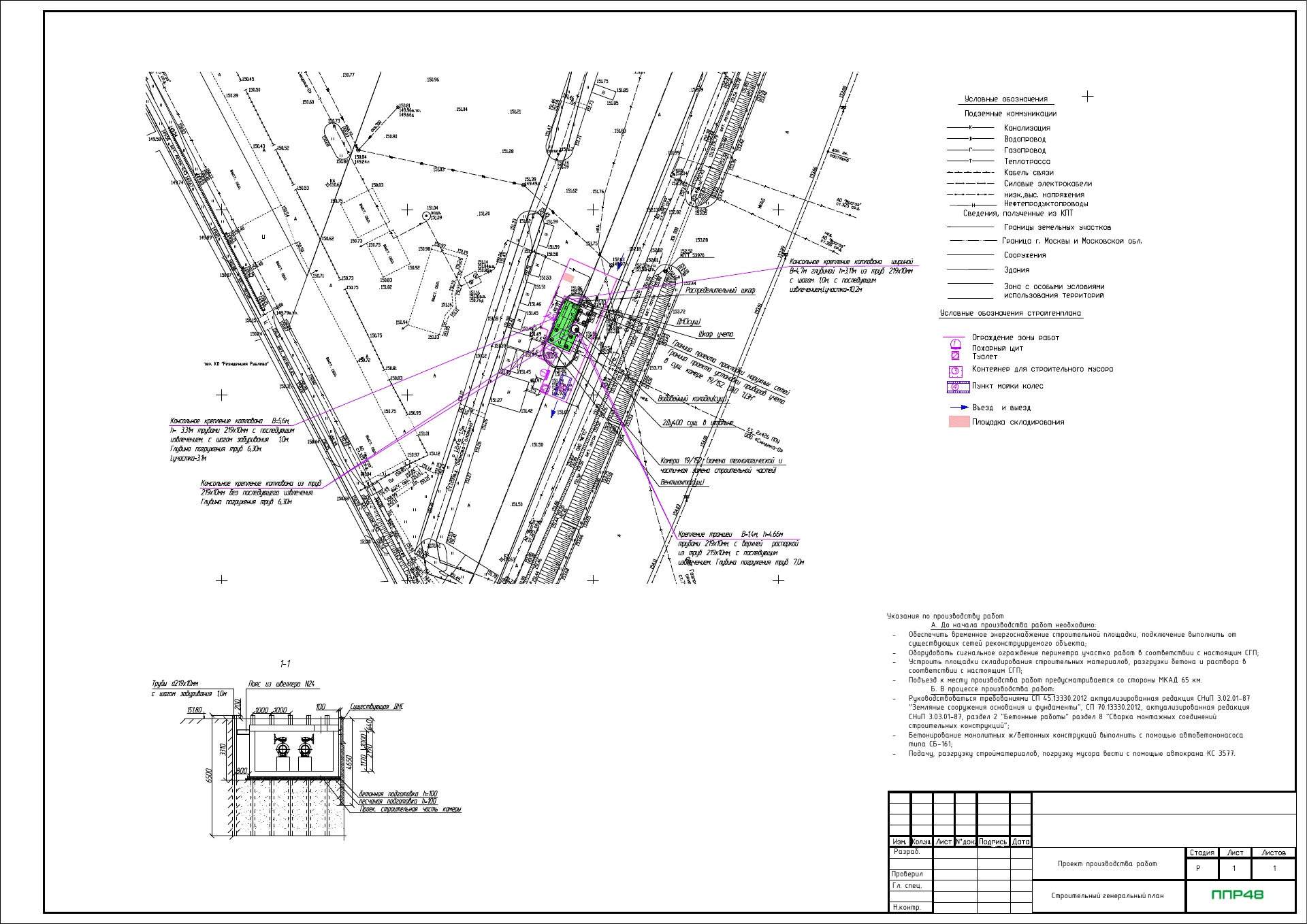

Почему стройгенплан стал проверочной моделью проекта

Проверка решений на стройгенплане

На стройгенплане мы одновременно проверили:

• доступ к камере;
• пересечения с существующими сетями;
• размещение сигнального ограждения;
• площадки и временное энергоснабжение.

Привязки механизмов сопоставили с рабочими зонами и исходной геометрией. Благодаря этому спорные расстояния и недостающие отметки обнаруживались еще до выпуска окончательной редакции пояснительной записки.

Внутренняя проверка и финализация

Перед передачей заказчику другой специалист сверил:

• условные обозначения;
• размеры;
• ссылки;
• соответствие графики исходным чертежам.

Замечания вносили сразу во все связанные части проекта. Заказчик получил ППР, в котором каждое организационное решение прослеживается от исходного материала до конкретного фрагмента стройгенплана и может быть точечно актуализировано при изменении данных. Дополнительно мы составили перечень контрольных исходных сведений, поэтому при повторном рассмотрении заказчику не нужно заново определять, какие отметки и привязки были подтверждены.
