Разработали ППР на монтаж рам опирания оборудования в венткамерах
Какие особенности венткамер мы учли в структуре документа
Для подготовки ППР мы изучили планы венткамер, чертежи металлических балок и рам опирания, проектные отметки, узлы соединений и сведения о вентиляционном оборудовании. Отдельно проверили габариты помещений, доступные проёмы, расположение существующих конструкций и ограничения по применению механизмов. Недостающие параметры включили в перечень вопросов заказчику, не заменяя их предположениями.
Анализ исходных данных и ограничений

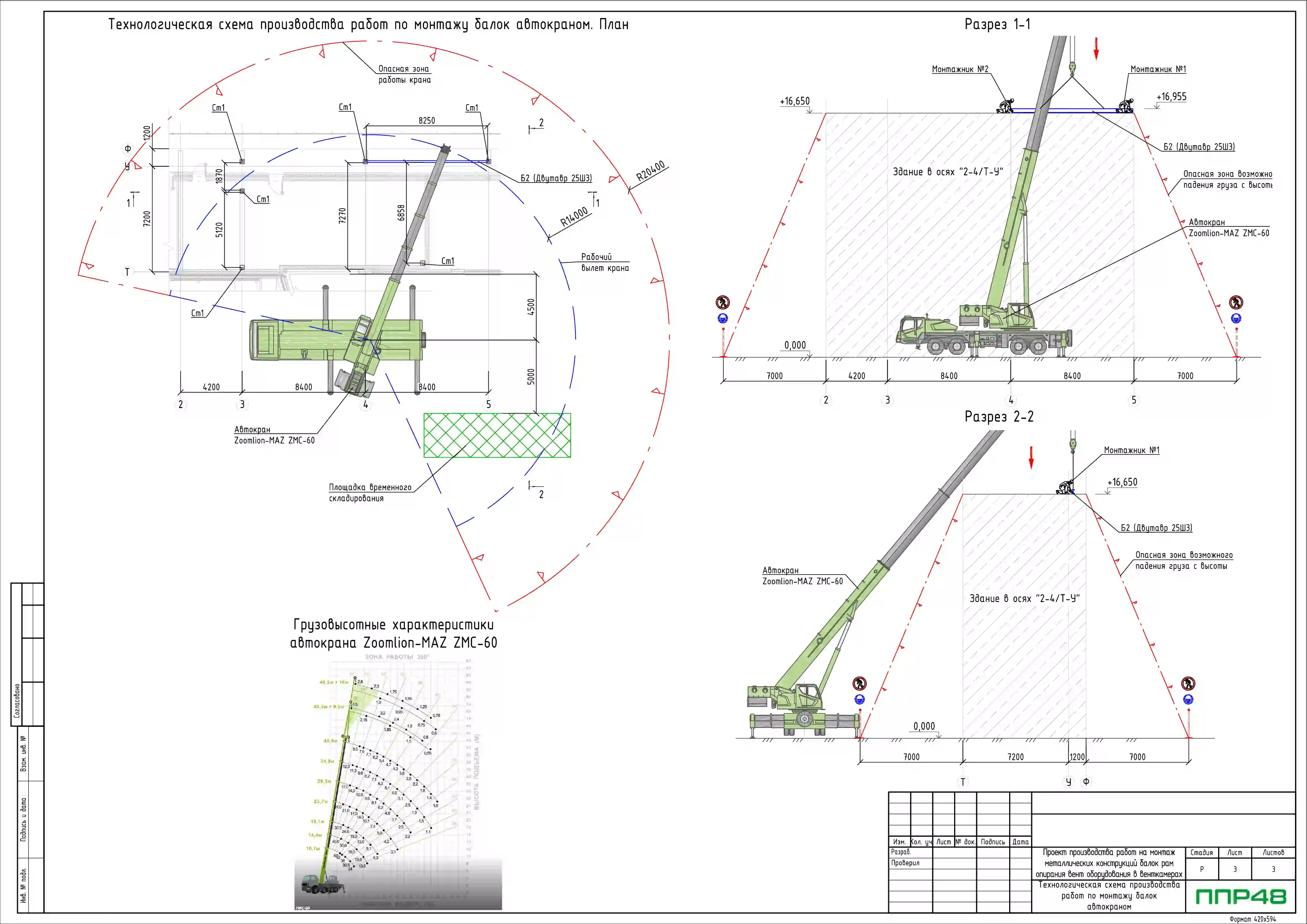

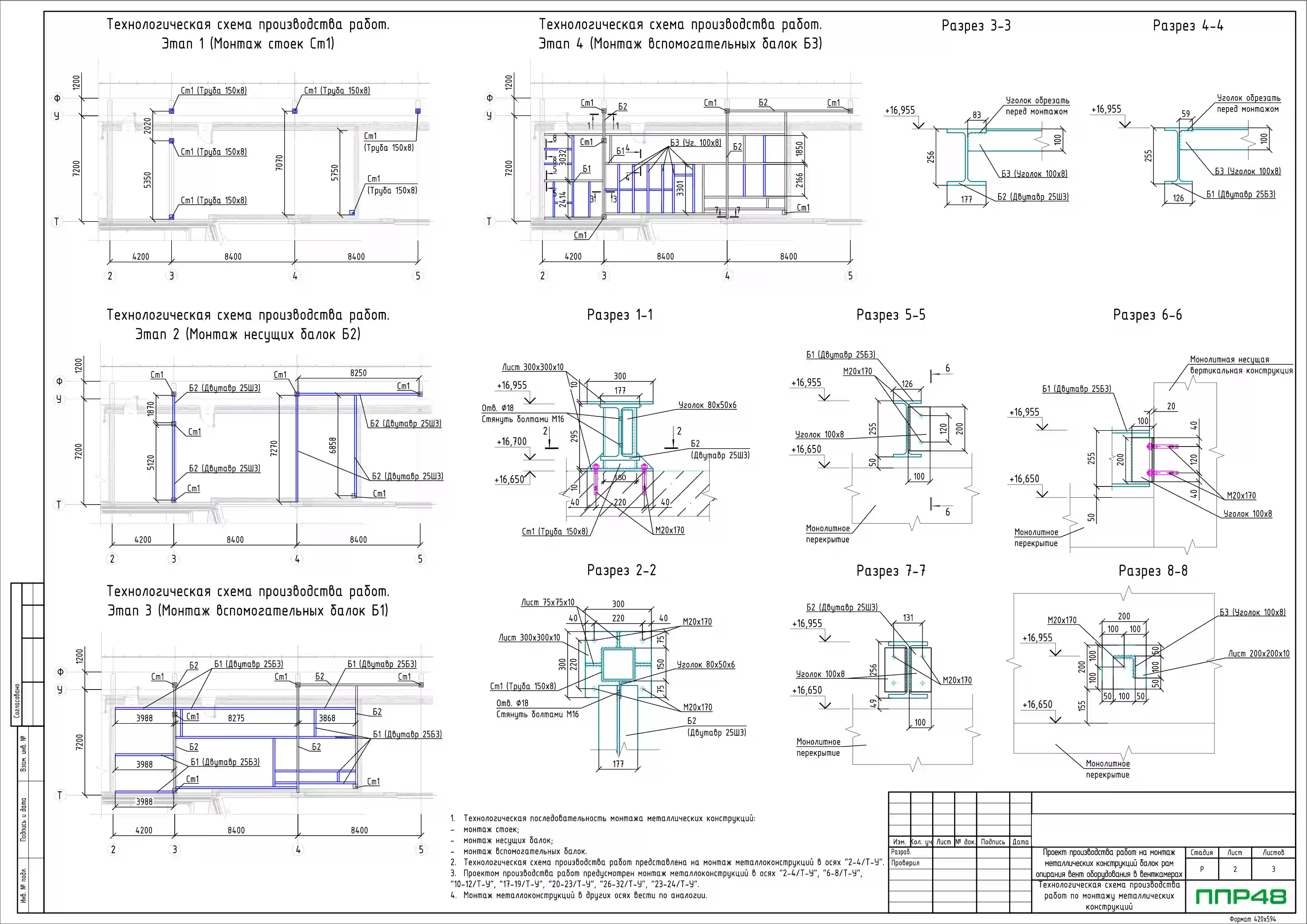

Компоновка венткамер определила структуру графической части. Для помещений с отличающимися отметками и расположением рам предусмотрели отдельные схемы, а повторяющиеся требования объединили в общей пояснительной записке.
Состав ППР
В состав проекта включили:
- привязки конструкций;
- требования к оснастке;
- проектные положения средств механизации;
- контроль геометрии;
- документирование ответственных операций.
Отдельным разделом оформили требования к подтверждению готовности опорных конструкций и соответствию фактических отметок значениям рабочей документации.
В какой последовательности готовили ППР на рамы опирания
Этапы разработки
Сначала сформировали карту исходных данных и ограничений, затем подготовили принципиальные схемы для согласования с заказчиком. После подтверждения привязок детализировали графические листы и пояснительную записку. Такой порядок позволил сначала согласовать основу проекта, а уже потом оформлять взаимные ссылки, перечни и требования к контролю без последующей переработки всего комплекта.
Проверка и финализация
На завершающей проверке специалисты сопоставили:
- марки балок и рам;
- отметки;
- габариты;
- характеристики оснастки;
- наименования помещений.
Комментарии внесли во все связанные разделы одновременно. Итоговый ППР объединил исходные чертежи и организационно-технологические решения в документ, удобный для технического рассмотрения, согласования и последующего выпуска утверждённой редакции. Структура комплекта позволяет быстро проследить связь между конкретной рамой, исходным чертежом, принятой схемой и соответствующим требованием пояснительной записки.
