ТК на земляные и бетонные работы при устройстве фундамента
Две технологические карты для одного объекта
Мы разработали технологические карты на земляные и бетонные работы при устройстве фундамента на промышленной площадке. Документы относятся к одному объекту, поэтому в портфолио они представлены совместно. Такой состав раскрывает полный переход от подготовки котлована к бетонированию. В каждой карте рассмотрен свой этап, а общая привязка позволяет сопоставить расположение рабочего участка, техники и временно размещаемых материалов.
Для земляных работ требовалось определить организацию разработки котлована экскаватором и показать положение машины относительно выемки. В бетонной части основное внимание уделено организации подачи смеси и устройству конструкции фундамента. При подготовке графики мы связали общие планы с технологическими схемами. В результате материалы показывают не только место выполнения работ, но и взаимное расположение оборудования, конструкций и рабочих приспособлений на соответствующем этапе.
От разработки котлована до схемы бетонирования

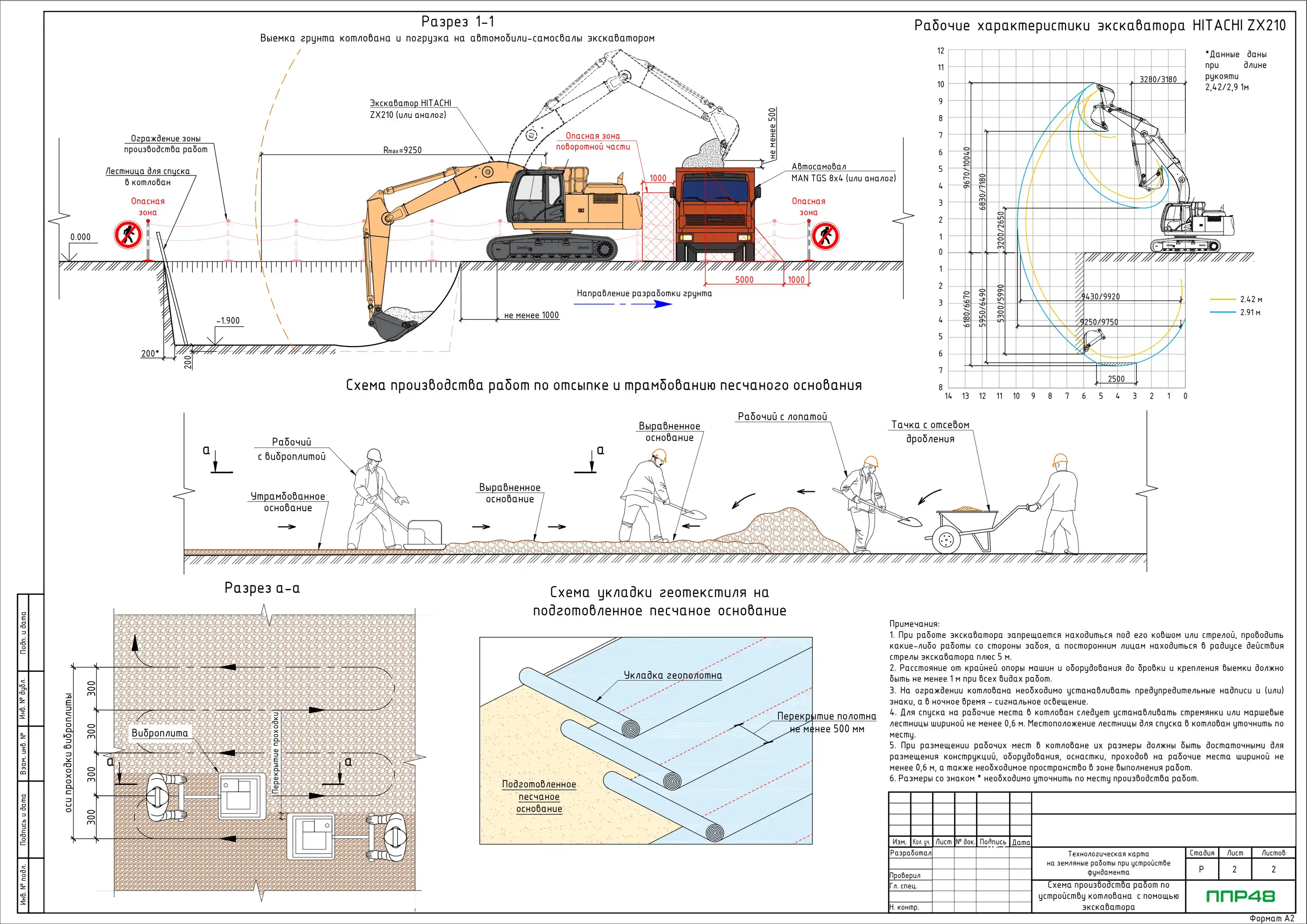

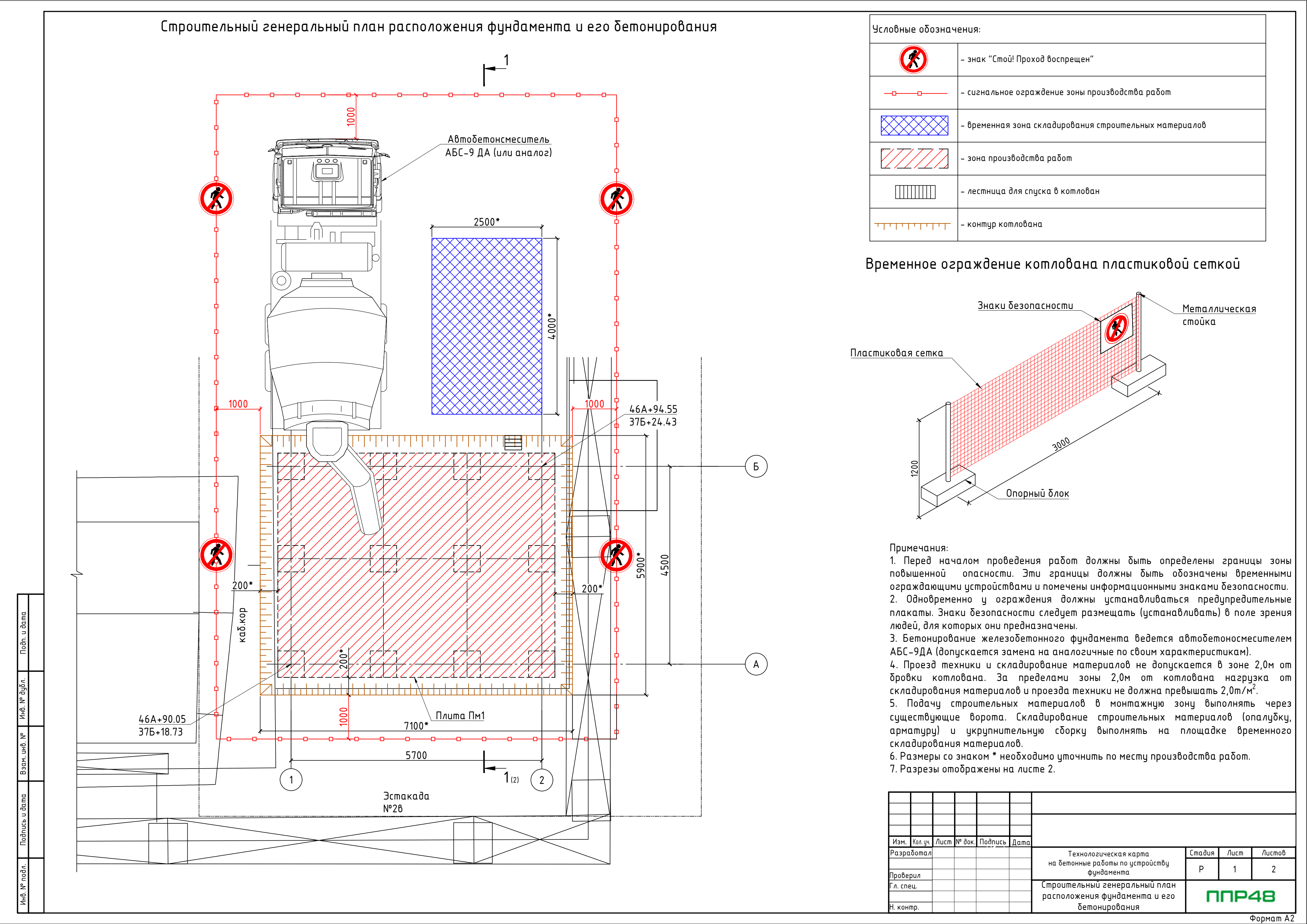

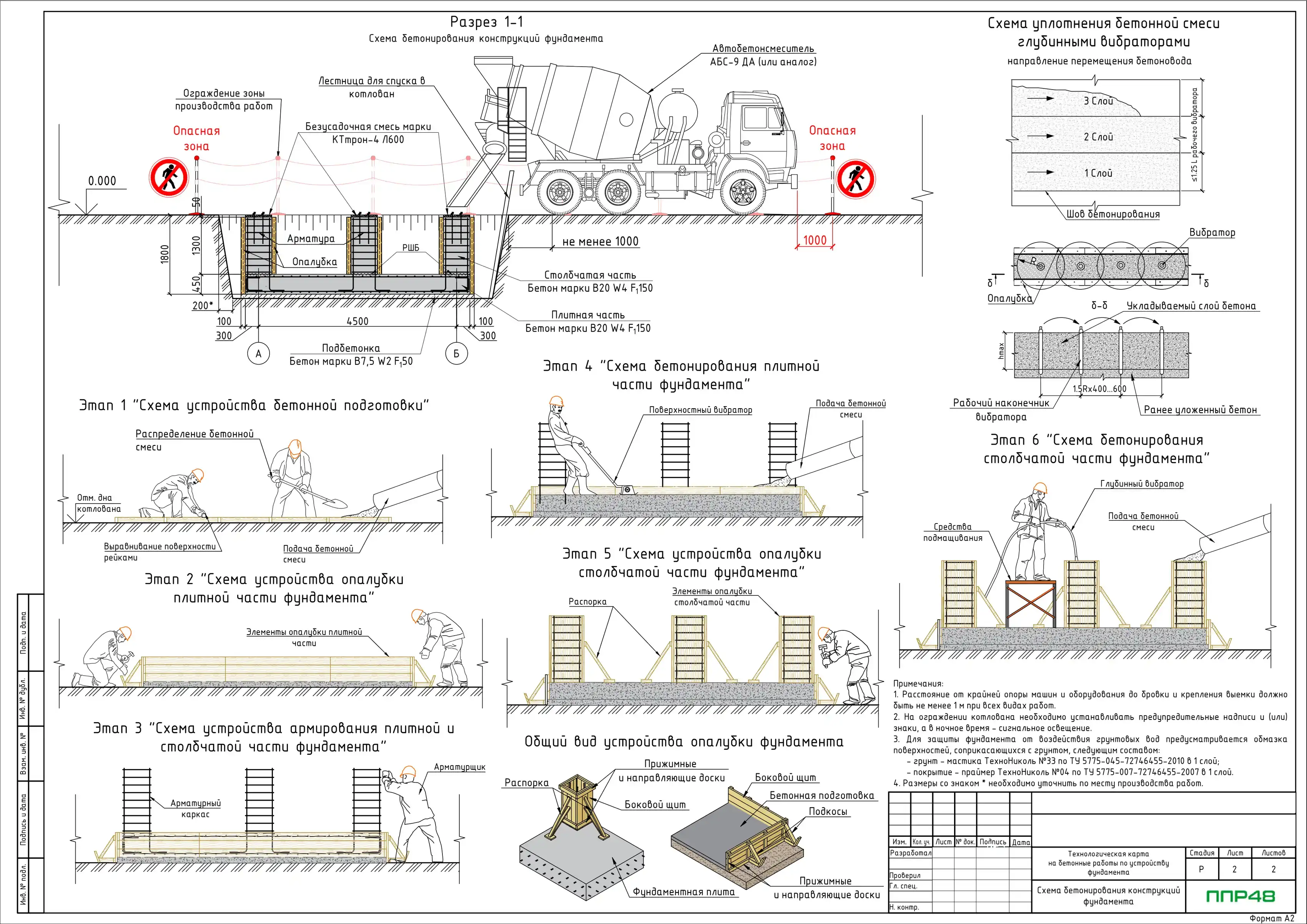

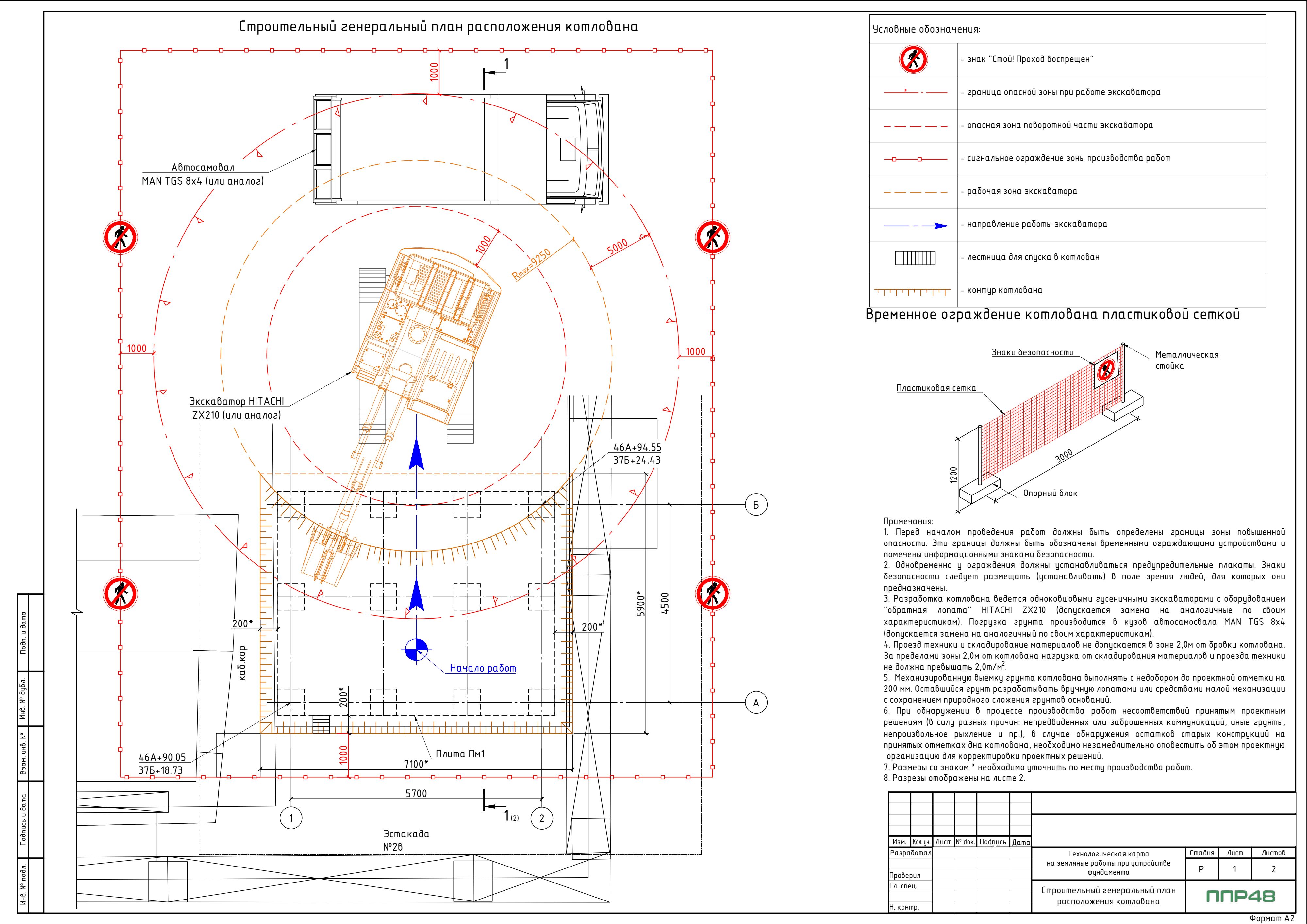

В состав подборки вошли четыре чертежа. Для земляного этапа подготовлены строительный генеральный план расположения котлована и схема его устройства с помощью экскаватора. Бетонные работы представлены планом расположения фундамента и его бетонирования, а также отдельной схемой бетонирования конструкции. На листах показаны характерные сечения, размещение техники и элементы рабочего места. Пояснения к схемам дополняют организационные решения и указывают особенности выполнения операций.
Совместное рассмотрение двух карт позволяет проследить технологическую связь между разработкой выемки и устройством фундамента. При этом каждый документ сохраняет собственные схемы и указания для соответствующего этапа. Результат работы ППР48 — проектные материалы, в которых условия одной площадки раскрыты с разных сторон: через организацию земляных операций и через подготовку рабочего места для бетонирования железобетонной конструкции.
