ППР на монтаж КТП и кабельно-воздушной ЛЭП 6 кВ
Проектирование организации электромонтажных работ
Мы разработали проект производства работ на монтаж комплектной трансформаторной подстанции и кабельно-воздушной линии электропередачи напряжением 6 кВ. Документация охватывает подготовку участков, земляные операции и монтаж элементов линии. В составе одного ППР требовалось связать маршрут трассы с решениями для отдельных конструкций, чтобы организация работ на площадке соответствовала принятой последовательности строительства электрической сети.

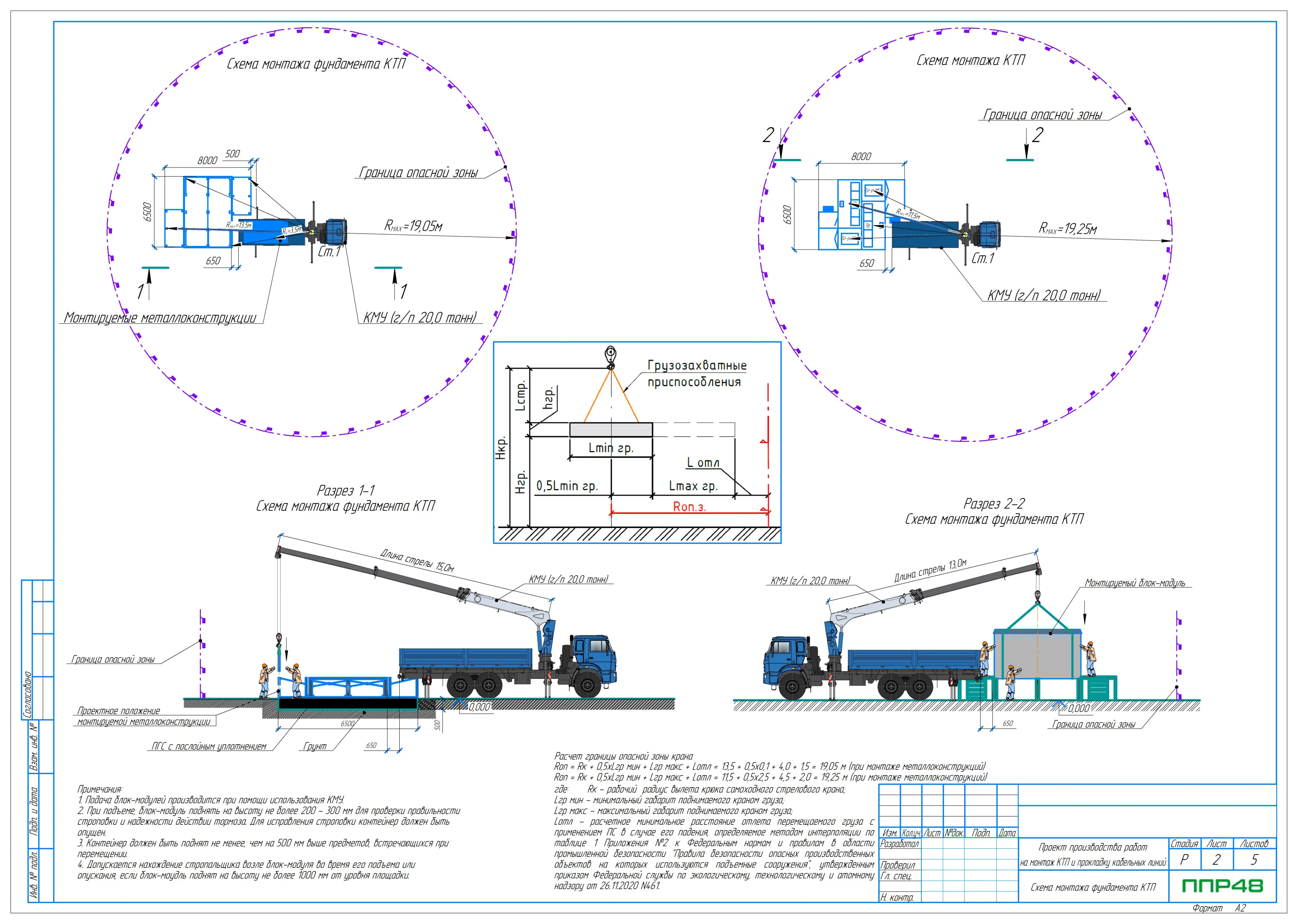

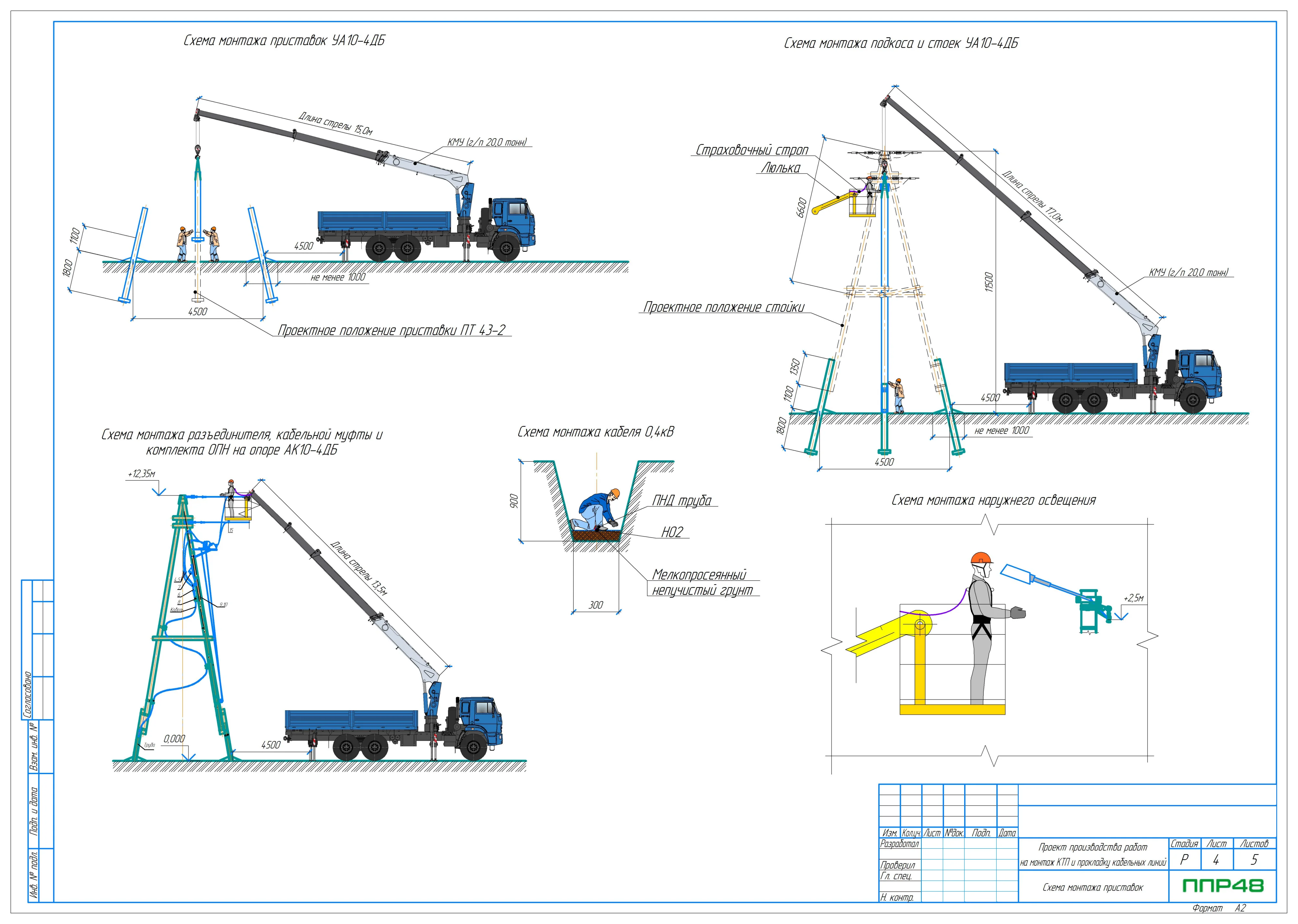

Особенность проекта — сочетание кабельной и воздушной частей. Для них нужны разные способы подготовки основания, размещения конструкций и обращения с материалами. Поэтому при разработке мы рассматривали трассу как общую систему, а технологические операции раскрывали отдельно. В графическую часть вошли решения для монтажа фундамента КТП, разработки траншеи, установки приставок и подъёма элементов. Такой состав позволяет переходить от общей схемы линии к конкретному рабочему участку.
От плана трассы к монтажным схемам

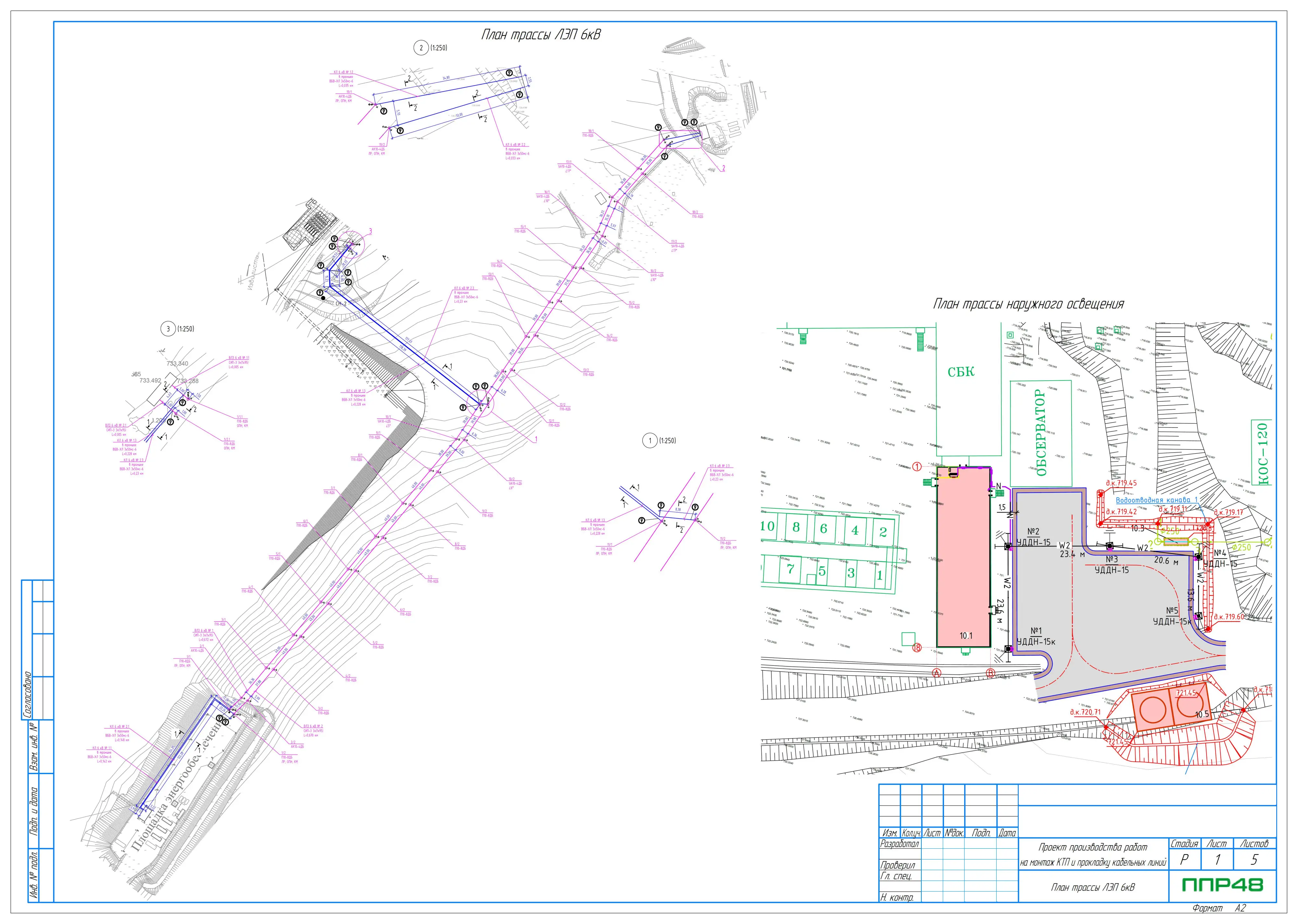

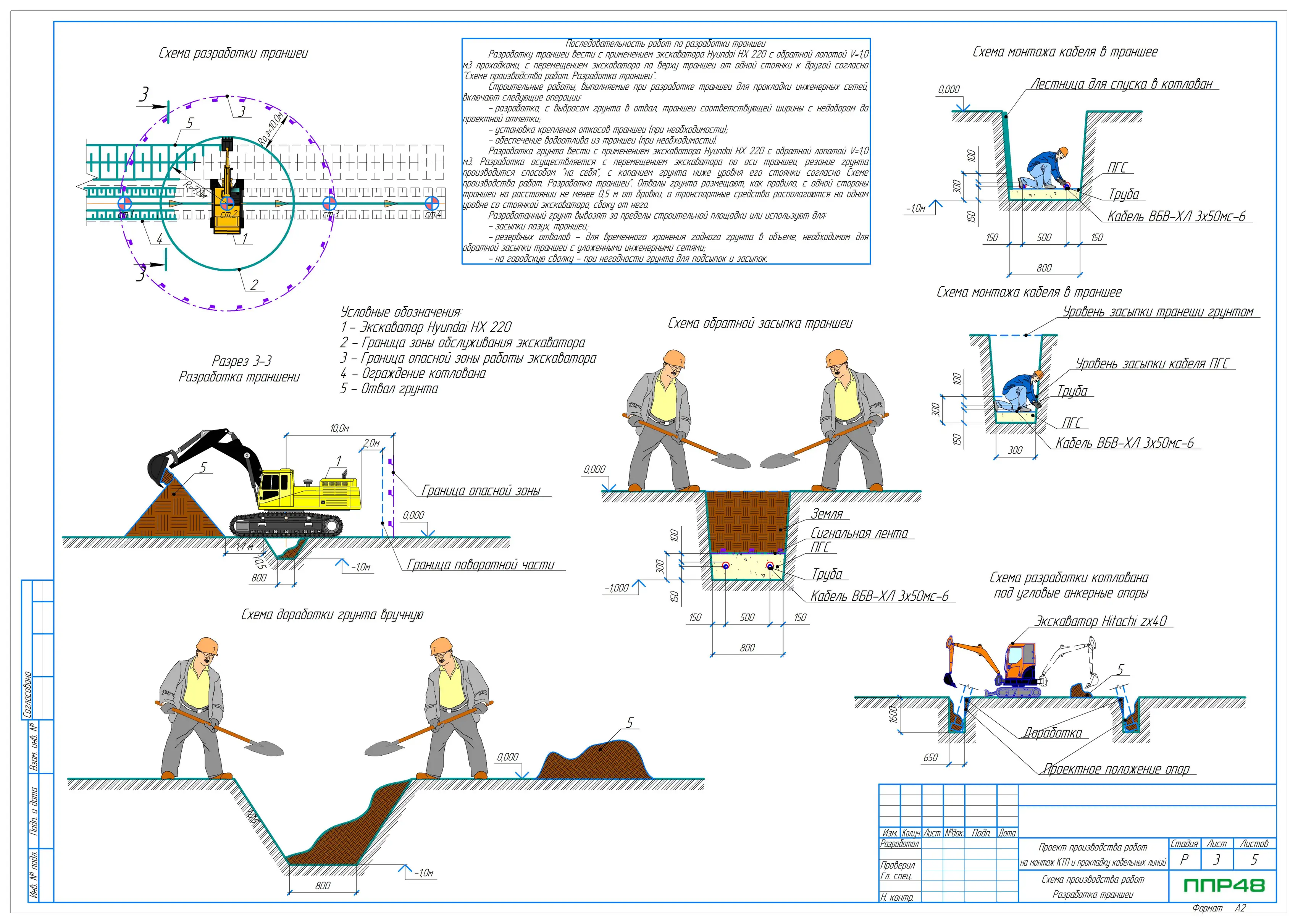

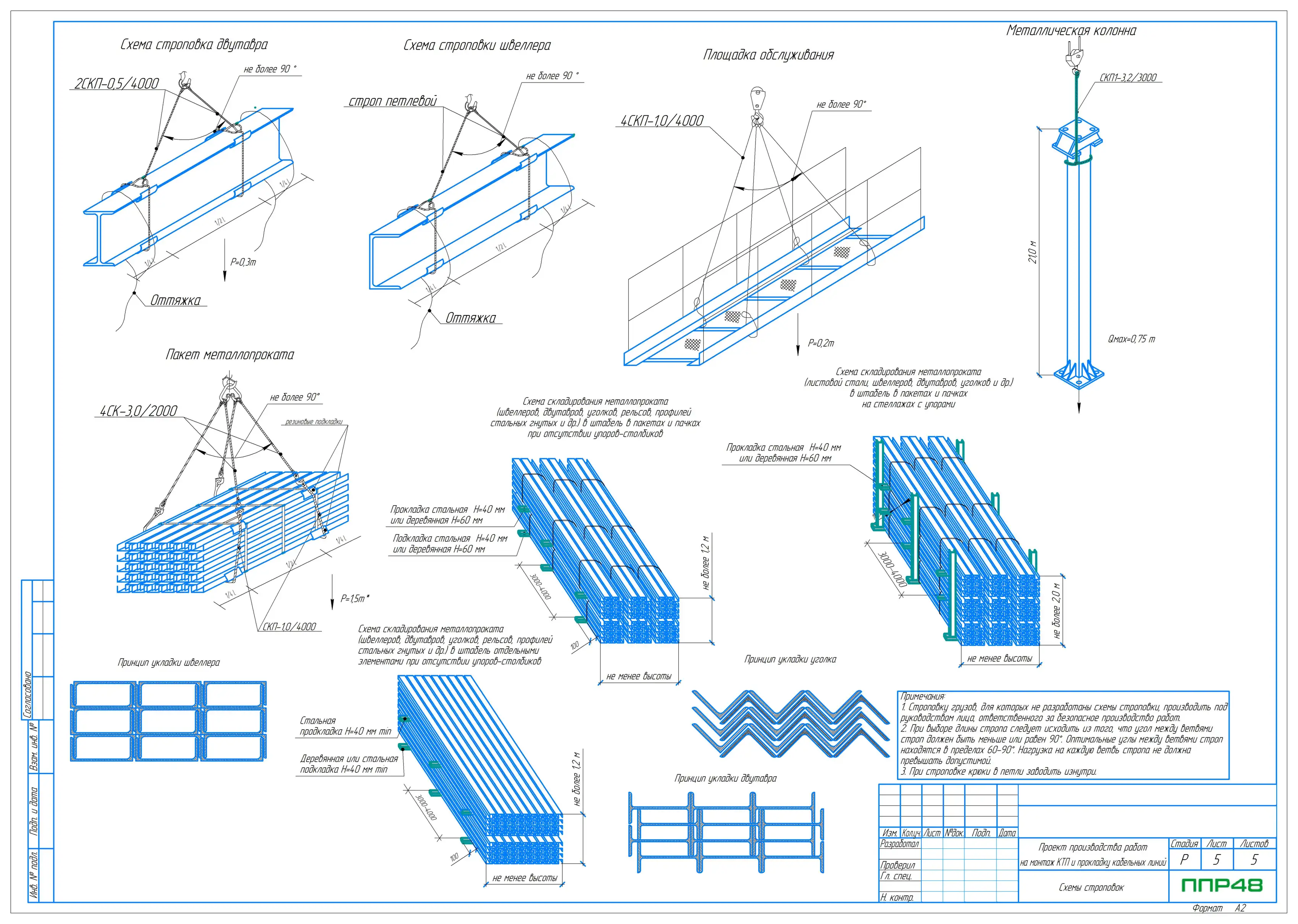

На плане трассы ЛЭП показана пространственная организация работ. Другие листы дополняют его изображениями проектного положения конструкций и этапов их установки. В схемах разработки траншеи и монтажа фундамента отражены взаимное положение техники, основания и монтируемых элементов. Отдельный лист посвящён строповке: он показывает способы захвата грузов и содержит пояснения, необходимые для подготовки подъёмных операций. Графические решения сопровождаются размерами и технологическими указаниями.
В результате разработан ППР, объединяющий пояснительную записку и пять технических листов. Общая трасса линии 6 кВ получила детализацию для земляных и монтажных операций, а схемы обращения с грузами дополнили решения по установке конструкций. Комплект отражает работу ППР48 по организации монтажа КТП и ЛЭП, когда маршрут сети, подготовка оснований и применение техники должны быть связаны в одном проекте.
