ППР на усиление фасадной стены с детальными графическими решениями
Какие особенности фасада учли при подготовке проекта
Рабочая документация охватывала протяженную фасадную стену здания на участке строительства линии метрополитена. Мы сопоставили план, фасадные развертки, высотные отметки, характерные поврежденные зоны и конструктивные решения усиления. Отдельно проверили возможные позиции средств доступа и участки, где требовалось показать индивидуальную привязку проектных решений.
Анализ исходных данных
Сопоставили план, фасадные развертки, высотные отметки, повреждённые зоны и конструктивные решения усиления. Проверили позиции средств доступа и участки для индивидуальной привязки.
Формирование структуры ППР
Структуру ППР разделили на пять графических листов:

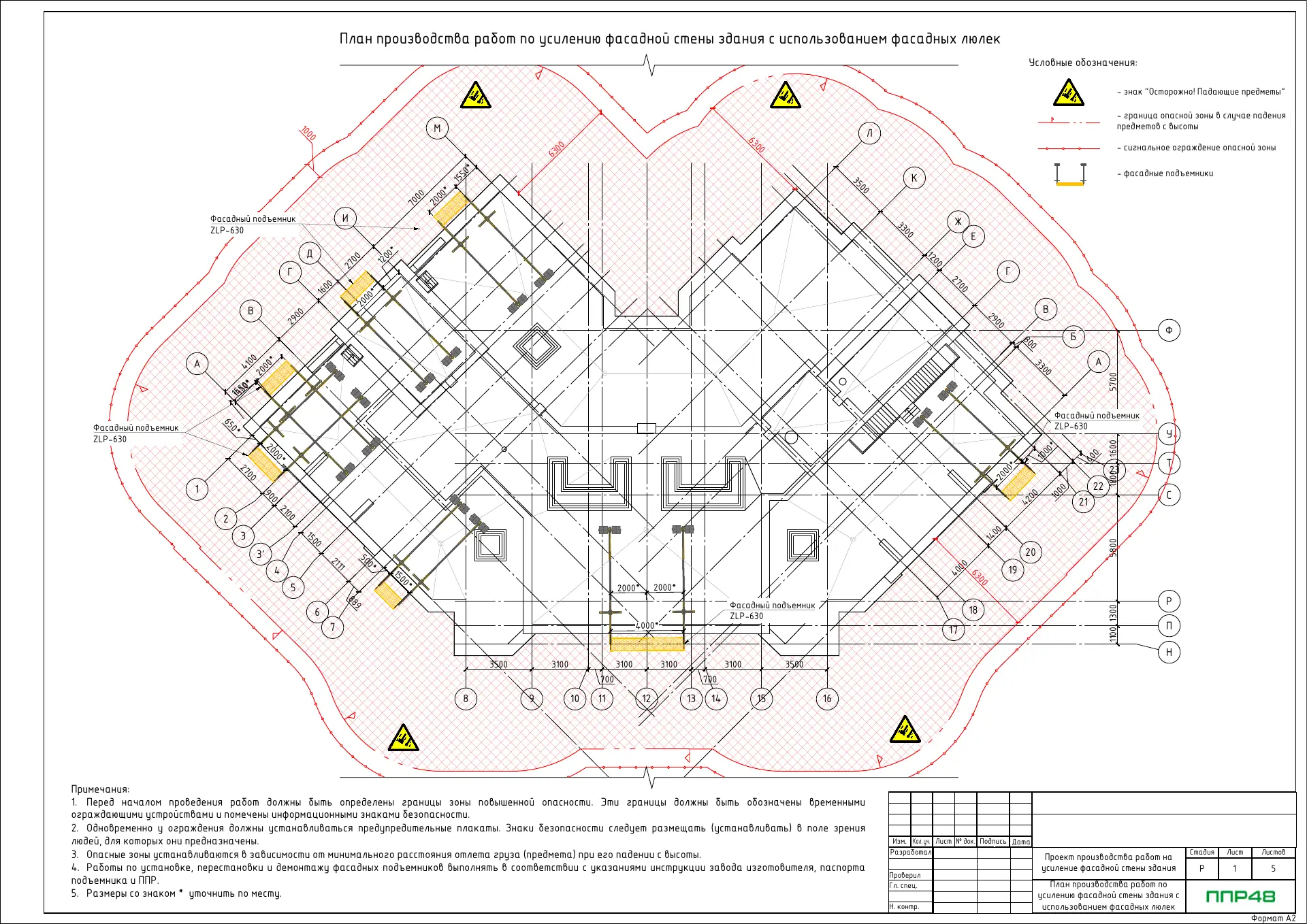

- общий план задал границы и оси;

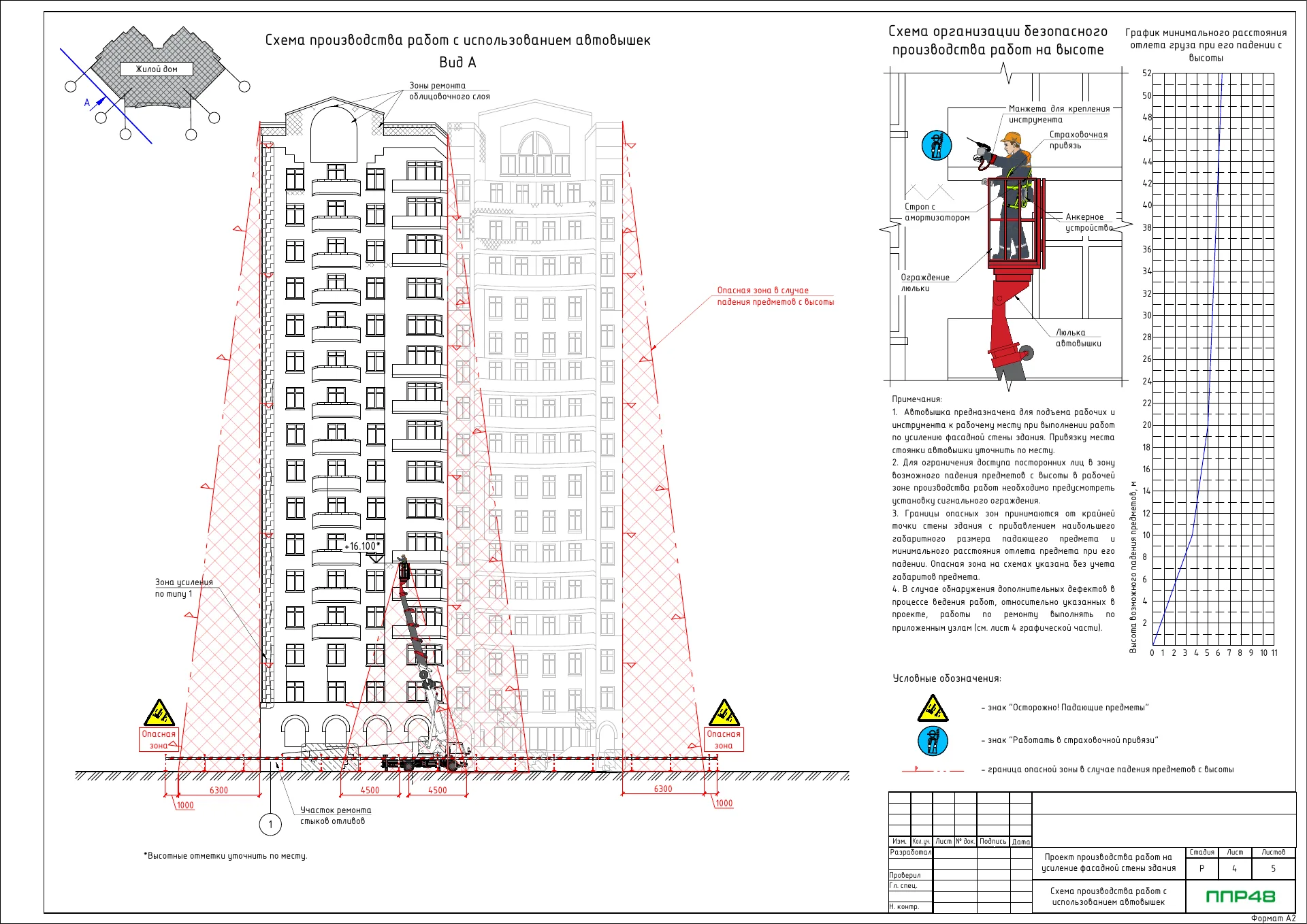

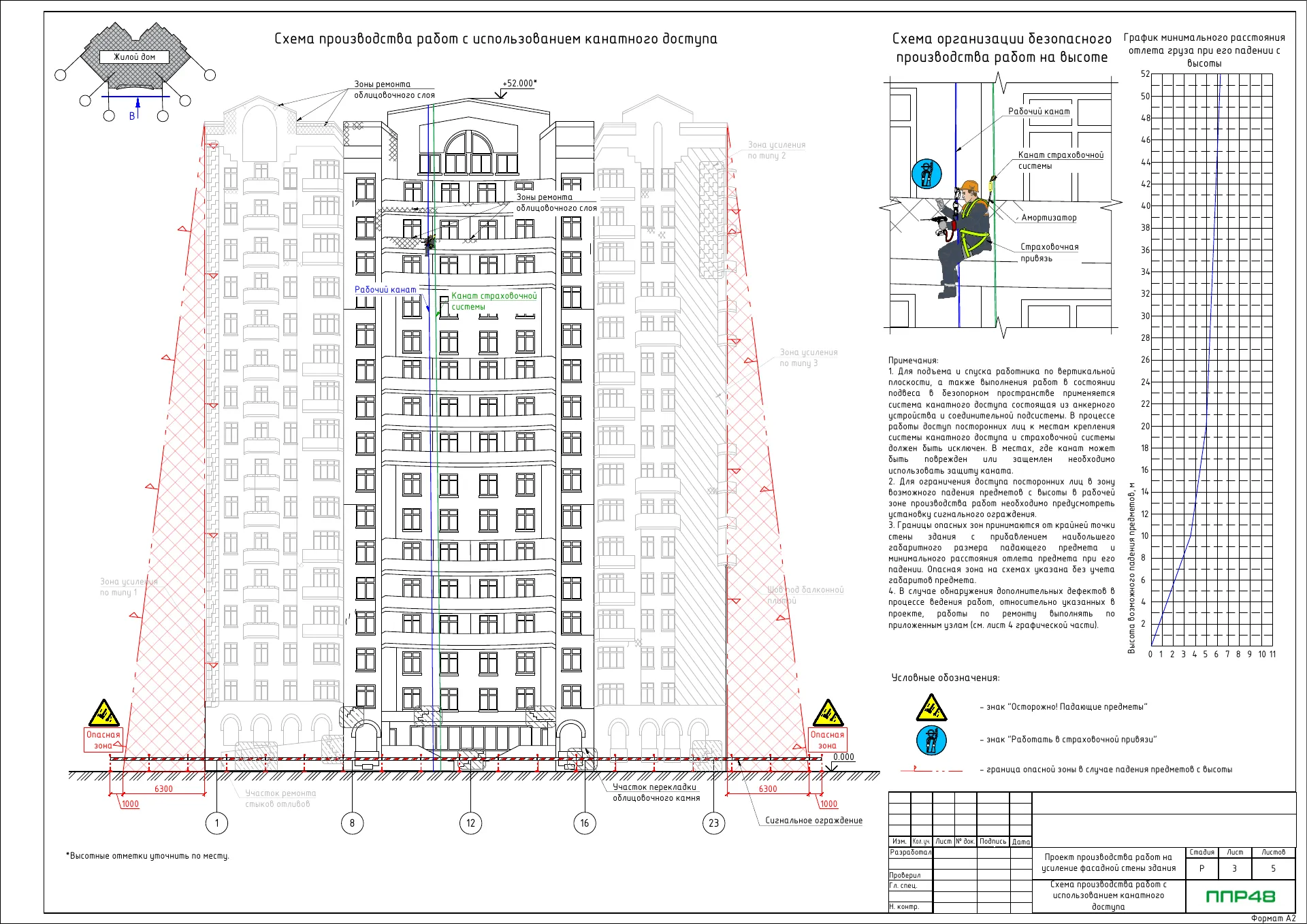

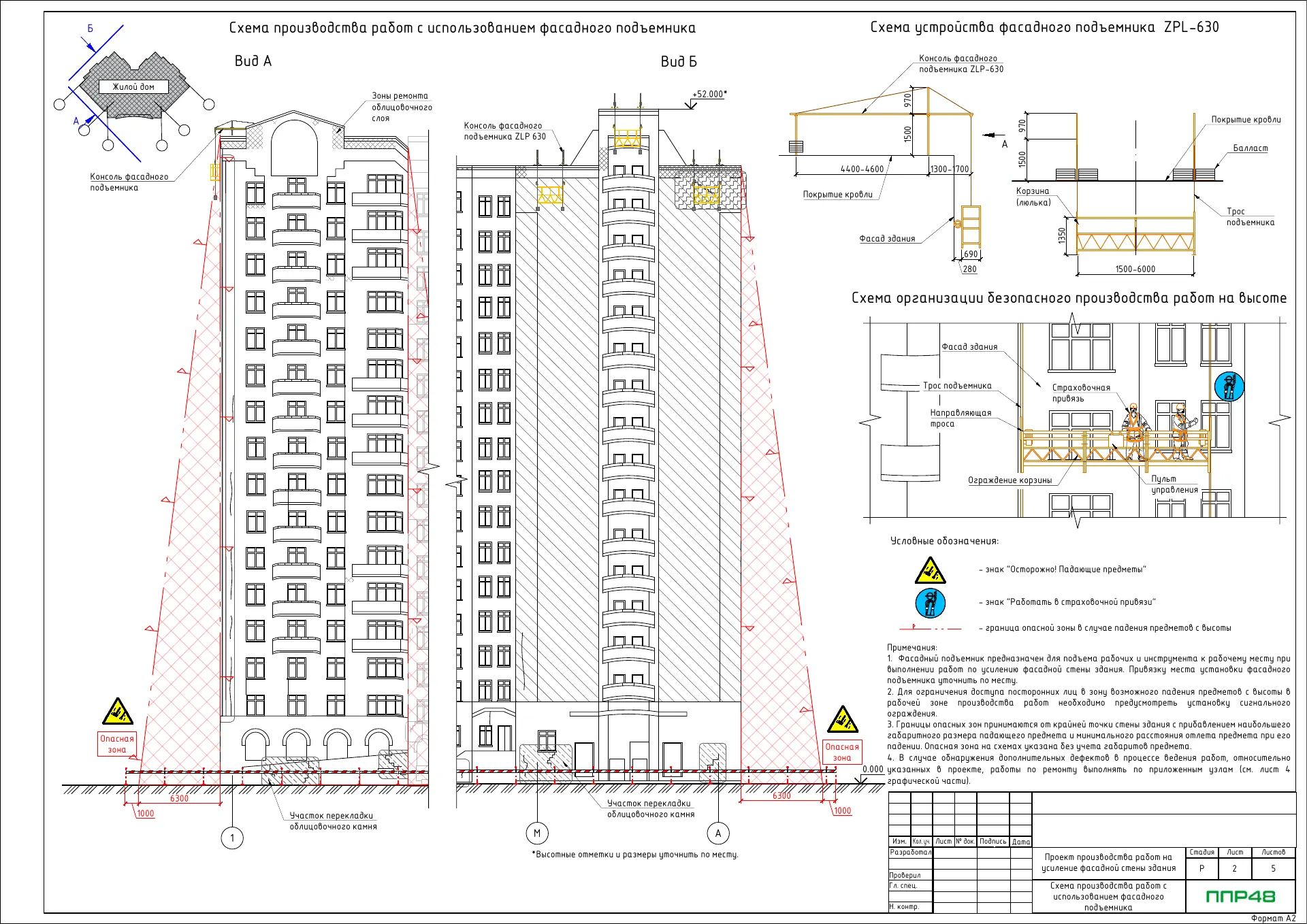

- фасадные схемы раскрыли расположение участков усиления;

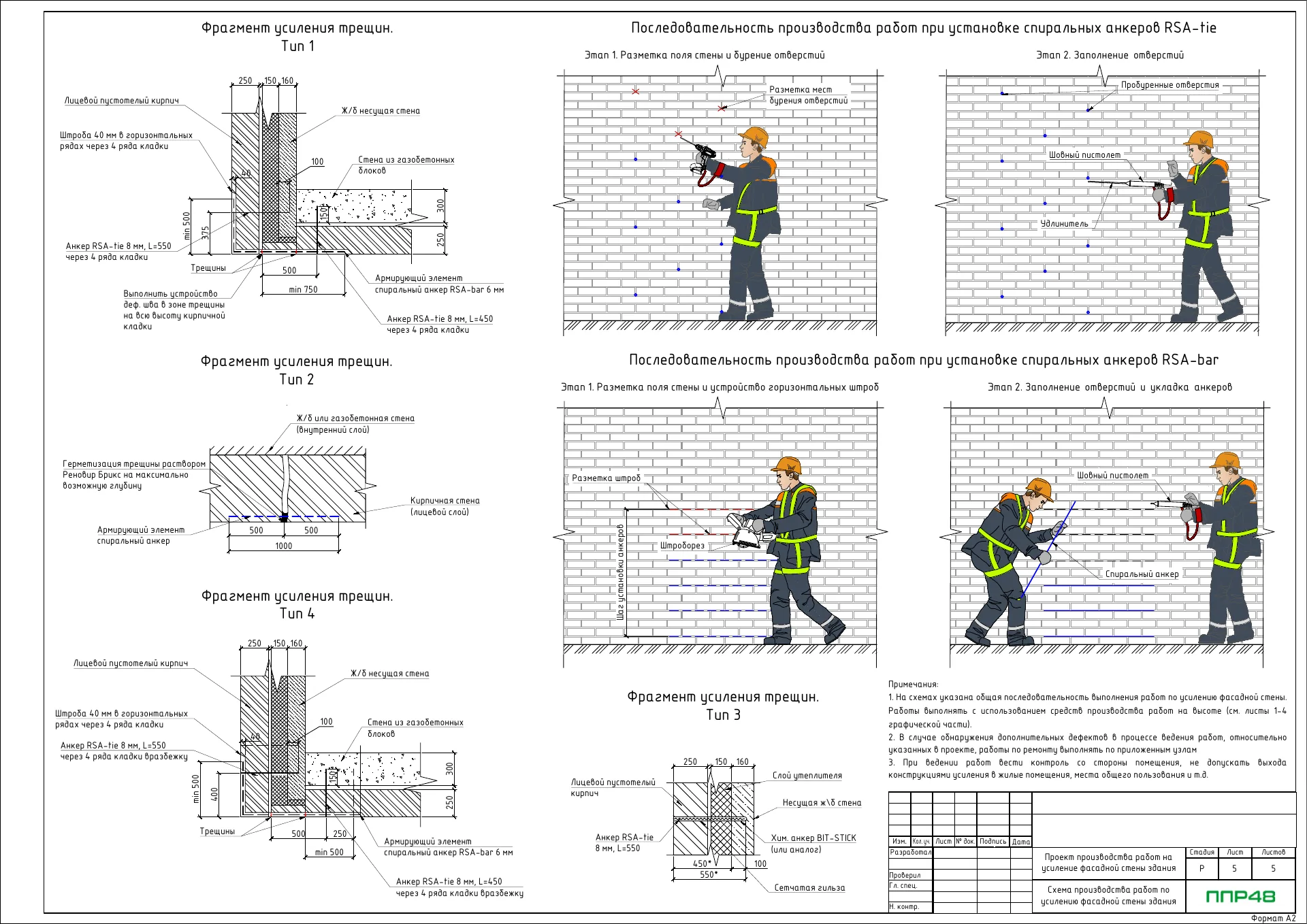

- отдельный лист объединил узлы и проектные положения исполнителя на высоте.
В пояснительной части закрепили исходные условия, контрольные параметры и ссылки на каждую схему.
Как проходила перекрестная проверка фасадных схем
Внутреннее рецензирование
При внутреннем рецензировании мы сверили отметки и оси на плане с фасадными развертками, проверили повторяемость узлов и соответствие обозначений легенде. Параметры средств доступа сопоставили с показанными рабочими зонами. Замечания фиксировали по конкретному листу, после чего обновляли все зависимые ссылки и пояснения в документе.
Результат и преимущества
Заказчик получил ППР, где общая геометрия здания и частные решения усиления соединены в одну проектную модель. Комплект позволяет быстро определить, какой узел относится к выбранному фасадному участку и какие исходные сведения использованы. Такая организация облегчает согласование и снижает риск несогласованных корректировок между планом, фасадом и текстовой частью. Для повторной проверки мы предусмотрели сквозные ссылки на характерные зоны, отметки и применяемые проектные узлы усиления. Полный перечень исходных материалов вошел в контрольную структуру документа проекта.
