ППР на монтаж сборных стеновых панелей: проектные решения и чертежи
Какие связи конструкций мы проверили до разработки схем
Проект требовал увязать сборные панели наружных стен с монолитными пилонами и плитами перекрытия жилого дома. Мы изучили планы этажей, фасады, марки панелей, узлы крепления и монтажные горизонты. Дополнительно сопоставили габариты элементов с характеристиками башенного крана и выделили данные, которые должны подтверждаться рабочей документацией заказчика.
Проверка исходной модели
Изучили планы этажей, фасады, марки панелей, узлы крепления и монтажные горизонты. Сопоставили габариты элементов с характеристиками крана и выделили данные для подтверждения заказчиком.
Формирование состава ППР

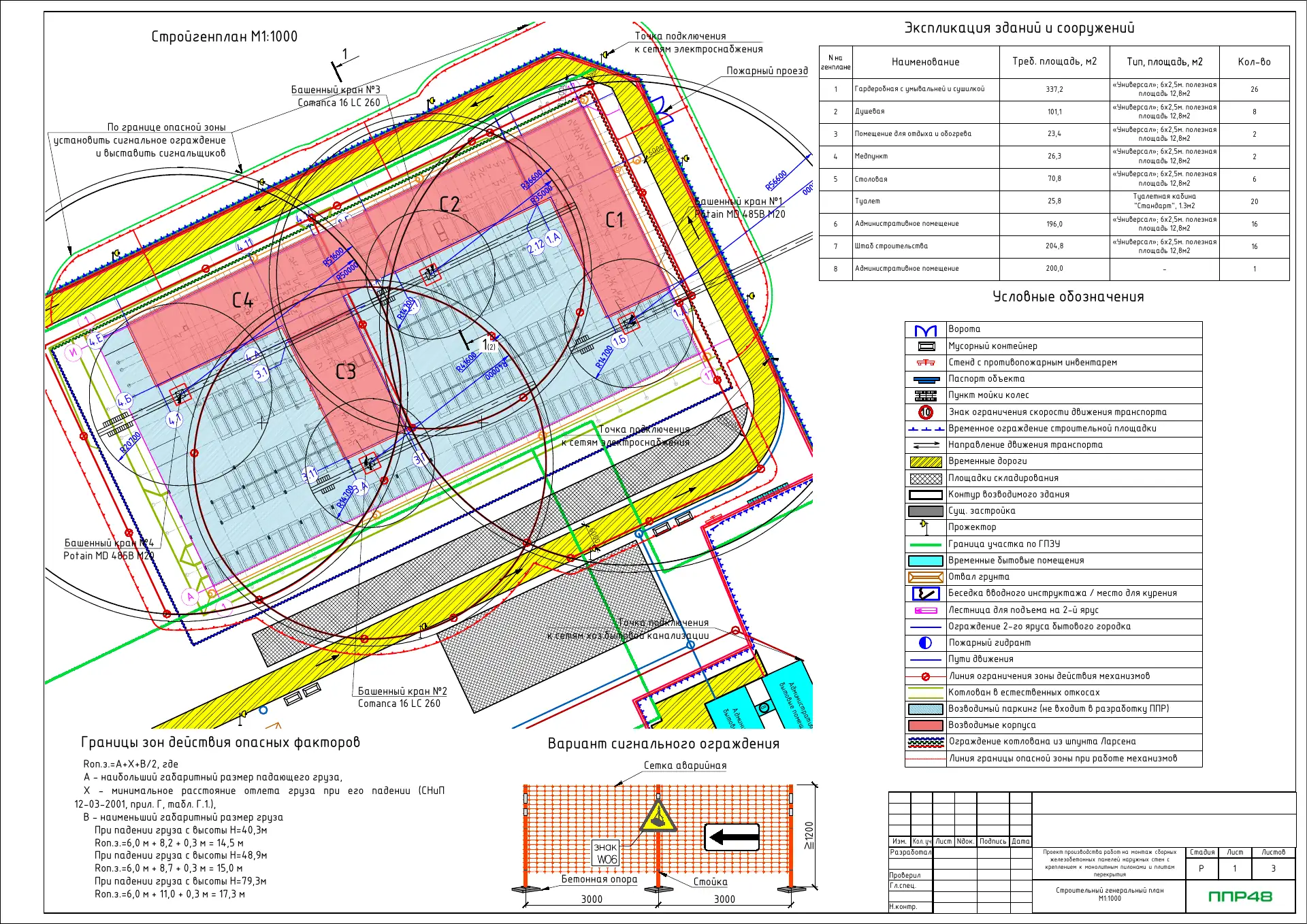

После проверки исходной модели сформировали состав ППР. Общие организационные решения связали со строительным генеральным планом, а характерные участки раскрыли на фасадной схеме и листе временного закрепления панелей. Единые оси, отметки и марки сохранили во всех материалах, поэтому переход от исходного чертежа к проектному решению оставался прозрачным.
Как графика помогла согласовать разные типы панелей
Увязка разных типов панелей в графике

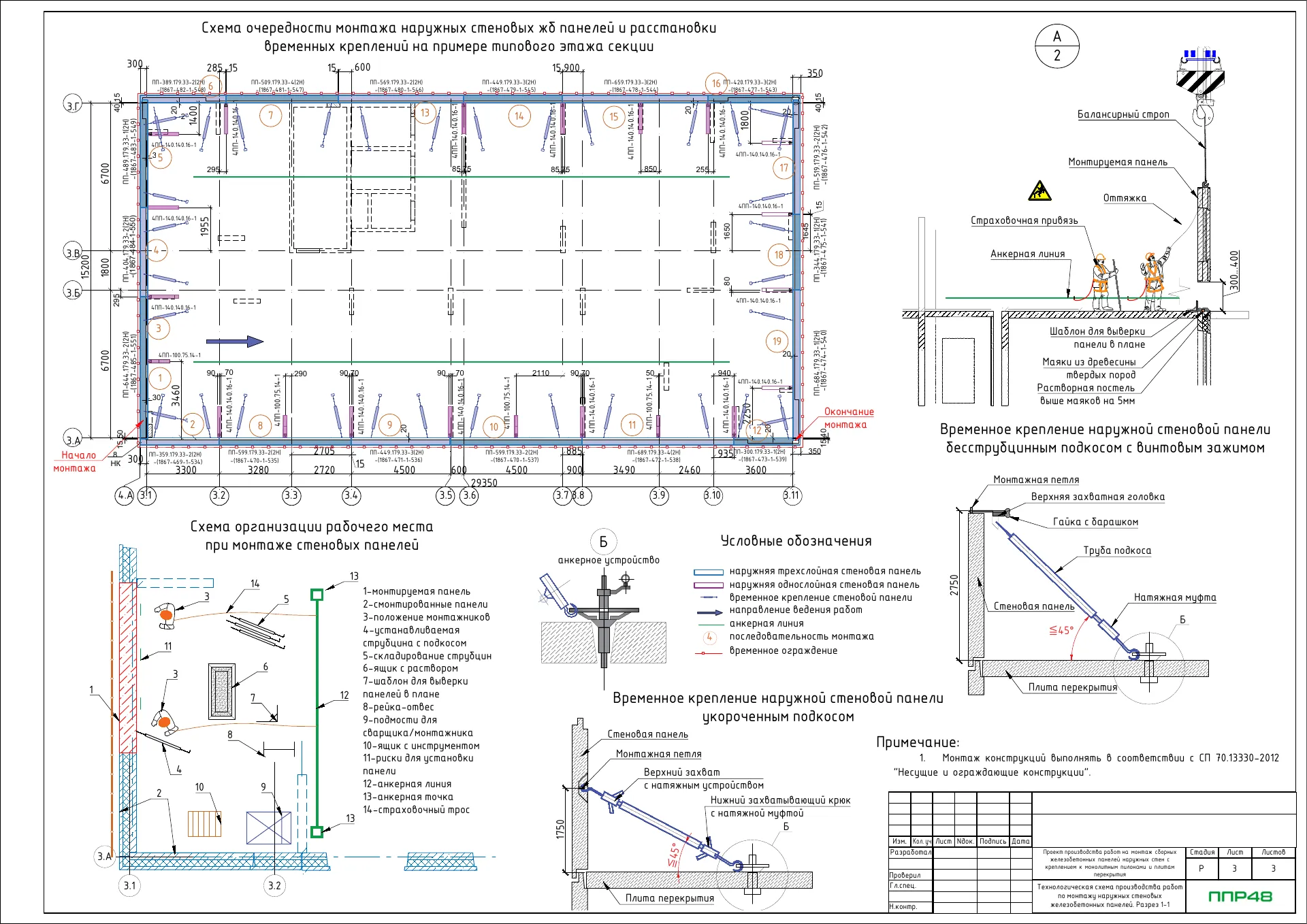

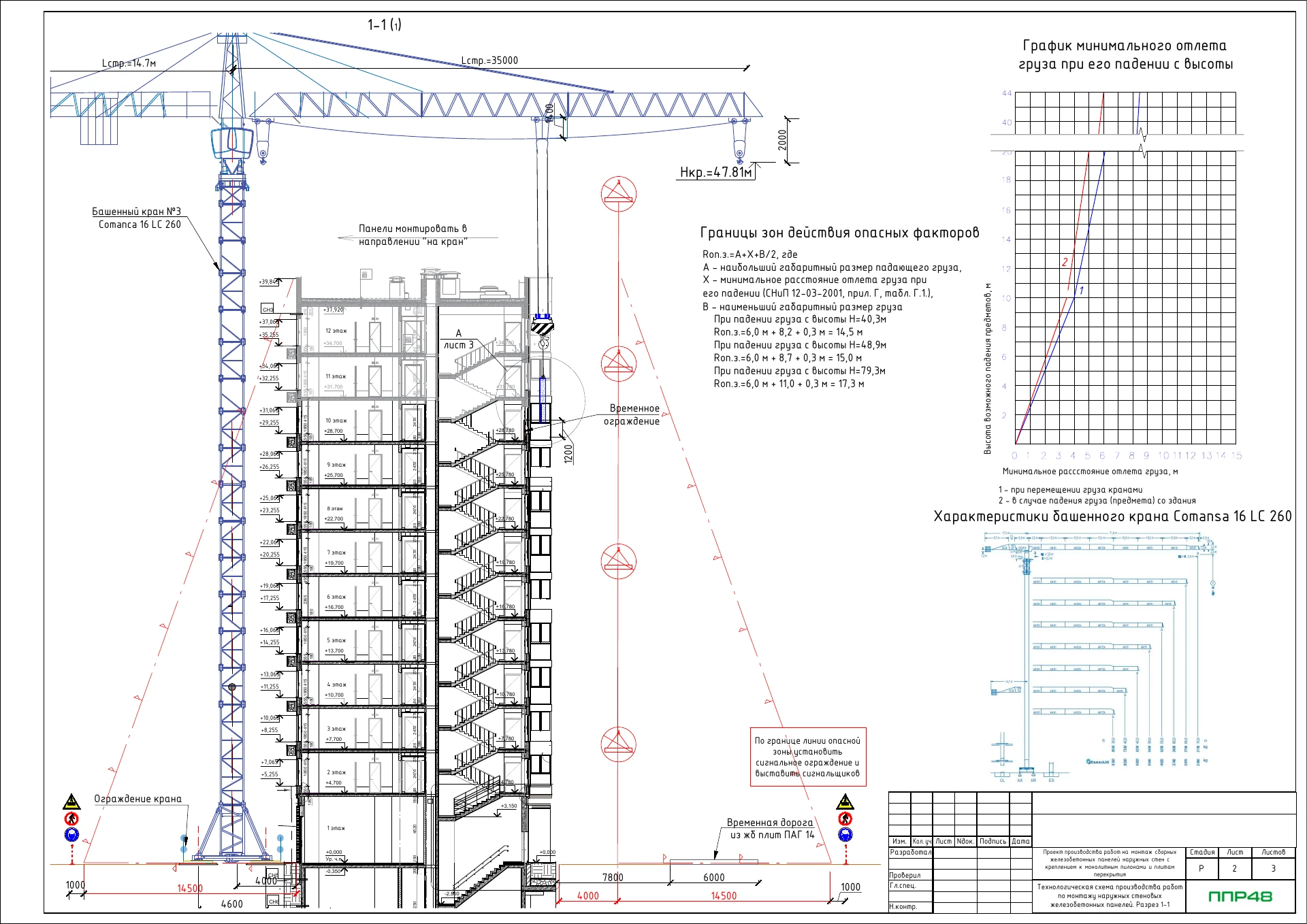

На графических листах мы отдельно показали распределение зон, параметры проектного крана и принципиальные решения для подкосов и захватов. Повторяющиеся элементы объединили типовыми схемами, а отличающиеся панели обозначили собственными марками. Так удалось сохранить компактность проекта и одновременно не потерять особенности крепления к пилонам и перекрытиям.
Проверка и финализация
На внутренней проверке сверили геометрию, обозначения, характеристики оснастки и взаимные ссылки. Замечания заказчика фиксировали по конкретным листам, после чего корректировали все связанные разделы. Итоговый ППР дал заказчику цельный комплект для технического рассмотрения: каждый тип панели соотнесен с исходной конструкцией, проектной схемой и набором контрольных параметров. Дополнительная таблица связей между марками и листами помогла исключить неоднозначность при повторном согласовании отдельных фасадных участков жилого дома и его конструктивных узлов.
