Проект для монтажа и подключения оборудования цеха обезвоживания Южной аэрационной станции

Как разделили исходные данные по технологическим узлам

Исходные материалы охватывали оснащение цеха механического обезвоживания на площадке Южной аэрационной станции. Мы сопоставили планы помещений, отметки, характеристики декантеров, конвейеров и вспомогательного оборудования, а также сведения о существующих коммуникациях. Отдельно собрали вопросы по массам, точкам подключения и допустимым зонам размещения оснастки, чтобы не подменять отсутствующие данные предположениями.

Структурирование ППР по узлам

На основе исходных данных выстроили структуру ППР по характерным технологическим узлам. Для каждого узла определили необходимый набор:

• планов;
• разрезов;

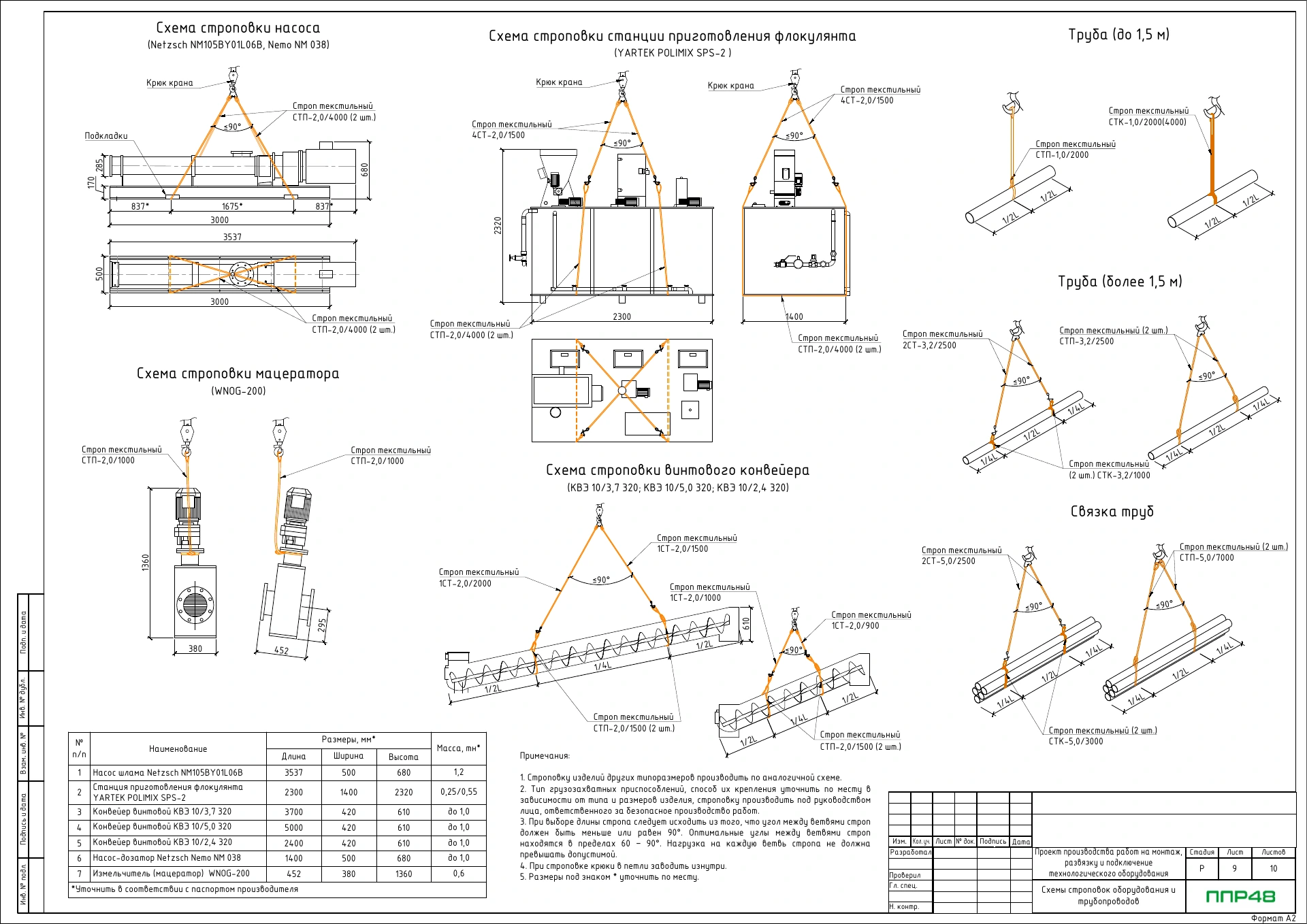

• схем строповки;
• проектных привязок.

Общие требования вынесли в пояснительную часть, а индивидуальные решения оставили на соответствующих графических листах. Такая логика помогла избежать повторов и сохранить связь между текстом, оборудованием и конкретным участком цеха.

Что помогло собрать девять чертежей в единый проект

Единая система осей, отметок и обозначений

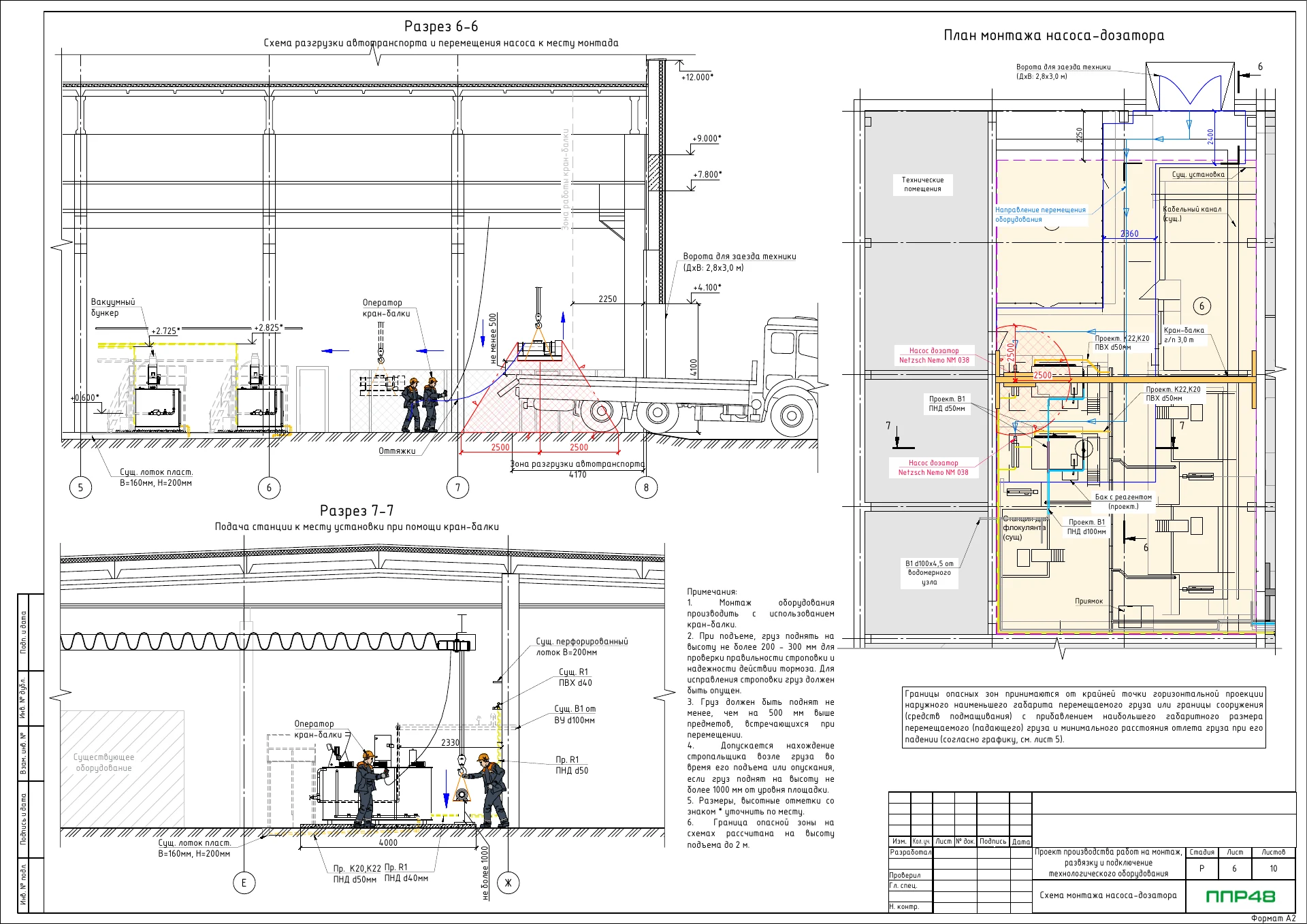

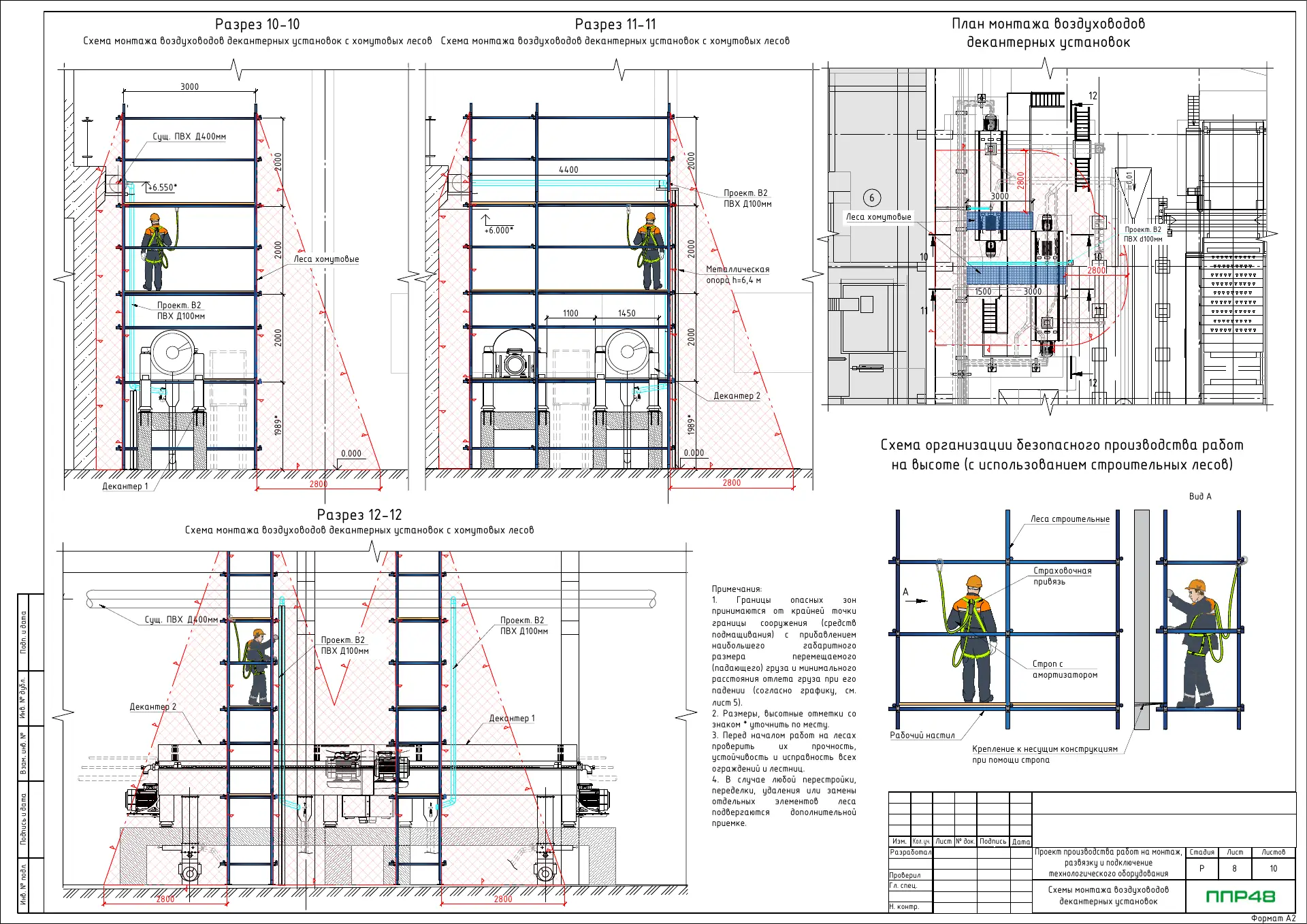

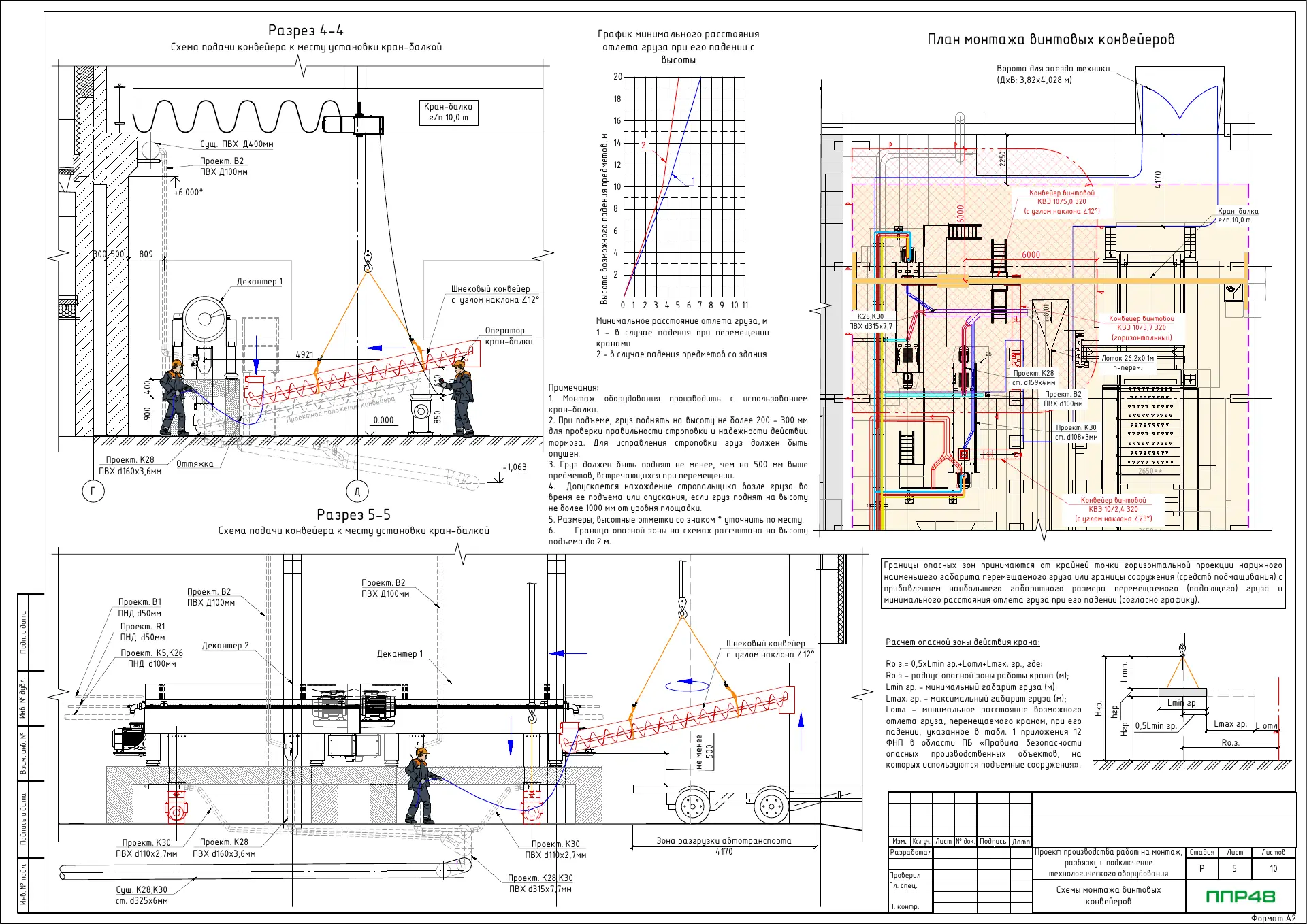

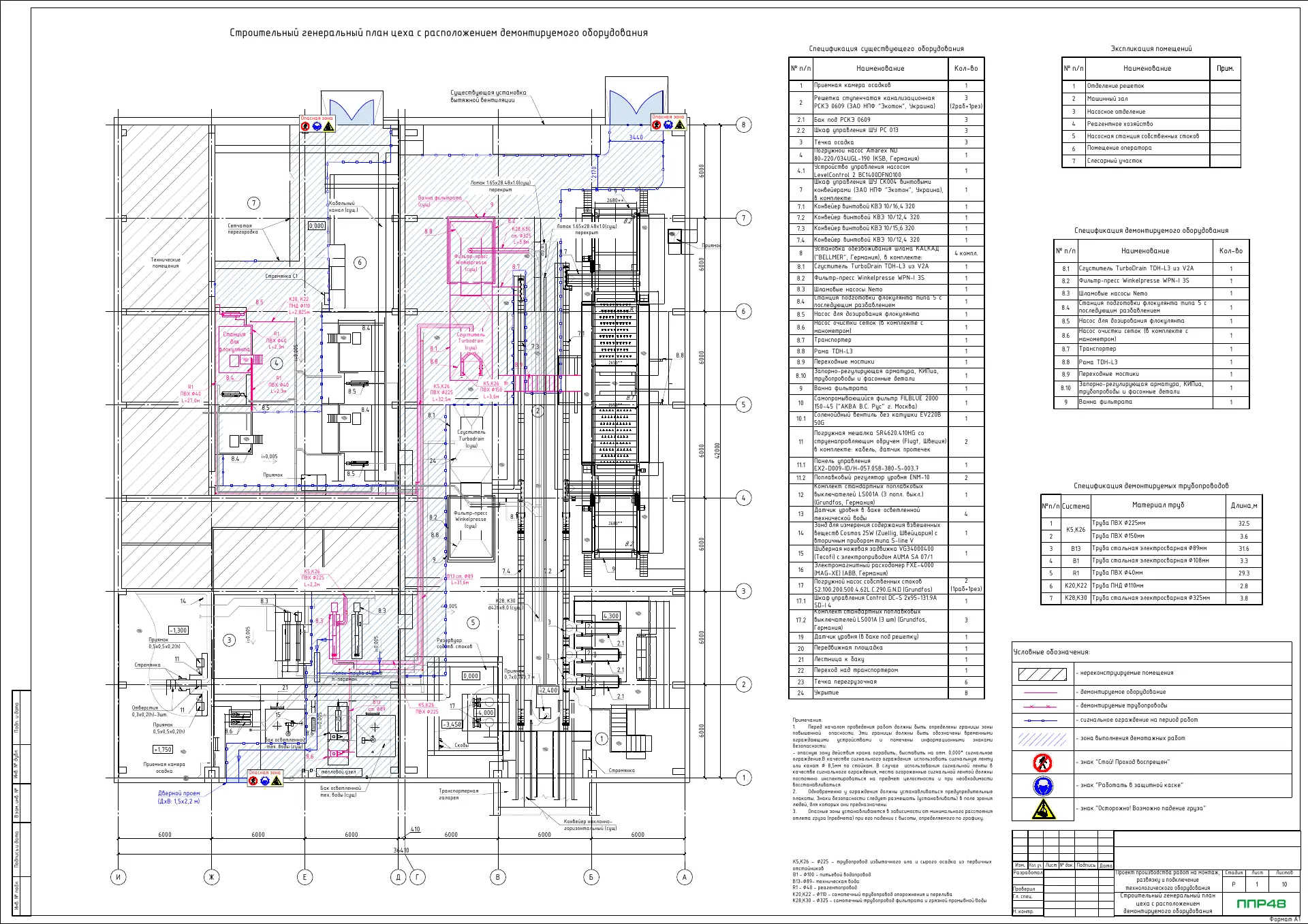

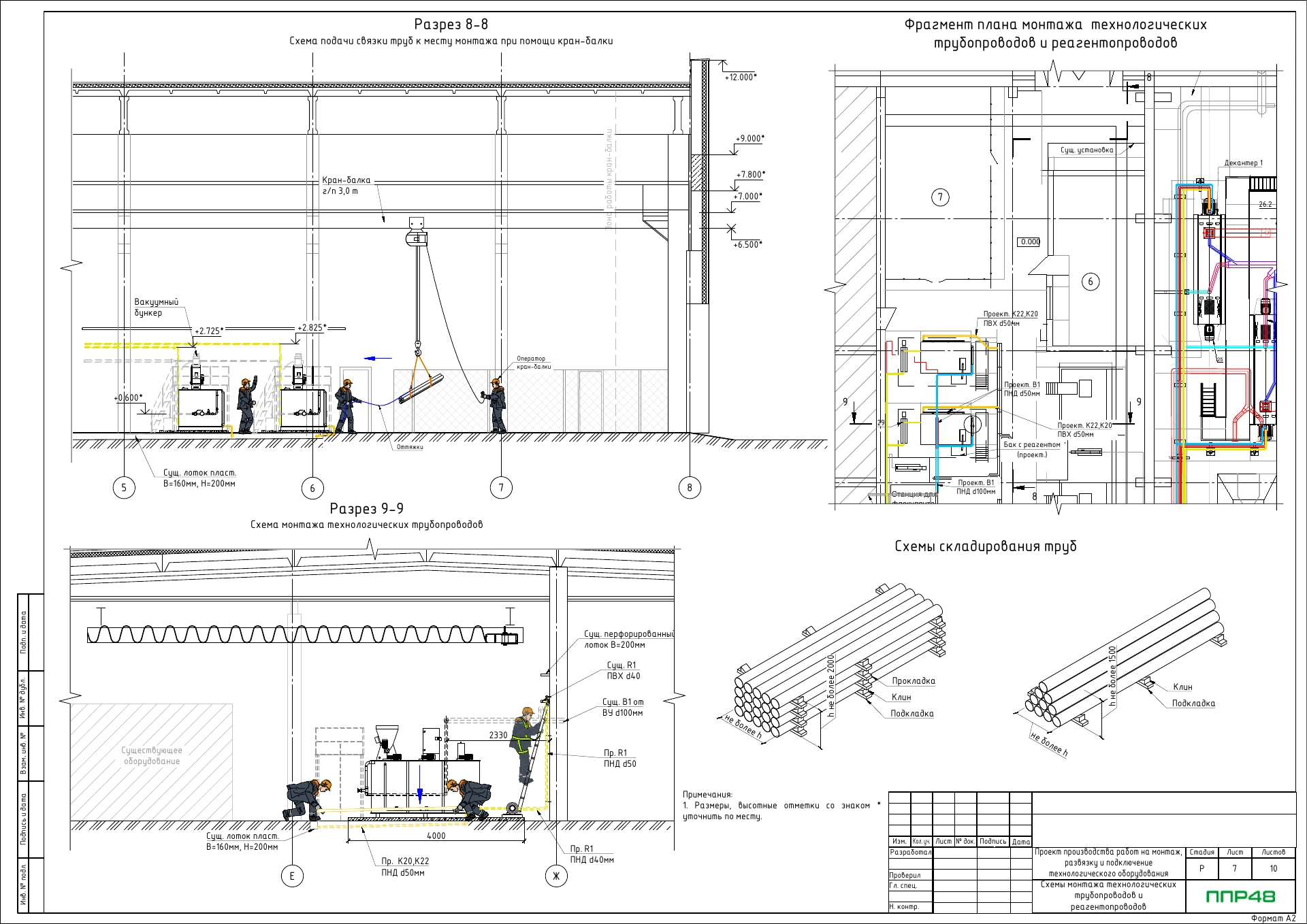

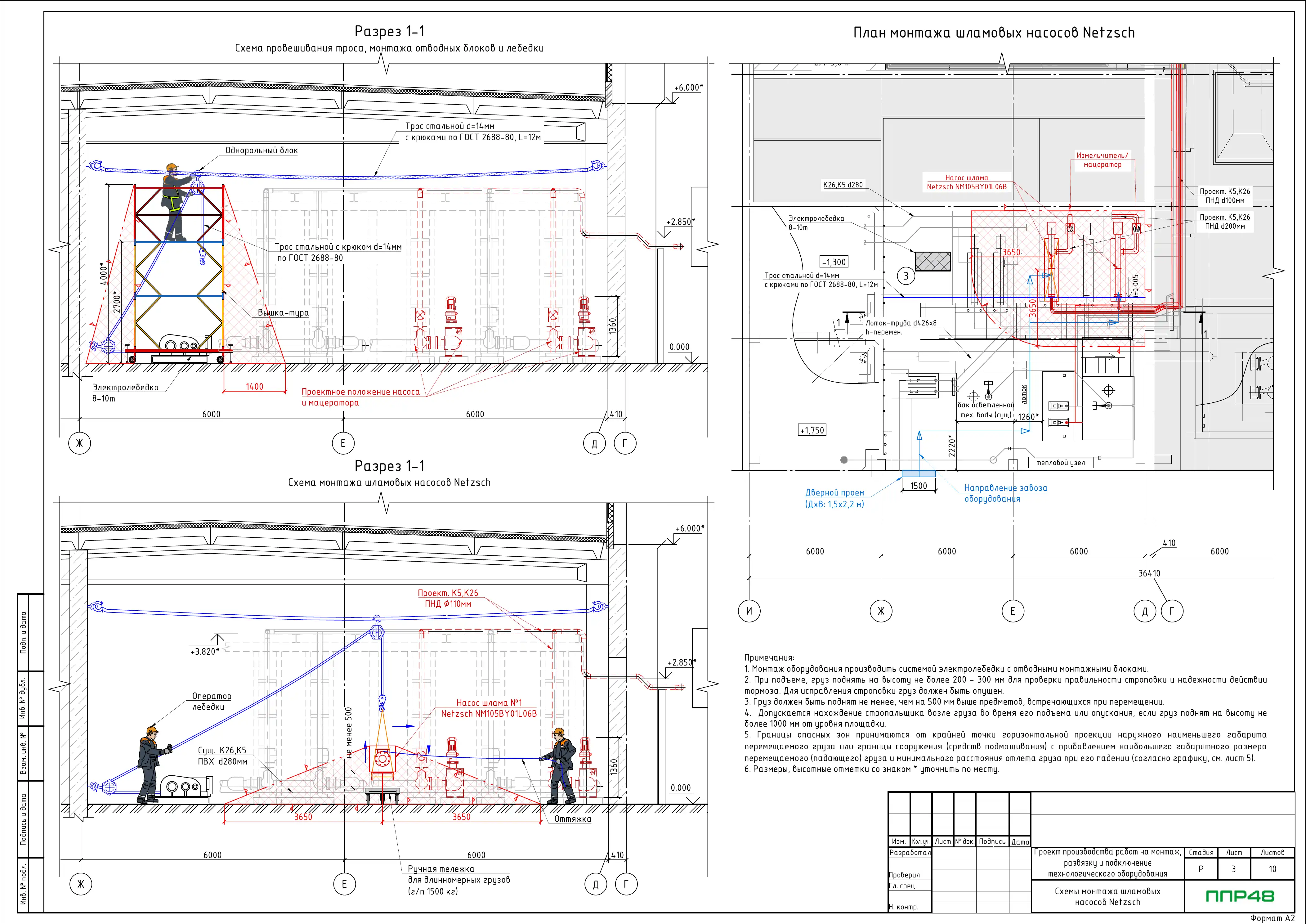

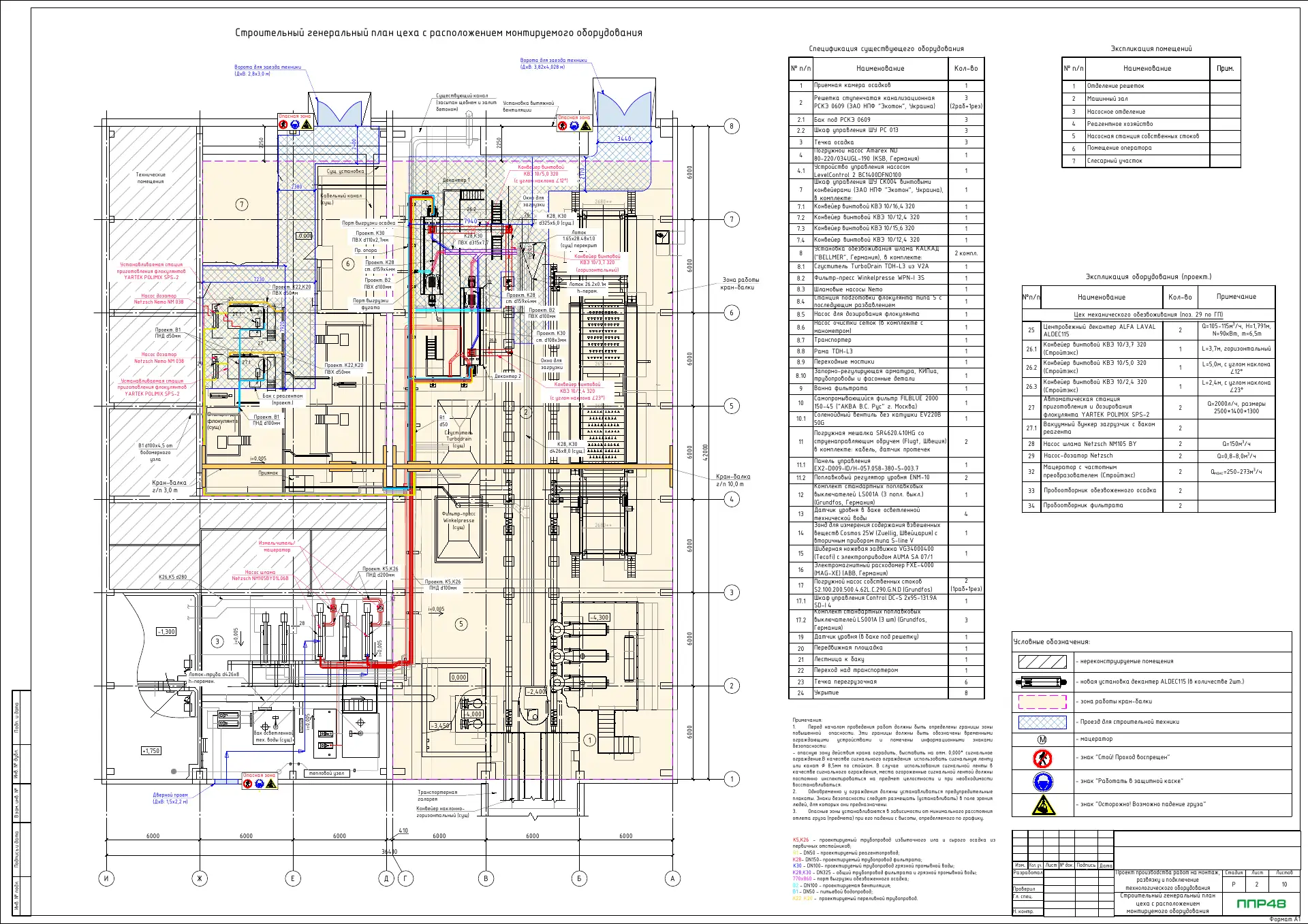

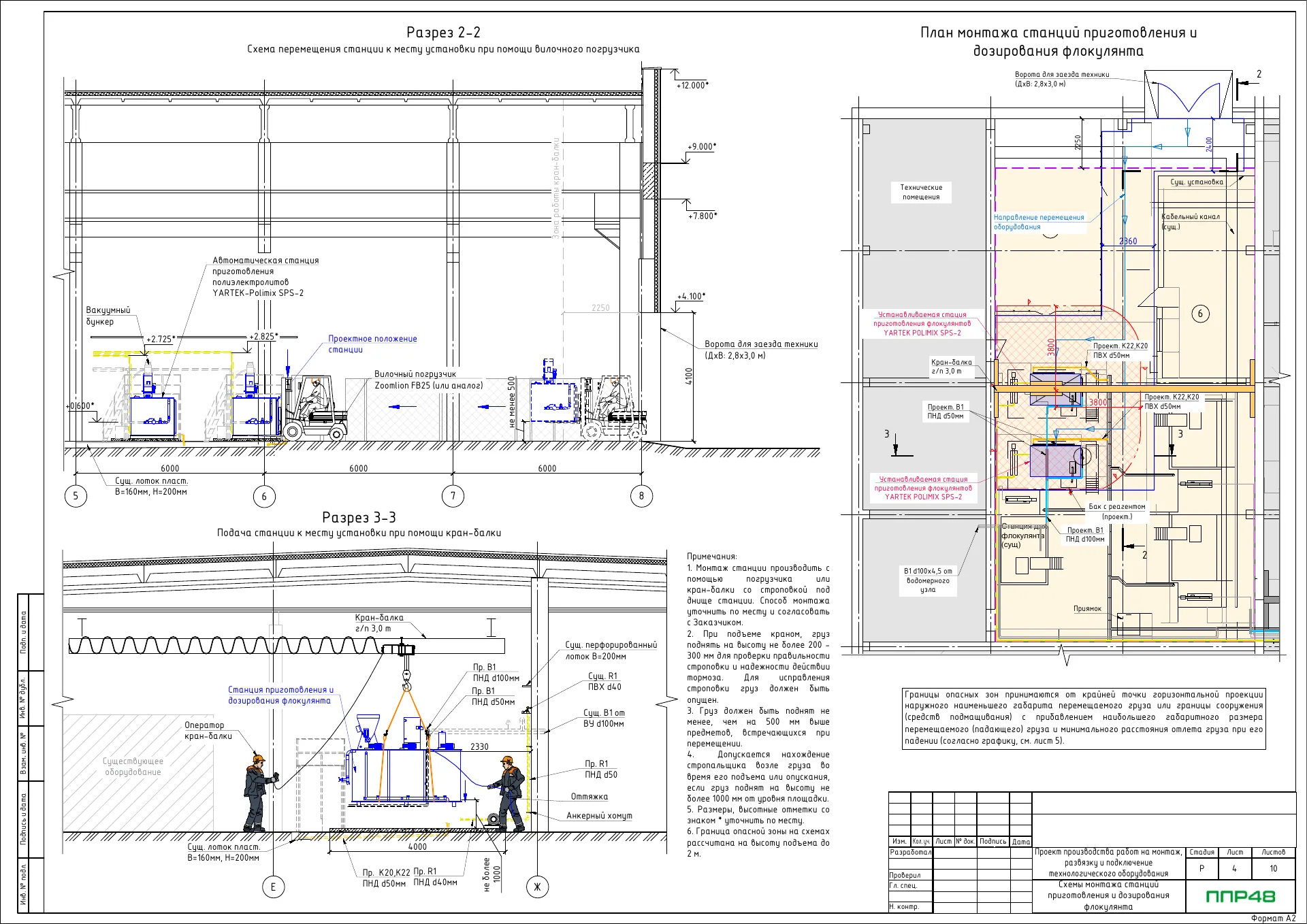

Графическую часть построили от общего к частному: сначала планы размещения, затем характерные разрезы, решения для подачи оборудования, средств подмащивания и грузозахватных приспособлений. На листах использовали единую систему осей, отметок и обозначений. За счёт этого согласующий специалист мог быстро проверить, к какому оборудованию относится схема и на каких исходных данных она основана.

Проверка и финализация

Перед выпуском мы сверили:

• марки;
• массы;
• размеры;
• направления перемещения;
• ссылки и номера листов.

Замечания распределили по зависимым разделам и внесли одновременно в графику и текст. Заказчик получил согласованный по структуре ППР, в котором девять чертежей дополняют друг друга, а отдельный технологический узел можно актуализировать без переработки всего комплекта. Реестр исходных данных также упростил последующую проверку изменений.
