ППР на металлическую надстройку офисного помещения: наш подход

В какой последовательности мы выполнили разработку документа

Сначала мы проверили рабочие чертежи надстройки, марки профилей, массы элементов, отметки перекрытий и доступные проемы научно-производственного корпуса. Затем сопоставили эти данные с ограничениями существующего каркаса и характеристиками подъемных средств. Вопросы по несущей способности точек крепления оформили отдельным перечнем исходных подтверждений для заказчика.

Проверка исходных данных и согласование

Сопоставили чертежи надстройки, марки профилей, массы, отметки и проемы с ограничениями каркаса и характеристиками подъемных средств. Вопросы по несущей способности точек крепления вынесли в отдельный перечень для заказчика.

Разработка графической части

После согласования исходной модели разработали:

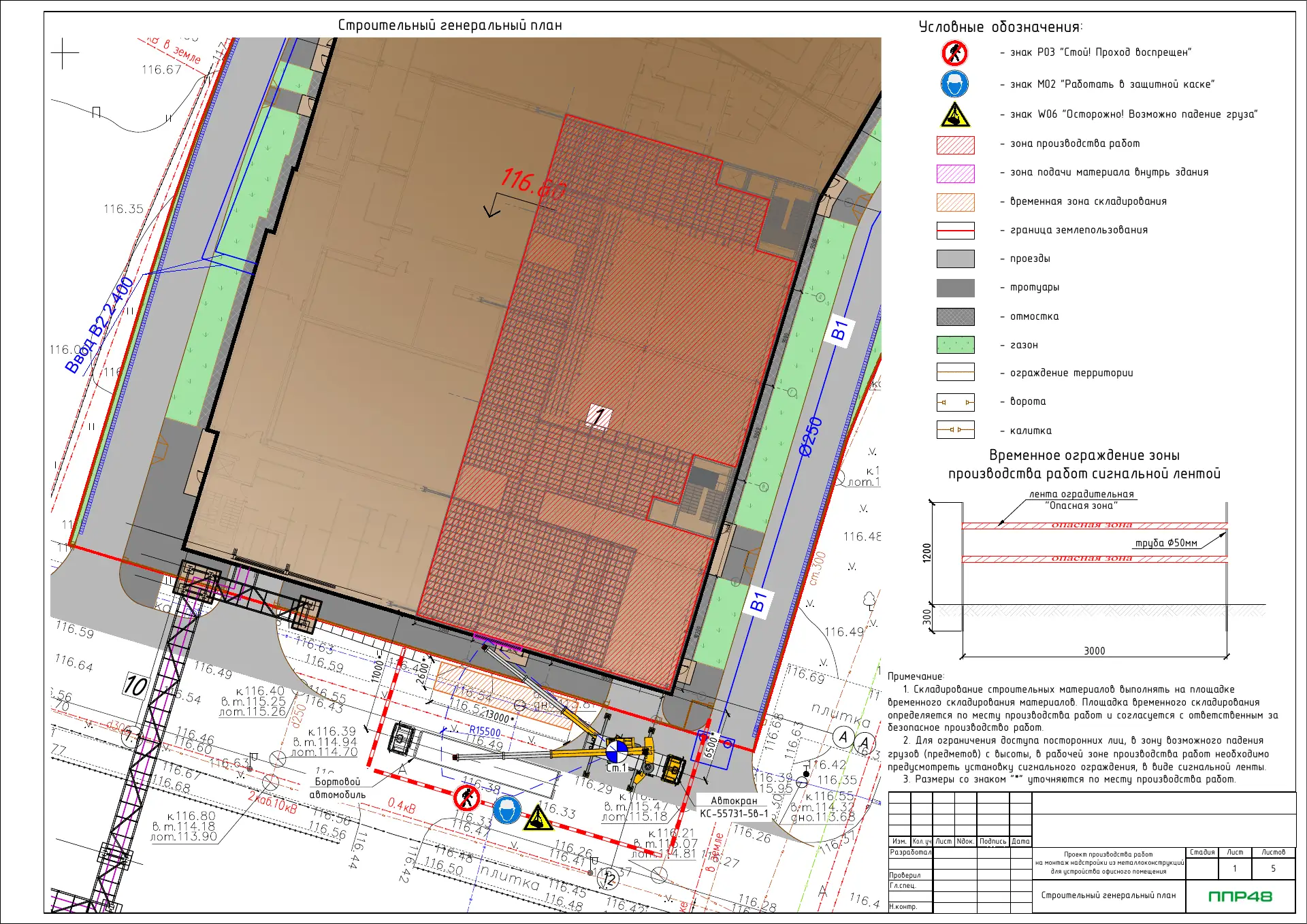

• стройгенплан;

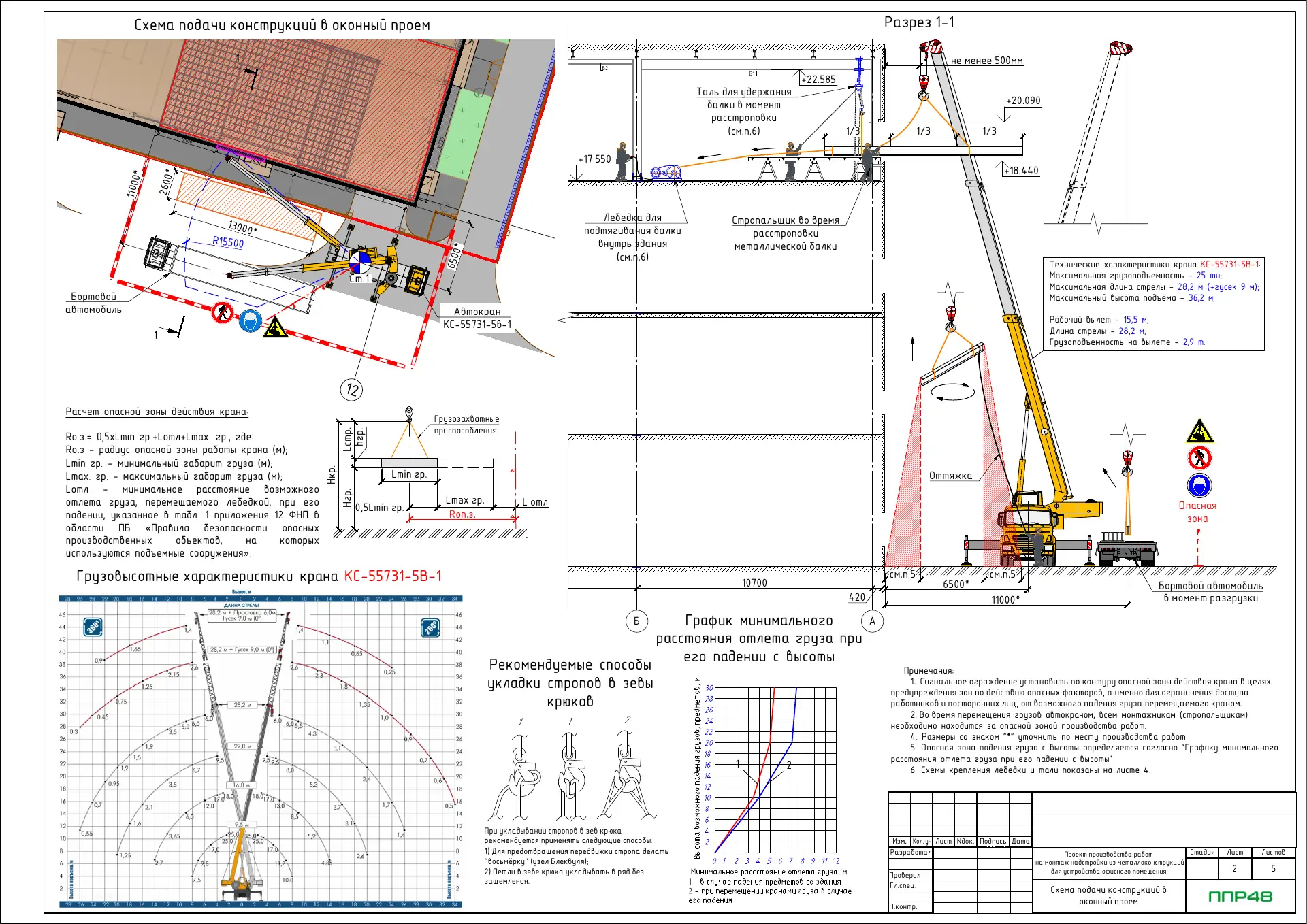

• схему подачи конструкций в оконный проем;

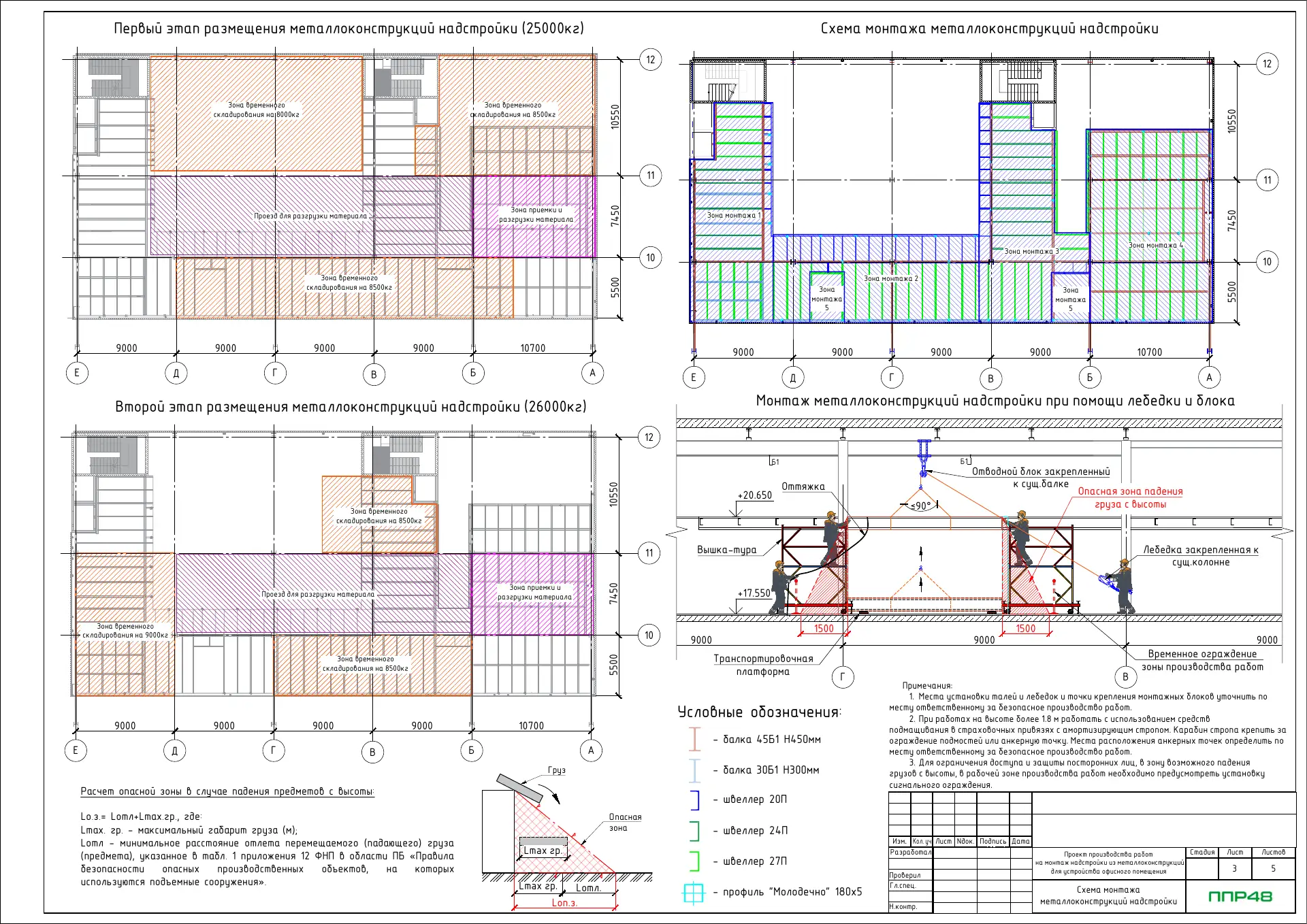

• поэтапные планы размещения элементов.

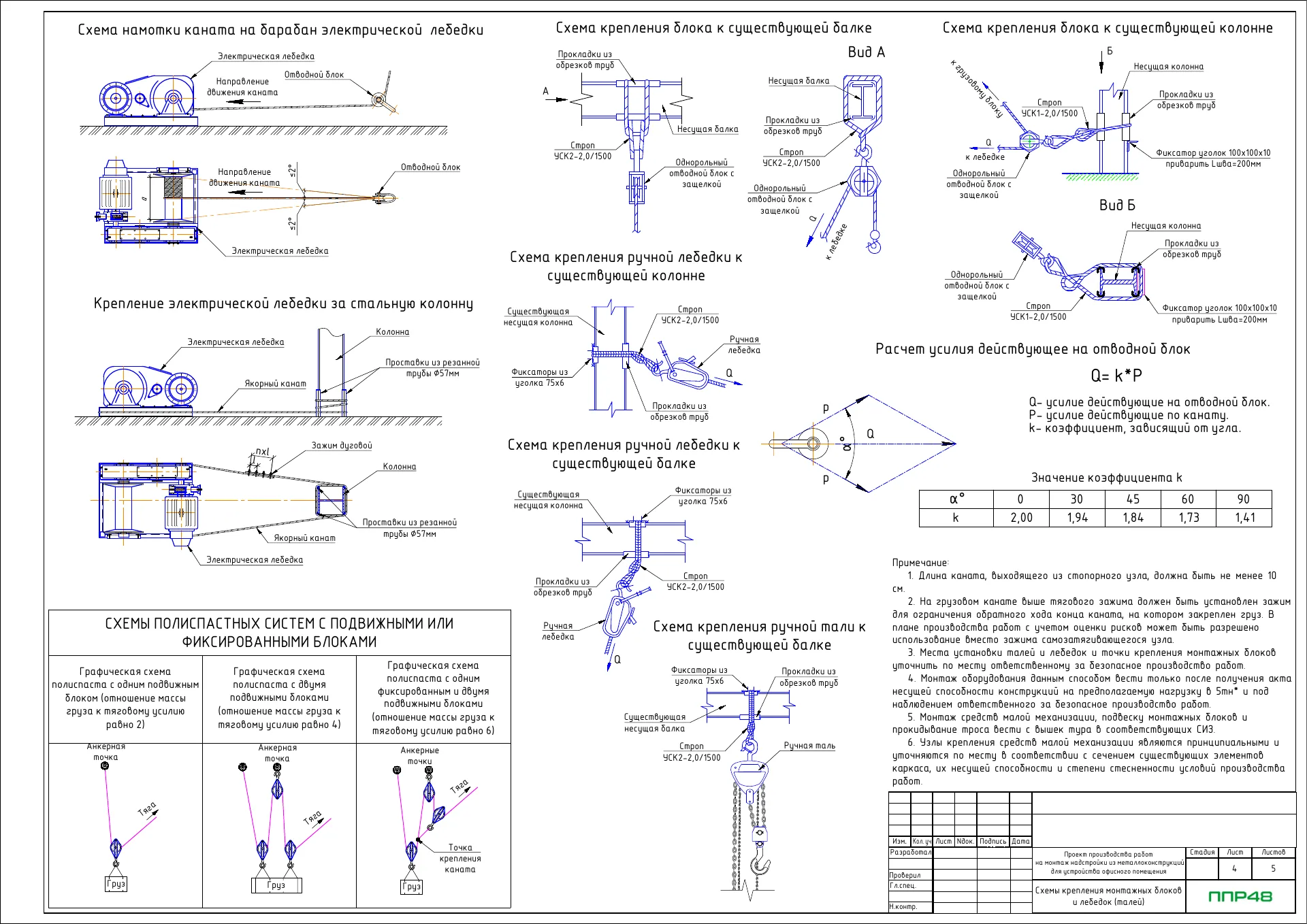

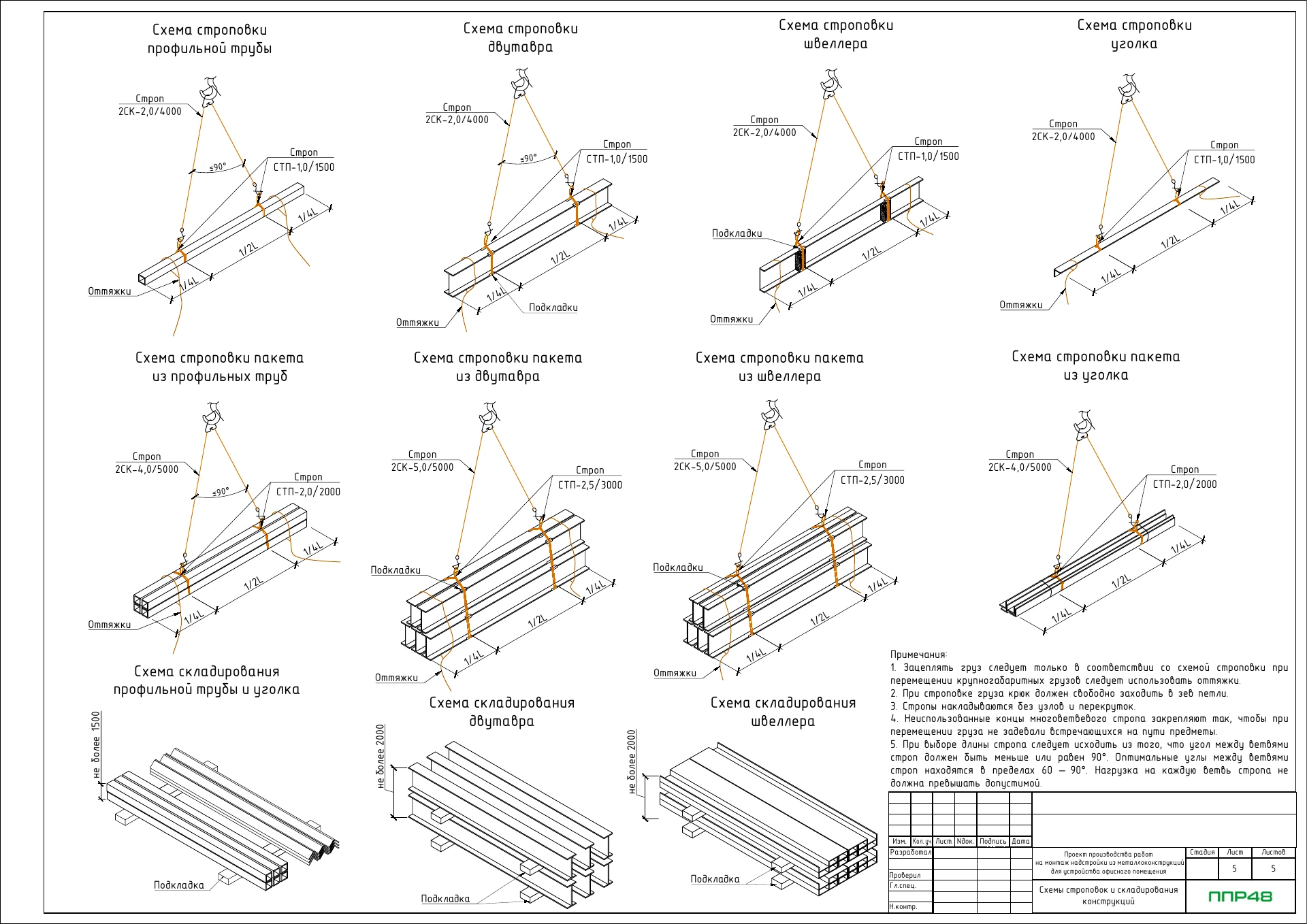

Следующим блоком подготовили схемы крепления лебедок, талей и отводных блоков, расчет усилий и варианты полиспастных систем. Завершили комплект листом строповки и складирования, связанным с марками проектных профилей.

Как расчеты и схемы малой механизации вошли в единый комплект

Интеграция расчетов и схем

Расчетные условия не оставили отдельным приложением. Коэффициенты, усилия и принципиальные узлы привязали к конкретным схемам крепления на графических листах. Одновременно обозначили, какие параметры подлежат подтверждению по существующим колоннам и балкам. Такой подход позволил отличить готовое проектное решение от условия, требующего проверки на объекте.

Проверка и финализация

На внутреннем рецензировании мы сверили:

• массы;
• марки стропов;
• направления канатов;
• номера листов;
• ссылки пояснительной записки.

После замечаний заказчика корректировки внесли во все зависимые разделы. В результате получился ППР, где логика подачи, размещения и проектной фиксации металлоконструкций прослеживается от исходного чертежа до расчетно-графического обоснования. Для последующей актуализации предусмотрели разделение схем по функциям: изменение грузовой характеристики, точки крепления или марки элемента требует пересмотра только явно связанных листов и пунктов проекта, указанных в реестре проектных связей.
