ППР для утепления фасада и восстановления кровли жилого комплекса

Как объединили фасадные и кровельные решения

Исходное задание охватывало мокрый фасад, утепление и восстановление кровли сохраняемой части здания. Мы изучили архитектурные и конструктивные чертежи, высотные отметки, границы существующих конструкций и доступные зоны площадки. Затем разделили общие организационные требования и решения, относящиеся только к фасаду либо кровле, сохранив между ними единую систему координат и обозначений.

Разделение общих и частных требований

Изучили чертежи, отметки, границы и доступные зоны. Разделили общие требования и решения для фасада и кровли, сохранив единую систему координат.

Состав графической части

В состав графики вошли:

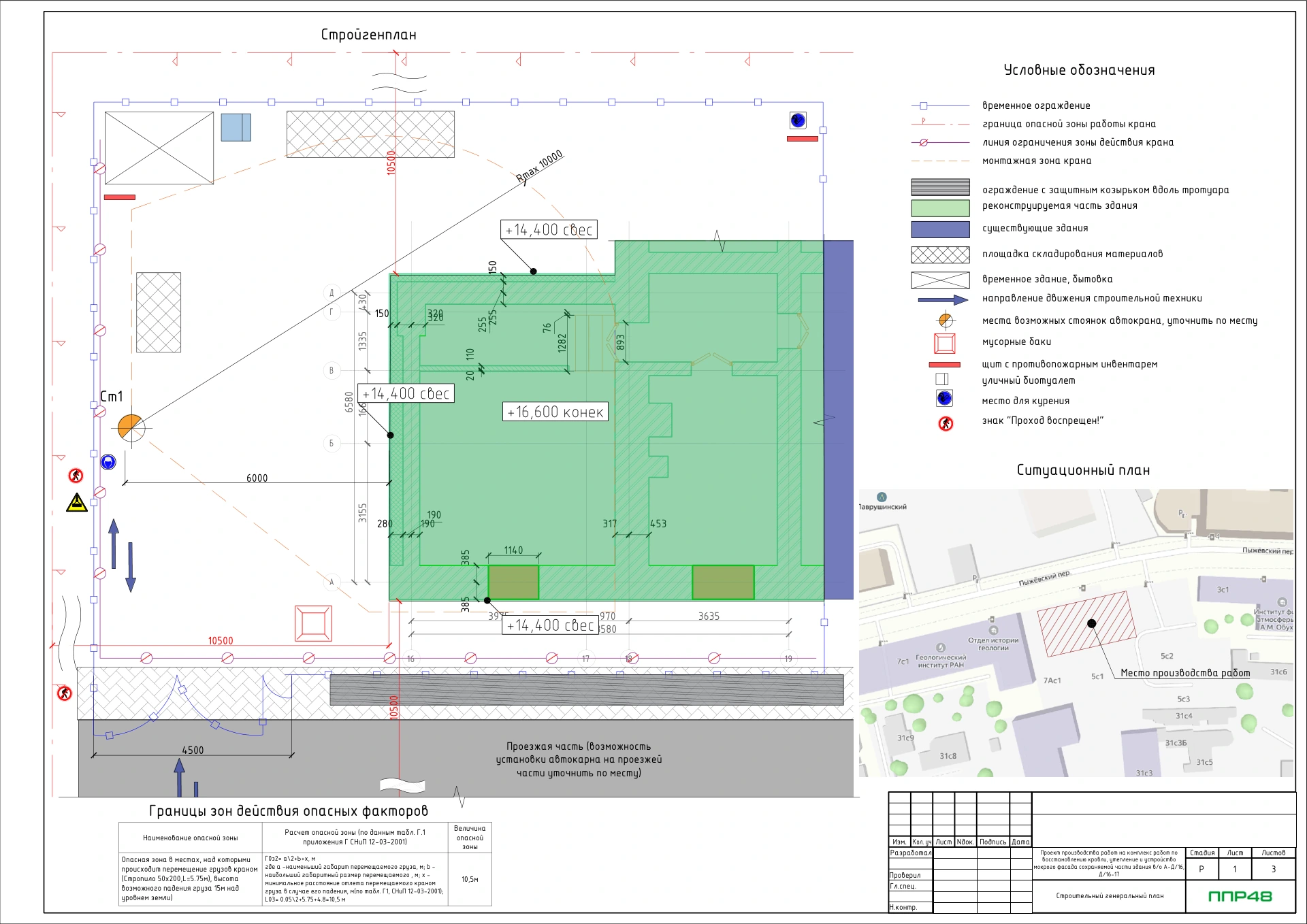

• строительный генеральный план;

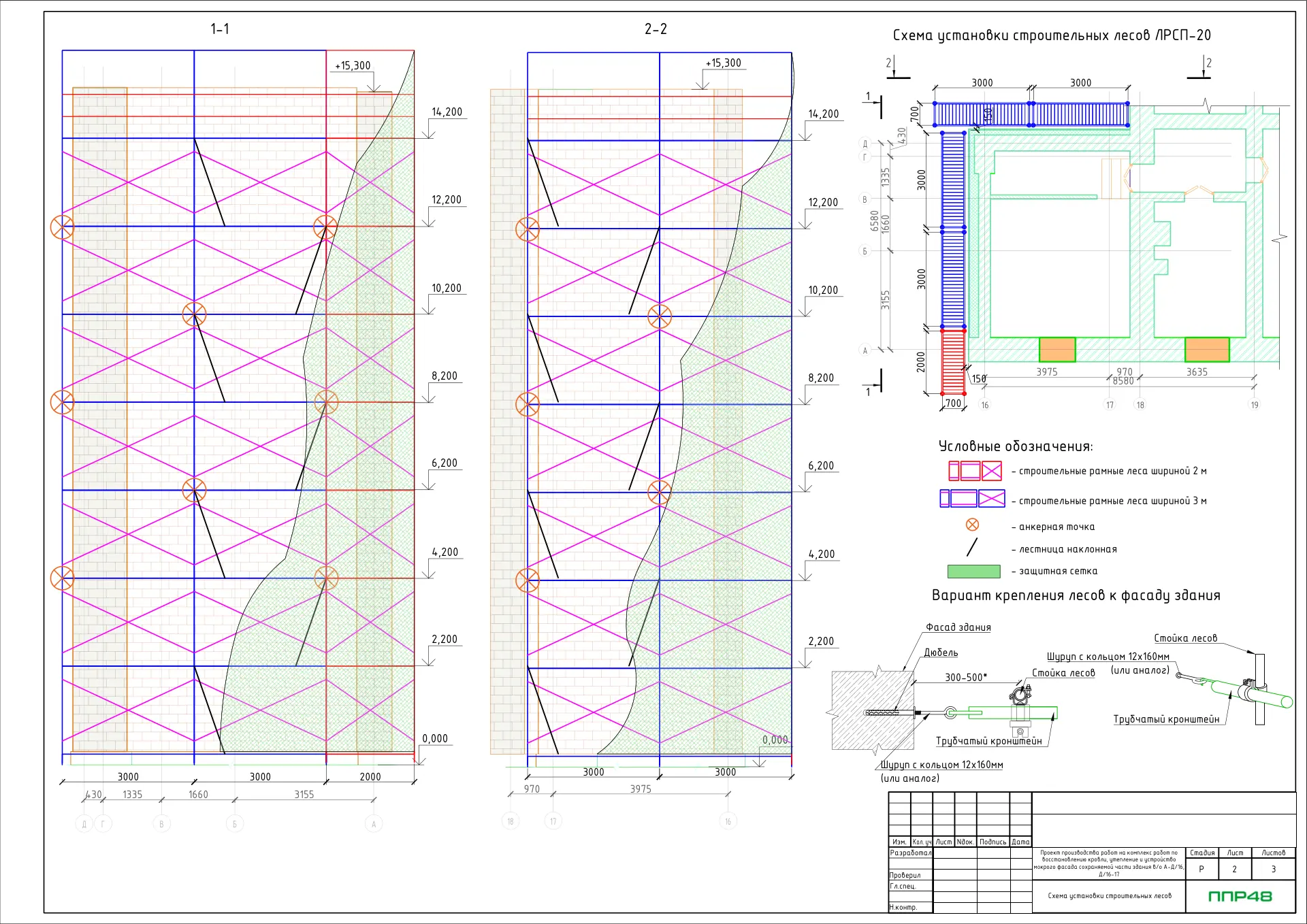

• схемы размещения средств доступа;
• отдельный лист по кровельным конструкциям.

Каждый чертеж получил самостоятельную функцию: первый фиксировал ограничения территории, второй раскрывал фасадные привязки, третий связывал отметки крыши с проектными положениями техники. Пояснительную записку структурировали по этим же блокам, чтобы исключить дублирование информации.

Какие зависимости выявила проверка трех чертежей

Перекрёстная проверка

При перекрёстной проверке мы сравнили:

• оси;
• отметки;
• границы опасных зон;
• проектные положения крана;
• обозначения средств подмащивания.

Особое внимание уделили местам перехода от фасадных решений к кровельным. Все параметры сопоставили с исходной документацией, а неоднозначные значения вынесли в перечень вопросов для подтверждения, не заменяя их проектными предположениями.

Финализация и результат

После согласования замечания обновили сразу в графике и тексте. Заказчик получил цельный ППР, где три чертежа раскрывают разные части одной проектной задачи и не противоречат друг другу. Комплект можно проверять по отдельным зонам здания и точечно актуализировать, если меняются конструктивные решения, высотные отметки или ограничения строительной площадки. Реестр проекта сохранил полную последовательную историю всех взаимосвязанных корректировок.
