Разработали ПОДД для установки информационных табличек

Из каких исходных данных сложился ПОДД для двух перекрестков

Разработку начали с проверки топографической основы, существующей организации движения, направлений проезда и точек размещения информационных знаков. Сопоставили планы двух перекрестков, привязки к улично-дорожной сети, состав дорожных знаков и требования к видимости. Несовпадения в обозначениях и расстояниях вынесли в перечень уточнений, не подменяя отсутствующие сведения допущениями.

Формирование схем для разных этапов

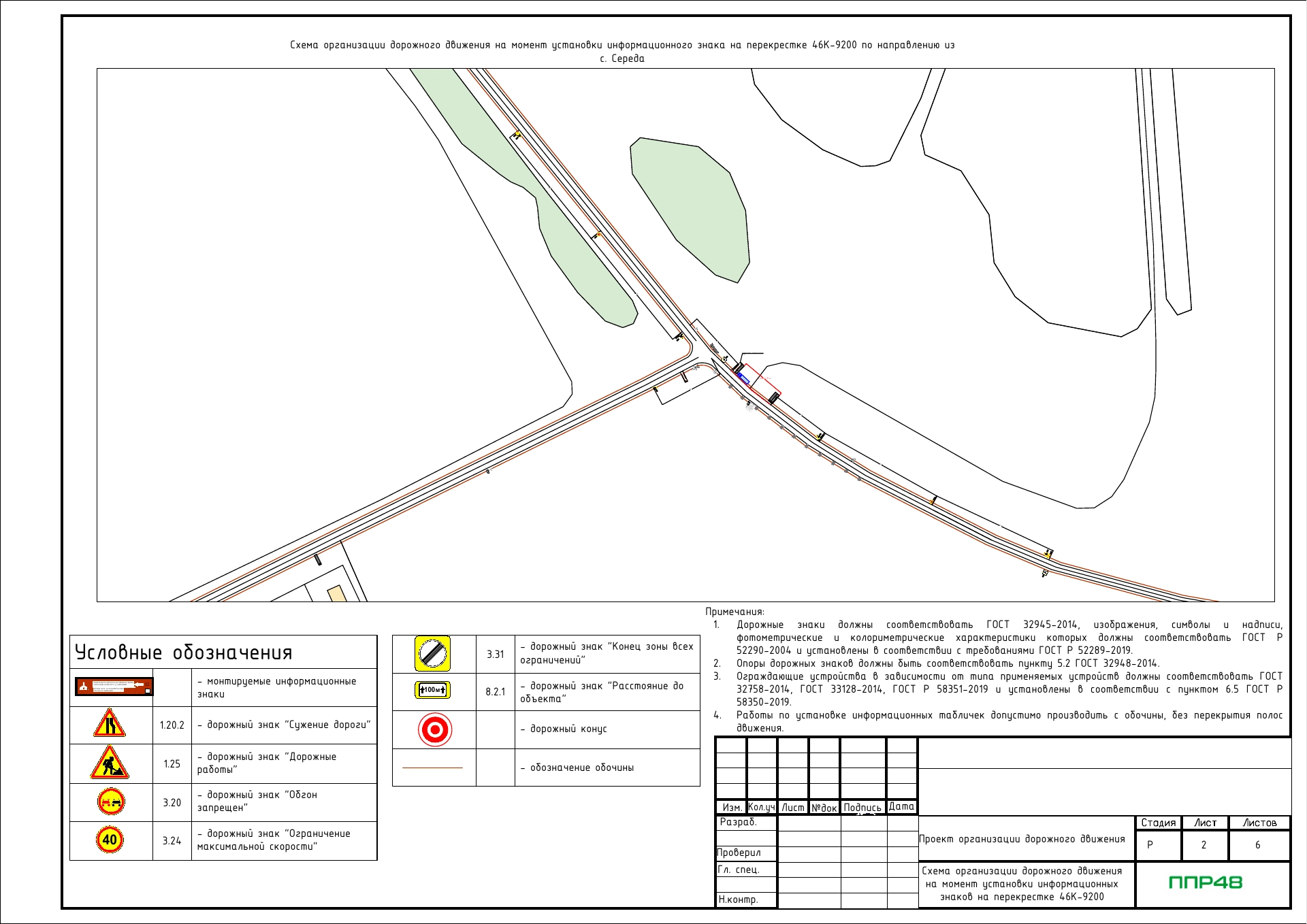

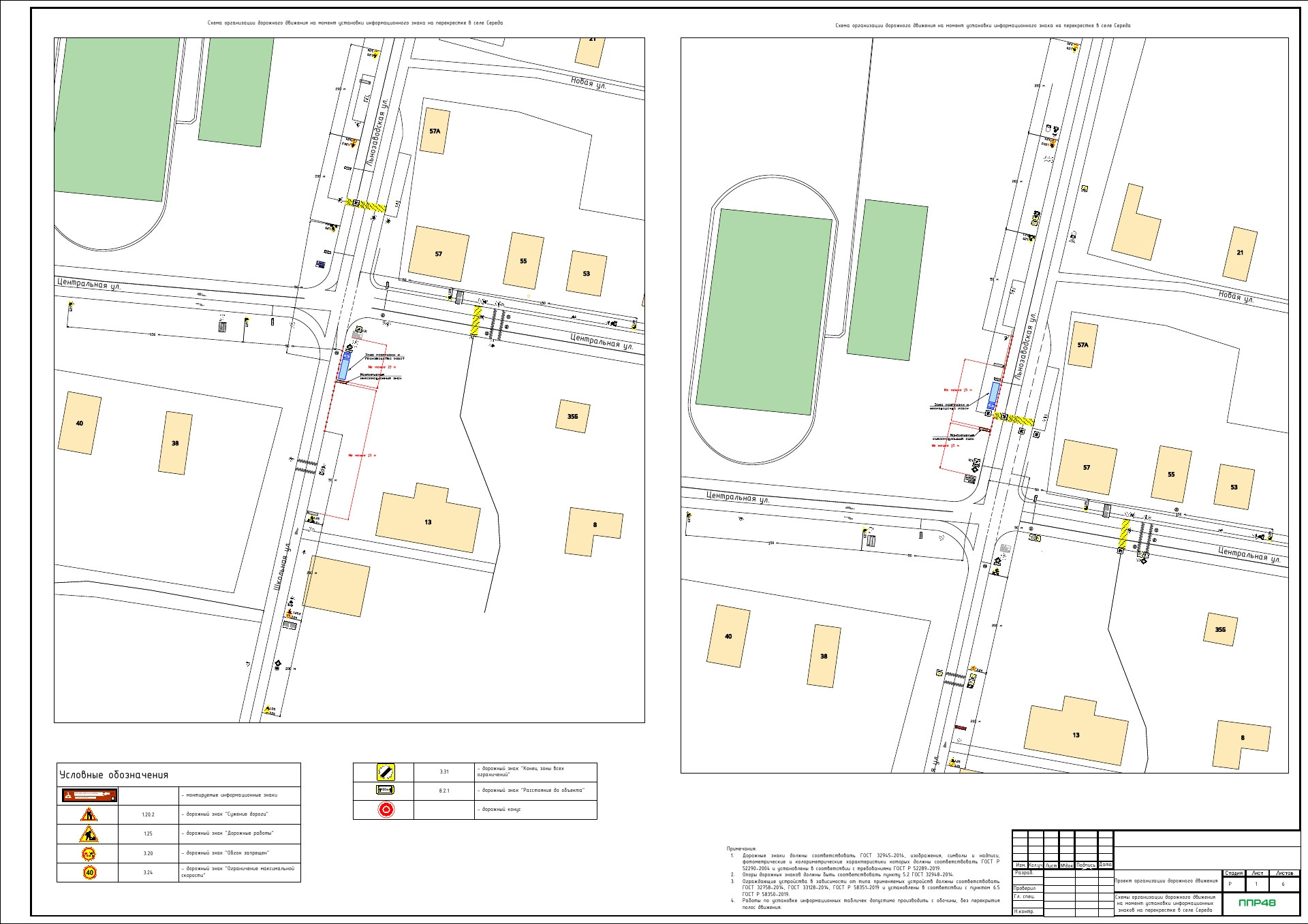

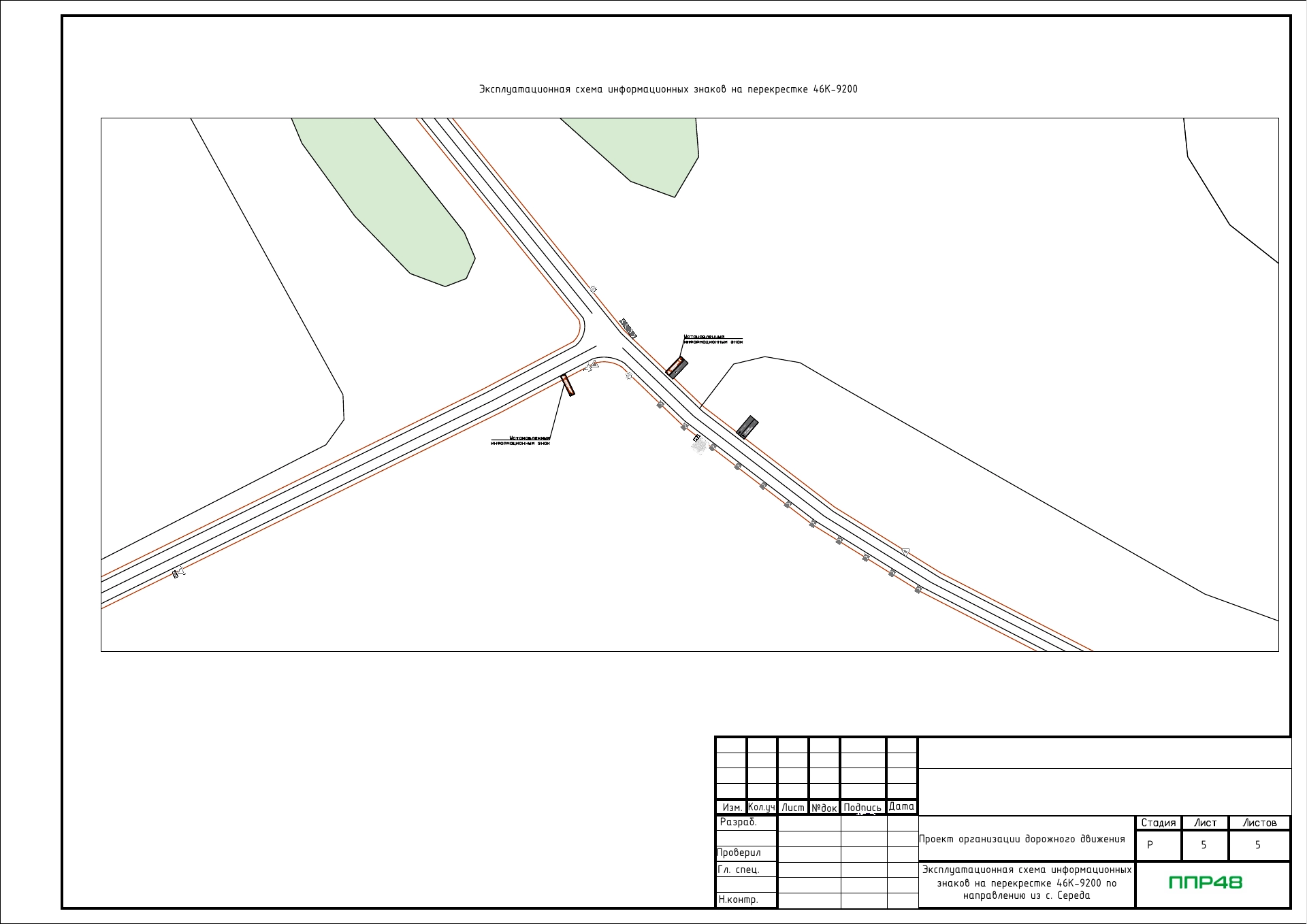

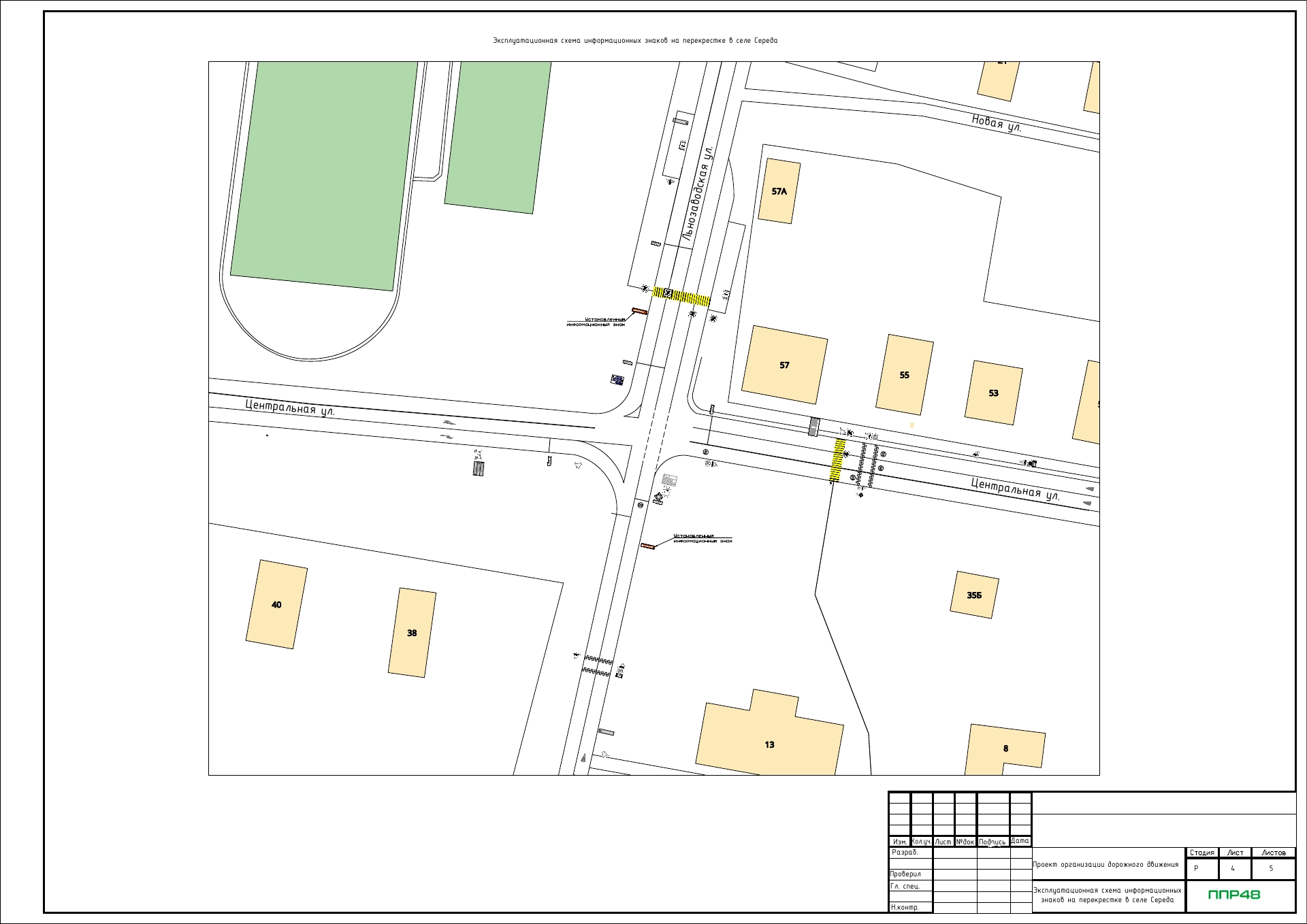

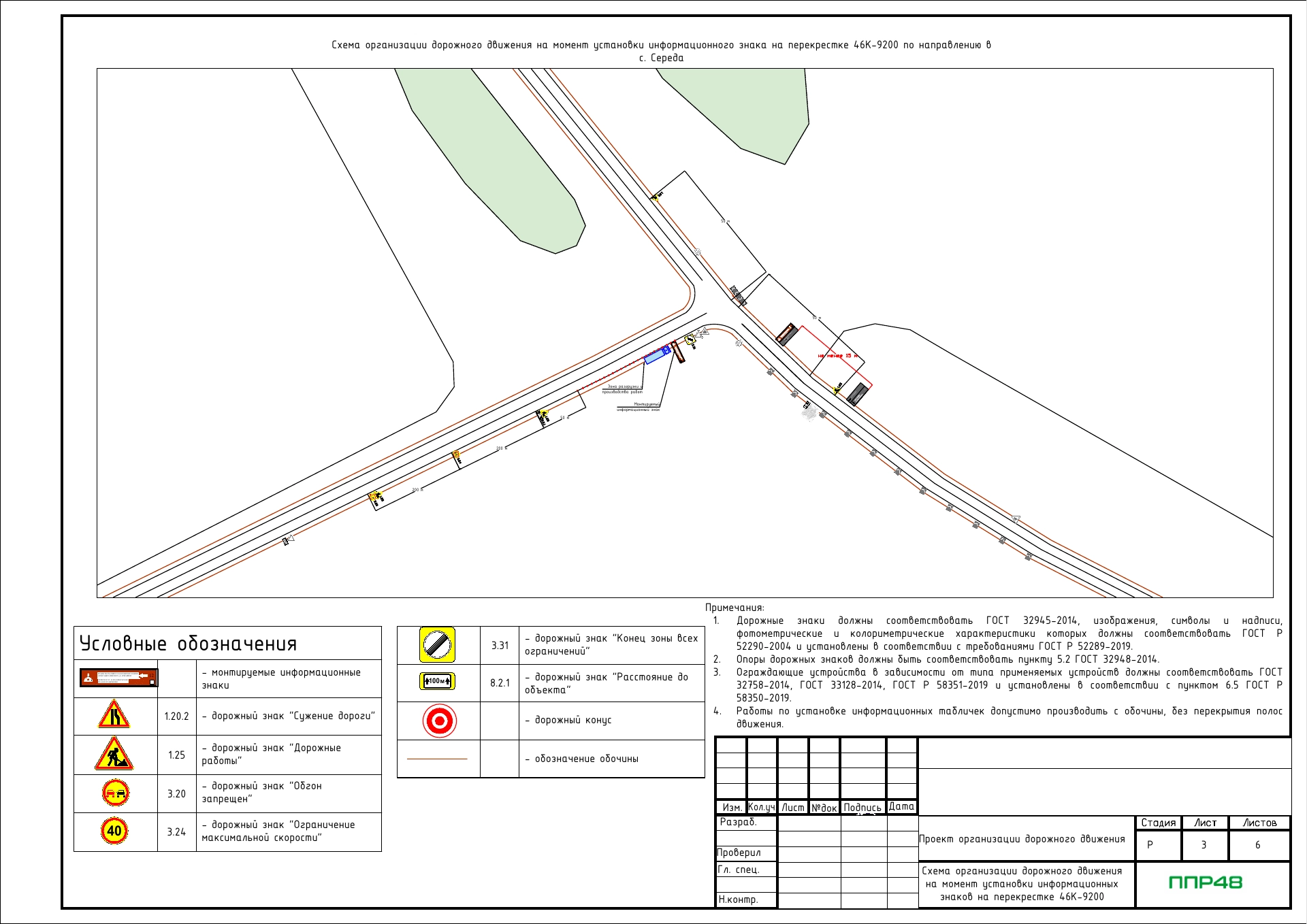

После проверки сформировали отдельные схемы для периода установки и для последующей эксплуатации табличек.

Структура пояснительной и графической частей

В пояснительной части закрепили:

• назначение проекта;
• состав технических средств;
• требования к временным ограничениям;
• основания принятых решений.

На графических листах сохранили единую систему условных обозначений, чтобы согласующие специалисты могли сравнить состояния дорожной сети по одинаковым ориентирам. Перечень знаков и табличек связали с конкретными позициями на планах, исключив обезличенные ссылки на типовые решения.

Как мы подготовили схемы к рассмотрению дорожными службами

Проверка и увязка решений

Каждое место установки проверили по плану, направлениям движения и взаимному расположению существующих знаков. Отдельно сопоставили временные схемы с эксплуатационными, исключая конфликтующие указания и неоднозначные привязки. Все листы связали с перечнем средств организации движения и текстовыми пояснениями.

Внутренняя проверка и финализация

Перед выпуском провели внутреннюю проверку:

• расстояний;
• нумерации;
• наименований знаков;
• ссылок между разделами.

После обработки комментариев заказчика актуализировали затронутые листы и подготовили чистовую редакцию. Заказчик получил ПОДД, в котором установка информационных табличек обоснована и показана как последовательный переход от временной схемы к постоянной организации движения. Разделение состояний облегчило рассмотрение документа дорожными и эксплуатационными службами: каждое замечание можно было отнести к определенному перекрестку, периоду и графическому листу.
