Разработали ППР на демонтаж металлической защиты газопровода

Как мы увязали требования двух действующих коммуникаций

Проектный участок находился в зоне пересечения газопровода и воздушной линии электропередачи. Поэтому до разработки ППР мы сопоставили планы коммуникаций, границы охранных зон, характеристики металлической защиты, доступные положения крана и ограничения эксплуатирующих организаций. Сведения, требующие отдельного разрешения или подтверждения, внесли в исходный перечень согласований.

Формирование структуры ППР

Содержание документа выстроили вокруг совместимости требований двух инженерных систем. В пояснительной записке закрепили:

• условия допуска;
• контроль исходной обстановки;
• перечень ответственных согласований.

Графическая часть включила:

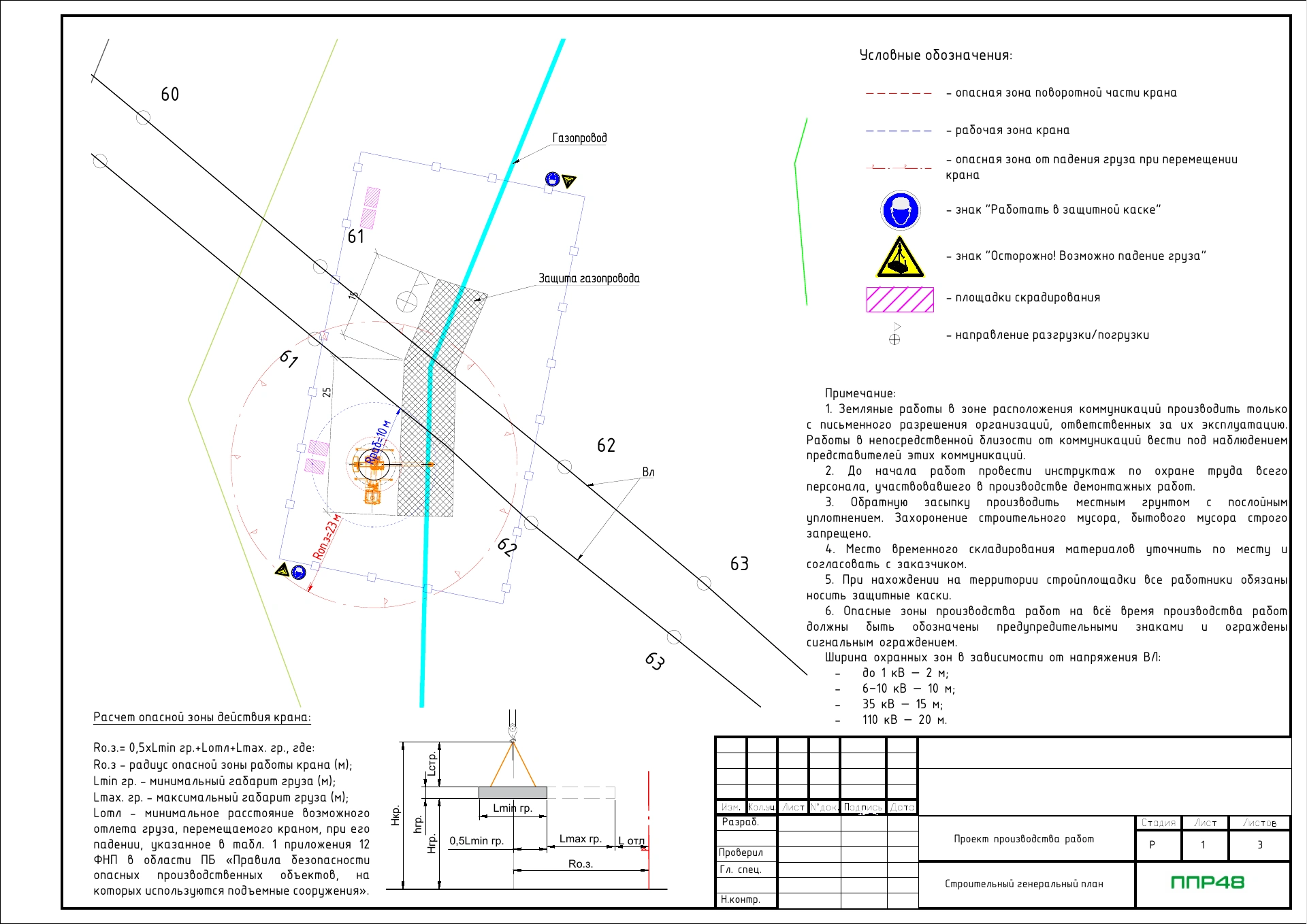

• строительный генеральный план;

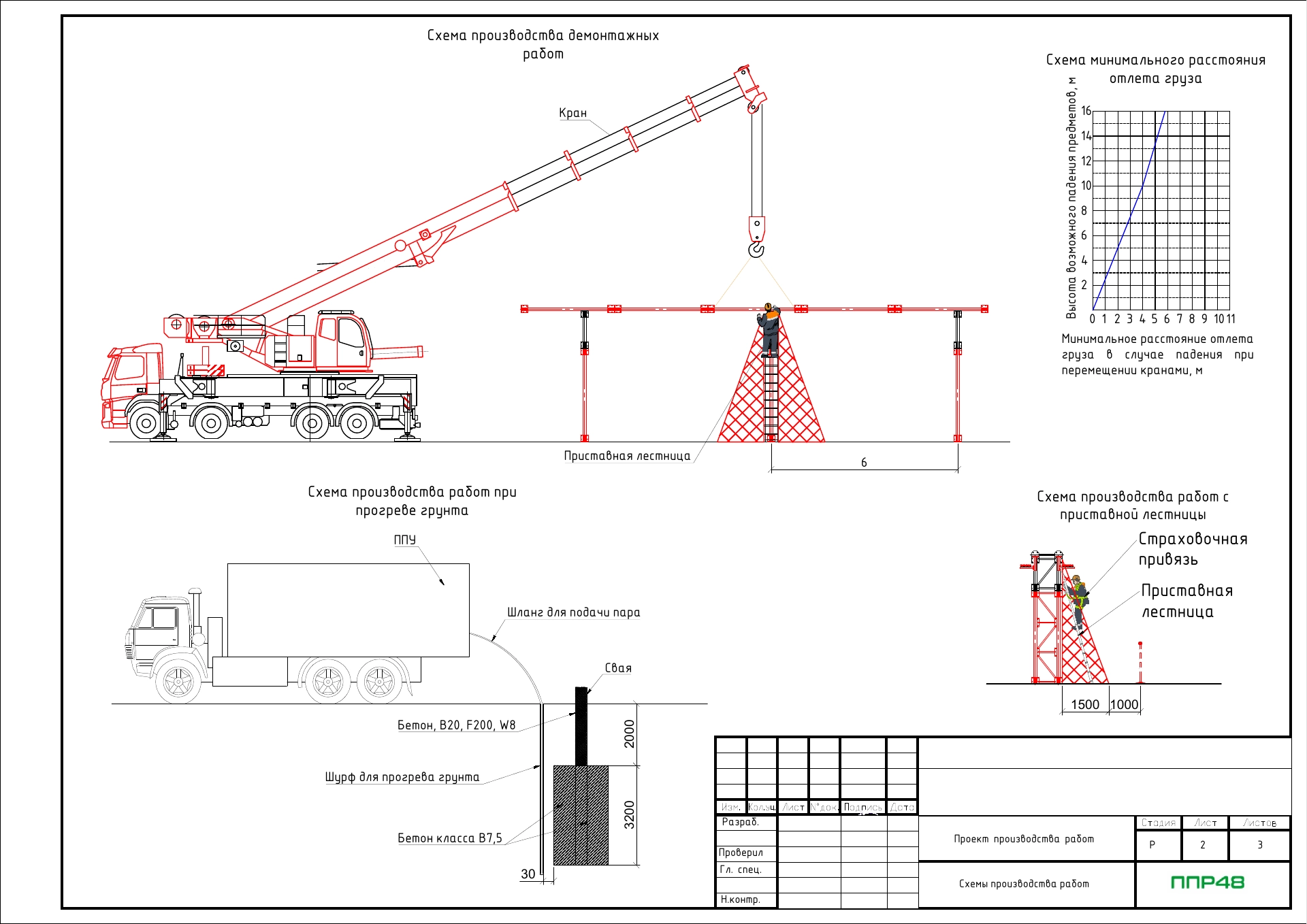

• схемы размещения механизма и средств доступа;

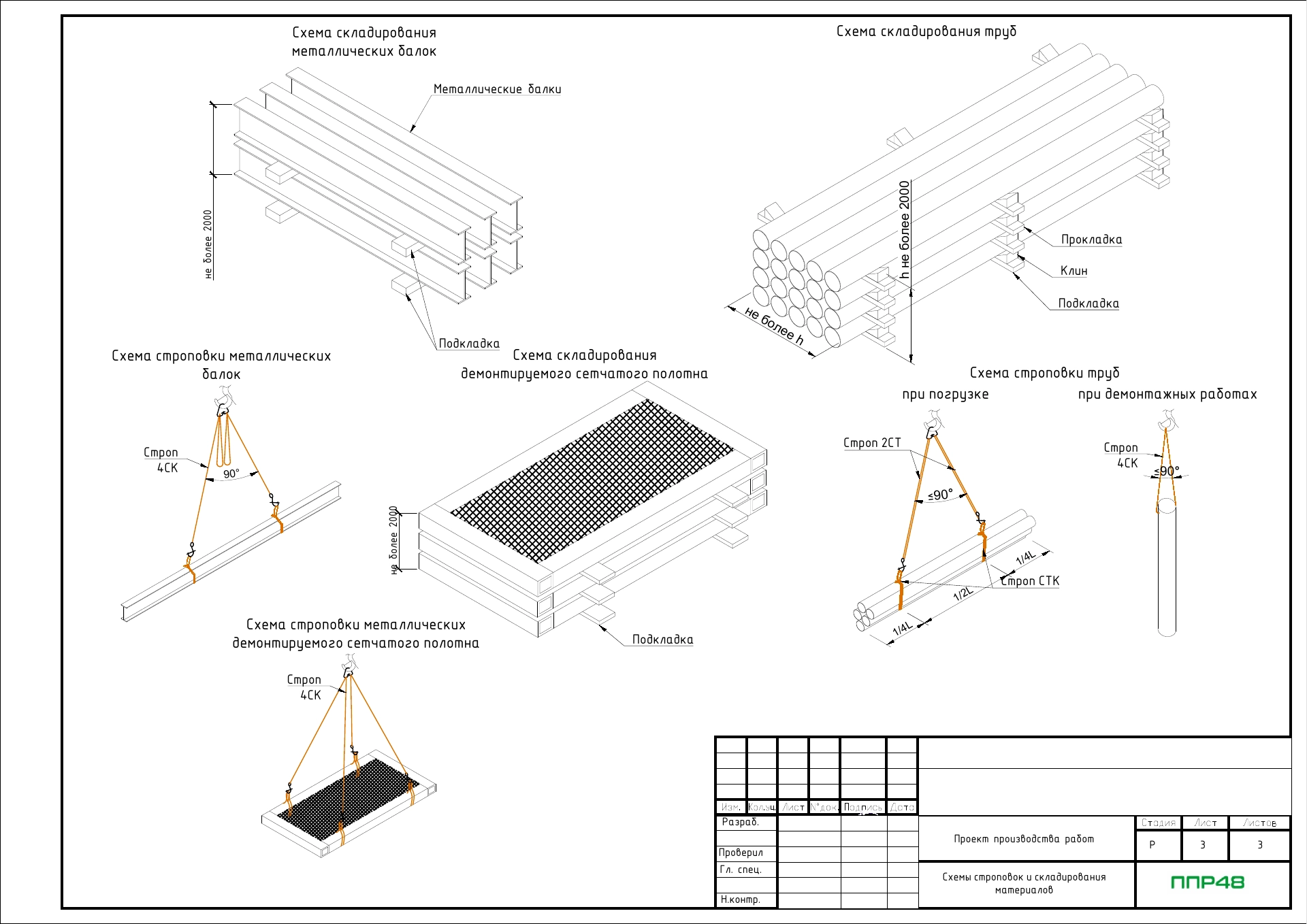

• листы строповки и временного складирования элементов.

Каждое обозначение связали с соответствующим текстовым требованием. Границы проектных зон показали одинаково на связанных схемах, чтобы их можно было проверить без разночтений.

Что получил заказчик после согласования графической части

Проверка и увязка решений

При проверке проекта мы сопоставили:

• опасные и рабочие зоны;
• радиусы механизма;
• марки грузозахватных приспособлений;
• размеры складируемых элементов;
• ссылки на исходные планы.

Отдельно проконтролировали единообразие терминов, чтобы газопровод, воздушная линия и демонтируемая защита не смешивались в обозначениях.

Финализация и результат

После рассмотрения замечаний обновили затронутые схемы и пункты пояснительной записки. Итоговый ППР показал заказчику, какие исходные ограничения учтены и где зафиксировано каждое проектное решение. Комплект подготовлен для утверждения и взаимодействия с техническими службами, отвечающими за безопасную эксплуатацию обеих коммуникаций. Согласующим сторонам не требуется восстанавливать логику по отдельным исходникам: разрешительные условия, охранные зоны, положение механизма и схемы обращения с элементами собраны в одном проекте и связаны общей системой обозначений.
