Как подготовили схему движения на период строительства

С чего началась разработка двухэтапной схемы

Исходный материал представлял собой генеральный план территории с двумя многоквартирными домами, существующими проездами и меняющейся границей участка. Мы уточнили, какие зоны относятся к каждому этапу, сопоставили направления движения, места въезда и действующие ограничения. Это позволило отделить постоянную обстановку от решений, которые требовалось показать только на период строительства.

Формирование состава и структуры схемы

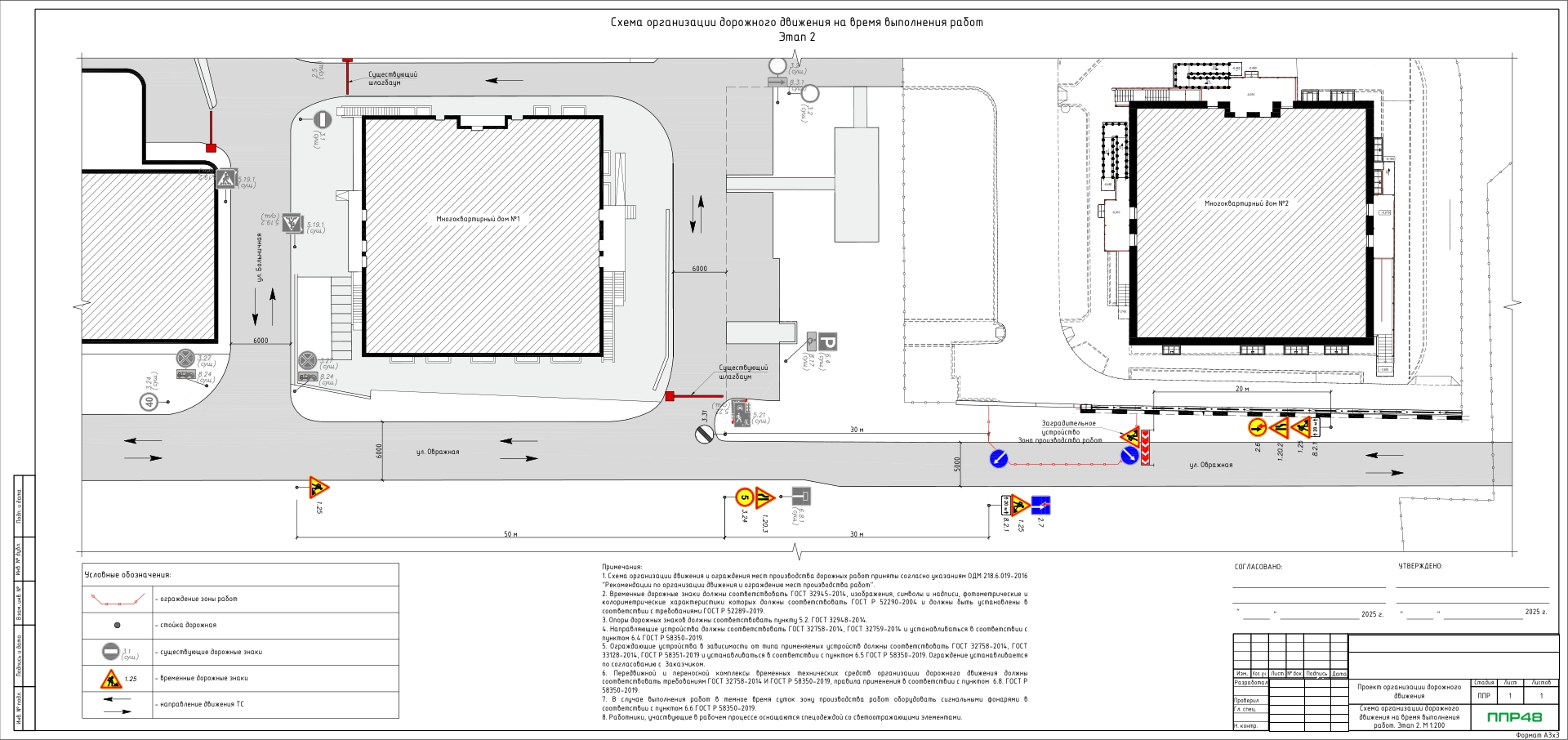

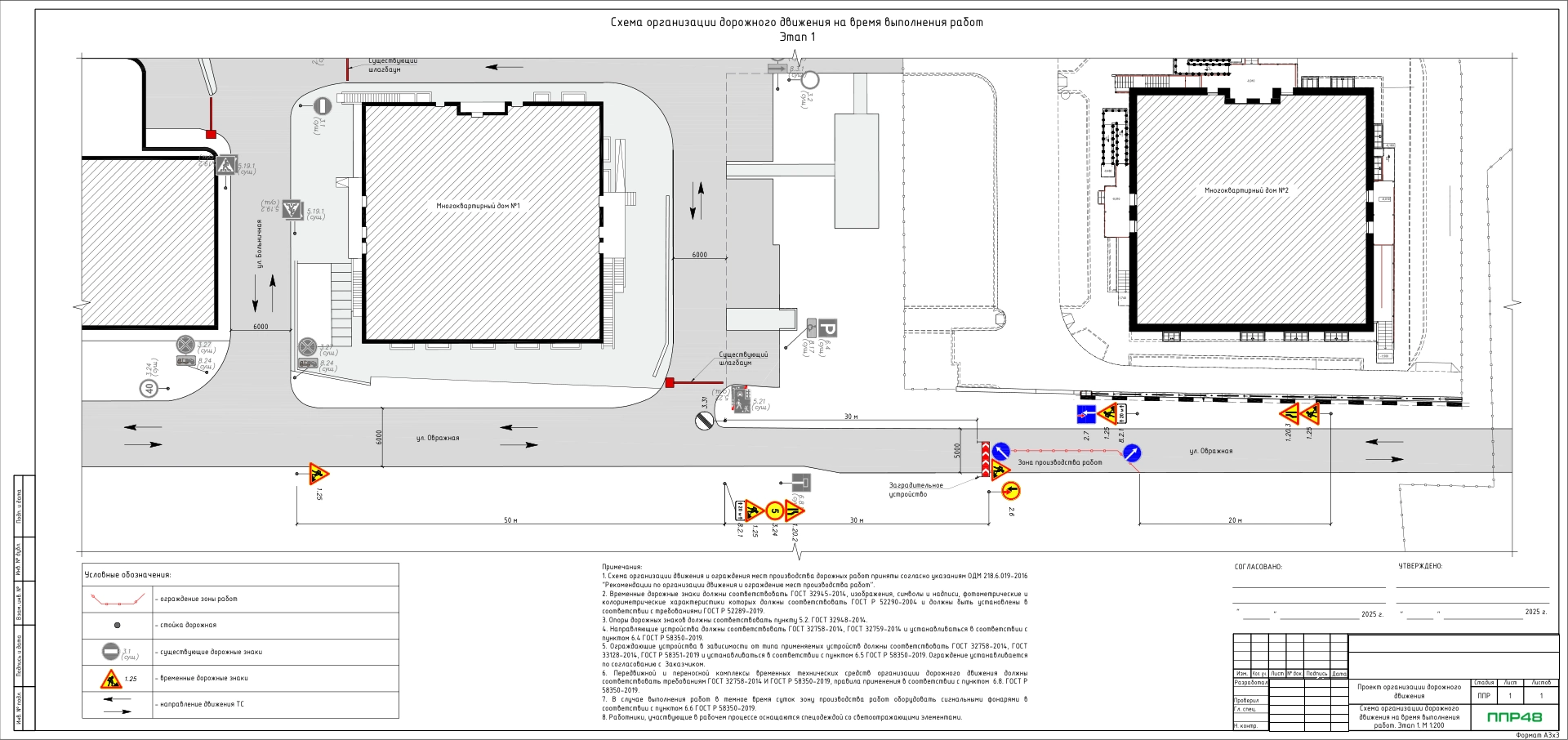

Состав проекта сформировали вокруг двух графических листов. На каждом сохранили одинаковую основу, но изменили положение:

• ограждений;
• временных знаков;
• направляющих устройств в соответствии с этапом.

Условные обозначения, примечания и ссылки на нормативные требования привели к единой системе, чтобы схемы можно было рассматривать последовательно и без дополнительных пояснений.

Как проверка связала знаки, ограждения и маршруты

Проверка и увязка решений

Перед выпуском мы проверили:

• расстояния установки знаков;
• читаемость маршрутов;
• границы рабочих зон;
• взаимное расположение временных средств организации движения.

Отдельно сверили, чтобы обозначения на плане точно соответствовали легенде, а одинаковые элементы имели единое графическое оформление на обоих этапах. Адресные и технические данные сопоставили со штампами исходного комплекта.

Финализация и результат

После внутренней проверки замечания распределили между двумя листами и внесли синхронно. Заказчик получил компактную схему ОДД, в которой изменения обстановки показаны по этапам, а каждое проектное решение связано с конкретным участком генерального плана. Такой формат упростил согласование документа и позволил быстро определить, какой лист необходимо актуализировать при изменении границ площадки. Реестр проверок также зафиксировал соответствие между этапами, примечаниями, условными обозначениями и исходной подосновой, использованной при подготовке графической части.
