Как мы спроектировали каркас экипировочных устройств тепловозов: расчёты, узлы, защита
Технология работ
Состав раздела КМ для экипировочных устройств

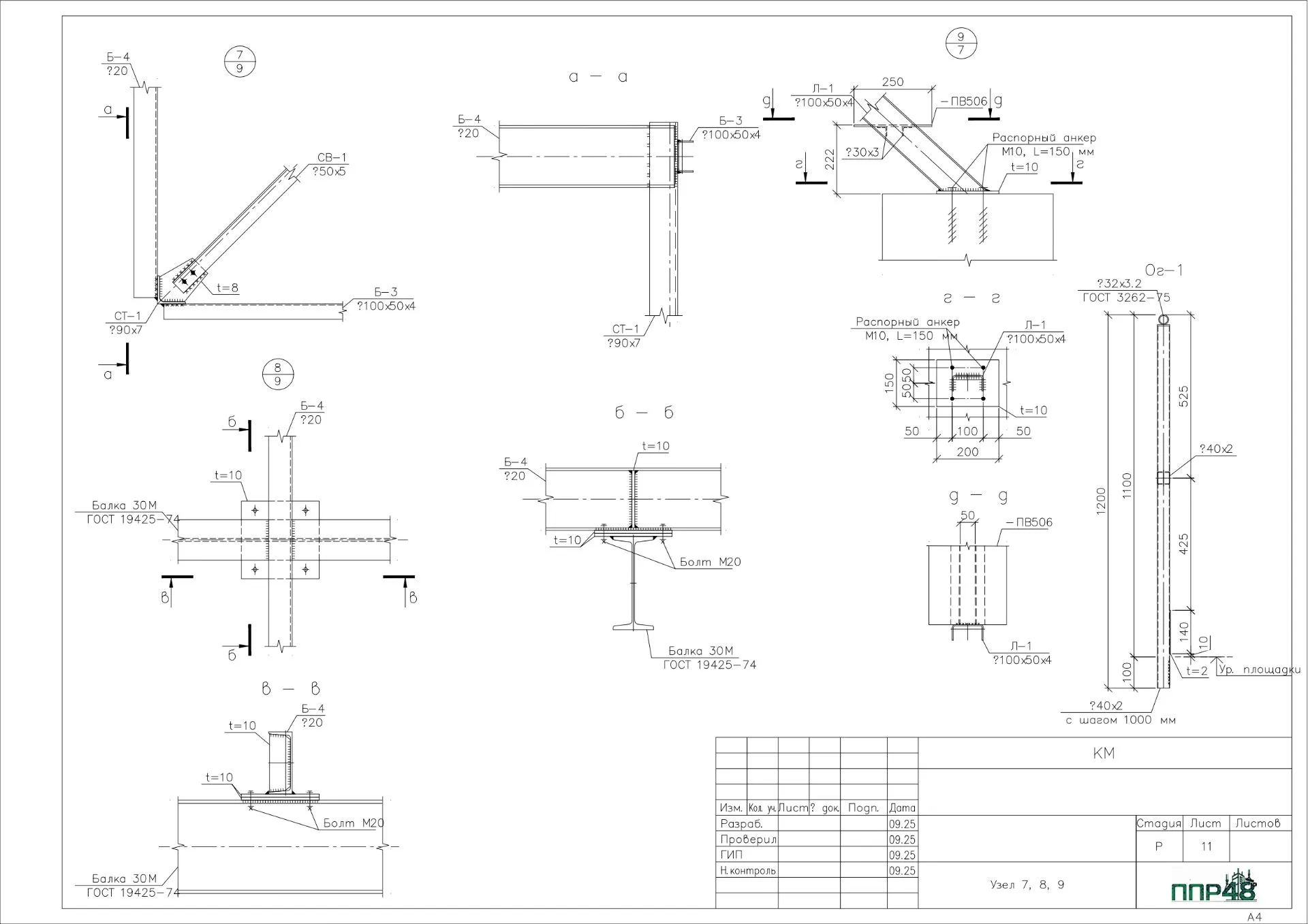

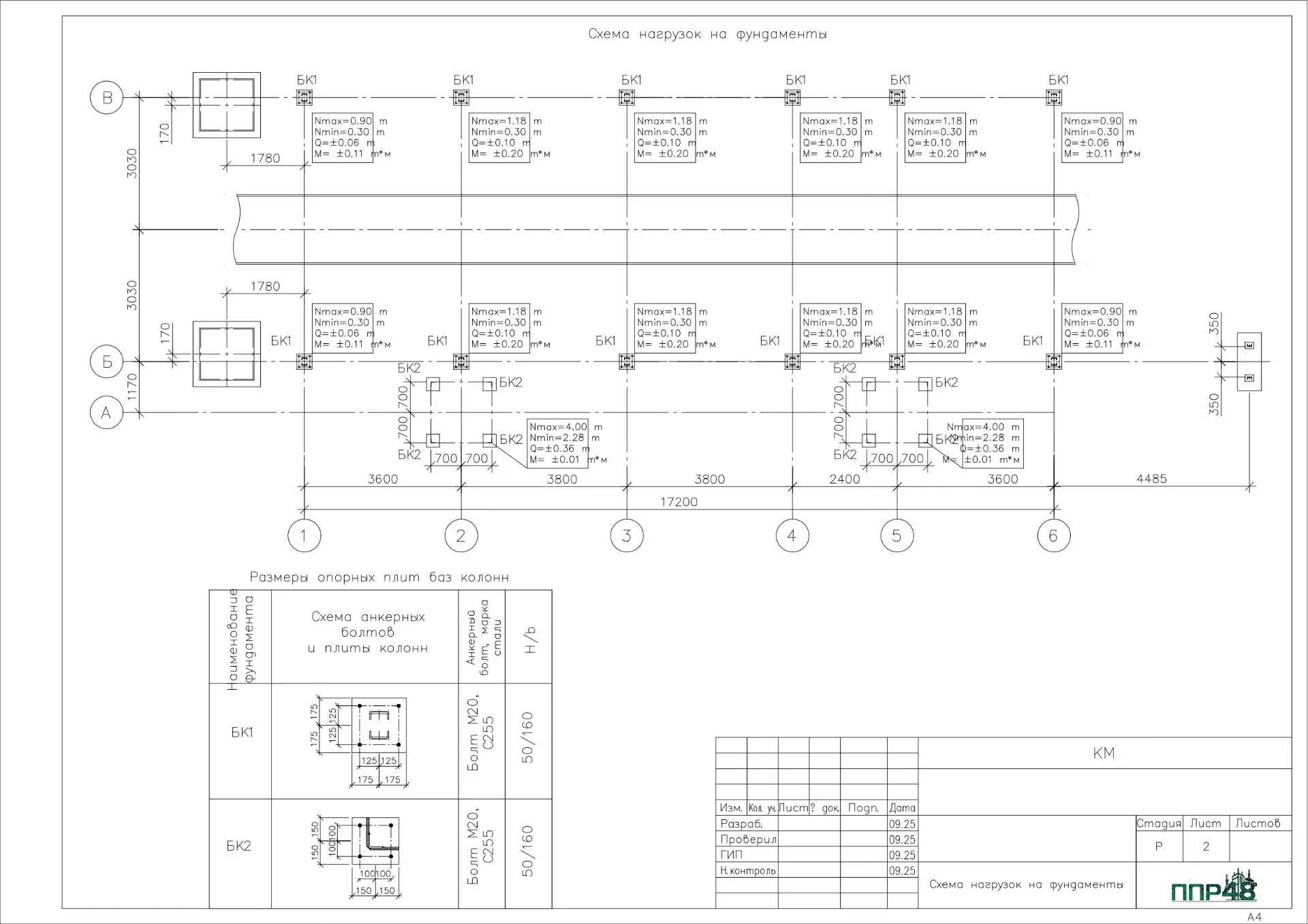

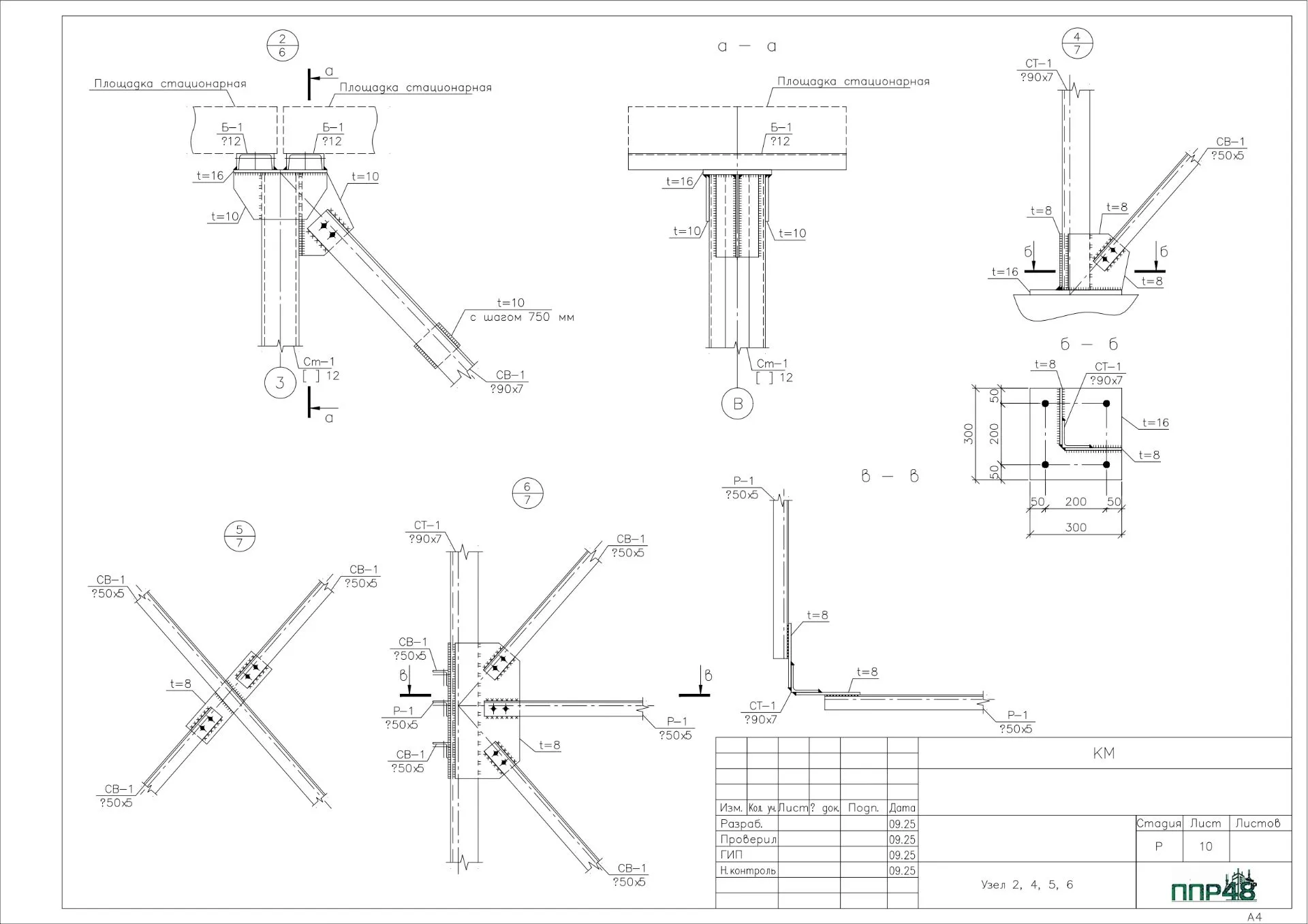

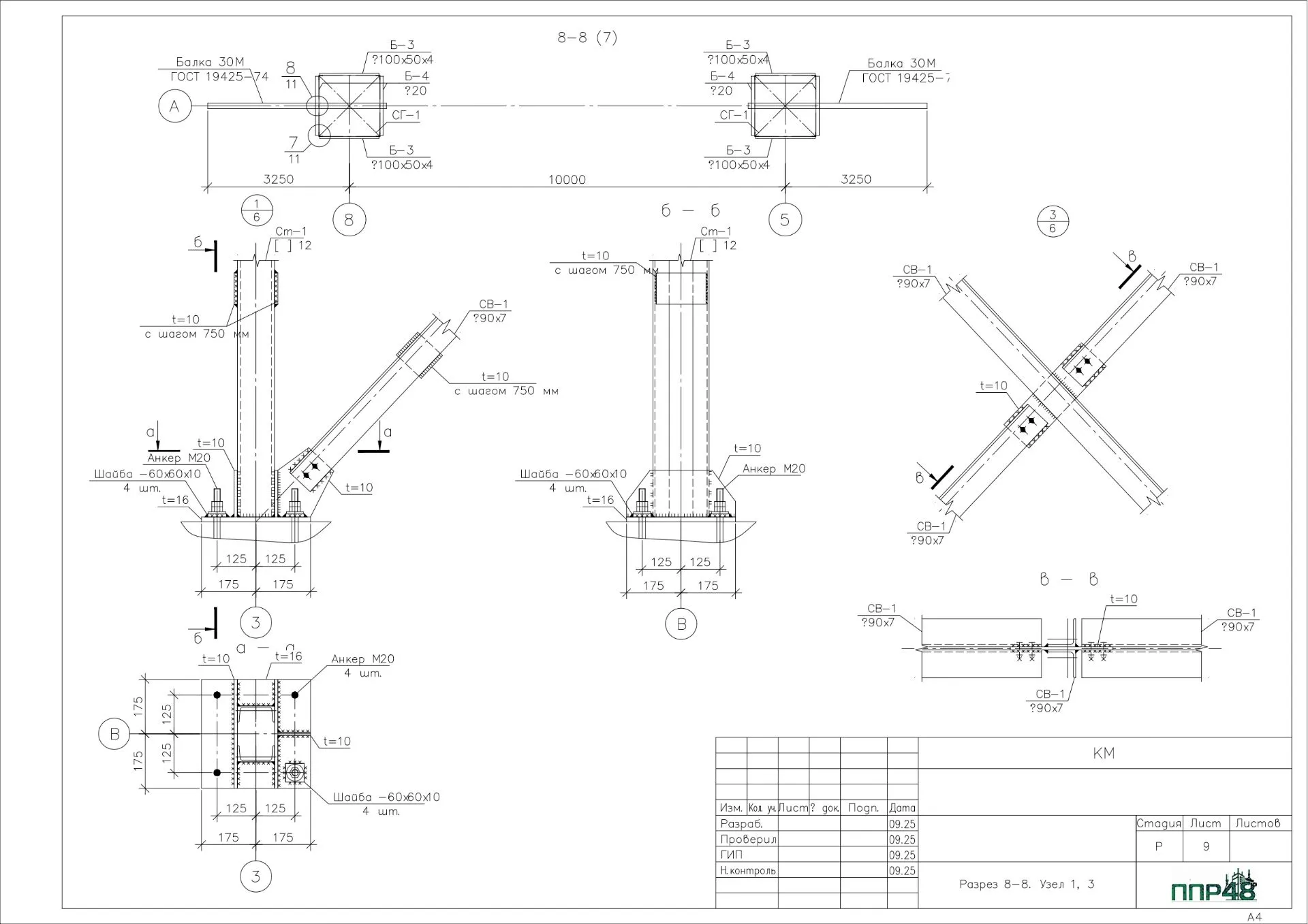

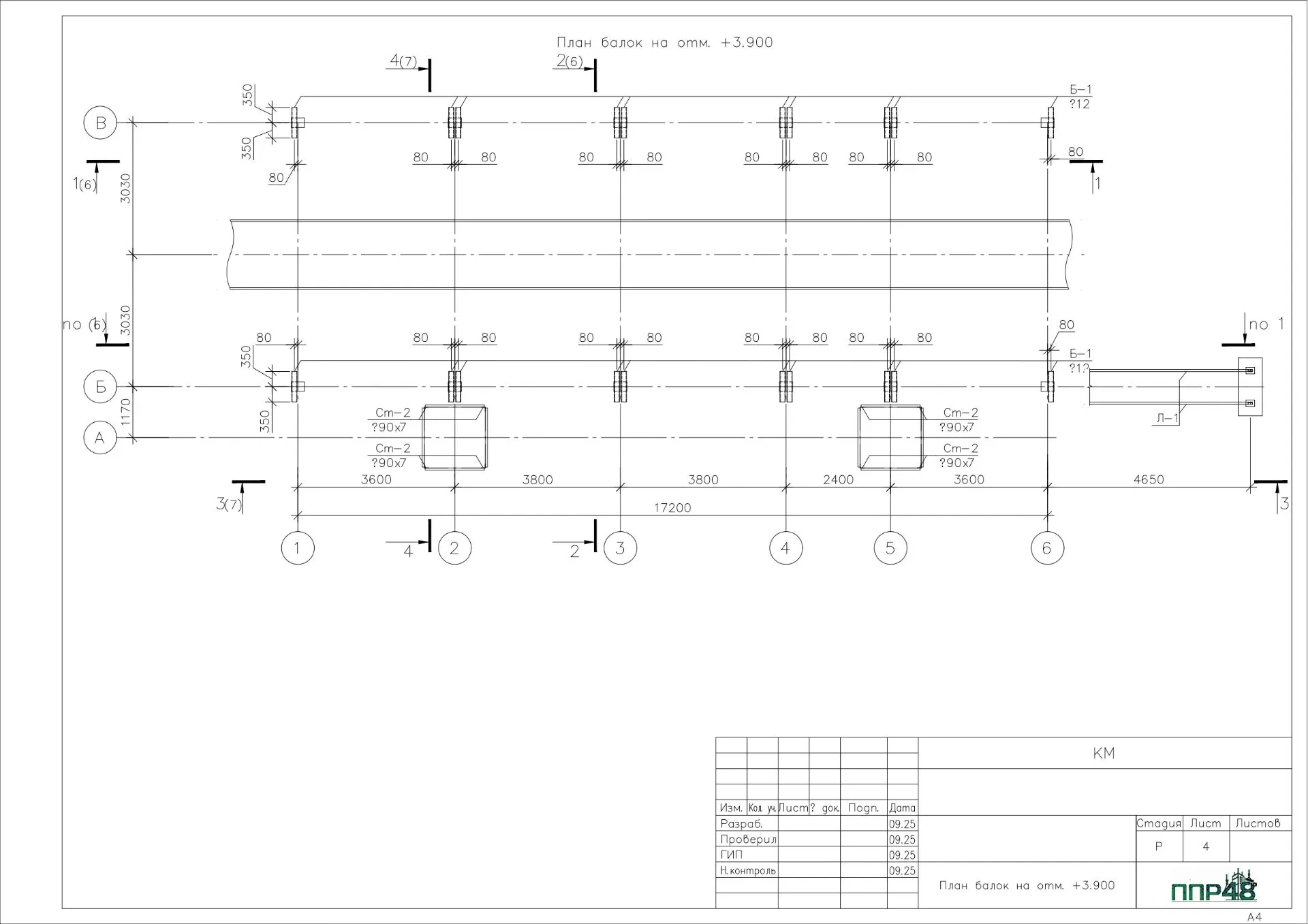

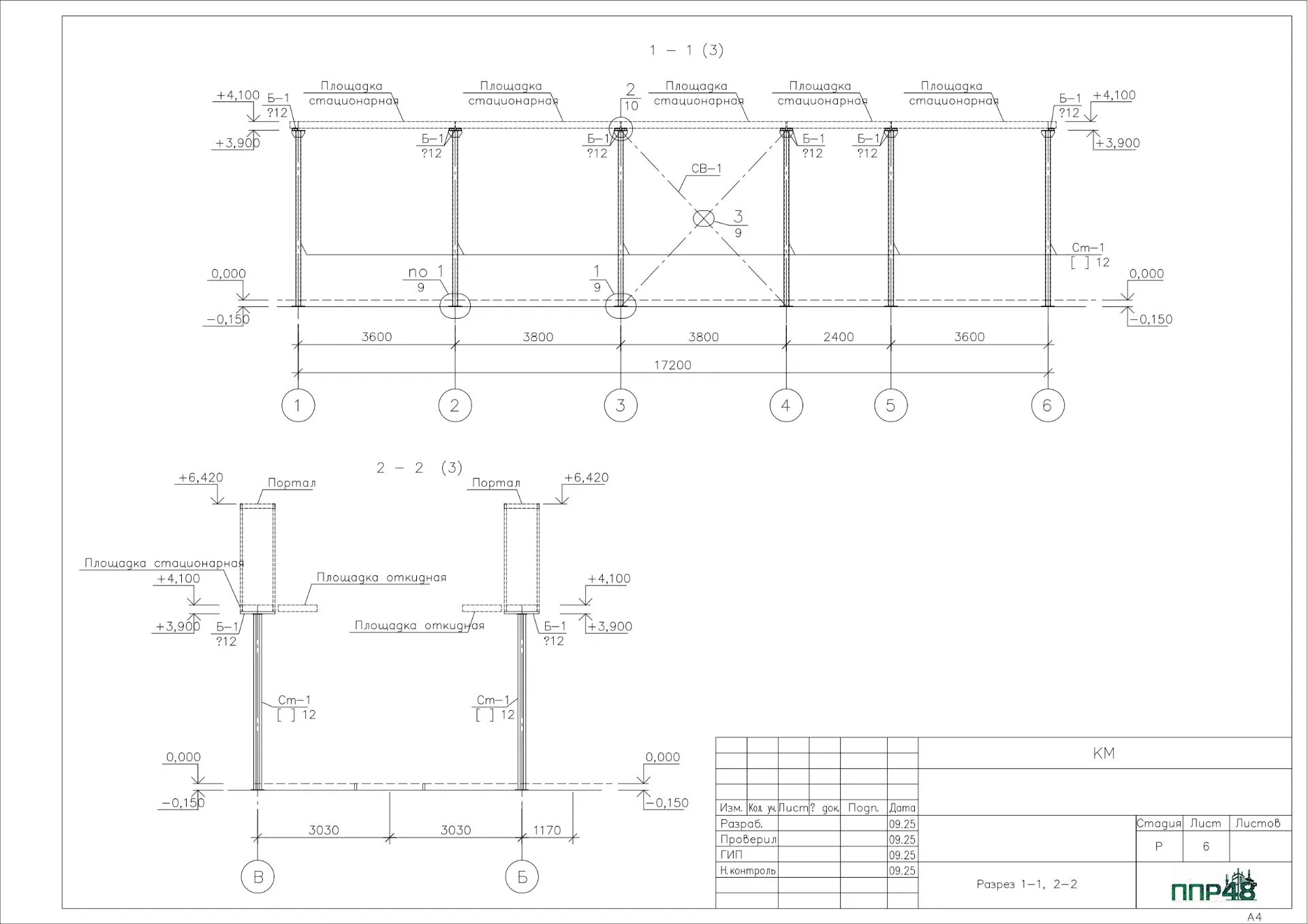

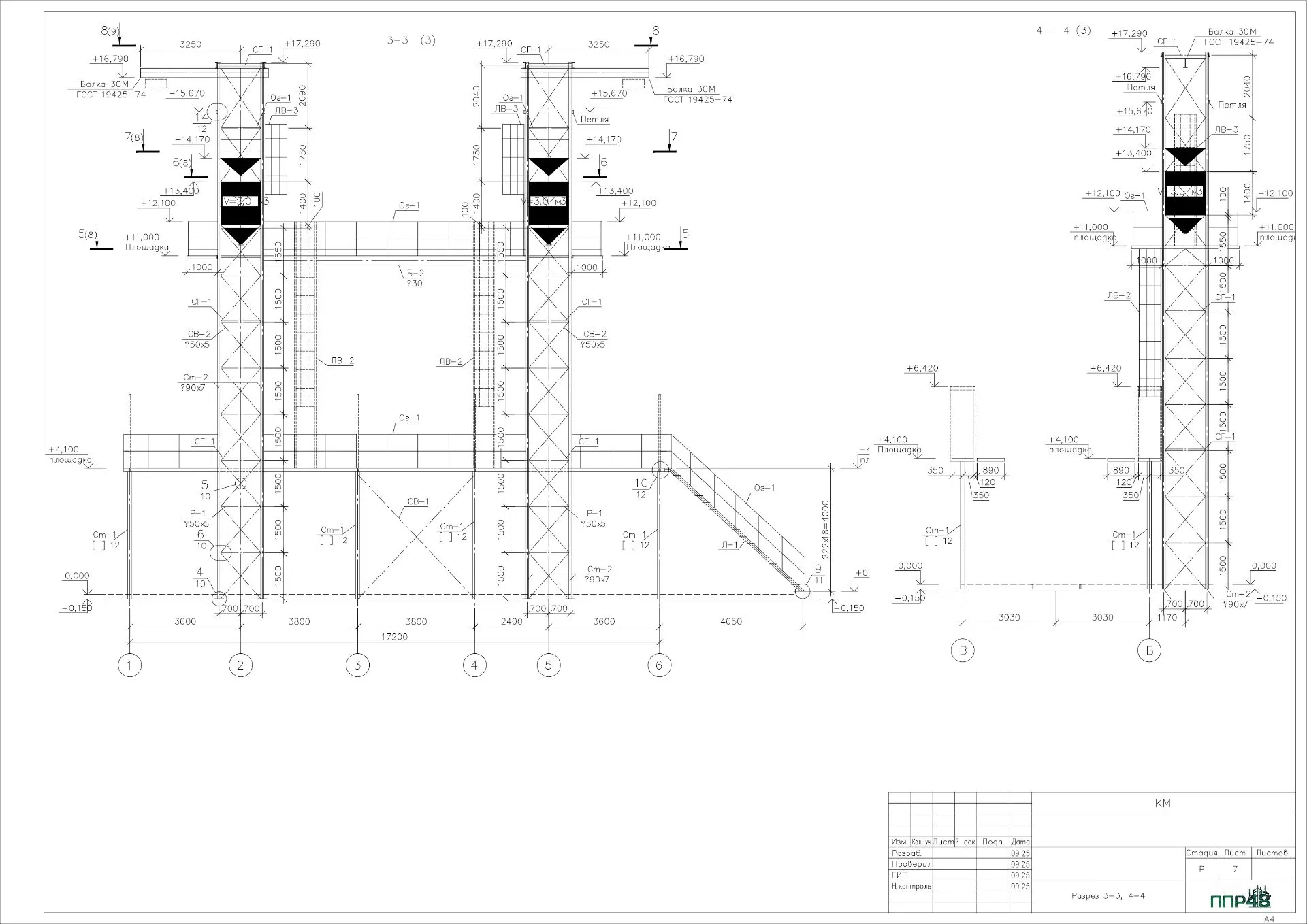

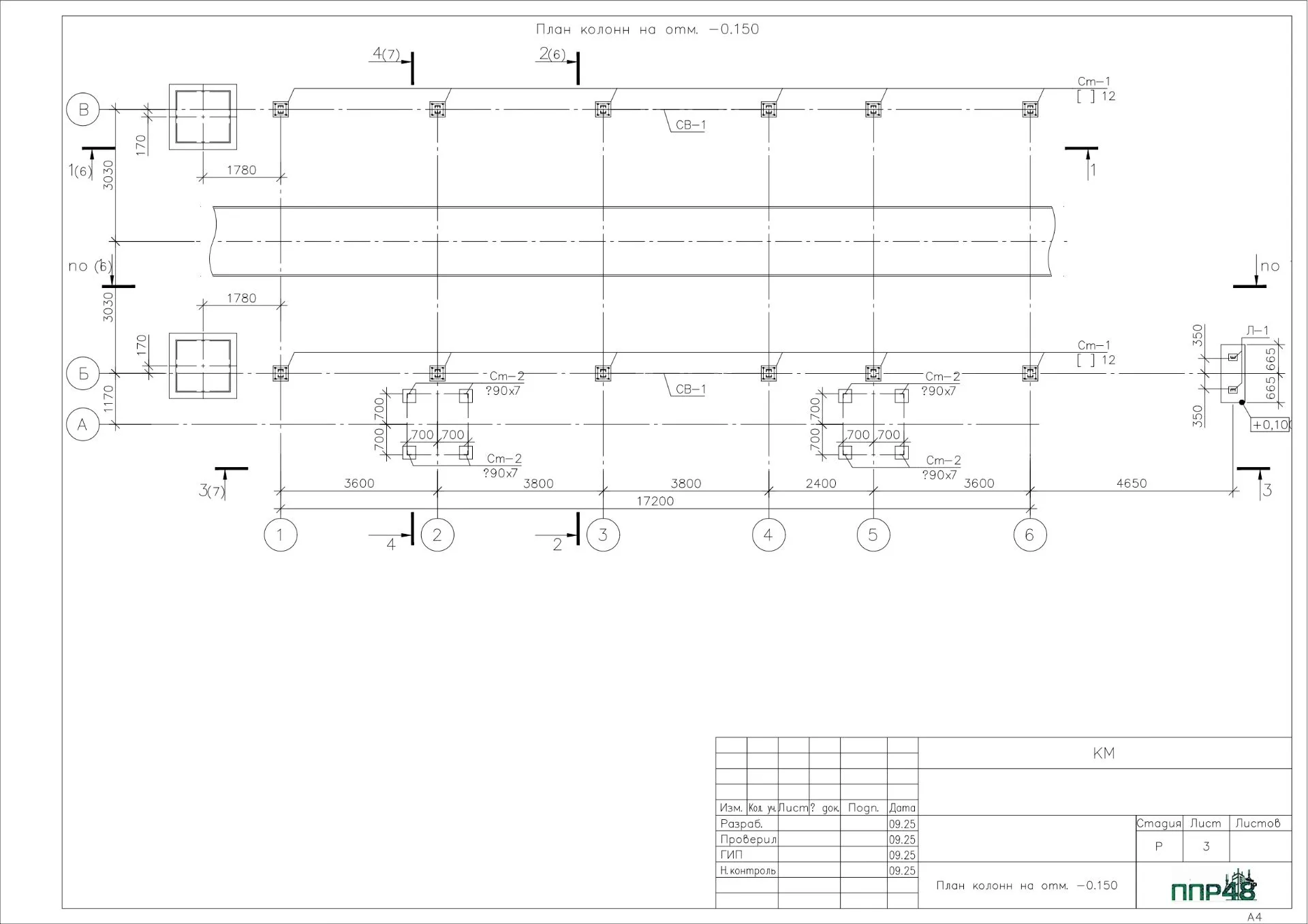

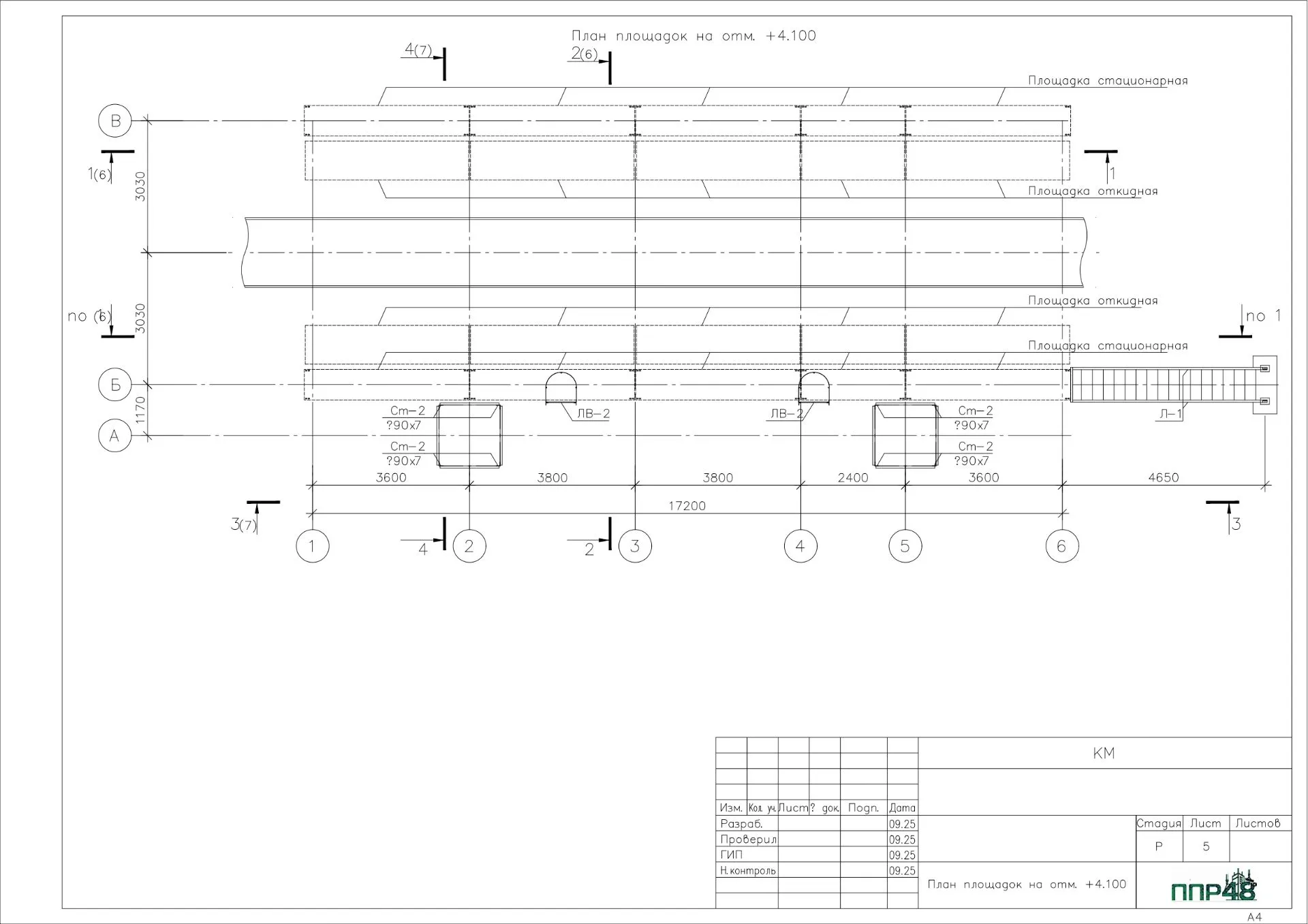

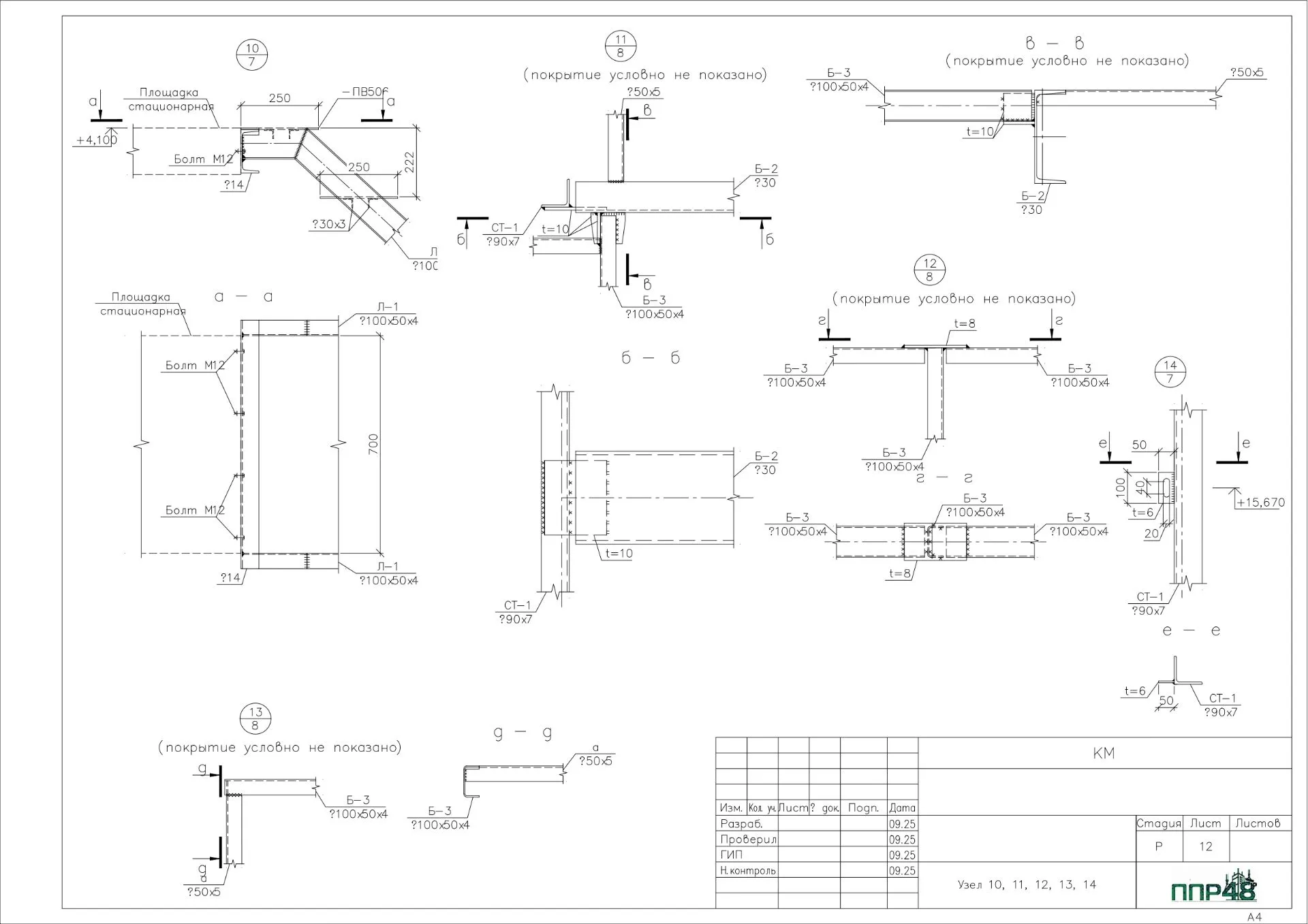

Раздел «Конструкции металлические» (КМ) для экипировочных устройств тепловозов включает полный комплект рабочей документации. Каркас сооружения представляет собой пространственную конструкцию прямоугольной формы в плане с размерами 1,4×1,4 метра и высотой +17,290. Из предоставленных материалов был выбран наиболее оптимальный вариант с учётом прочностных характеристик, коррозионной стойкости и экономической целесообразности. Выполнены расчёты ветровых нагрузок, снеговой нагрузки, температурных воздействий и динамических нагрузок от работы оборудования. В комплект документации входят схемы расположения элементов, разрезы и детальные узлы стыковки металлических конструкций с железобетонным основанием. Особое внимание уделено прочности соединений и устойчивости стоек под действием комплекса нагрузок. Проектом предусмотрена антикоррозионная защита всех металлических элементов.
Результаты проектирования
Специалисты ППР48 подготовили качественную документацию КМ, обеспечивающую надёжность и долговечность экипировочных устройств для тепловозов. Тщательный подбор материалов и точные расчёты всех видов нагрузок позволили создать оптимальную пространственную конструкцию каркаса. Детальные схемы, разрезы и узлы стыковки с железобетонным основанием обеспечили корректный монтаж и беспроблемную стыковку элементов на площадке. Расчёты подтвердили соответствие конструкции требованиям по прочности и устойчивости при воздействии ветра, снега, температурных перепадов и динамических нагрузок. Оптимизация конструктивных решений позволила сократить время монтажа без снижения качества. Заказчик получил полный комплект чертежей, гарантирующих безопасную и долговечную эксплуатацию сооружения.
