Подготовили ППР на устройство инженерного коллектора

Как мы уточнили содержание ППР для коллектора

Исходное название определяло устройство коллектора, поэтому до разработки мы уточнили его назначение, границы и состав проектных участков. Затем проанализировали план трассы, продольные профили, проектные отметки, камеры и места подключения, а также сведения о существующих коммуникациях и ограничениях территории. Все расхождения зафиксировали в перечне вопросов заказчику.

Формирование состава документа

По подтверждённым данным сформировали состав ППР. В документ включили:

• пояснительную записку;
• ситуационную привязку;
• деление на характерные участки;

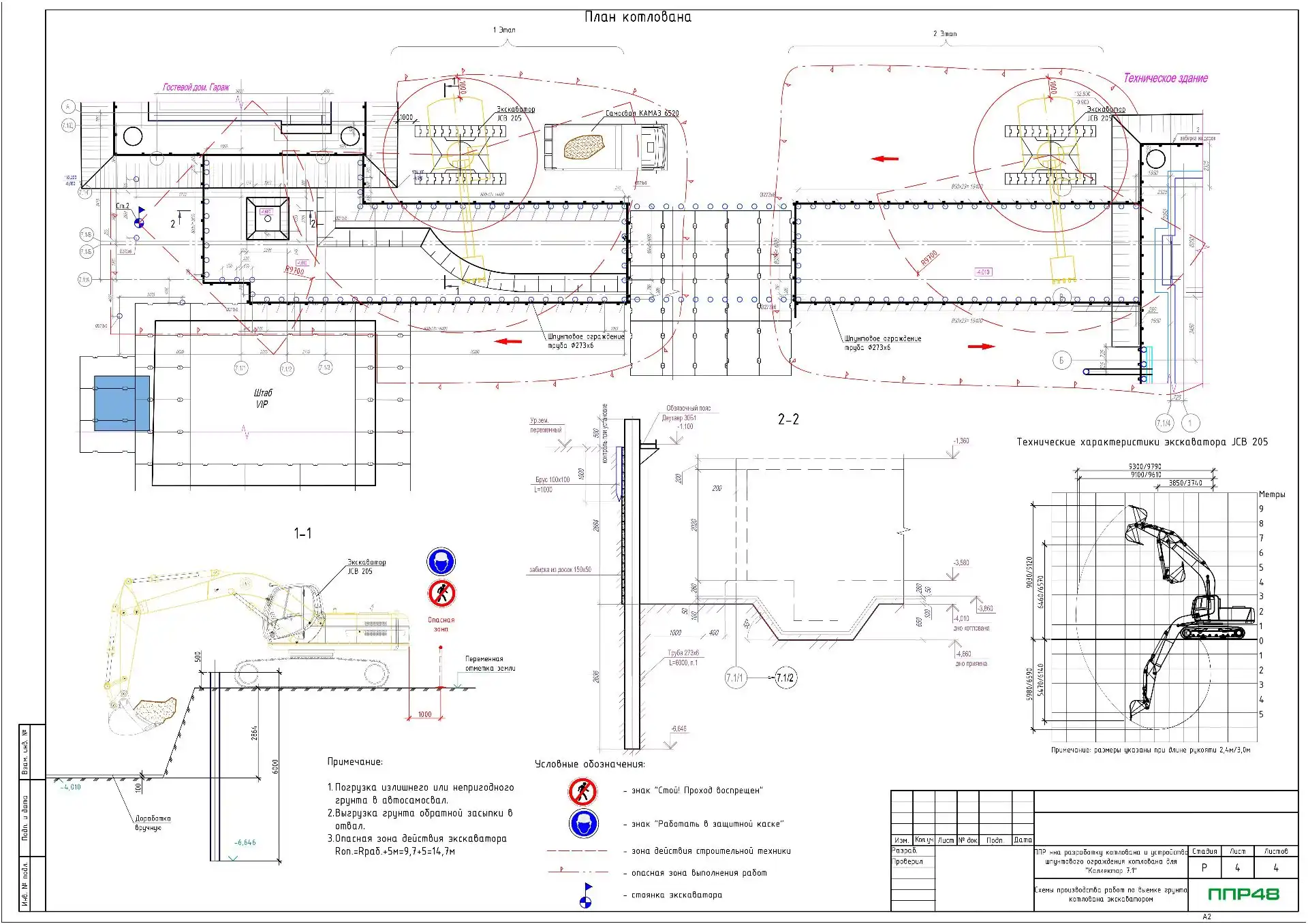

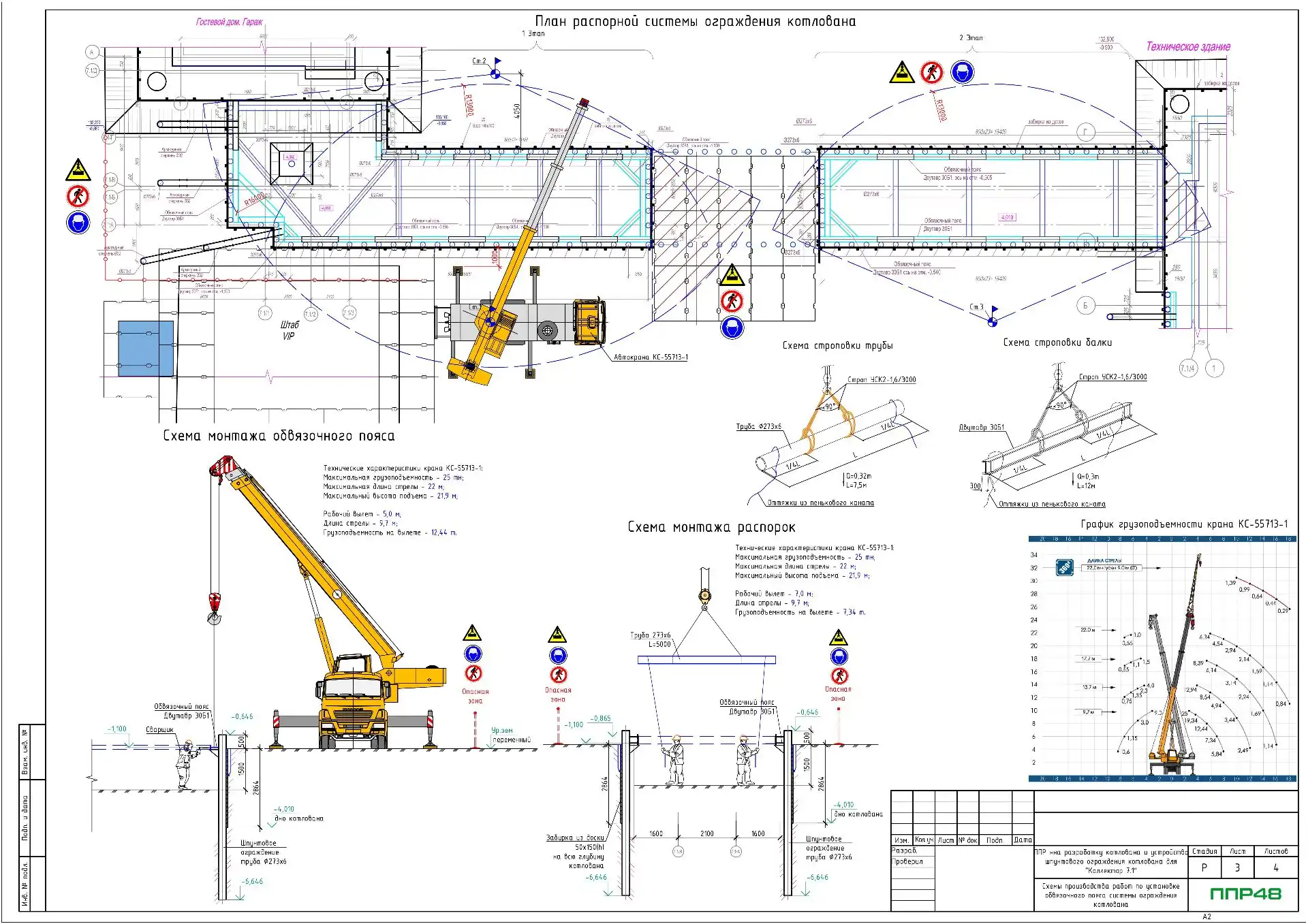

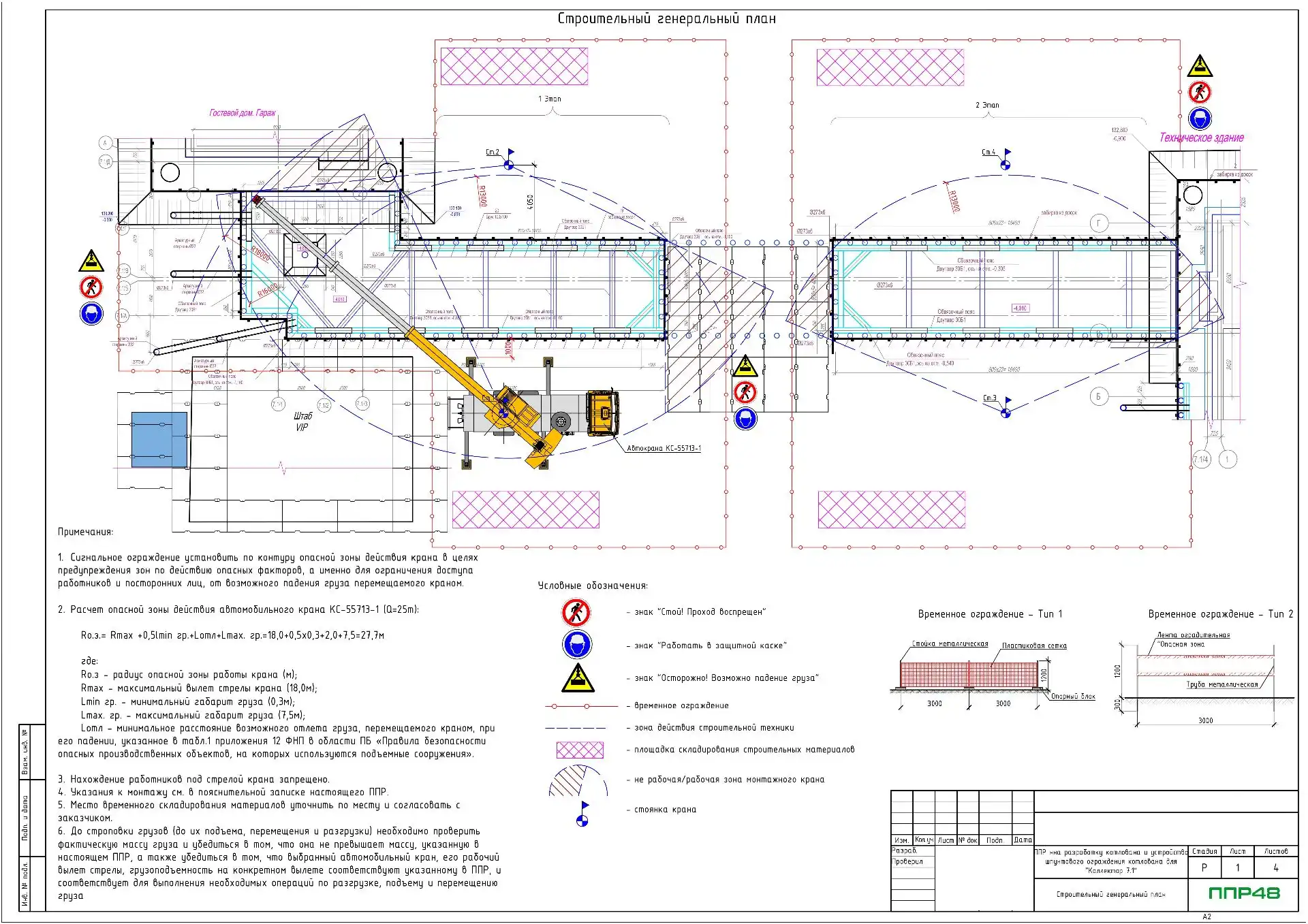

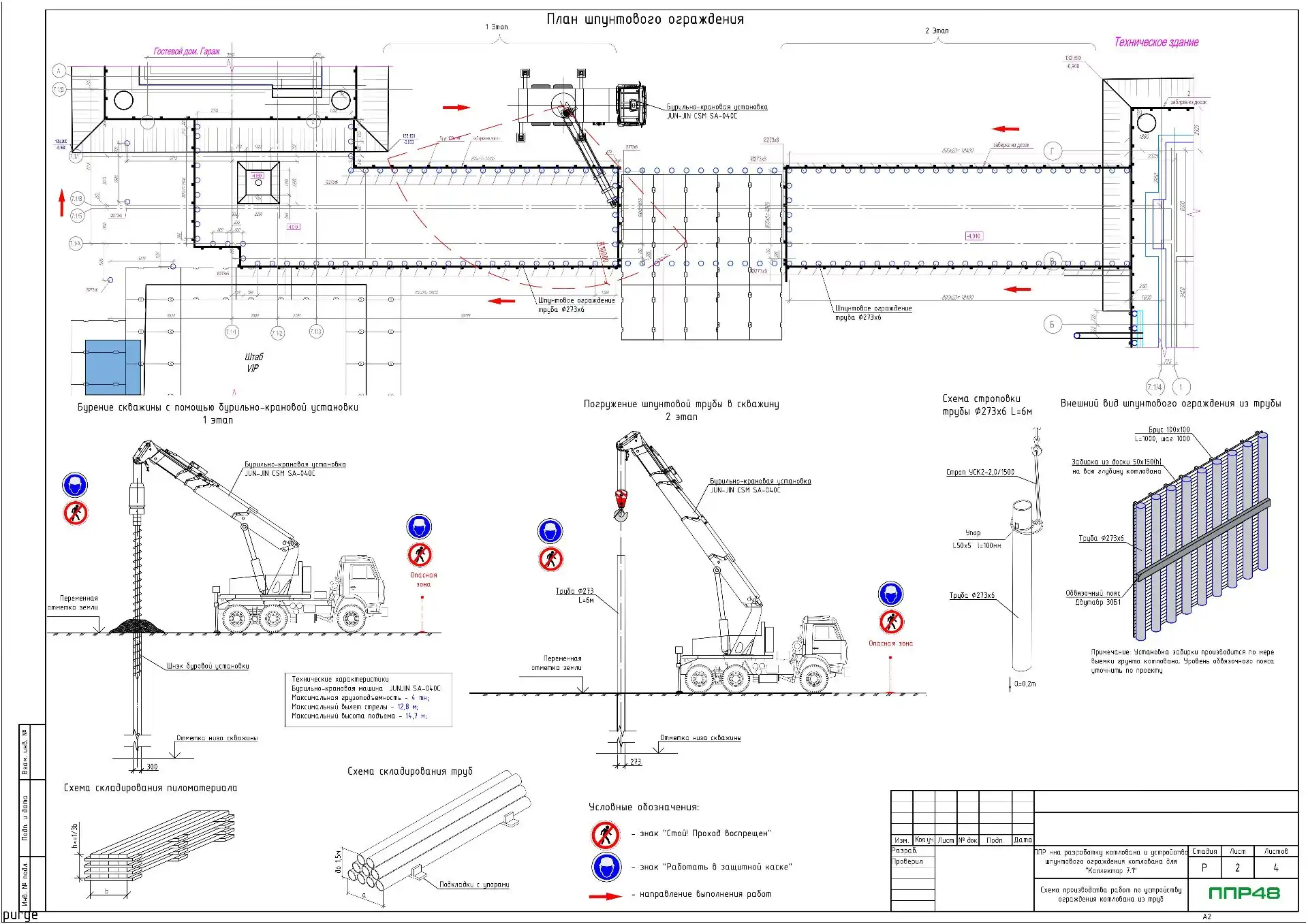

• графические схемы;
• требования к временной организации площадки;
• геодезическому контролю и документированию результатов.

Для пересечений, камер и подключений предусмотрели отдельные фрагменты с прямыми ссылками на рабочую документацию. Отдельно закрепили перечень исходных разрешений, подтверждаемых параметров и контрольных записей для каждого типа проектного участка.

Что заказчик получил после внутренней проверки документа

Увязка обозначений и требований

Перед выпуском мы связали обозначения на схемах с текстовыми разделами и перечнем листов. Инженеры сверили:

• трассу;
• отметки;
• наименования элементов;
• границы участков;
• исходные ссылки.

Требования к контролю оформили как конкретные проверяемые пункты, чтобы разные подразделения заказчика могли рассматривать проект по единой логике.

Внутренняя проверка и финализация

После внутреннего рецензирования передали комплект на согласование, обработали комментарии и обновили связанные материалы. Историю изменений сохранили, а чистовую редакцию подготовили в DOCX и PDF. Заказчик получил структурированный ППР по коллектору, пригодный для утверждения и последующей точечной корректировки при изменении исходной документации. Сквозная нумерация схем помогла проследить изменения и повторно проверить только решения, которых коснулись замечания согласующих специалистов заказчика на всех этапах.
