Подготовили ППР на устройство металлокаркаса навеса
Какие данные определили структуру проекта навеса
Проектирование начали с анализа планов и разрезов навеса, схем металлического каркаса, ведомости элементов, проектных отметок и узлов соединений. Мы также проверили сведения об опорных конструкциях, массах укрупнённых элементов, доступных механизмах и границах площадки. Такая проверка позволила определить, какие участки требуют отдельных схем и дополнительных исходных данных.
Анализ исходных данных
Изучили планы и разрезы навеса, схемы каркаса, ведомость элементов, отметки, узлы соединений, опорные конструкции, массы, механизмы и границы площадки. Это помогло выделить участки, требующие отдельных схем.
Формирование структуры ППР
Структуру ППР построили вокруг фактической конфигурации металлокаркаса. Общие требования к:
- исходному контролю;
- оснастке;
- геодезической основе;
- временной устойчивости;
- оформлению результатов
объединили в пояснительной записке.
Для отличающихся пролётов, опорных узлов и отметок подготовили самостоятельные фрагменты, связанные с соответствующими листами рабочей документации. Отдельным блоком закрепили исходные данные, которые должны быть подтверждены заказчиком до утверждения решений по характерным участкам каркаса.
Как мы связали металлокаркас с графической частью ППР
Увязка графики и текста

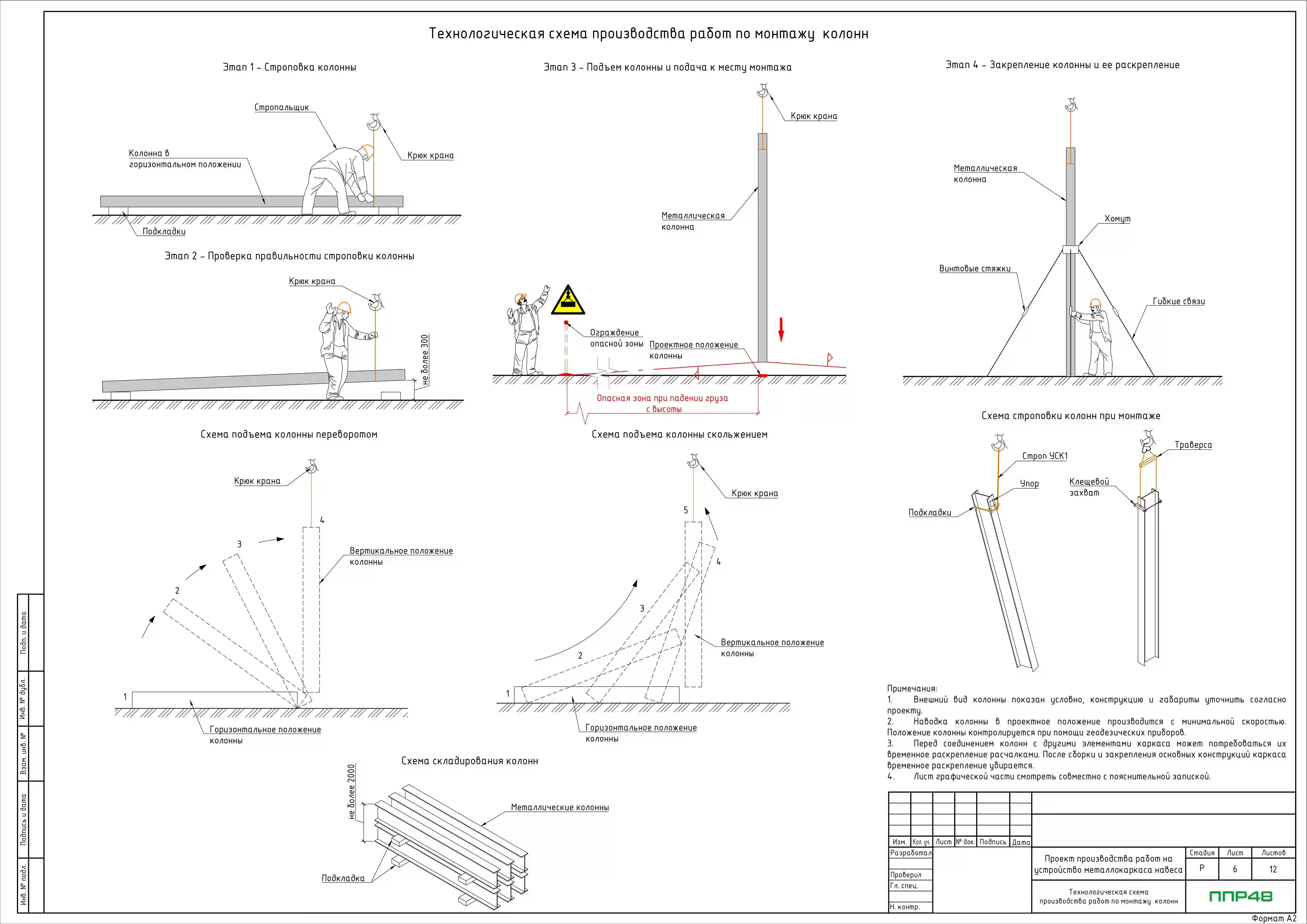

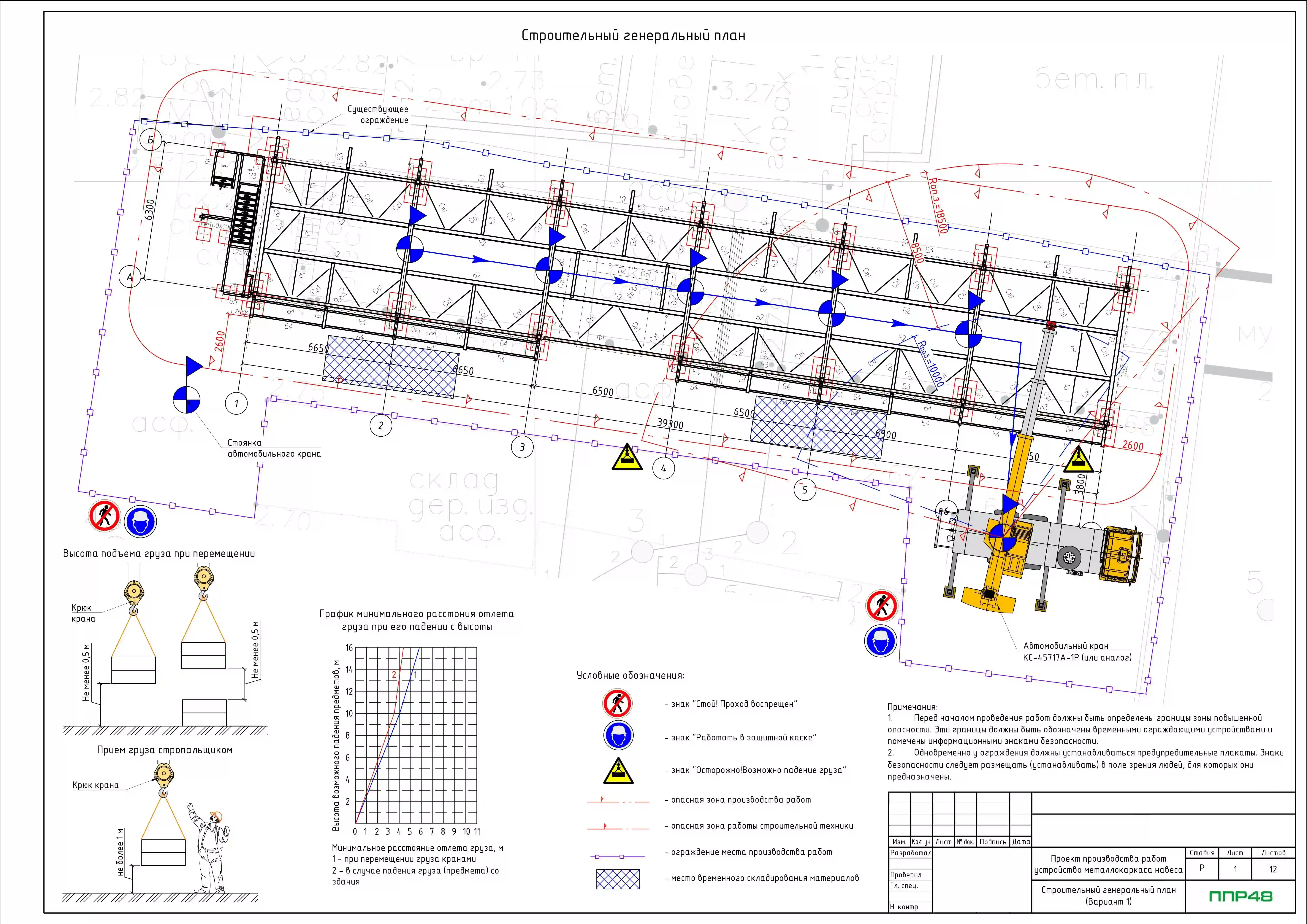

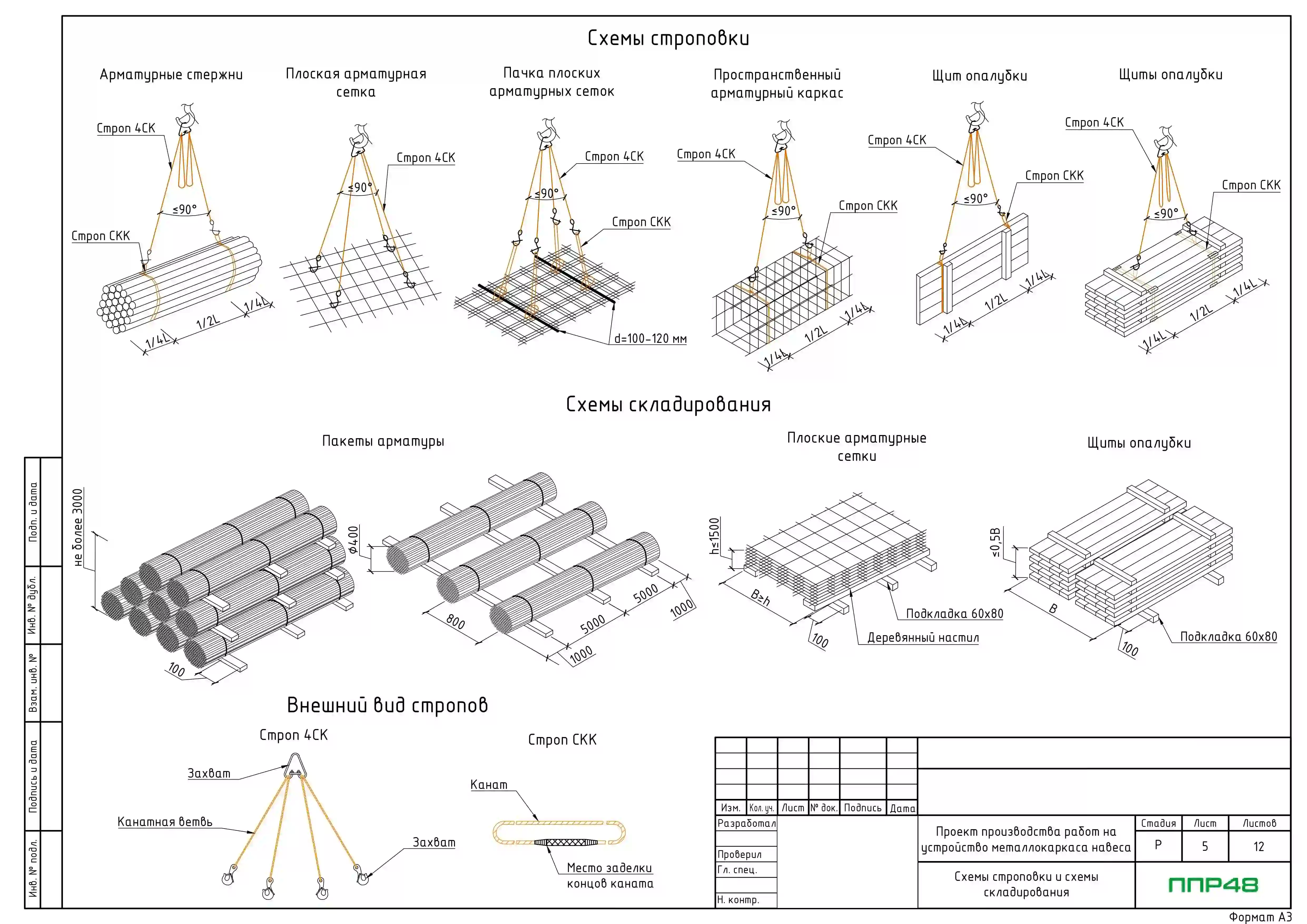

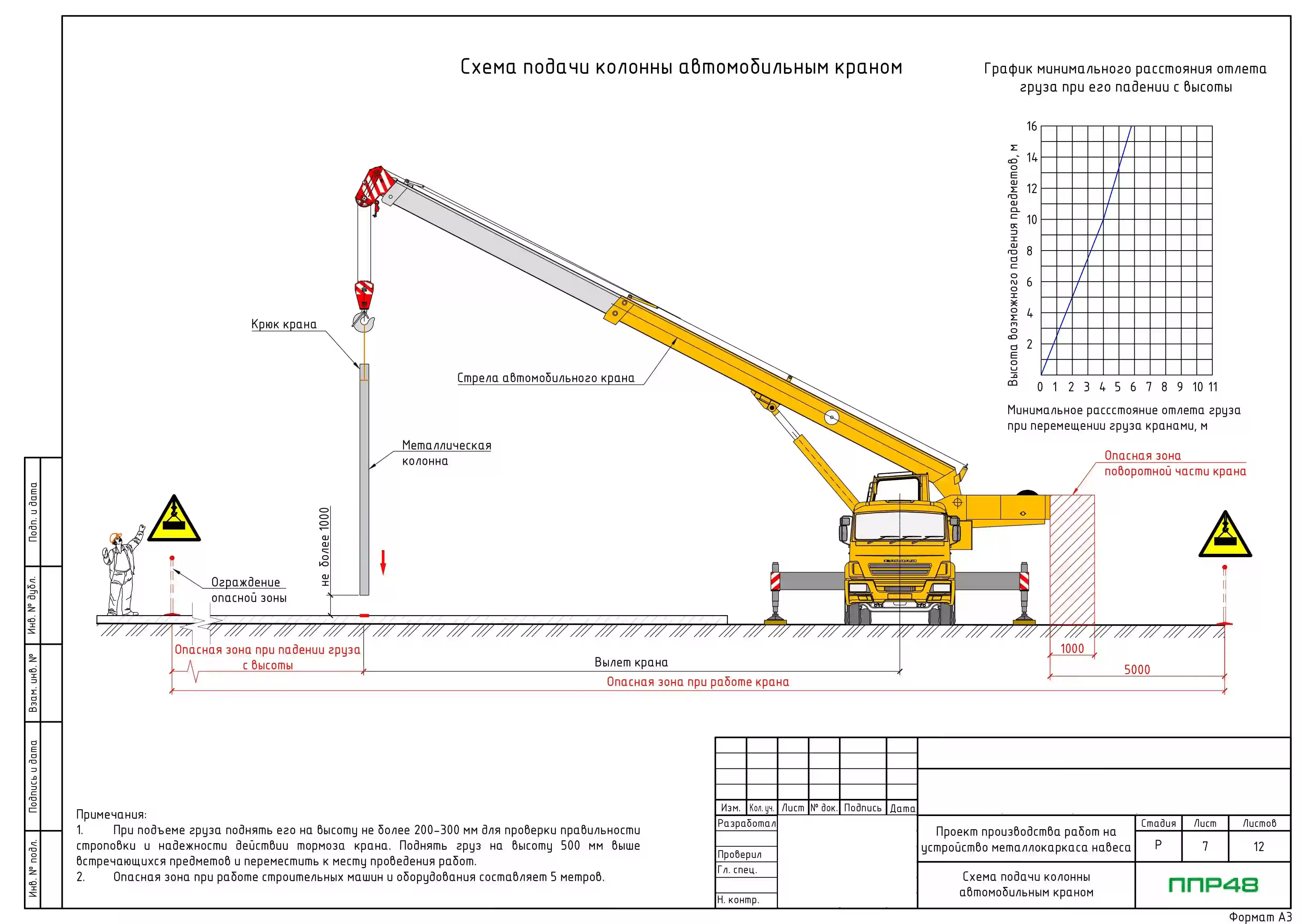

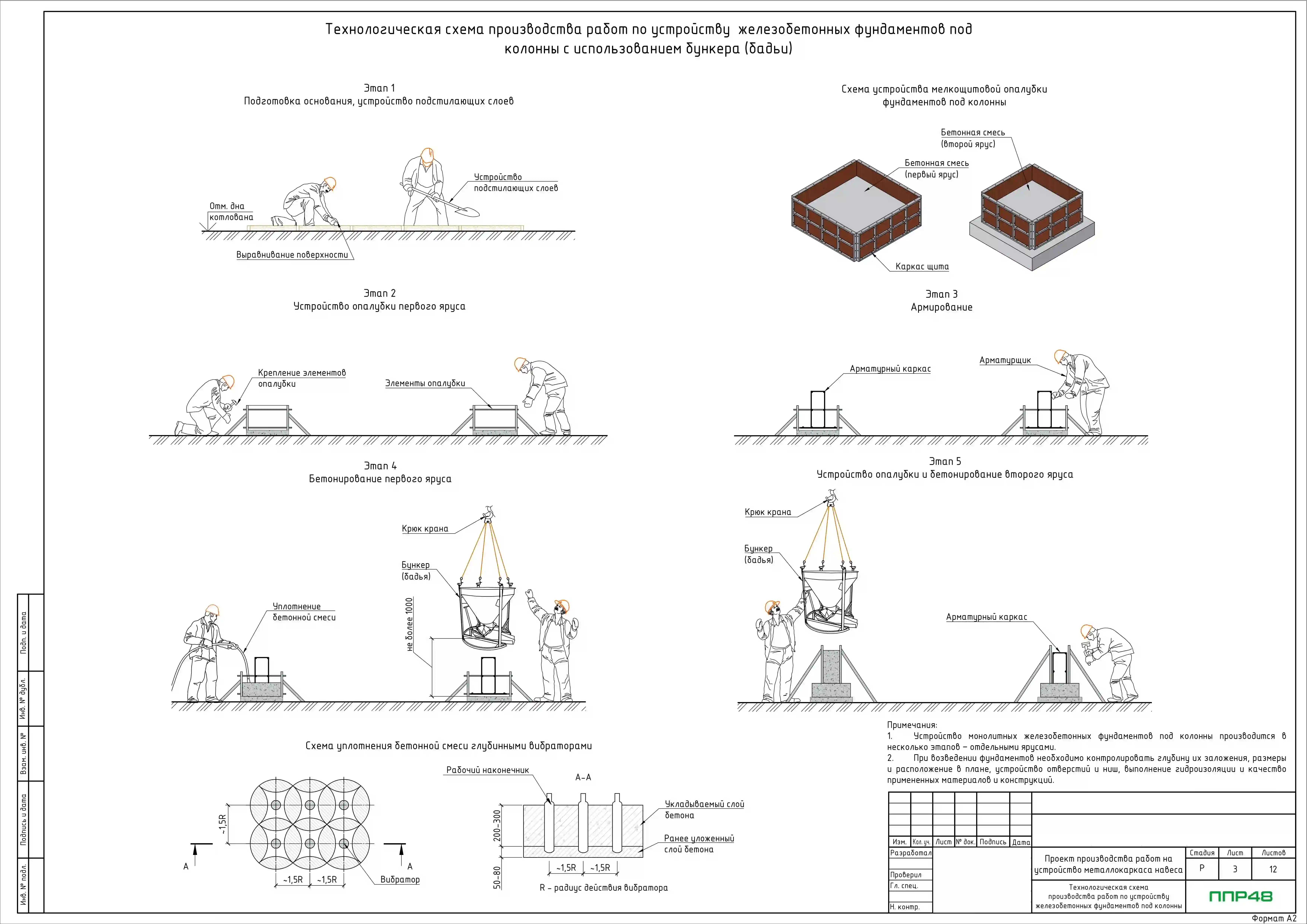

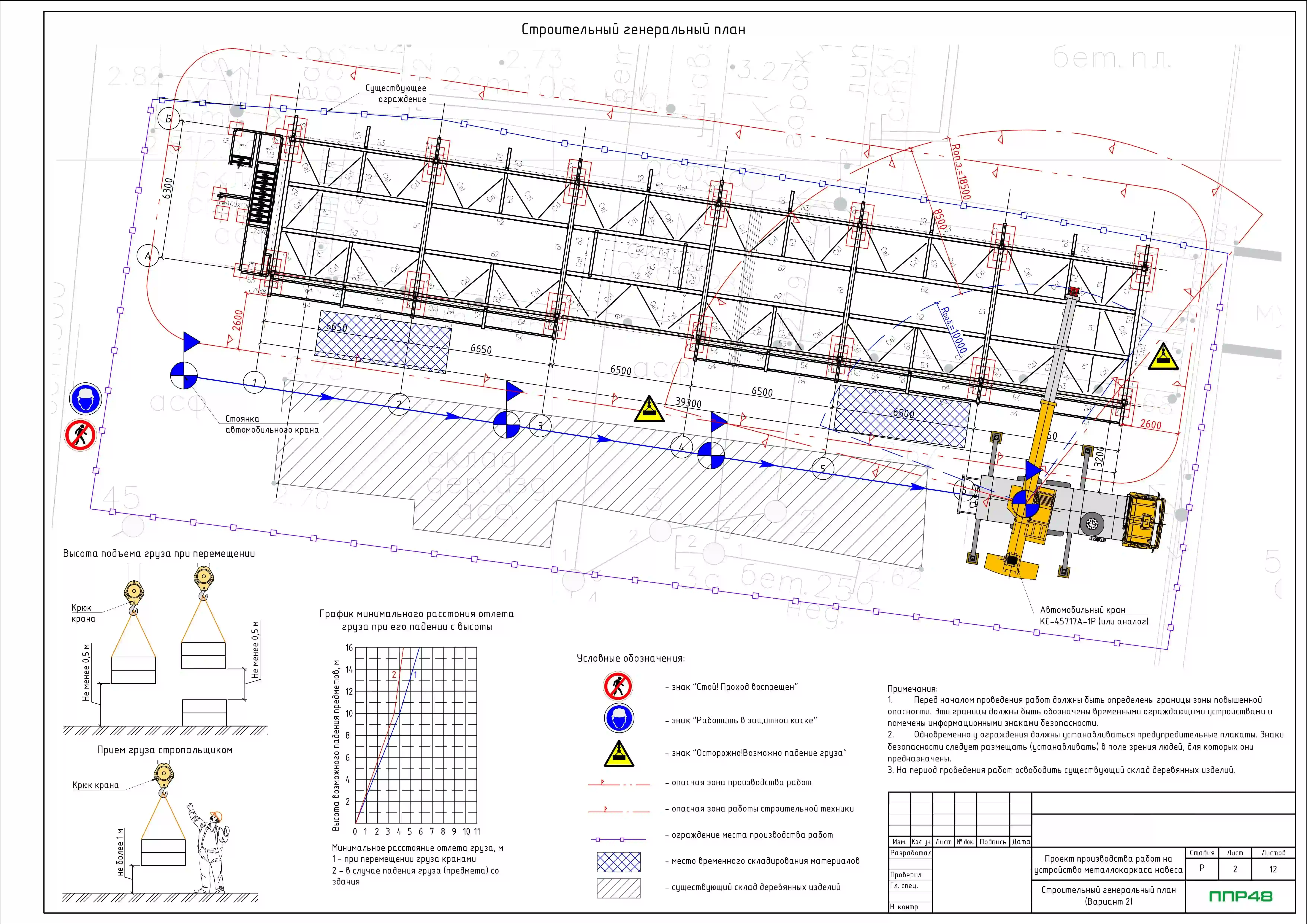

В графической части закрепили единую систему марок, показали:

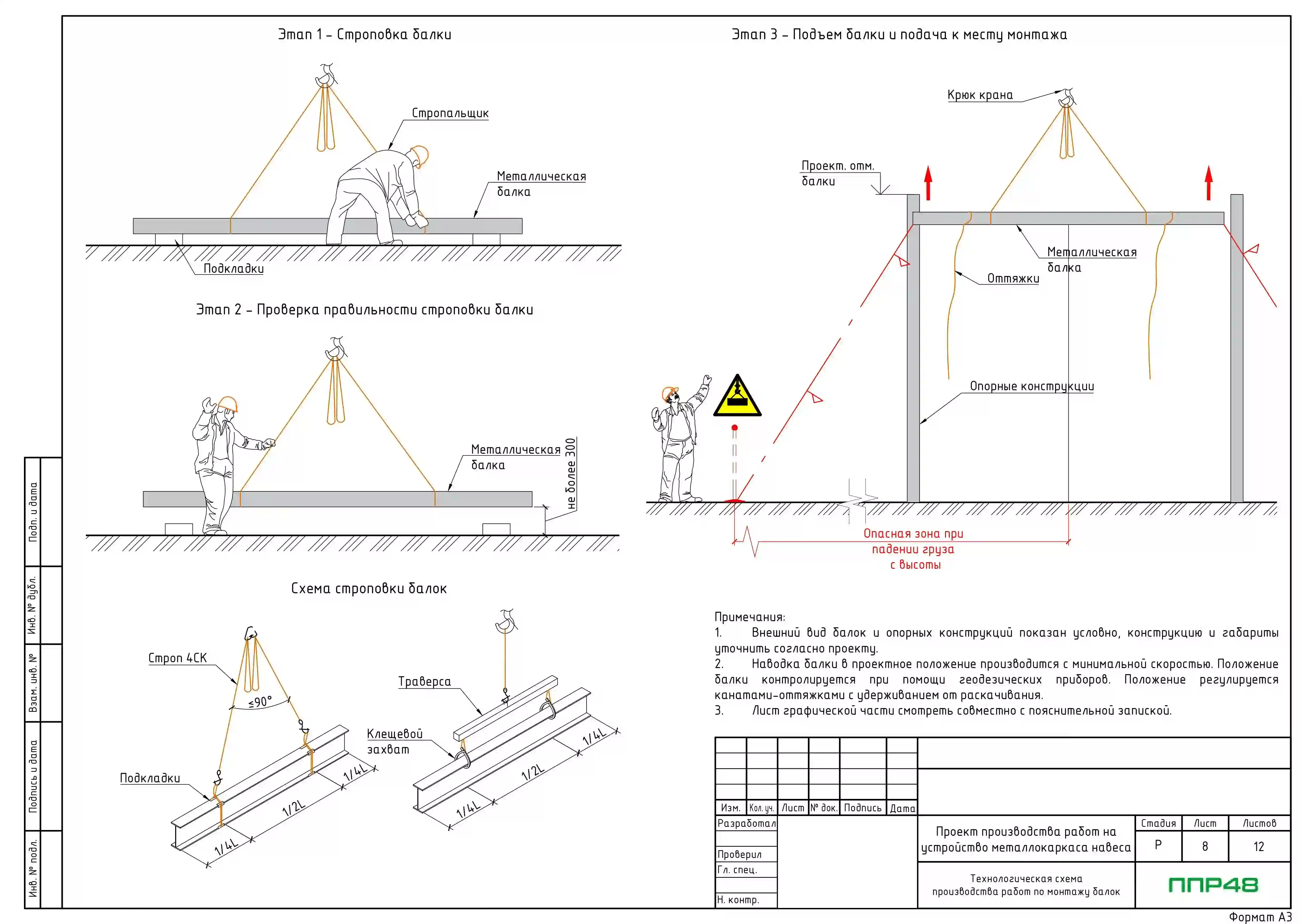

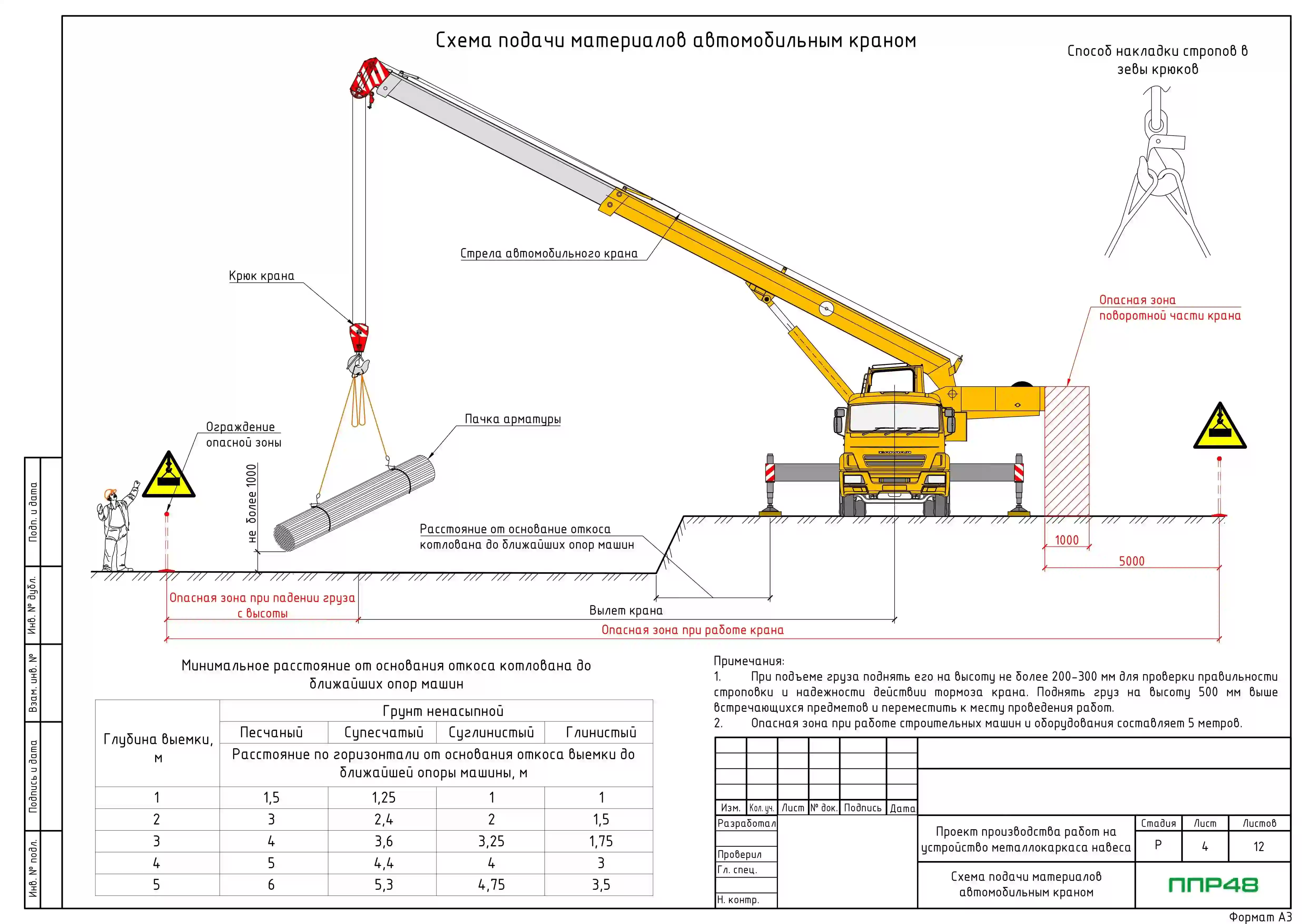

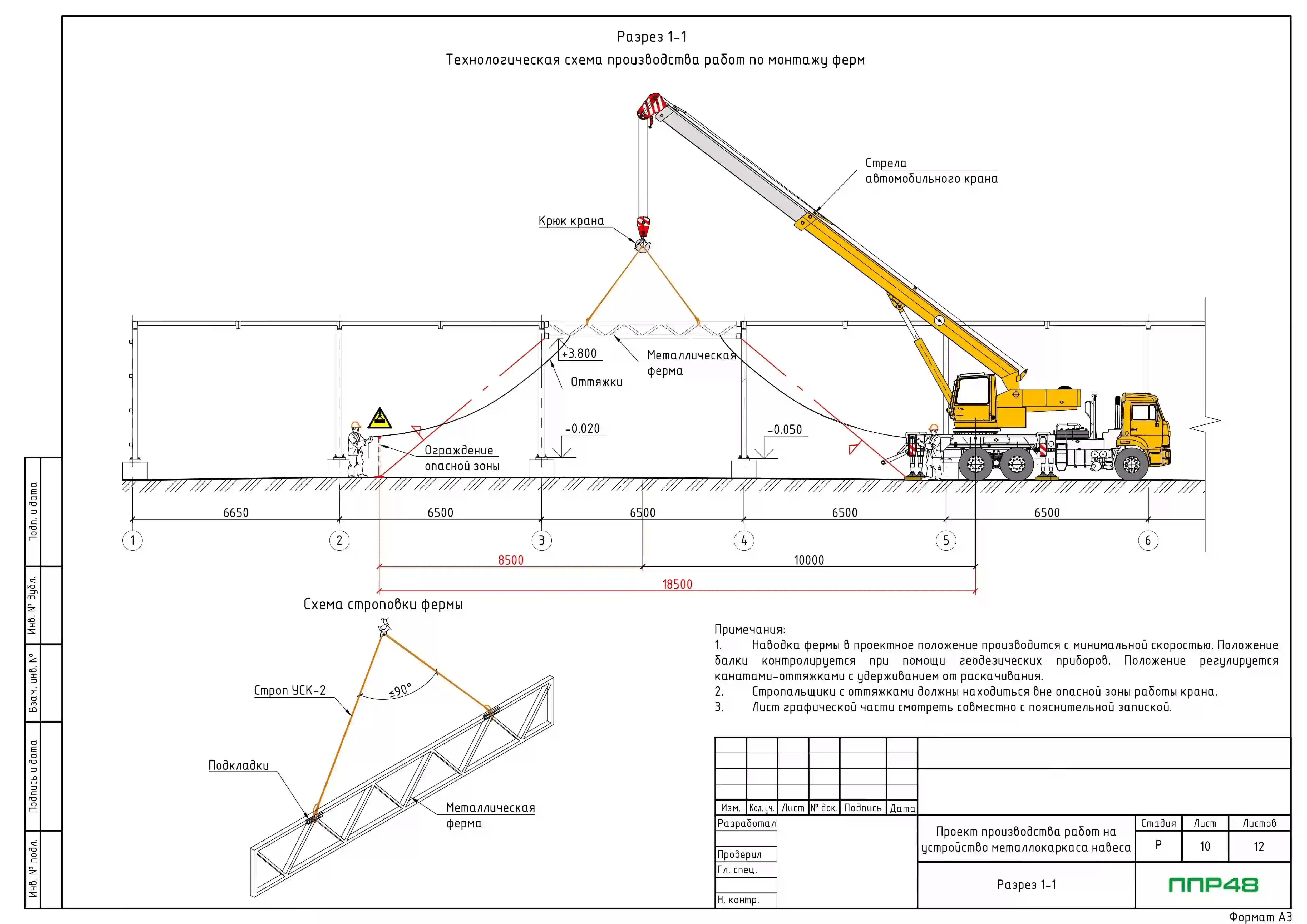

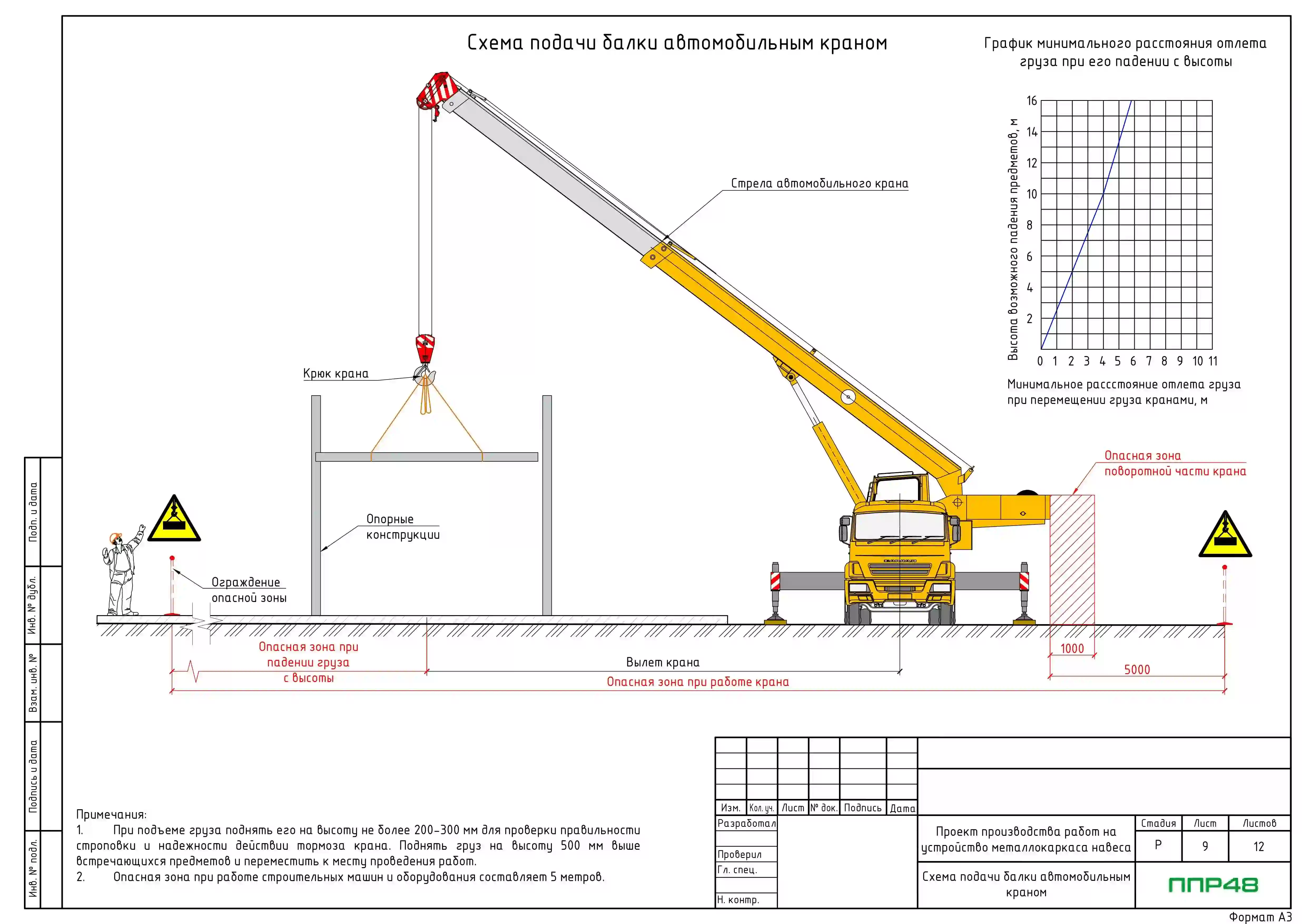

- проектные положения механизмов;
- рабочие зоны;
- места временного размещения элементов;
- безопасные проходы.
В тексте указали основания принятых решений, требования к проверке конструкций и перечень подтверждающих документов. Сквозные ссылки исключили расхождения между схемами и пояснительной запиской.
Внутренняя проверка и финализация
Готовый комплект прошёл внутреннее рецензирование: специалисты сверили отметки, массы, марки элементов, характеристики оснастки и условные обозначения. Замечания заказчика внесли одновременно в связанные листы и пункты. В результате заказчик получил привязанный к объекту ППР, который можно последовательно проверять, согласовывать и корректировать без полной переработки документа. Каждый графический фрагмент получил текстовое пояснение, ссылку на исходный чертёж и собственный перечень контрольных требований.
